本章起主要用到软件：Fluent 2022r1版本及以上

3.网格绘制

网格划分是是在CFD计算和求解之前至关重要的一步，直接决定了仿真求解和计算的速度与质量，影响收敛与误差，因此可以说，良好的网格是仿真成功的一半。在多数的CFD仿真中，网格划分是仿真工程师花费较多时间的一项工作，也是体现仿真工程师水平与能力高下的一项重要技能。

目前工程领域常采用的网格划分软件有Gambit、Hypermesh、ICEM CFD、Ansys meshing、Fluent meshing等软件。各软件的简介如下

软件名称	简介	优点	缺点
Gambit	早期版本Fluent中提供的网格生成前处理软件	功能简单，对于初学者而言易于上手	版本较老，功能较少，更新慢，且输出的网格不兼容其他CFD软件
Hypermesh	支持从ProE、CATIA等三维建模软件直接输入已有的三维模型，其用于整理和改进输入模型的工具和功能是一大特点	功能强大，适合创建非流体网格	学习时间较长，对本案例不适用
ICEM CFD	Ansys公司的一款CFD计算前后处理软件，在CFD网格生成方面具有强大而显著的优势，被广泛应用于结构化网格的参数化生成创建工作中，是网格划分的主流软件之一。	针对复杂模型可以得到高质量的结构化网格，	软件操作界面较为陈旧，使用时较为繁琐，不易于初学者快速上手。
Ansys Meshing	是Workbench中的一款组件，支持2D、3D几何模型，支持参数化输入设置，	适合使用Workbench中的Fluent工作流时使用，能够更好地在各个软件间兼容地传输数据	只能适用于Workbench软件
Fluent meshing	目前主流的前处理网格软件，其前身是一款名为Tgrid的网格划分工具，擅长非结构网格的生成，内嵌入 Fluent后更新了操作界面与Ansys系列的几何导入功能。对于新手而言，具有的导向式工作流，可以引导用户按照规定的步骤完成网格划分工作	上手简易、功能强大，具有检查、修复提高边界网格的功能，同时能够灵活地生成各类体网格或复杂的混合网格。学习成本低	操作的自由度较低

根据上述各个软件的优缺点，在本方案流程中，采用Fluent meshing进行网格划分。

3.1打开软件

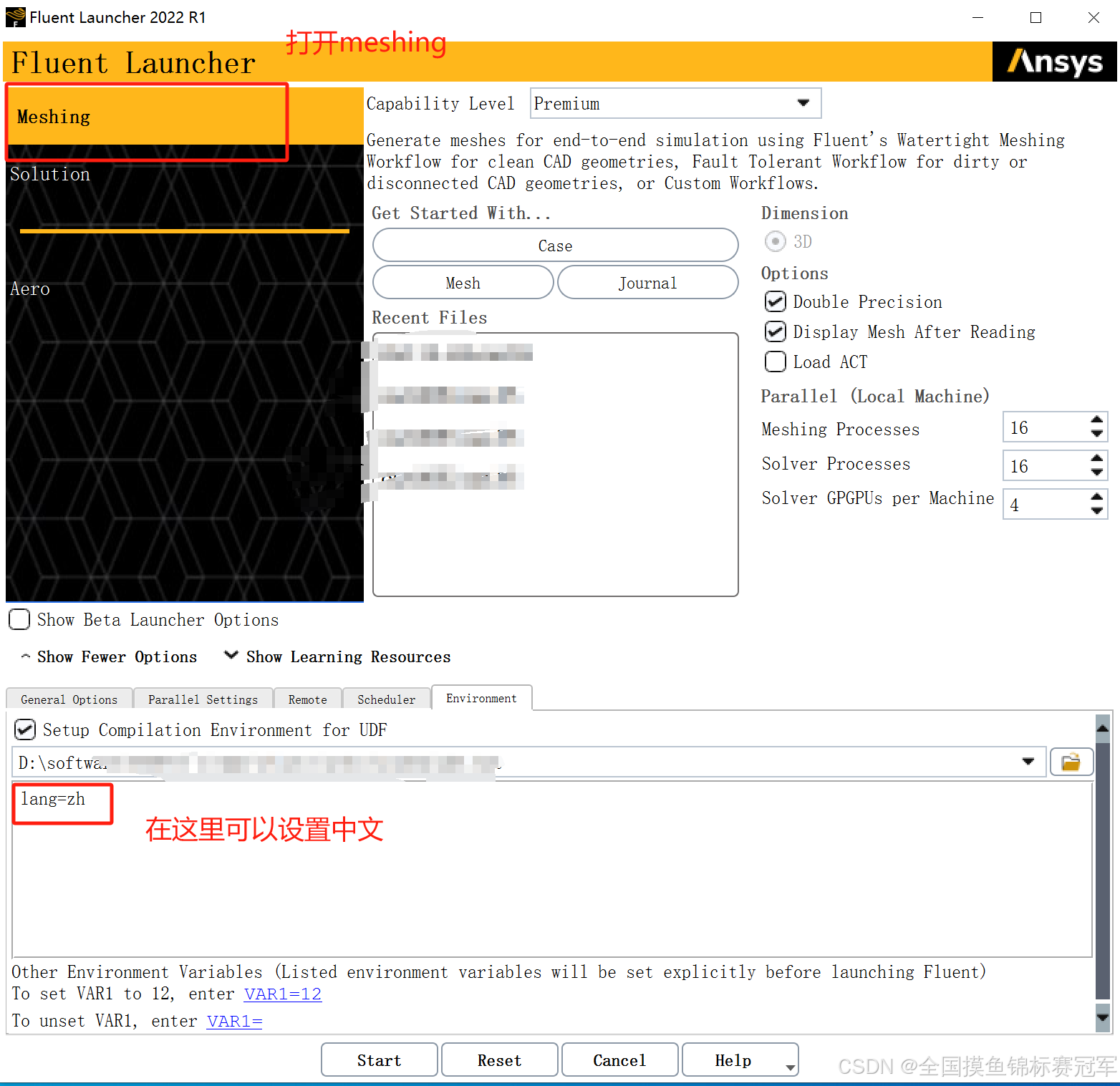

在Ansys Fluent 2022 R1中，Fluent meshing集成在初始启动界面中，选中meshing，根据计算机的硬件配置设置启动参数与工作目录后，单击start即可打开Fluent meshing界面。

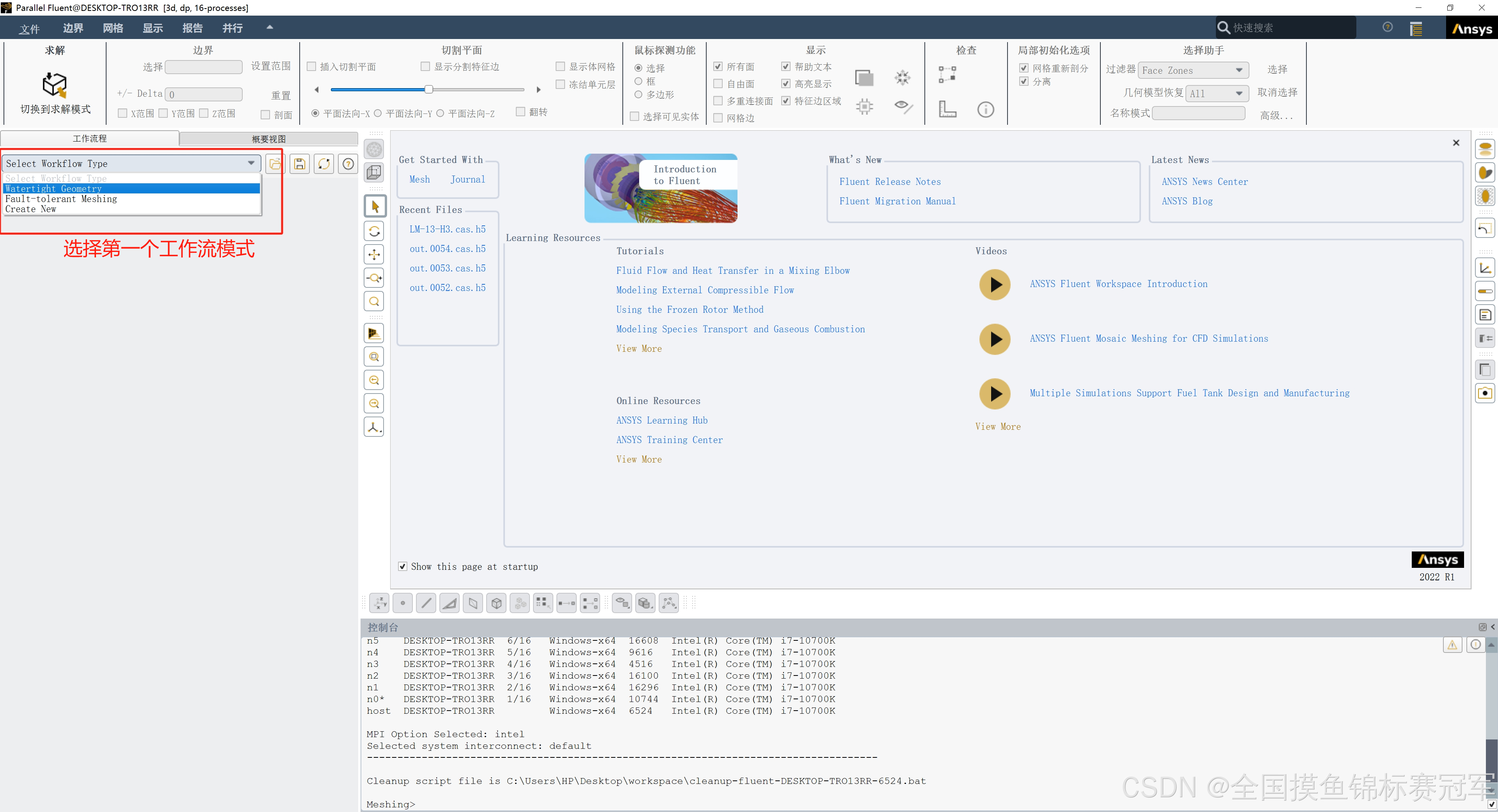

在本设计中，采用Watertight Geometry流程作为网格划分的工作流程，其适用于气动外流场仿真等仿真场景，网格划分流程操作简单，逻辑清晰，能够满足相对简单模型的网格划分，是最常用的一种工作流。

3.2导入模型

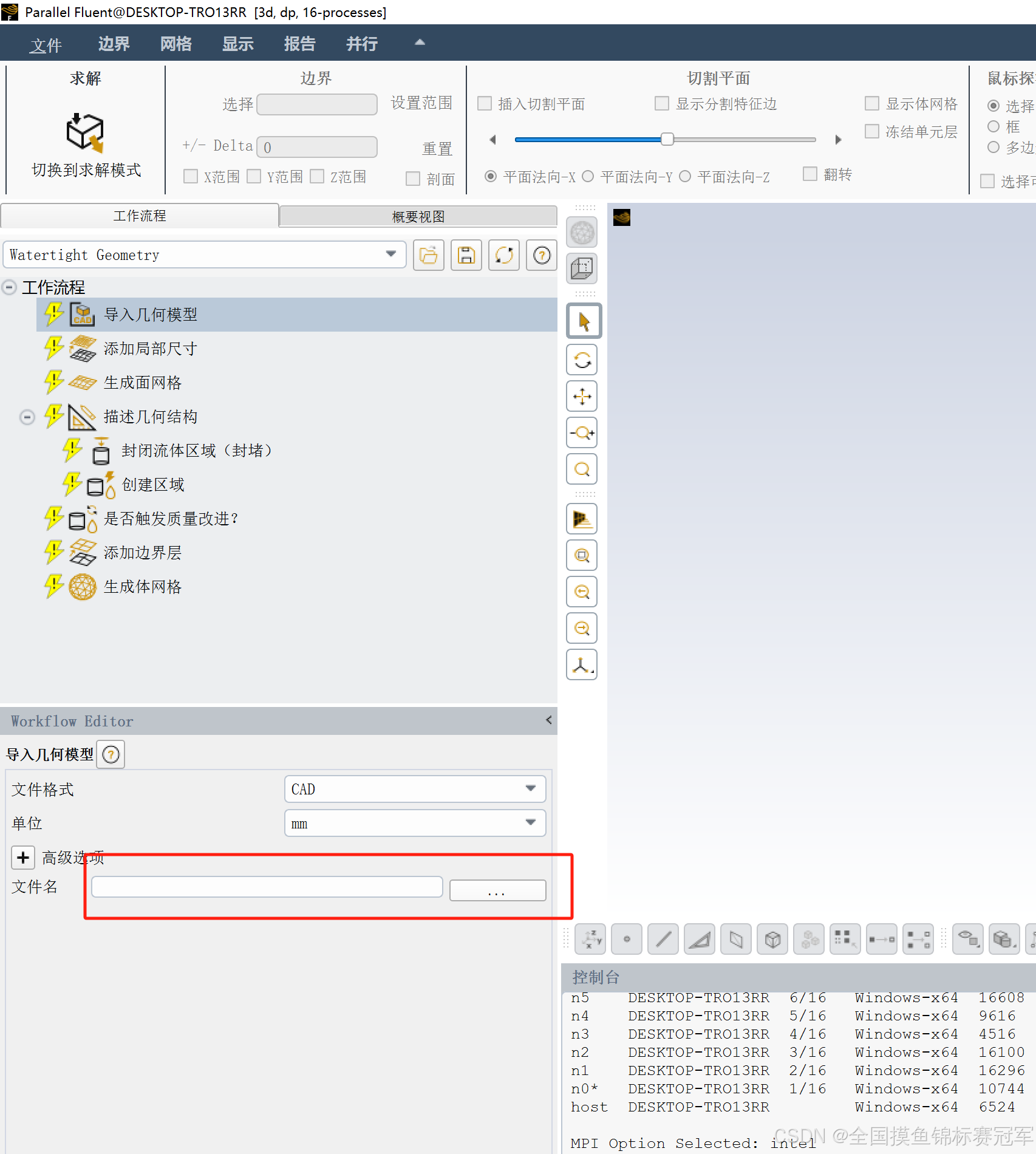

第一步，在Fluent meshing中导入之前在Spaceclaim中完成前处理的scdoc模型文件，注意文件名和文件储存的路径都不应出现中文，否则会出现报错。

3.3添加局部尺寸

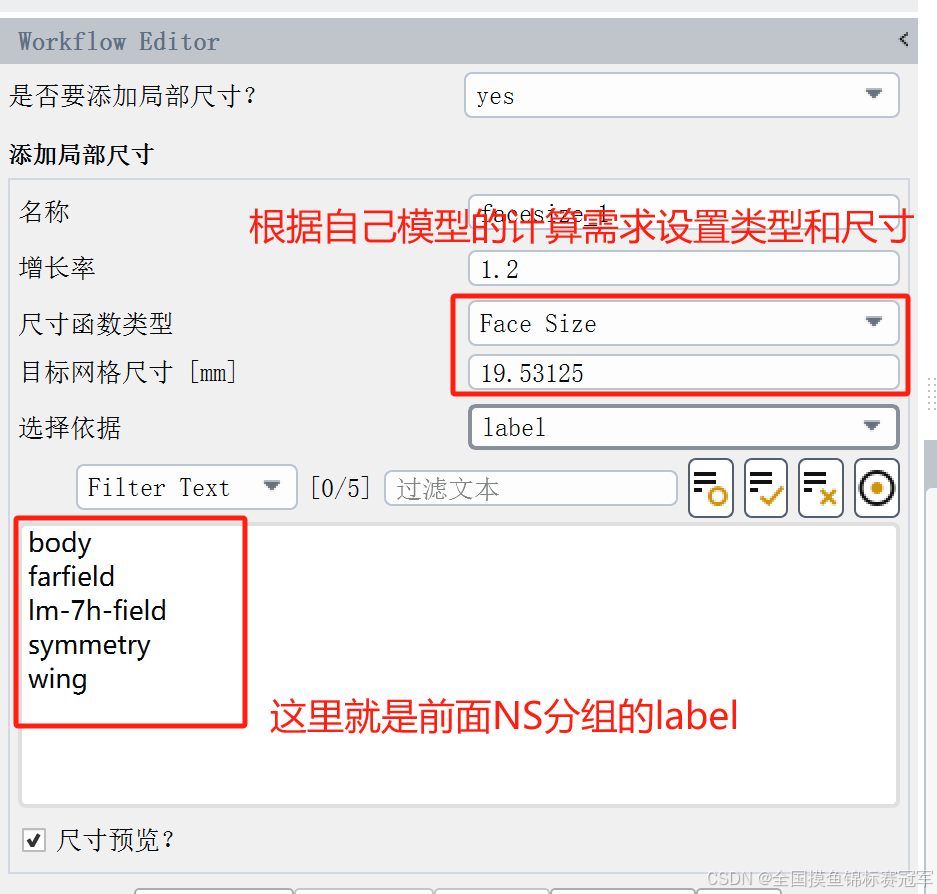

第二步，为模型添加局部尺寸，可以使得面网格达到所要求的精度。本设计中主要是为机翼和机体进行局部加密，设置局部加密的尺寸一般以模型的最小尺寸为参考，使得最小尺寸处能有2层或以上的网格，然后再分别点击Spaceclaim中设置的标签名称选中这些面，完成局部尺寸的添加。

这里参数设置可以根据自己需求来，我通常给body和wing都添加face size以控制这些面上的网格尺寸。大家根据需求自行尝试。

3.4生成面网格

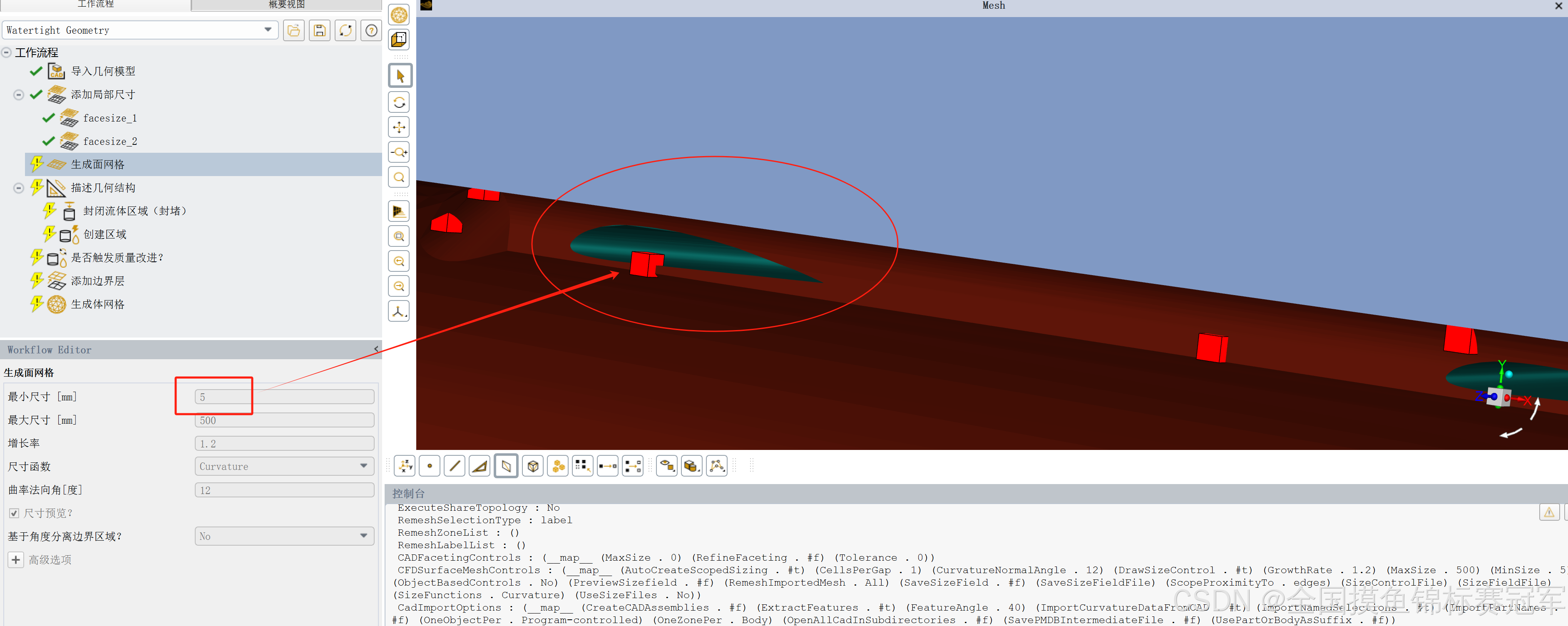

第三步，生成面网格。这一步需要确定面网格的最小尺寸，若此前设置了局部尺寸，一般不大于局部尺寸。增长率指的是特定网格边缘长度随每一层元素的增加的比率，一般保持默认的1.2，也可以根据需要稍微减小至1.1左右。尺寸函数选择基于曲率即可，曲率法向角设置的是以一个正n边形来拟合一个圆，则将曲率法向角设置为360°/n即可。本设计选择以30边形拟合圆，因此设置为12°的曲率法向角。其余选项保持默认，点击确定即可开始生成面网格。

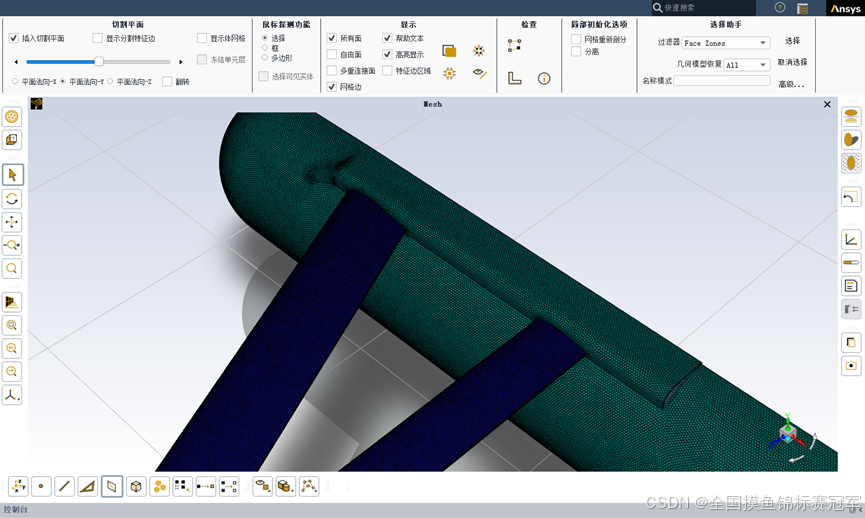

这里可以看到，网格的最小尺寸至关重要，如果设置的太大，那么诸如翼型这样的精细尺寸就无法被有效拟合；如果设置的太小，导致文件过大、计算过慢。因此需要加深自己对模型和仿真的认识，多多尝试，早日利用丰富经验成为一名优秀的网格工人。

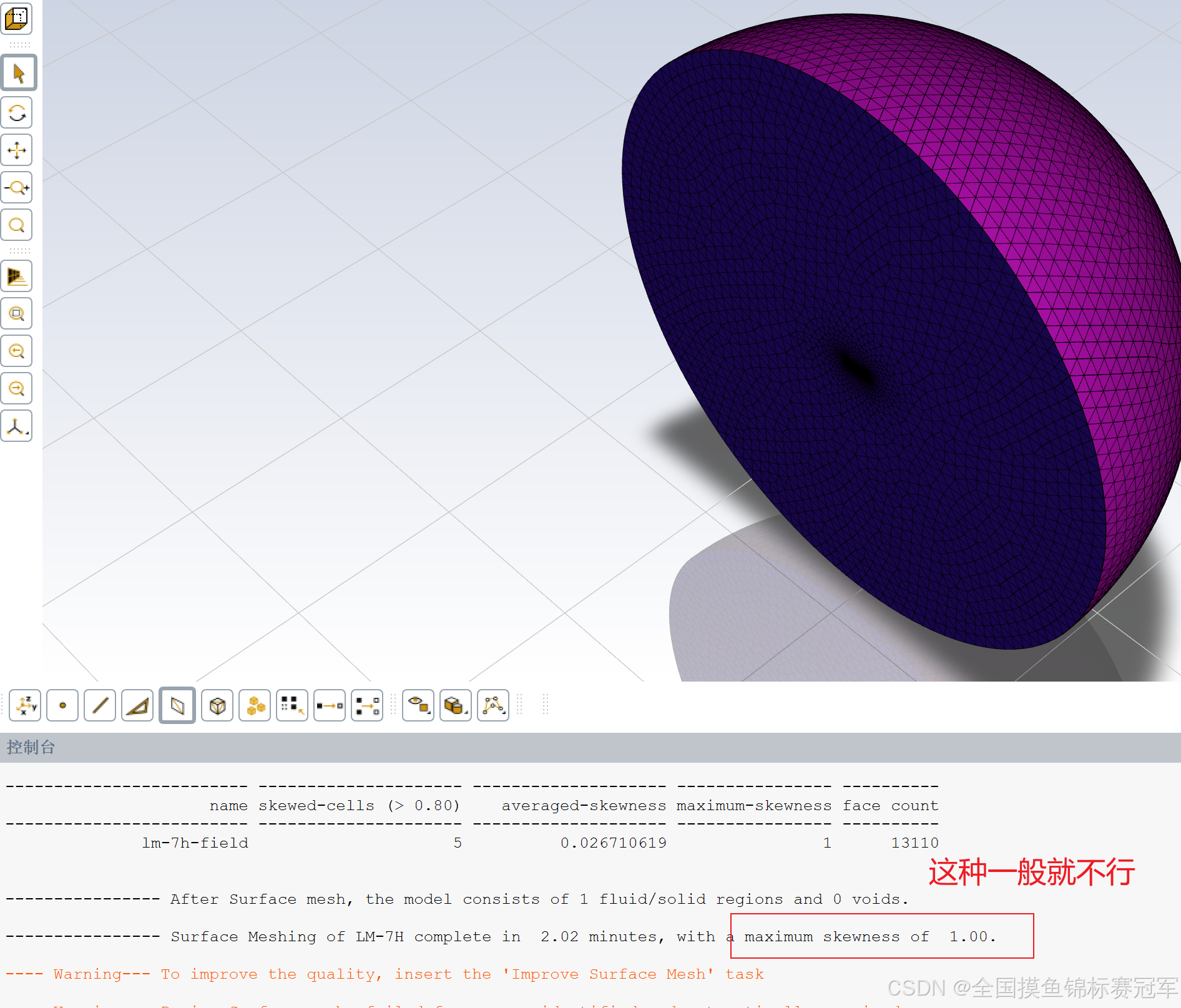

一般来说面网格质量以歪斜度（skewness）作为衡量指标，在多次实践中发现，面网格质量小于0.7为宜，0.7-0.9通常能够保证正常收敛，在0.9-1通常需要修正，否则后续计算容易发散。

3.5一些参数选项

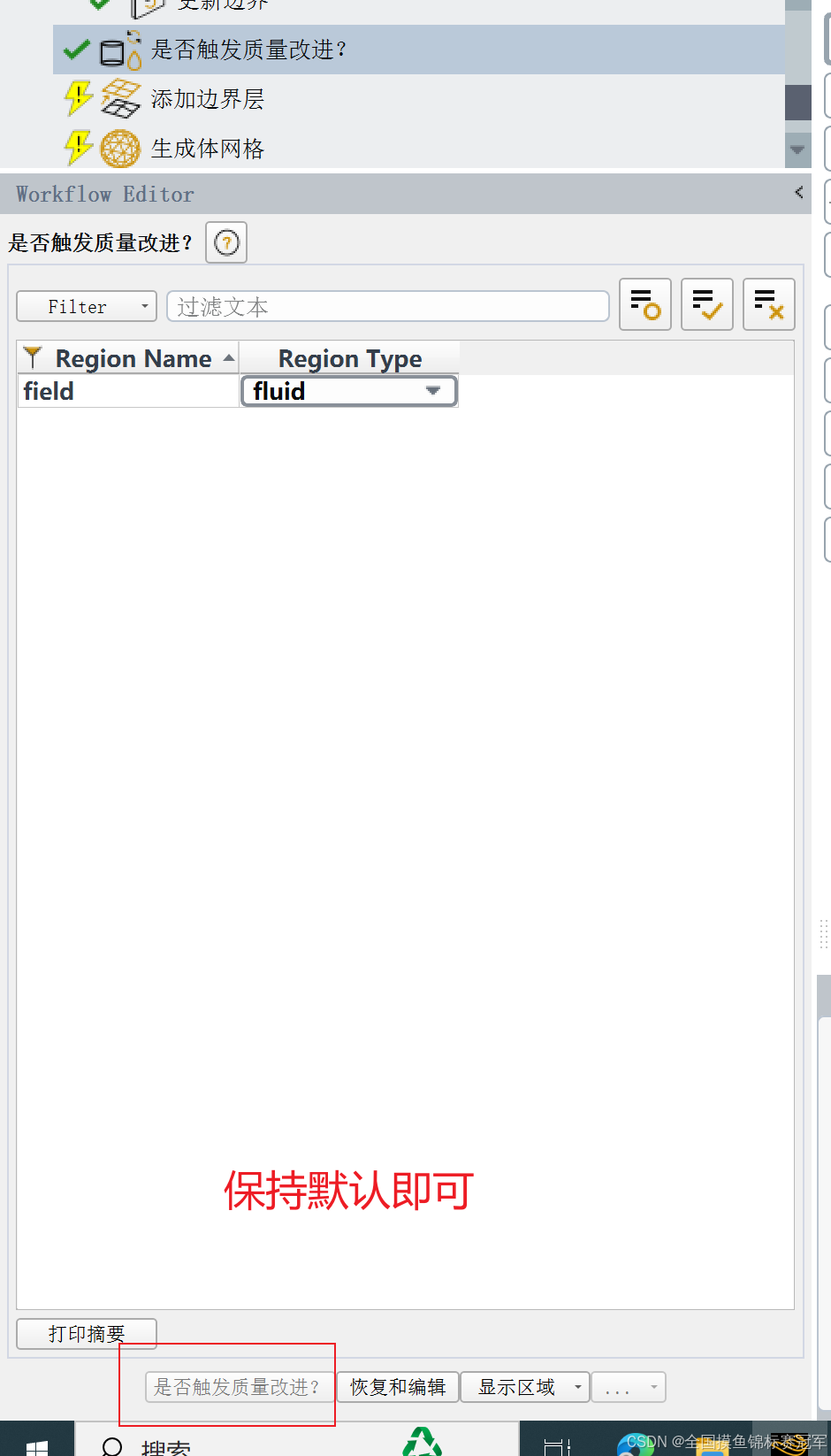

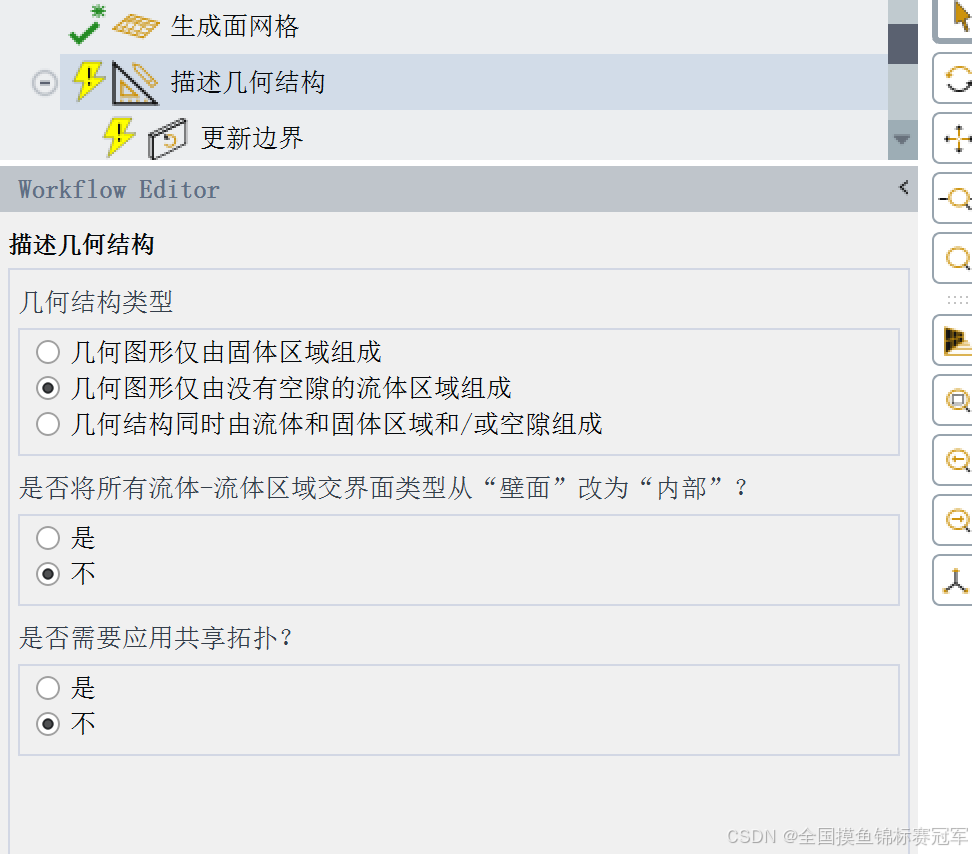

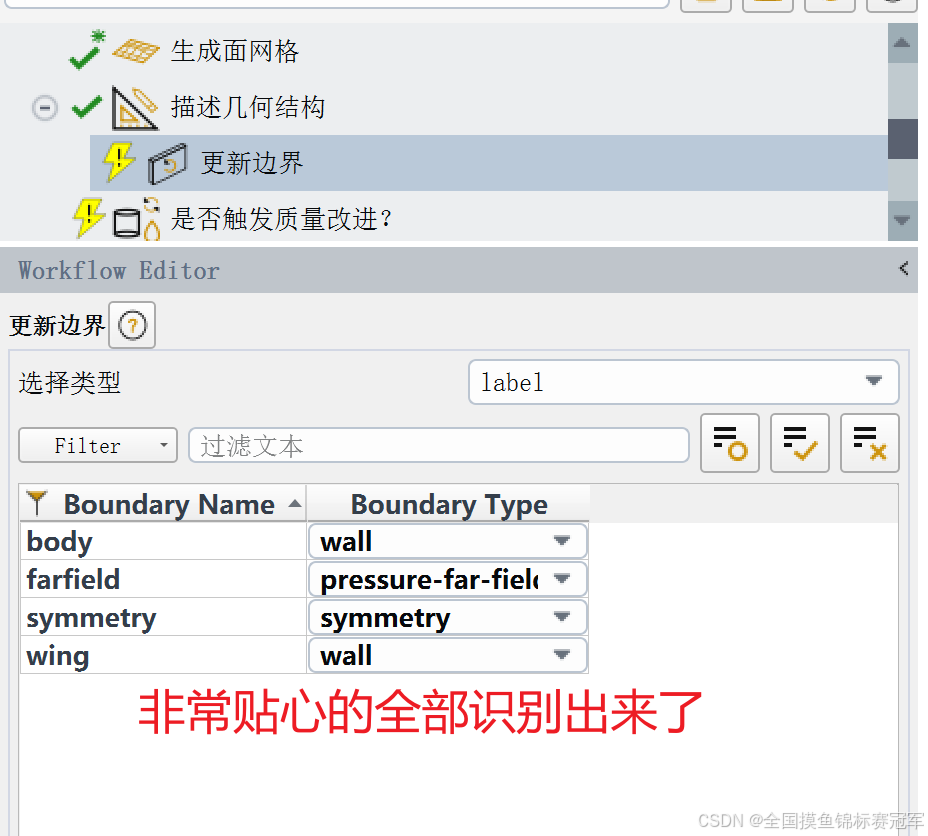

第四步，描述流体域几何结构，在外气动仿真中，通常选择“几何图形仅由没有空隙的流体区域组成”即可。在“更新边界”一步中，由于我们在Spaceclaim中设置了面的群组名称，因此Fluent会自动识别边界类型从而自动更新边界，当需要对边界进行修改时才需要额外设置此处。质量改进保持默认即可。

3.6边界层设置

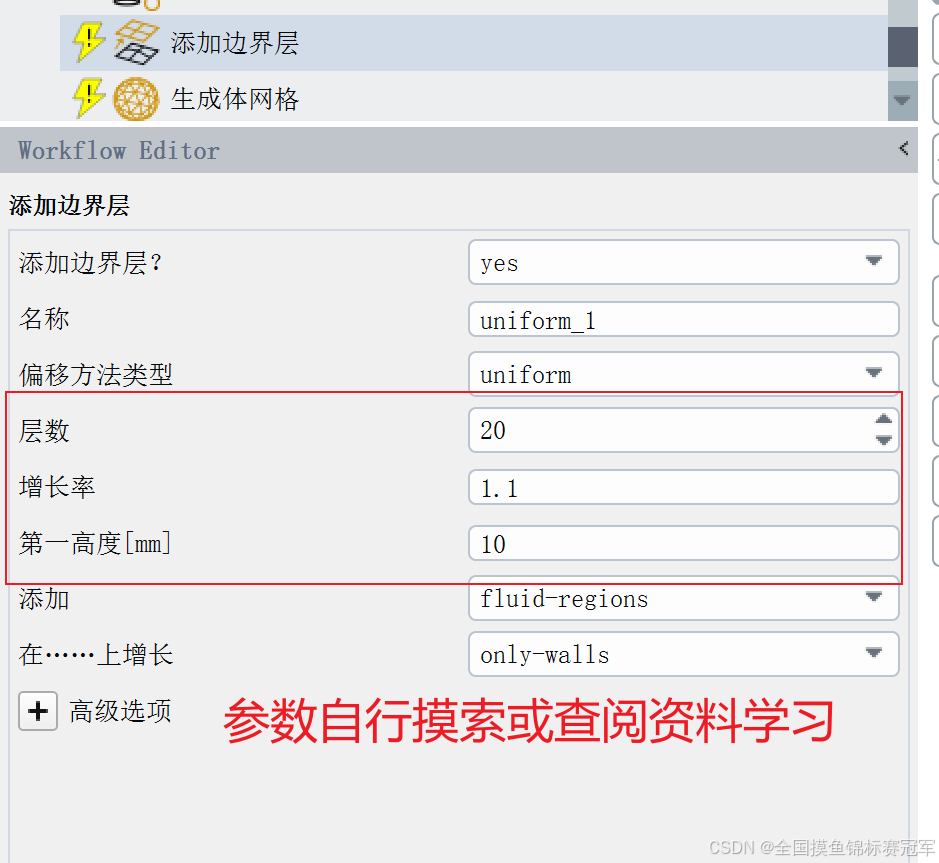

第五步，设置边界层，边界层是流体力学中格外关注的一项，因此也是CFD仿真中至关重要的一步。Fluent提供了多种边界层的偏移类型办法，以此决定如何生成最接近边界的网格单元。外气动仿真中选择uniform即可，通常设置20到30层，可以根据精度要求设置更多，第一层高度一般要比最小网格的尺寸数量小一到两个数量级为宜。

3.7生成体网格

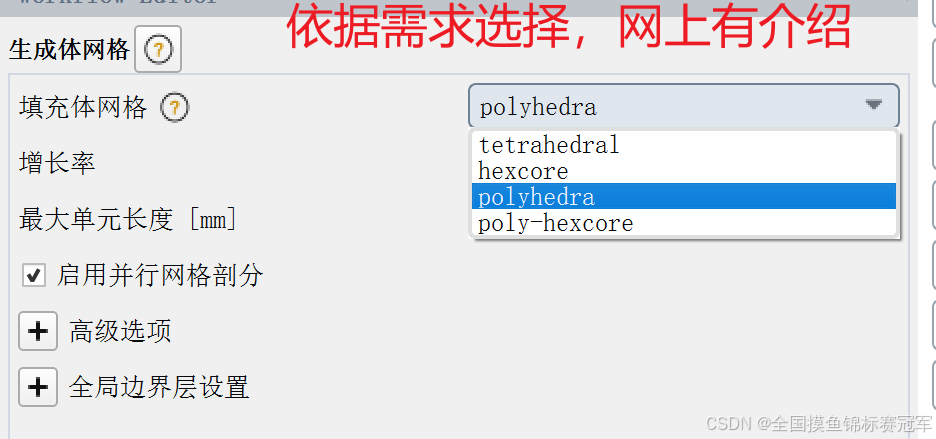

第六步，生成体网格，这一步可以选择生成结构网格、非结构网格、混合网格，以及控制体网格的长度上限。这步是网格生成过程中耗时最长的一步，也是网格生成的关键，其生成的体网格质量和数量将会极大影响后续计算的用时和收敛性。一般生成的非结构网格质量在0.2以上为优，在0.1到0.2为良，在0.05以上能尝试计算是否收敛，当低于0.05时收敛性很差。
