AP6256的调试 RK35XX

首先看下硬件：主要的部分都在绿色方框内

WIFI_D0~3：数据线，平时为高，电压取决于 VCCIO_WL 的电压；

WIFI_CMD：命令线，平时为高，电压取决于 VCCIO_WL 的电压；

WIFI_CLK：时钟，平时为低，电压取决于 VCCIO_WL 的电压；

WIFI 模组供电电源，一直都为高，供电需打印 3.3v；

VCCIO_WL：给 DATA/CMD/CLK 的 IO 供电电源，可以为 3.3 或者 1.8v，但 SDIO3.0 必须为1.8v；

WIFI_REG_ON: 正常工作时为 3.3v， WiFi 关闭时为 0v；

两个晶振： 32K 和 26M/37.4M,正常工作时都会有波形输出；

1. 首先确认开机后系统是否有 USB WIFI 或者 SDIO wifi 设备，正常开机后，可以首先通过内核

log 进行确认，如果是 sdio， wifi 内 log 会有如下 sdio 识别成功 log:

mmc2: new ultra high speed SDR104 SDIO card at address 0001
2 如果 usb 信息和 sdio 扫卡成功 log 信息都没有，那说明 wifi 模块没有正常上电或者 sdio 扫卡异常，需要再次确认硬件是否有问题以及软件 dts 里面 wifi 管脚是否正确配置；因为开机对模块成功上电是检测 wifi 芯片 id 的前提，

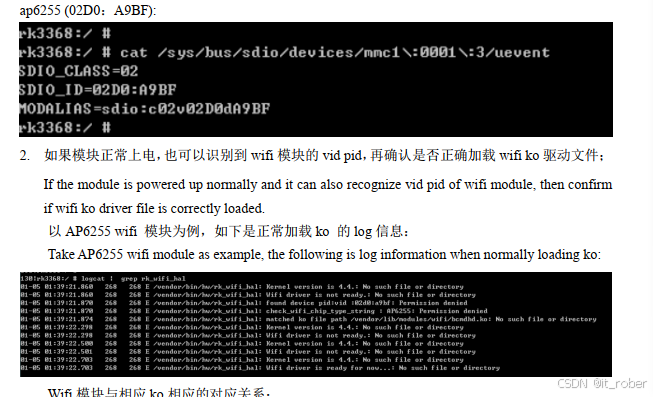

另外也可以 cat 如下路径下的 uevent 文件进行确认：

sys/bus/sdio/devices

sys/bus/usb/devices

3  sdmmc1: dwmmc@fe2c0000 是否有加载成功

4   reset-gpios = <&gpio2 RK_PB1 GPIO_ACTIVE_LOW>;  一定不要和其他GPIO口有冲突

本次调试遇到，WIFI没打开的情况下，改GPIO口一直为高，导致在设置里面打开WIFI，不能扫描

DTS配置，开机过程中SDIO可以识别到AP6256的ID号。 修改冲突的GPIO在设置里面就可以正常打开WIFI了、

5 蓝牙配置

2、在rk3568\device\rockchip\common\init.connectivity.rc中加入

chmod 0660 /dev/ttyS3

3、在rk3568\device\rockchip\common\ueventd.rockchip.rc中加入

/dev/ttyS3 0660 bluetooth net_bt

4、在rk3568\device\rockchip\rk356x_box\rk356x_box\bt_vendor.conf中加入蓝牙对应的串口

UartPort = /dev/ttyS3

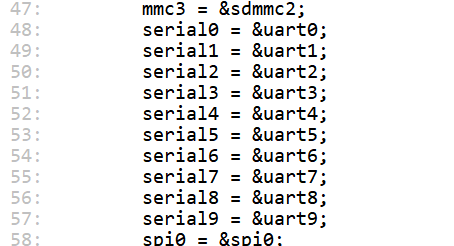

UartPort对应的蓝牙实际使用的串口ttySx,至于这个x是几，需要看dtsi文件，如下，一般是一一对应的。

 UartPort这个值可以在hardware中查到，rk3568\hardware\broadcom\libbt\src\conf.c

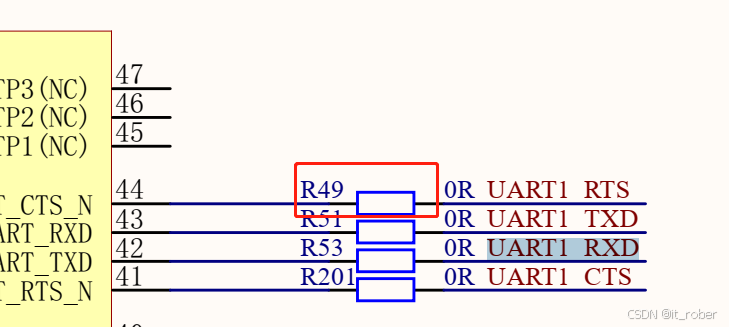

5 蓝牙的信号如下 波形如下参考.找不到的蓝牙的情况，uart_rts_gpios通路的电阻没贴。

reset_gpio工作拉高

wake_gpio（主控环形蓝牙拉高）

wake_host_irq（蓝牙环形主控为规则的方波）

uart_rts_gpios（为规则的脉冲信号）

UART1_CTS（无信号）
UART1_RXD（接收有信号）
UART1_TXD（收有信号）

6 DTS配置

&sdmmc1 {
 max-frequency = <150000000>;
 supports-sdio;
 bus-width = <4>;
 disable-wp;
 cap-sd-highspeed;
 cap-sdio-irq;
 keep-power-in-suspend;
 mmc-pwrseq = <&sdio_pwrseq>;
 non-removable;
 pinctrl-names = "default";
 pinctrl-0 = <&sdmmc1_bus4 &sdmmc1_cmd &sdmmc1_clk>;
 sd-uhs-sdr104;
 status = "okay";
};

     sdio_pwrseq: sdio-pwrseq {
        compatible = "mmc-pwrseq-simple";
        clocks = <&rk809 1>;
        clock-names = "ext_clock";
        pinctrl-names = "default";
        pinctrl-0 = <&wifi_enable_h>;

        /*
         * On the module itself this is one of these (depending
         * on the actual card populated):
         * - SDIO_RESET_L_WL_REG_ON
         * - PDN (power down when low)
         */
        post-power-on-delay-ms = <200>;
        reset-gpios = <&gpio2 RK_PB1 GPIO_ACTIVE_LOW>;
    };

    wireless_wlan: wireless-wlan {
        status = "okay";
        compatible = "wlan-platdata";
        rockchip,grf = <&grf>;
        wifi_chip_type = "ap6256";
        pinctrl-names = "default";
        pinctrl-0 = <&wifi_host_wake_irq>;
        WIFI,host_wake_irq = <&gpio2 RK_PB2 GPIO_ACTIVE_HIGH>;
    };
