I2C操作笔记——以 AT24C04为例

1.前言

对于大多数工程师而言，I2C永远是一个头疼的问题。相比UART和SPI而言，I2C的时序要复杂一些，I2C组合变化也丰富一些。在这里以AT24C04为例说明I2C使用过程中的一些注意点。

2.AT24C04操作示意图

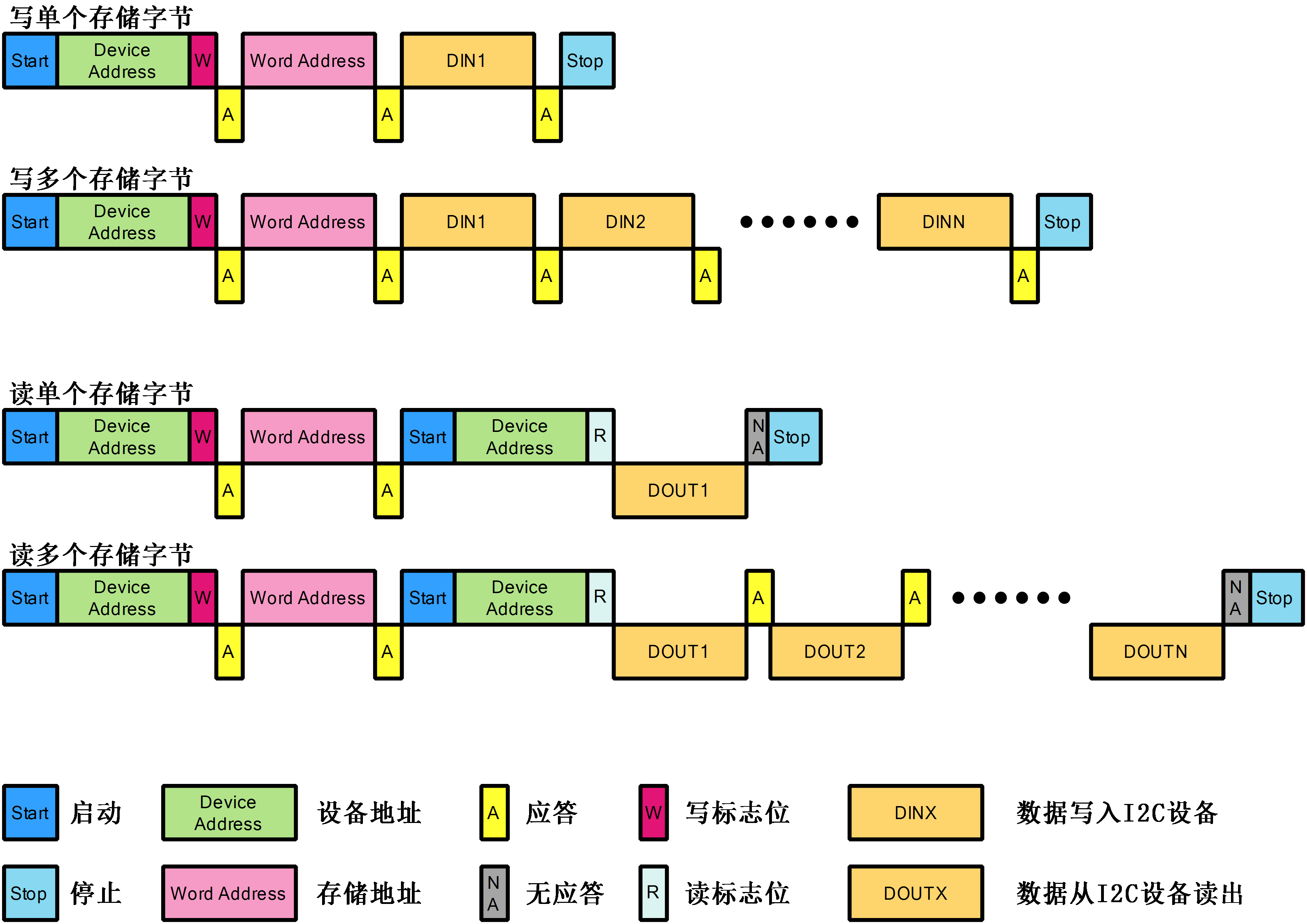

图 AT24C04操作示意图

示意图说明：示意图分阐述了4种不同的操作方式，例如写单个存储单元，写多个存储单元，读单个存储单元和写单个存储单元。对于单个操作而言，上部为MCU通过I2C输出的相关指令，下部为I2C设备的响应。例如写单个存储单元操作时，MCU发出I2C启动，设备地址，写标志位等，而I2C设备输出多个ACK。

3.若干说明

3.1 基本操作方式

I2C设备的操作可分为写单个存储字节，写多个存储字节，读单个存储字节和读多个存储字节。相对于AT24C04而言，这些读写动作相对于内部的存储单元而言，对于其他的具备I2C接口的AD或传感器而言ÿ
