简介

Matplotlib 是Python生态系统中最强大、最广泛使用的数据可视化库，由John D. Hunter于2003年创建。它是一个全面的2D绘图库，能够创建各种静态、动态和交互式可视化图表，从简单的折线图到复杂的三维图形，满足科学计算、数据分析、工程可视化等众多领域的需求。

🔗 GitHub地址：

https://github.com/matplotlib/matplotlib

🚀 核心价值：

科学绘图 · 数据可视化 · 出版级质量 · 跨平台支持

项目背景：

科学计算需求：满足科研领域高质量可视化需求
Python生态：作为Python数据科学生态的核心组件
跨平台兼容：支持多种操作系统和输出格式
开源社区：活跃的开源社区持续维护和发展

技术特色：

📊 多样化图表：支持30+种图表类型
🎨 高度定制：像素级控制图表每个元素
🔄 多后端支持：多种渲染后端和输出格式
🌐 交互功能：支持交互式探索和动画
📐 数学支持：完善的数学符号和公式支持

设计理念：

灵活性：提供不同层次的API满足各种需求
质量优先：产出出版级质量的图形输出
易用性：简单上手，深度可定制
兼容性：与NumPy、Pandas等科学计算库无缝集成
扩展性：丰富的第三方扩展和样式库

主要功能

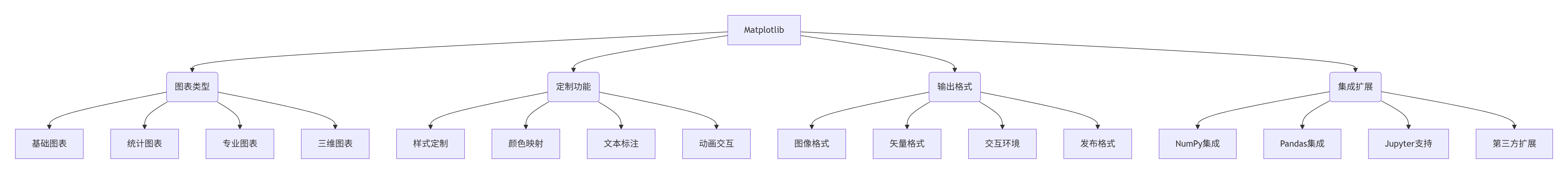

1. 核心功能体系

2. 功能详情

图表类型支持：

基础图表：折线图、散点图、柱状图、饼图
统计图表：直方图、箱线图、小提琴图、热力图
专业图表：等高线图、矢量场图、极坐标图
三维图表：3D曲面、3D散点、3D柱状图
高级图表：雷达图、树状图、桑基图

定制化功能：

样式系统：全局样式设置和自定义样式
颜色系统：丰富的颜色映射和调色板
文本渲染：高级文本排版和数学公式
坐标系统：多种坐标轴和比例尺支持
图例系统：灵活的图例位置和样式

输出格式：

位图格式：PNG、JPG、TIFF、BMP
矢量格式：PDF、SVG、EPS、PS
交互格式：HTML、交互式JavaScript输出
动画格式：GIF、MP4、HTML5动画
GUI集成：Tkinter、PyQt、wxPython集成

集成扩展：

Seaborn：基于Matplotlib的统计可视化
Pandas绘图：DataFrame直接绘图支持
GeoPandas：地理空间数据可视化
Basemap/Cartopy：地图和地理投影
mpl_toolkits：各种专业工具包

交互功能：

缩放平移：交互式缩放和平移操作
数据光标：数据点信息和坐标显示
动画创建：创建动态数据可视化
事件处理：鼠标和键盘事件处理
工具栏：内置交互式工具栏

3. 技术规格

API层次：

# 三层API结构
pyplot模块: 类MATLAB的简单接口
面向对象API: 更精细的控制和定制
底层API: 完全控制每个图形元素

# 使用场景
快速绘图: pyplot快速原型
定制图表: 面向对象API
高级应用: 底层API深度定制

后端系统：

# 渲染后端
Agg后端: 非交互式位图渲染
GTK/Qt/Tk: 桌面GUI后端
Web后端: 浏览器内渲染
PDF/SVG: 矢量输出后端

# 输出能力
屏幕显示: 各种GUI工具包
文件输出: 多种格式支持
网页嵌入: Web应用集成
Jupyter: 笔记本内联显示

性能特性：

# 渲染性能
优化渲染: 大数据集优化渲染
硬件加速: 支持GPU加速渲染
内存管理: 高效内存使用
批量操作: 批量绘图操作支持

# 扩展性
模块化设计: 可扩展架构
插件系统: 第三方扩展支持
自定义渲染: 自定义渲染器
工具包扩展: 专业领域扩展

兼容性：

# Python版本
Python 3.8+: 主要支持版本
Python 3.6-3.7: 有限支持
Python 2.7: 已停止支持

# 依赖库
NumPy: 数组数据处理
Pillow: 图像处理支持
日期库: 时间序列支持
其他科学库: 广泛生态系统

质量标准：

# 输出质量
出版级: 学术出版质量标准
高分辨率: 支持高DPI输出
矢量精度: 精确的矢量输出
颜色管理: 专业颜色管理

# 文档质量
完整文档: 全面的使用文档
示例库: 丰富的示例代码
API参考: 详细的API文档
教程指南: 循序渐进教程

安装与配置

1. 环境准备

系统要求：

# 基础环境
操作系统: Windows 7+, macOS 10.12+, Linux各版本
Python版本: 3.8+
内存: 4GB+ RAM (推荐8GB+)
存储: 1GB+ 可用空间

# 推荐配置
CPU: 多核现代处理器
内存: 16GB+ RAM
显卡: 支持硬件加速的显卡
存储: SSD存储提升性能

# 开发环境
代码编辑器: VS Code, PyCharm, Jupyter
Python环境: virtualenv, conda, pyenv
开发工具: IPython, Jupyter Notebook

依赖要求：

# 核心依赖
NumPy: 1.21+ (数组数据处理)
Pillow: 7.0+ (图像处理支持)
cycler: 0.10+ (颜色循环控制)
kiwisolver: 1.3+ (布局优化)
fonttools: 4.0+ (字体处理)

# 可选依赖
PyQt5: GUI后端支持
PyGTK: GTK后端支持
Tkinter: Tk后端支持
LaTeX: 数学公式渲染
FFmpeg: 动画输出支持

2. 安装步骤

使用pip安装：

# 基本安装
pip install matplotlib

# 安装特定版本
pip install matplotlib==3.7.0

# 升级现有版本
pip install --upgrade matplotlib

# 安装开发版本
pip install git+https://github.com/matplotlib/matplotlib.git

使用conda安装：

# conda安装
conda install matplotlib

# 指定channel
conda install -c conda-forge matplotlib

# 创建专用环境
conda create -n plotting python=3.9 matplotlib
conda activate plotting

从源码安装：

# 克隆源码
git clone https://github.com/matplotlib/matplotlib.git
cd matplotlib

# 安装依赖
pip install -r requirements/dev.txt

# 编译安装
python -m pip install -e .

# 或使用setup.py
python setup.py install

验证安装：

# 验证安装
python -c "import matplotlib; print(matplotlib.__version__)"

# 测试基本功能
python -c "
import matplotlib.pyplot as plt
plt.plot([1, 2, 3, 4])
plt.ylabel('some numbers')
plt.show()
"

# 检查后端
python -c "import matplotlib; print(matplotlib.get_backend())"

配置设置：

# 配置文件位置
# Linux: ~/.config/matplotlib/matplotlibrc
# Windows: %USERPROFILE%\.matplotlib\matplotlibrc
# macOS: ~/.matplotlib/matplotlibrc

# 生成默认配置
python -c "import matplotlib; print(matplotlib.matplotlib_fname())"

# 常用配置选项
echo "backend: TkAgg" >> ~/.matplotlib/matplotlibrc
echo "interactive: True" >> ~/.matplotlib/matplotlibrc
echo "savefig.dpi: 300" >> ~/.matplotlib/matplotlibrc

3. 高级配置

后端配置：

# 设置默认后端
export MPLBACKEND="TkAgg"  # Linux/macOS
set MPLBACKEND="TkAgg"     # Windows

# 或在代码中设置
import matplotlib
matplotlib.use('TkAgg')  # 必须在导入pyplot前设置

# 可用后端选项
'Agg'    # 非交互式位图后端
'GTK3Agg', 'GTK3Cairo'   # GTK3后端
'Qt5Agg', 'Qt5Cairo'     # Qt5后端
'TkAgg', 'TkCairo'       # Tkinter后端
'WebAgg'                 # Web后端
'pdf', 'svg', 'ps'       # 矢量后端

样式配置：

# 使用内置样式
plt.style.use('classic')
plt.style.use('ggplot')
plt.style.use('seaborn')
plt.style.use('dark_background')

# 多个样式组合
plt.style.use(['dark_background', 'ggplot'])

# 自定义样式文件
plt.style.use('./my_style.mplstyle')

# 查看可用样式
print(plt.style.available)

字体配置：

# 设置默认字体
matplotlib.rcParams['font.family'] = 'sans-serif'
matplotlib.rcParams['font.sans-serif'] = ['DejaVu Sans', 'Arial']

# 中文字体支持
matplotlib.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
matplotlib.rcParams['axes.unicode_minus'] = False

# 数学字体设置
matplotlib.rcParams['mathtext.fontset'] = 'stix'

性能优化：

# 大数据集优化
plt.plot(large_data, rasterized=True)  # 栅格化大数据

# 内存管理
plt.close('all')  # 关闭所有图形释放内存

# 批量操作
with plt.rc_context({'backend': 'Agg'}):
    # 批量生成图表
    for i in range(100):
        create_plot(i)

使用指南

1. 基本工作流

使用Matplotlib的基本流程包括：导入库 → 准备数据 → 创建图表 → 定制样式 → 显示保存。提供多种API层次满足不同复杂度的需求。

2. 基本使用

快速绘图（pyplot接口）：

# 基本折线图
import matplotlib.pyplot as plt

# 准备数据
x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]

# 创建图表
plt.plot(x, y)
plt.title('简单折线图')
plt.xlabel('X轴标签')
plt.ylabel('Y轴标签')
plt.grid(True)

# 显示图表
plt.show()

# 保存图表
plt.savefig('plot.png', dpi=300, bbox_inches='tight')

面向对象API：

# 更精细的控制
import matplotlib.pyplot as plt
import numpy as np

# 创建图形和坐标轴
fig, ax = plt.subplots(figsize=(10, 6))

# 生成数据
x = np.linspace(0, 10, 100)
y = np.sin(x)

# 绘制图表
ax.plot(x, y, label='sin(x)')
ax.set_title('正弦函数')
ax.set_xlabel('x')
ax.set_ylabel('sin(x)')
ax.legend()
ax.grid(True)

# 自定义样式
ax.set_xlim(0, 10)
ax.set_ylim(-1.5, 1.5)
ax.tick_params(axis='both', which='major', labelsize=12)

plt.show()

多子图布局：

# 创建多个子图
fig, axes = plt.subplots(2, 2, figsize=(12, 8))

# 第一个子图
axes[0, 0].plot(x, np.sin(x), 'r-', label='sin')
axes[0, 0].set_title('正弦函数')
axes[0, 0].legend()

# 第二个子图
axes[0, 1].plot(x, np.cos(x), 'b--', label='cos')
axes[0, 1].set_title('余弦函数')
axes[0, 1].legend()

# 第三个子图
axes[1, 0].scatter(x, np.random.randn(100), alpha=0.5)
axes[1, 0].set_title('随机散点图')

# 第四个子图
axes[1, 1].hist(np.random.randn(1000), bins=30, alpha=0.7)
axes[1, 1].set_title('直方图')

# 调整布局
plt.tight_layout()
plt.show()

样式和颜色：

# 使用样式系统
plt.style.use('ggplot')

# 自定义颜色和样式
fig, ax = plt.subplots()

# 不同线条样式
ax.plot(x, y, color='red', linewidth=2, linestyle='-', marker='o',
        markersize=8, markerfacecolor='blue', markeredgecolor='black')

# 设置颜色映射
scatter = ax.scatter(np.random.rand(100), np.random.rand(100),
                    c=np.random.rand(100), cmap='viridis', s=100)
plt.colorbar(scatter)

plt.show()

3. 高级用法

交互式图表：

# 交互式功能
from matplotlib.widgets import Slider, Button

fig, ax = plt.subplots()
plt.subplots_adjust(bottom=0.25)

# 初始数据
x = np.linspace(0, 2*np.pi, 1000)
y = np.sin(x)
line, = ax.plot(x, y)

# 添加滑块
ax_slider = plt.axes([0.25, 0.1, 0.65, 0.03])
freq_slider = Slider(ax_slider, '频率', 0.1, 10.0, valinit=1)

def update(val):
    freq = freq_slider.val
    line.set_ydata(np.sin(freq * x))
    fig.canvas.draw_idle()

freq_slider.on_changed(update)
plt.show()

动画创建：

# 创建动画
import matplotlib.animation as animation
from matplotlib import style

style.use('fivethirtyeight')

fig, ax = plt.subplots()
x = []
y = []
line, = ax.plot(x, y)

def animate(i):
    x.append(i)
    y.append(np.sin(i))
    line.set_data(x, y)
    ax.relim()
    ax.autoscale_view()
    return line,

ani = animation.FuncAnimation(fig, animate, frames=100,
                             interval=50, blit=True)
plt.show()

# 保存动画
ani.save('animation.gif', writer='pillow', fps=30)

3D绘图：

# 3D图形
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure(figsize=(10, 8))
ax = fig.add_subplot(111, projection='3d')

# 生成3D数据
x = np.random.standard_normal(100)
y = np.random.standard_normal(100)
z = np.random.standard_normal(100)

# 3D散点图
scatter = ax.scatter(x, y, z, c=z, cmap='viridis', s=50)
ax.set_xlabel('X轴')
ax.set_ylabel('Y轴')
ax.set_zlabel('Z轴')

# 添加颜色条
fig.colorbar(scatter, ax=ax, shrink=0.5, aspect=20)

plt.show()

自定义渲染：

# 低级API定制
from matplotlib.backends.backend_agg import FigureCanvasAgg
from matplotlib.figure import Figure

# 创建图形和画布
fig = Figure(figsize=(8, 6))
canvas = FigureCanvasAgg(fig)
ax = fig.add_subplot(111)

# 直接操作artist对象
ax.plot([1, 2, 3, 4], [1, 4, 2, 3])
ax.set_title('自定义渲染')

# 渲染到缓冲区
canvas.draw()
buf = canvas.buffer_rgba()
x = np.asarray(buf)

# 保存或进一步处理
plt.savefig('custom_render.png')

应用场景实例

案例1：科学研究数据可视化

场景：科研人员需要可视化实验数据和研究成果

解决方案：使用Matplotlib创建出版质量的科学图表。

科研图表：

# 科学论文图表
import numpy as np
import matplotlib.pyplot as plt
from matplotlib import rc

# 设置LaTeX字体用于学术出版
rc('text', usetex=True)
rc('font', family='serif')

# 创建专业图表
fig, axes = plt.subplots(2, 2, figsize=(10, 8))

# 实验数据图表
experiment_data = np.loadtxt('experiment_results.csv', delimiter=',')
axes[0, 0].errorbar(experiment_data[:,0], experiment_data[:,1],
                   yerr=experiment_data[:,2], fmt='o', capsize=5)
axes[0, 0].set_xlabel('Temperature (K)')
axes[0, 0].set_ylabel('Resistance (Ω)')

# 理论拟合曲线
x_fit = np.linspace(100, 500, 100)
y_fit = theoretical_model(x_fit)
axes[0, 0].plot(x_fit, y_fit, 'r-', label='Theoretical fit')
axes[0, 0].legend()

# 其他分析图表...
plt.tight_layout()
plt.savefig('research_figure.pdf', dpi=600, bbox_inches='tight')

实施效果：

出版质量：满足学术期刊的严格质量标准
精确控制：完全控制每个图表元素的样式和位置
专业格式：支持矢量格式和高质量位图输出
复杂布局：复杂的多面板图表布局
数学支持：完美的数学公式和符号渲染

案例2：商业数据分析和报告

场景：数据分析师需要创建商业报告和仪表板

解决方案：使用Matplotlib结合Pandas进行商业数据可视化。

商业报表：

# 商业数据分析仪表板
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np

# 设置商业风格
plt.style.use('seaborn-v0_8-whitegrid')

# 创建仪表板布局
fig = plt.figure(figsize=(16, 12))
gs = fig.add_gridspec(3, 2)

# 销售趋势图
ax1 = fig.add_subplot(gs[0, :])
sales_data = pd.read_csv('sales_data.csv')
sales_data['Date'] = pd.to_datetime(sales_data['Date'])
ax1.plot(sales_data['Date'], sales_data['Revenue'], label='Revenue')
ax1.plot(sales_data['Date'], sales_data['Profit'], label='Profit')
ax1.set_title('Sales Performance Trend')
ax1.legend()

# 产品分布饼图
ax2 = fig.add_subplot(gs[1, 0])
product_stats = sales_data['Product'].value_counts()
ax2.pie(product_stats.values, labels=product_stats.index, autopct='%1.1f%%')
ax2.set_title('Product Distribution')

# 区域销售柱状图
ax3 = fig.add_subplot(gs[1, 1])
region_data = sales_data.groupby('Region')['Revenue'].sum()
ax3.bar(region_data.index, region_data.values)
ax3.set_title('Revenue by Region')

# 其他图表...
plt.tight_layout()
plt.savefig('business_dashboard.png', dpi=150, bbox_inches='tight')

商业价值：

决策支持：直观展示关键业务指标和趋势
自动化报告：可编程生成定期业务报告
多维度分析：从不同角度分析业务数据
专业呈现：创建精美的商业演示图表
灵活定制：根据业务需求定制图表样式

案例3：机器学习和数据科学

场景：数据科学家需要可视化模型性能和数据分析

解决方案：使用Matplotlib进行机器学习结果可视化。

ML可视化：

# 机器学习模型评估
import matplotlib.pyplot as plt
import numpy as np
from sklearn.metrics import confusion_matrix, roc_curve, auc
import seaborn as sns

# 创建模型评估仪表板
fig, axes = plt.subplots(2, 2, figsize=(12, 10))

# 混淆矩阵
y_true = [...]  # 真实标签
y_pred = [...]  # 预测标签
cm = confusion_matrix(y_true, y_pred)
sns.heatmap(cm, annot=True, fmt='d', cmap='Blues', ax=axes[0, 0])
axes[0, 0].set_title('Confusion Matrix')

# ROC曲线
fpr, tpr, _ = roc_curve(y_true, y_pred_proba)
roc_auc = auc(fpr, tpr)
axes[0, 1].plot(fpr, tpr, label=f'ROC curve (AUC = {roc_auc:.2f})')
axes[0, 1].plot([0, 1], [0, 1], 'k--')
axes[0, 1].set_title('ROC Curve')

# 特征重要性
feature_importance = model.feature_importances_
feature_names = X.columns
indices = np.argsort(feature_importance)
axes[1, 0].barh(range(len(indices)), feature_importance[indices])
axes[1, 0].set_yticks(range(len(indices)))
axes[1, 0].set_yticklabels([feature_names[i] for i in indices])
axes[1, 0].set_title('Feature Importance')

# 学习曲线
train_sizes, train_scores, test_scores = learning_curve(
    model, X, y, cv=5, n_jobs=-1)
axes[1, 1].plot(train_sizes, np.mean(train_scores, axis=1), label='Training score')
axes[1, 1].plot(train_sizes, np.mean(test_scores, axis=1), label='Cross-validation score')
axes[1, 1].set_title('Learning Curve')
axes[1, 1].legend()

plt.tight_layout()
plt.savefig('model_evaluation.png', dpi=300)

数据科学应用：
