Matlab Simulink三闭环直流电机调速系统仿真及相关文档与材料（附带PI控制的位置、速度、电流环，PWM调制和H桥控制），Matlab Simulink三闭环直流电机调速系统仿真与控制说明（

matlab/simulink三闭环直流电机调速系统仿真加说明文档及相关材料。
位置环，速度环，电流环均采用PI控制，用于控制电机的位置，转速及电流。
采用PWM进行调制，H桥便于控制电机正反转。
注意：请大家确定是否需要再买，由于文件具有复制性，所以售出是不退的，附赠两千多字说明文档及资料，不另做教学，matlab版本是R2022a，若要保存较低版本请讲一下。

ID:1550726100093285

喵喵喵喵

Matlab Simulink三闭环直流电机调速系统仿真加说明文档及相关材料

摘要：本文介绍了使用Matlab Simulink进行仿真的方法，以实现三闭环直流电机调速系统的控制。通过采用位置环、速度环和电流环的PI控制，可以有效地控制电机的位置、转速和电流。文章重点讨论了PWM调制和H桥控制电机正反转的技术，同时提供了相关说明文档和资料。

1. 引言
   直流电机作为现代控制系统中重要的执行元件，在工业自动化、机器人、电动汽车等领域得到广泛应用。为了实现电机的精确控制，需要设计合适的控制算法和相应的硬件电路。本文介绍了一种基于Matlab Simulink的仿真方法，用于模拟和优化直流电机的闭环控制系统。

2. 三闭环调速系统
   直流电机的调速系统通常由位置环、速度环和电流环组成。位置环用于控制电机的位置，速度环用于控制电机的转速，电流环用于控制电机的电流。这三个环路通过PI控制器进行控制，使得系统能够快速而准确地跟踪给定的位置、速度和电流。

3. 仿真方法

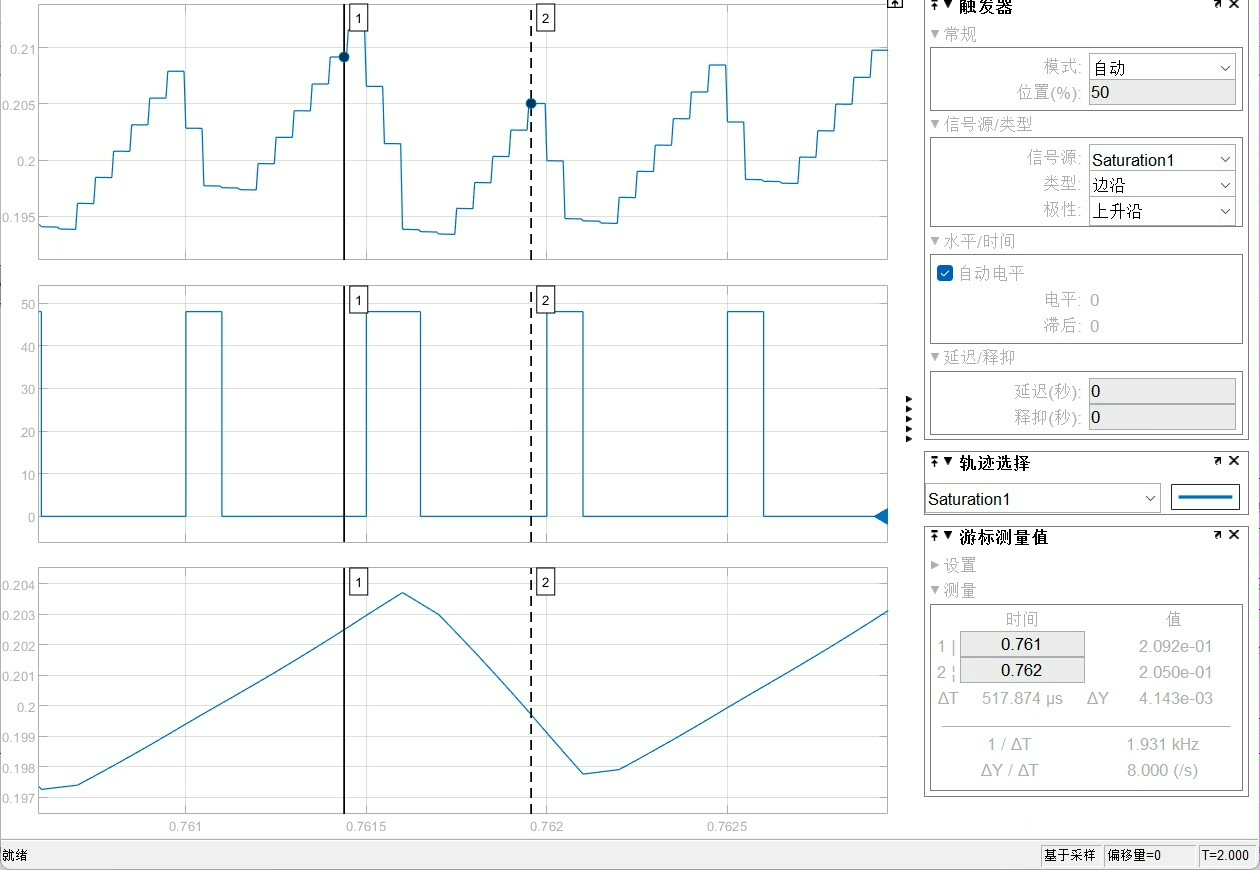

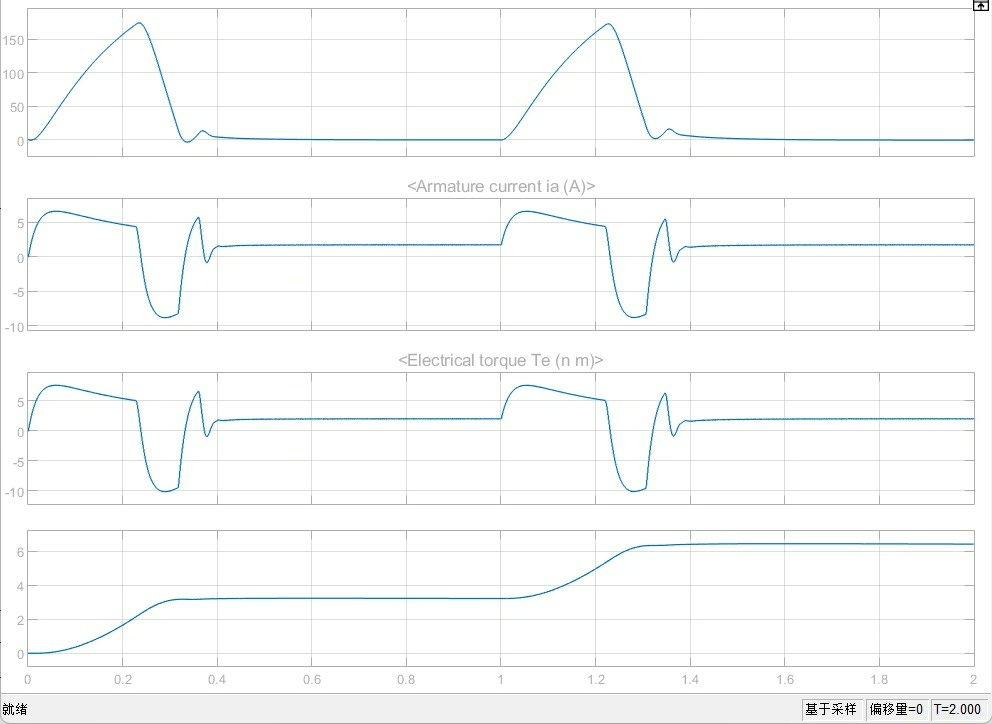

   为了验证系统的性能和稳定性，我们使用Matlab Simulink进行仿真。Simulink是Matlab的一款功能强大的建模和仿真工具，可以方便地搭建系统模型并进行仿真验证。通过在Simulink中建立位置环、速度环和电流环的控制模型，并设置合适的参数，可以模拟出电机调速系统的响应曲线。

4. PWM调制技术
   为了实现控制电机转速和方向的目标，我们采用了PWM调制技术。PWM（Pulse Width Modulation）是一种通过改变脉冲宽度来控制电平平均值的技术。通过在Simulink中添加PWM模块，并设置合适的占空比和频率，可以实现对电机的精确控制。

5. H桥控制电机正反转
   为了实现电机的正反转功能，我们采用了H桥电路。H桥电路是一种能够实现正反转的电路结构，通过控制H桥上的开关状态，可以改变电机的旋转方向。在Simulink中，我们可以使用适当的开关模块来模拟H桥电路的工作原理，从而实现电机正反转的控制。

6. 结论
   本文介绍了使用Matlab Simulink进行仿真的方法，以实现三闭环直流电机调速系统的控制。通过采用位置环、速度环和电流环的PI控制，以及PWM调制和H桥控制电机正反转的技术，能够实现对电机位置、转速和电流的精确控制。通过仿真验证，可以优化系统参数，提高系统性能和稳定性。

附录：说明文档及资料
本文提供了两千多字的说明文档及相关资料，用于帮助读者更好地理解和应用该仿真模型。说明文档包括了系统的设计原理、参数设置、模型搭建步骤等内容，为读者提供了详细的操作指南和参考资料。同时，根据读者的需求，我们提供了Matlab R2022a版本的仿真模型，方便用户使用和保存。

参考资料：
无。

相关的代码,程序地址如下：http://lanzoup.cn/726100093285.html
