单相全波桥式整流器是电力电子技术中一种应用广泛的电路，其主要功能是将交流电转换为直流电，为各种电子设备和电路提供稳定的电源。然而，实际应用中，理想的直流电很少能直接获得，通常需要附加滤波电路来平滑输出电压，降低纹波。RC滤波电路以其结构简单、成本低廉等优势，成为常用的滤波选择。因此，深入研究RC负载下单相全波桥式整流器的特性，对于电路设计、性能优化以及工程应用都具有重要的意义。本文将对RC负载下单相全波桥式整流器的工作原理、特性参数以及影响因素进行深入探讨。

1. 单相全波桥式整流器的工作原理

单相全波桥式整流器由四个二极管组成桥式连接，其原理是将交流电的正负半周都转换为单方向的电流。当输入交流电压为正半周时，二极管D1和D3导通，电流流过负载；当输入交流电压为负半周时，二极管D2和D4导通，电流同样流过负载，但方向与正半周相同。因此，负载上获得的电压是交流输入电压的绝对值，即经过整流后的电压波形。未经过滤波的整流电压包含大量的谐波成分，纹波较大，不能直接作为稳定的直流电源使用。

2. RC滤波电路的作用及原理

RC滤波电路通常由一个电阻和一个电容串联而成，并将其并联在整流器的输出端。其主要作用是利用电容的储能特性和电阻的限流作用，来平滑整流后的电压波形，降低纹波。具体原理如下：

充电过程：
当整流电压上升时，电容通过电阻充电，存储电能，使得输出电压跟随整流电压上升。电阻R限制了充电电流的大小，从而避免了二极管承受过大的瞬时电流冲击。
放电过程：
当整流电压下降时，电容通过负载电阻放电，释放储存的电能，维持输出电压在一定水平上。放电速率由负载电阻和电容值决定，电阻越大，电容值越大，放电速率越慢，纹波也就越小。

通过充电和放电的循环过程，RC滤波电路能够有效地平滑整流后的电压波形，降低纹波系数，提高输出电压的稳定性。

3. RC负载下单相全波桥式整流器的特性参数分析

在RC负载下单相全波桥式整流器的研究中，需要关注以下几个关键特性参数：

输出直流电压 (Vdc)：
这是评估整流效果的重要指标，表示经过整流和滤波后，输出电压的平均值。Vdc越高，整流效果越好。
纹波电压 (Vr)：
纹波电压是指输出电压中的交流成分的大小，通常用峰峰值来表示。Vr越小，输出电压越稳定。
纹波系数 (γ)：
纹波系数是纹波电压与输出直流电压的比值，即γ = Vr / Vdc。γ越小，表示输出电压的纹波含量越少，电压越接近理想直流电。
二极管反向恢复时间 (trr) 及反向恢复电流 (Irr)：
在高频应用中，二极管的反向恢复特性会影响整流效率和电磁干扰。trr越短，Irr越小，则二极管的性能越好。
二极管承受的反向峰值电压 (PIV)：
这是二极管设计选型的重要依据，必须确保二极管的额定反向电压高于PIV，以避免二极管被击穿。
电容的额定电压和纹波电流：
电容的额定电压应高于电路中可能出现的最高电压，纹波电流能力应满足电路的需求，以保证电容的可靠运行。

4. 影响RC负载下单相全波桥式整流器特性的因素

影响RC负载下单相全波桥式整流器特性的因素有很多，主要包括以下几个方面：

输入交流电压的大小和频率：
输入电压越高，整流后的输出电压越高。输入频率越高，电容充电和放电的频率越高，纹波也相对较低，但同时对二极管的反向恢复速度要求也更高。
电阻R和电容C的取值：
电阻R和电容C的取值直接影响滤波效果。通常来说，电阻R越大，电容C越大，滤波效果越好，纹波越小。但是，电阻R过大，会降低输出电压；电容C过大，会增加电路的启动时间和成本。因此，需要根据实际应用的需求，合理选择R和C的取值。
负载电阻RL：
负载电阻RL的大小影响电容的放电速率。RL越小，放电速率越快，纹波越大。因此，需要根据负载电阻的大小，调整R和C的取值，以获得理想的滤波效果。
二极管的特性：
二极管的正向压降会降低输出电压，反向恢复特性会影响高频应用。选择具有低正向压降和快反向恢复速度的二极管，可以提高整流效率和降低纹波。
环境温度：
环境温度会影响二极管和电容的特性，从而影响整流效果。在高温环境下，二极管的反向电流会增大，电容的容量会下降，导致纹波增大。

5. RC负载参数优化设计

在实际应用中，RC负载的参数选择需要根据具体的需求进行优化设计，以获得最佳的性能。以下是一些常用的设计方法：

纹波系数法：
根据要求的纹波系数，结合输入电压和负载电阻，计算出合适的电容和电阻值。
时间常数法：
通过控制RC电路的时间常数，使其大于交流电压的周期，从而实现较好的滤波效果。
仿真优化法：

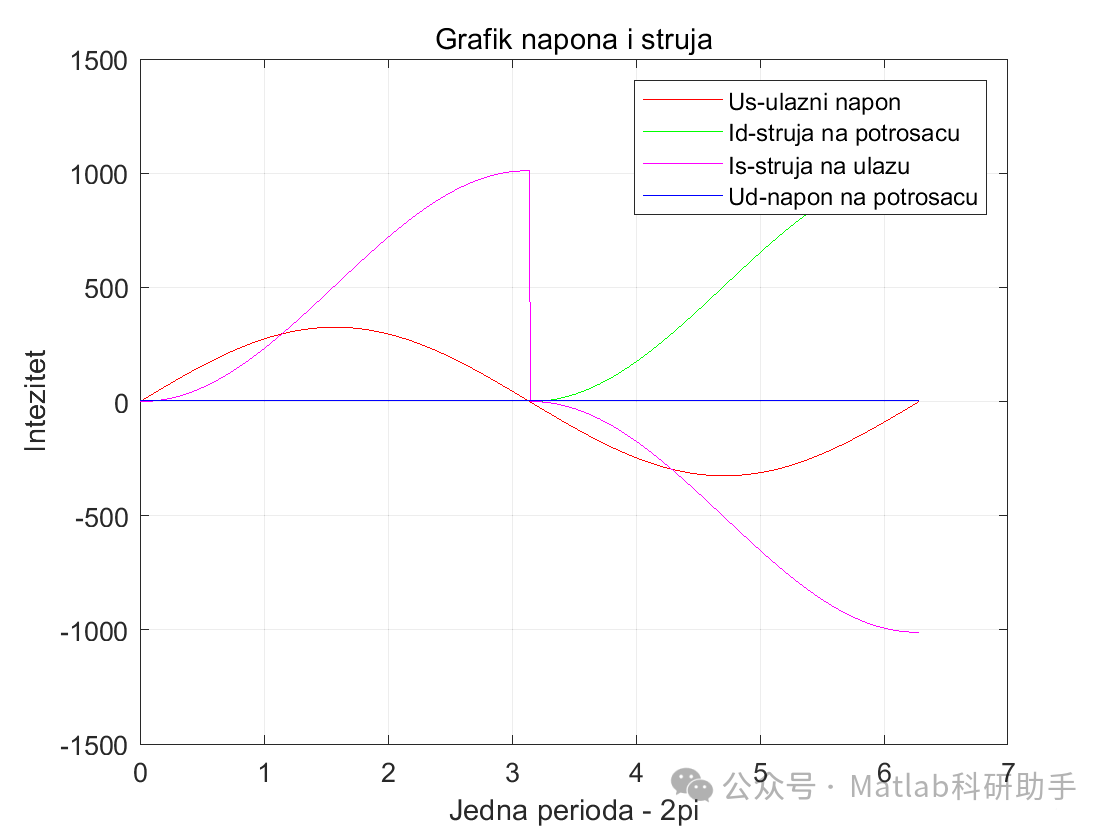

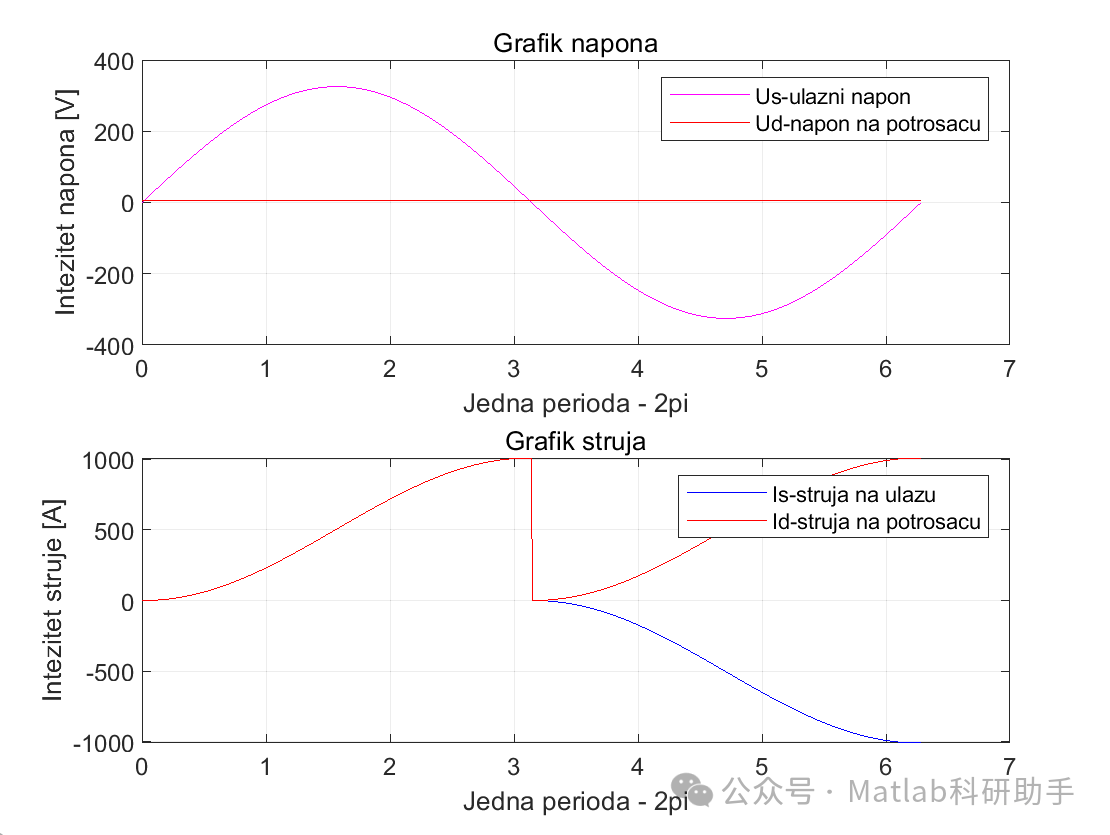

利用仿真软件（如PSPICE、Multisim）建立电路模型，通过调整R和C的取值，观察输出电压的波形和纹波大小，从而找到最佳的参数组合。

在参数优化设计过程中，需要综合考虑成本、体积、效率和可靠性等因素，选择最合适的解决方案。

6. 应用实例分析

单相全波桥式整流器与RC滤波电路的组合广泛应用于各种电源电路中，例如：
