弹簧-质量-阻尼器系统（Spring-Mass-Damper System），作为经典力学系统的重要组成部分，在工程领域有着广泛的应用。从汽车悬挂系统到地震结构的抗震设计，再到机器人控制中的位置伺服，该系统及其衍生模型都扮演着至关重要的角色。理解并掌握其行为分析，对于深入了解机械振动、控制系统设计以及相关领域的建模与仿真具有重要的理论价值和实践意义。本文将深入探讨弹簧-质量-阻尼器系统的行为，从基本的数学模型出发，分析其自由振动和受迫振动的特性，并进一步讨论阻尼比对系统响应的影响，最终阐述该系统在实际工程中的应用。

一、弹簧-质量-阻尼器系统的数学模型

弹簧-质量-阻尼器系统由质量块(m)、弹簧(k)和阻尼器(c)组成，其中质量块具有惯性，弹簧提供恢复力，阻尼器提供阻力。假设质量块的位移为x(t)，根据牛顿第二定律，系统满足以下二阶线性常微分方程：

m * d²x(t)/dt² + c * dx(t)/dt + k * x(t) = F(t)

其中：

m 代表质量块的质量，单位通常为千克（kg）。
c 代表阻尼系数，表示阻尼器提供的阻力与速度成比例，单位通常为牛顿秒/米（Ns/m）。
k 代表弹簧的刚度系数，表示弹簧提供的恢复力与位移成比例，单位通常为牛顿/米（N/m）。
x(t) 代表质量块在时刻 t 的位移，单位通常为米（m）。
F(t) 代表作用在质量块上的外力，单位通常为牛顿（N）。

上述方程描述了质量块在受到外力作用下的运动规律。 F(t) 的形式决定了系统的振动类型，当 F(t) = 0 时，系统处于自由振动状态；当 F(t) ≠ 0 时，系统处于受迫振动状态。

二、自由振动分析

当系统不受外力作用时 (F(t) = 0)，其运动方程简化为：

m * d²x(t)/dt² + c * dx(t)/dt + k * x(t) = 0

为了求解该方程，我们可以假设解的形式为 x(t) = Ae^(st)，其中 A 为常数，s 为复数。将其代入方程，得到特征方程：

ms² + cs + k = 0

解得特征根：

s₁,₂ = (-c ± √(c² - 4mk)) / (2m)

根据特征根的不同情况，自由振动可以分为以下三种类型：

过阻尼 (Overdamped)： c² > 4mk
此时，两个特征根 s₁ 和 s₂ 均为负实数。系统的响应是缓慢的衰减，不会发生振荡。质量块会逐渐回到平衡位置，但速度会很慢。这种情况下，阻尼系数过大，阻止了质量块的振动。
临界阻尼 (Critically Damped)： c² = 4mk
此时，两个特征根 s₁ 和 s₂ 相等，均为负实数。系统的响应以最快速度衰减到平衡位置，且不会发生振荡。这是理想的阻尼状态，既能快速抑制振动，又能避免过度阻尼导致的缓慢响应。

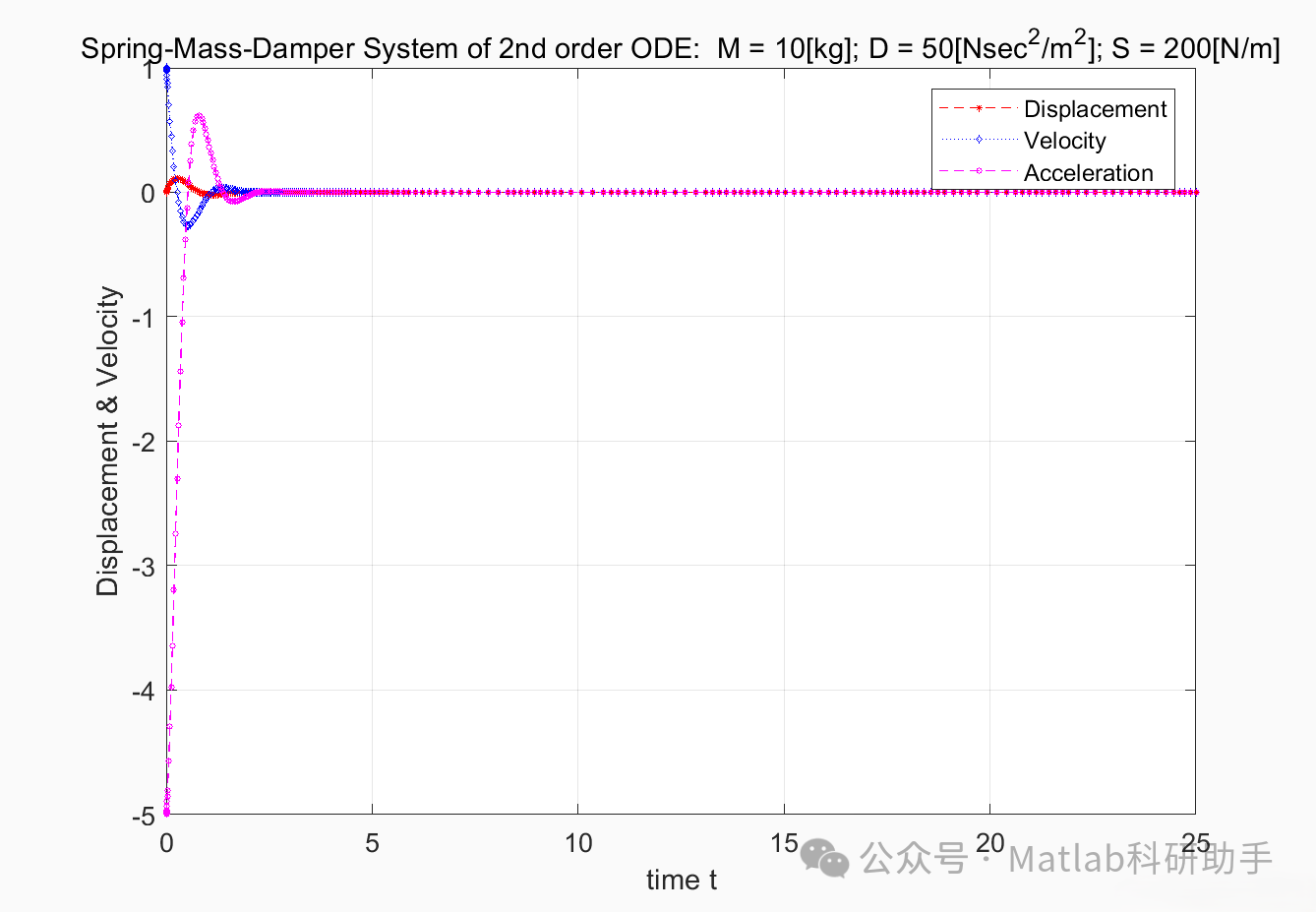

欠阻尼 (Underdamped)： c² < 4mk
此时，两个特征根 s₁ 和 s₂ 为共轭复数。系统的响应是衰减振荡。质量块会在平衡位置附近振荡，但振荡幅度会随着时间推移而逐渐减小。实际工程中，很多系统都处于欠阻尼状态，因为它可以在允许范围内快速响应，同时避免过度阻尼。

阻尼比 (ζ) 的引入：

为了更方便地描述系统的阻尼特性，我们引入阻尼比 ζ 的概念，其定义为：

ζ = c / (2√(mk))

阻尼比是实际阻尼系数与临界阻尼系数之比。通过阻尼比，可以将特征根改写为：

s₁,₂ = -ζωₙ ± ωₙ√(ζ² - 1)

其中 ωₙ = √(k/m) 为固有频率，表示系统在无阻尼情况下的振动频率。

根据阻尼比的不同取值，自由振动的类型可以更简洁地表示为：

ζ > 1：过阻尼
ζ = 1：临界阻尼
0 < ζ < 1：欠阻尼
ζ = 0：无阻尼

三、受迫振动分析

当系统受到外力 F(t) 作用时，其运动方程为：

m * d²x(t)/dt² + c * dx(t)/dt + k * x(t) = F(t)

受迫振动的解由齐次解（对应于自由振动）和特解两部分组成。齐次解描述了暂态响应，随着时间推移逐渐衰减；特解描述了稳态响应，反映了系统在外力作用下的长期行为。

正弦激励：

一种常见的受迫振动是受到正弦激励，即 F(t) = F₀cos(ωt)，其中 F₀ 为外力的幅值，ω 为外力的频率。此时，系统的稳态响应也为正弦形式：

x(t) = Xcos(ωt - φ)

其中 X 为位移的幅值，φ 为位移与外力的相位差。 X 和 φ 可以通过将 x(t) 代入运动方程求解得到：

X = F₀ / √((k - mω²)² + (cω)²)
φ = arctan(cω / (k - mω²))

共振：

当外力频率 ω 接近系统的固有频率 ωₙ 时，系统的响应幅度 X 会显著增大，这种现象称为共振。在共振点，系统的能量传递效率最高。共振现象在工程中可能导致严重的问题，例如桥梁结构的破坏、机器设备的损坏等。

共振幅值 Xₘₐₓ 出现在 ω ≈ ωₙ 时，近似为：

Xₘₐₓ ≈ F₀ / (cωₙ) = F₀ / (2ζk)

可以看出，共振幅值与阻尼比 ζ 成反比。增加阻尼比可以有效降低共振幅值，从而避免共振带来的危害。

四、阻尼比对系统响应的影响

阻尼比 ζ 是决定弹簧-质量-阻尼器系统响应特性的关键参数。不同的阻尼比对应不同的自由振动类型，同时也影响着受迫振动中的响应幅度和相位。

ζ = 0 (无阻尼)：
系统会持续振荡，幅度不变。这种情况下，系统无法稳定，容易受到扰动的影响。
0 < ζ < 1 (欠阻尼)：
系统会衰减振荡，但振荡时间较长。响应速度较快，但存在超调现象（over-shoot），即响应值超过目标值。欠阻尼系统常见于需要快速响应的控制系统中，例如伺服电机控制。
ζ = 1 (临界阻尼)：
系统以最快速度衰减到平衡位置，没有振荡。响应速度最快，且没有超调现象。临界阻尼是理想的阻尼状态，但很难在实际工程中精确实现。
ζ > 1 (过阻尼)：
系统缓慢衰减到平衡位置，没有振荡。响应速度较慢，但稳定性最好。过阻尼系统常见于需要高度稳定的系统中，例如精密仪器的支撑结构。

在受迫振动中，阻尼比还影响着共振现象。阻尼比越小，共振幅值越大；阻尼比越大，共振幅值越小。因此，在工程设计中，需要根据具体应用场景选择合适的阻尼比，以平衡响应速度、稳定性和抗共振能力。

五、弹簧-质量-阻尼器系统在实际工程中的应用

弹簧-质量-阻尼器系统及其衍生模型在实际工程中有着广泛的应用，以下列举几个典型的例子：

汽车悬挂系统：
汽车悬挂系统由弹簧、减震器（阻尼器）和质量（车身）组成，其目的是为了吸收路面不平带来的冲击，提高乘坐舒适性和车辆的操控稳定性。减震器通过提供阻尼力，降低车辆的振动幅度，避免乘客感受到剧烈的颠簸。工程师需要根据车辆类型、行驶路况等因素，合理选择弹簧刚度和阻尼系数，以实现最佳的悬挂性能。
地震工程：
地震发生时，建筑物会受到地面的激励作用，产生振动。为了提高建筑物的抗震能力，可以采用多种抗震技术，例如：安装阻尼器。阻尼器可以吸收地震能量，降低建筑物的振动幅度，从而保护建筑物免受破坏。不同的阻尼器类型（例如黏滞阻尼器、摩擦阻尼器等）适用于不同的建筑结构和地震环境。
机器人控制：
机器人控制中，弹簧-质量-阻尼器模型可以用于描述机器人的关节运动。例如，位置伺服控制的目标是将机器人关节移动到指定位置。通过控制电机提供的力矩，可以模拟弹簧、阻尼器的作用，从而实现对关节运动的精确控制。合理的控制参数（例如弹簧刚度、阻尼系数）可以提高控制精度和响应速度。
隔振系统：
精密仪器、电子设备等对振动非常敏感。为了避免外部振动对这些设备的影响，可以使用隔振系统。隔振系统通常由弹簧和阻尼器组成，其目的是为了隔离外部振动，降低设备受到的振动强度。隔振系统的设计需要考虑设备的质量、外部振动频率等因素，以实现最佳的隔振效果。

六、结论与展望

本文深入分析了弹簧-质量-阻尼器系统的行为，从基本的数学模型出发，探讨了其自由振动和受迫振动的特性，并详细阐述了阻尼比对系统响应的影响。该系统作为经典力学系统的代表，具有重要的理论价值和实践意义。通过对该系统的分析，可以深入理解机械振动的基本规律，掌握控制系统设计的基本原理，并为相关领域的建模与仿真提供理论基础。

随着科技的不断发展，弹簧-质量-阻尼器系统的应用场景也在不断扩展。未来的研究方向包括：
