【光学】FDTD方法中的完美匹配层（PML）研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

有限差分时域(Finite-Difference Time-Domain, FDTD)方法作为一种直接求解麦克斯韦方程组的时域数值方法，在计算电磁学领域占据着重要的地位。其因算法简洁、适用性广等优点，被广泛应用于微波工程、光子学、生物电磁学等诸多领域。然而，FDTD方法本质上是一种基于截断空间的计算方法。为了模拟开放空间的问题，必须对计算区域进行截断。在截断边界处，电磁波必须能够被无反射地吸收，从而避免反射波干扰计算结果，这便引出了完美匹配层(Perfectly Matched Layer, PML)的概念。PML作为一种高效的吸收边界条件，极大地扩展了FDTD方法的应用范围，并成为FDTD仿真中不可或缺的关键技术。本文将深入研究FDTD方法中PML的原理、发展历程、各种实现方式及其优化方法，旨在全面阐述PML在FDTD方法中的重要作用和研究现状。

一、PML的原理与发展历程

理想情况下，吸收边界条件应该能够完全吸收所有入射电磁波，而没有任何反射。然而，传统的吸收边界条件，如Mur吸收边界条件、Silver-Muller吸收边界条件等，都存在一定的局限性，例如对入射角度和频率的敏感性，导致其在复杂电磁环境下难以达到理想的吸收效果。

1994年，Bérenger首次提出了PML的概念。PML的核心思想是构建一种具有特殊电磁参数的吸收层，使得进入该层的电磁波的传播特性发生改变，从而在传播过程中被逐渐衰减吸收。Bérenger PML的巧妙之处在于，它将电场和磁场分别分解为两个分量，并且引入了介电常数和磁导率两个复参数，使得电磁波在进入PML层后，在各个方向上都会被指数衰减。这种衰减与入射角度和频率无关，从而实现了近乎完美的吸收效果。

Bérenger PML的提出，在计算电磁学领域引起了巨大的反响。它极大地改善了FDTD方法的精度和效率，使其能够更好地应用于各种复杂的电磁问题。然而，Bérenger PML也存在一些缺陷，例如在某些特定情况下会出现数值不稳定性，并且对于某些材料介质，其吸收效果并不理想。

为了克服Bérenger PML的局限性，科研人员不断对其进行改进和优化。其中，最重要的一项改进是Uniaxial PML (UPML)的提出。UPML将PML的电磁参数设置为单轴各向异性，从而可以避免Bérenger PML中出现的虚假反射问题，并提高其数值稳定性。随后，Constitutive PML (CPML)的出现进一步提升了PML的性能。CPML通过直接控制本构关系，从而可以更加灵活地设计PML的电磁参数，使其能够更好地适应各种材料介质和复杂的电磁环境。

二、各种PML的实现方式

在FDTD方法中，PML的实现方式主要分为两种：分裂场法(Split-field formulation)和辅助微分方程法(Auxiliary Differential Equation, ADE)。

• 分裂场法: 分裂场法是Bérenger PML采用的最初的实现方式。它将电场和磁场分别分解为两个分量，然后分别对其进行差分运算。这种方法实现起来比较简单，但是需要增加计算量和存储空间。此外，分裂场法容易受到网格的限制，需要进行细致的网格剖分才能保证计算精度。

• 辅助微分方程法: 辅助微分方程法是一种更加灵活和高效的PML实现方式。它不需要对电场和磁场进行分解，而是通过引入辅助变量和辅助微分方程来模拟PML的吸收特性。ADE法可以避免分裂场法中的虚假反射问题，并提高数值稳定性。同时，ADE法可以更加方便地实现各种类型的PML，例如UPML和CPML。

除了上述两种主要的实现方式之外，还有一些其他的PML实现方式，例如完美电导层(Perfect Electric Conductor, PEC)和完美磁导层(Perfect Magnetic Conductor, PMC)相结合的方法，以及基于伪谱法(Pseudospectral Time-Domain, PSTD)的PML等。这些方法各有优缺点，适用于不同的应用场景。

三、PML的优化方法

为了进一步提高PML的性能，科研人员提出了各种优化方法，主要集中在以下几个方面：

• PML参数优化: PML的电磁参数对其吸收效果有很大的影响。通过优化PML的电磁参数，可以使其更好地适应各种材料介质和复杂的电磁环境。常见的PML参数优化方法包括梯度下降法、遗传算法等。

• PML厚度优化: PML的厚度对其吸收效果和计算效率都有影响。PML的厚度过小，则吸收效果不佳；PML的厚度过大，则会增加计算量和存储空间。因此，需要根据具体的应用场景，对PML的厚度进行优化。

• PML阶数优化: 对于ADE-PML，其辅助微分方程的阶数对其性能有重要影响。高阶PML通常具有更好的吸收效果，但同时也需要更多的计算量。因此，需要根据具体的应用场景，对PML的阶数进行优化。

• 非均匀网格技术: 在PML区域采用非均匀网格技术，可以减少计算量和存储空间，同时保证计算精度。例如，在PML区域的外部采用较粗的网格，而在PML区域的内部采用较细的网格，可以有效地提高计算效率。

四、PML的应用领域

PML作为一种高效的吸收边界条件，在FDTD方法中得到了广泛的应用。主要应用领域包括：

• 光子学: PML可以用于模拟光波导、光子晶体、超材料等光子器件的电磁特性。通过PML可以消除边界反射，从而得到准确的计算结果。

• 微波工程: PML可以用于模拟天线、微波电路、雷达等微波器件的电磁特性。通过PML可以模拟开放空间的辐射，从而评估器件的性能。

• 生物电磁学: PML可以用于模拟生物组织的电磁特性。通过PML可以模拟生物组织的电磁辐射和吸收，从而评估电磁辐射对人体健康的影响。

• 遥感技术: PML可以用于模拟电磁波在地球表面传播的特性。通过PML可以模拟电磁波的散射和反射，从而提高遥感数据的精度。

五、结论与展望

完美匹配层(PML)作为FDTD方法中一种至关重要的吸收边界条件，其发展历程见证了计算电磁学领域的不断进步。从最初的Bérenger PML到现在的CPML，PML的性能得到了不断的提升，其应用范围也越来越广泛。

未来，PML的研究将继续朝着以下几个方向发展：

• 宽频带和宽角度吸收:

   针对复杂电磁环境，设计能够实现宽频带和宽角度吸收的PML。

• 低存储和高效计算:

   研究更加高效的PML实现方式，降低计算量和存储空间。

• 自适应PML:

   开发能够根据入射电磁波的特性自动调整参数的自适应PML。

• 与其他数值方法的结合:

   将PML与其他数值方法相结合，例如有限元方法、矩量法等，从而扩展其应用范围。

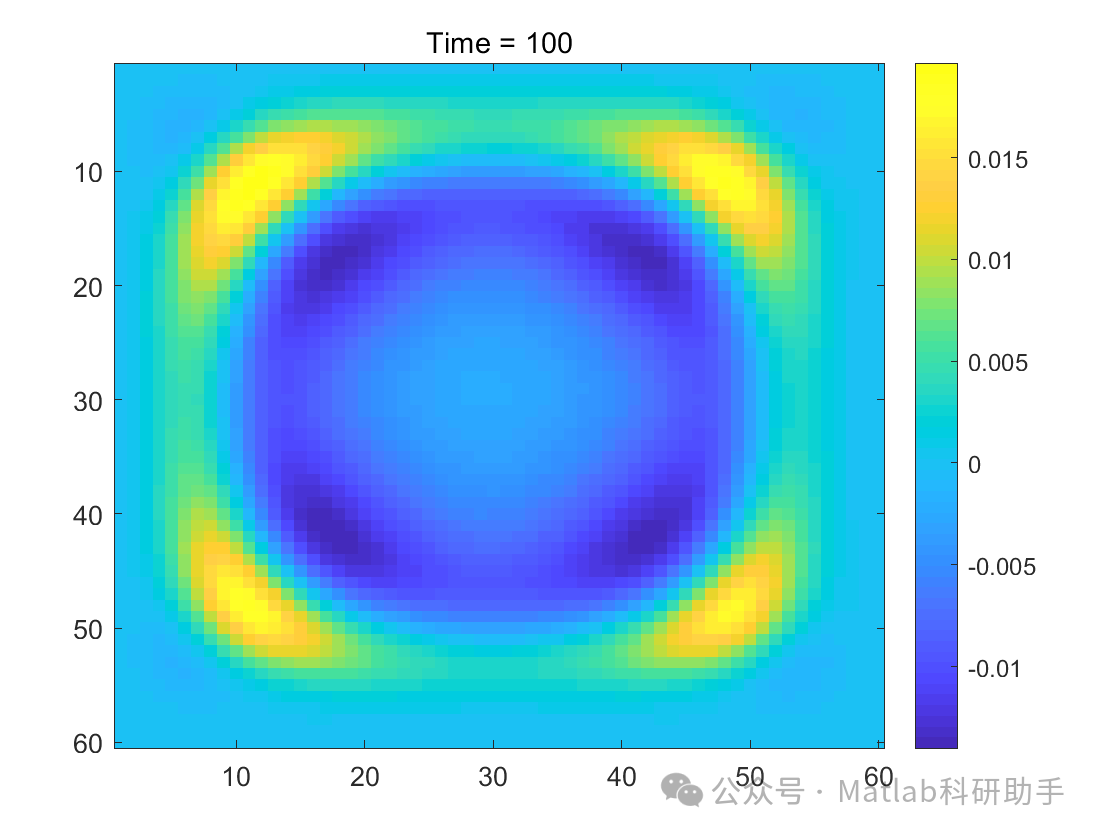

⛳️ 运行结果

🔗 参考文献

[1] 苏丁.基于完美匹配层边界的并行FDTD算法及其在光子集成中的应用研究[D].南京理工大学,2014.DOI:10.7666/d.Y2522099.

[2] 徐先蓬.PML-FDTD方法在分析二维负折射率材料中的应用[D].山东大学,2007.DOI:10.7666/d.y1065242.

[3] 方能胜.完美匹配层方法的稳定性分析[J]. 2009.
