🔥 内容介绍

色谱分析作为一种广泛应用于化学、生物、制药等领域的分离和检测技术，其输出的色谱图包含了丰富的样品信息。然而，实际获得的色谱图往往受到各种因素的影响，例如进样器残留、柱流失、检测器漂移以及环境噪声等，导致色谱图基线不平坦且伴有噪声。这些不理想的基线和噪声严重干扰了峰的识别、积分和定量分析的准确性，是色谱数据处理中亟待解决的关键问题。传统的基线校正方法，如移动平均、多项式拟合等，在面对复杂基线或尖锐噪声时往往效果不佳，甚至可能引入新的失真。近年来，基于稀疏性原理的方法在信号处理领域展现出强大的能力，为色谱图的基线估计和去噪提供了新的思路。特别是将色谱图基线视为一个在特定变换域下具有稀疏结构的信号，或通过引入稀疏基元（如微球）来逼近基线，为色谱图的基线估计和去噪提供了有效的框架。

色谱图基线的特性与挑战

理解色谱图基线的特性对于有效进行基线估计至关重要。典型的色谱图基线具有以下几个主要特征：

低频变化:
基线通常呈现缓慢变化的趋势，反映了长时间尺度的仪器漂移或柱流失等效应。
局部不规则性:
在某些区域，基线可能出现局部隆起或下降，这可能是由于溶剂峰的拖尾或微量污染物的影响。
噪声叠加:
高频的随机噪声叠加在基线上，使得基线的真实形态难以直接观察。
与峰的交叠:
重要的分析峰通常叠加在基线上，且有时峰宽较窄，与基线局部变化或噪声频谱存在一定程度的重叠，这增加了将峰与基线分离的难度。

传统方法在处理这些特性时面临诸多挑战。例如，移动平均虽然能一定程度上平滑基线，但容易模糊窄峰或改变峰形；多项式拟合适用于缓慢变化的基线，但难以处理复杂的局部波动；基于阈值的方法容易受到噪声的影响，且难以区分低浓度峰与基线波动。因此，需要更先进的方法来准确地估计和去除基线及噪声，从而获得干净、平坦的色谱图，为后续的峰检测和定量分析提供可靠的基础。

基于稀疏性的色谱图基线估计原理

稀疏性原理的核心思想是：一个复杂信号可以在某个特定的变换域或通过线性组合一组基元（原子）来实现简洁的表示，即在这个表示中只有少数非零系数。将这一思想应用于色谱图基线估计，主要有两种途径：

基线在特定变换域下的稀疏性: 许多自然信号（包括基线）在小波变换、傅里叶变换等特定变换域下具有稀疏性。例如，基线的缓慢变化特性使其在小波域的低频系数占主导地位，高频系数相对稀疏。基于此，可以通过对色谱图进行变换，然后在变换域中对基线和峰进行区分，再通过逆变换重构出基线。
基线由稀疏基元（原子）组合构成: 另一种更直观的理解是将基线视为由一系列简单的、稀疏的基元（如不同宽度和高度的微球、高斯函数等）线性叠加而成。这些基元通常用来模拟基线的局部变化或广阔的背景信号。通过寻找最少的基元组合来逼近原始色谱图的基线部分，从而实现基线估计。

在色谱图背景下，“稀疏性”可以体现在多个层面：

基线自身的稀疏表示:
在合适的变换域下，描述基线形状的系数是稀疏的。
用来构建基线的基元的稀疏组合:
通过选择少量合适的基元来逼近基线，这种组合本身是稀疏的。
峰与基线的稀疏差异:
色谱峰通常是尖锐的，在某个基元库中可能可以用少数原子（如高斯函数、洛伦兹函数等）来表示，而基线是缓慢变化的，可以用另一类原子来表示。通过对整个色谱图进行稀疏分解，可以将代表峰和基线的原子分离。

微球模型在基线估计中的应用

“微球”（或称为“形态学操作”中的“开运算”）是一种基于形态学图像处理概念的信号处理方法，其核心思想是利用一个结构元素（在这里可以理解为一个“微球”）在信号上进行滑动操作，从而提取信号的特定形态特征。在色谱图基线估计中，将微球作为稀疏基元来逼近基线是一种有效的方法。

具体而言，微球可以被看作是一个固定大小和形状的结构元素。在色谱图信号上进行“开运算”（即先腐蚀后膨胀）可以有效地去除窄峰，保留信号的低频成分和宽泛的背景。开运算的过程可以理解为用微球在信号底部滚动，所形成的轨迹就是基线的估计。通过调整微球的大小，可以提取不同尺度的基线信息。

将微球模型应用于稀疏基线估计，可以构建一个基元库，其中包含不同大小和形状的微球。基线则被视为这些微球的稀疏线性组合。基线估计问题转化为寻找一组系数，使得通过这些系数加权的微球之和能够最好地逼近原始色谱图的基线部分，同时使得非零系数的数量最少（即稀疏）。

通过求解上述优化问题，可以得到稀疏系数向量 ww，进而通过 Dw 重构出基线信号。这种方法能够有效地将尖锐的色谱峰从缓慢变化的基线中分离出来，因为微球基元更适合描述基线的形状而非尖锐的峰。

基于稀疏性的色谱图去噪

基于稀疏性的去噪方法可以应用于整个色谱图，或者在去除基线后对剩余的峰信号和噪声进行处理。

将去噪问题同样转化为稀疏表示问题。

假设干净信号 xx 在某个变换域（如小波域）下具有稀疏性，而噪声 nn 是高斯白噪声，通常在变换域下不具有稀疏性。

或者，如果将去噪和基线估计结合，可以构建一个更复杂的模型。例如，假设原始色谱图可以分解为基线 bb、峰信号 pp 和噪声 nn，即 y=b+p+ny=b+p+n。基线 bb 可以用微球基元稀疏表示，而峰信号 pp 也可以用另一组原子（如高斯函数）稀疏表示。噪声 nn 则被视为残差。

其中 DbDb 是微球基元字典，DpDp 是峰信号基元字典，wbwb 和 wpwp 分别是对应的稀疏系数向量。

通过求解这类稀疏优化问题，可以同时实现基线估计和去噪。稀疏性约束使得模型倾向于用最少的原子来表示信号，从而将具有稀疏结构的基线和峰从非稀疏的噪声中分离出来。噪声则被视为不符合稀疏表示的残差被去除。

方法实现与优化

实现基于稀疏性的色谱图基线估计与去噪通常需要以下几个步骤：

构建字典: 根据信号特性选择合适的基元来构建字典。对于基线，可以使用不同大小和形状的微球作为基元；对于峰，可以使用高斯函数、洛伦兹函数等作为基元。字典的构建是稀疏表示方法的关键步骤，字典的优劣直接影响到分解和重构的效果。可以采用固定字典或自适应字典学习的方法。
选择优化算法: 求解稀疏优化问题需要选择合适的算法。常用的算法包括：
- 贪婪算法:
  如匹配追踪 (Matching Pursuit, MP) 和正交匹配追踪 (Orthogonal Matching Pursuit, OMP)。这些算法迭代地选择与残差最匹配的原子。
- 凸松弛算法:
  如基追踪 (Basis Pursuit, BP) 和 Lasso。这些算法将非凸的 L0L0 范数松弛为凸的 L1L1 范数，可以通过迭代收缩阈值算法 (Iterative Shrinkage-Thresholding Algorithm, ISTA) 或快速 ISTA (Fast ISTA, FISTA) 等求解。
参数选择: 基于稀疏性的方法通常需要选择一些参数，例如正则化参数 λλ 或残差阈值 ϵϵ。这些参数的选择会影响基线估计和去噪的效果。可以通过交叉验证、L-曲线方法或基于先验知识进行选择。

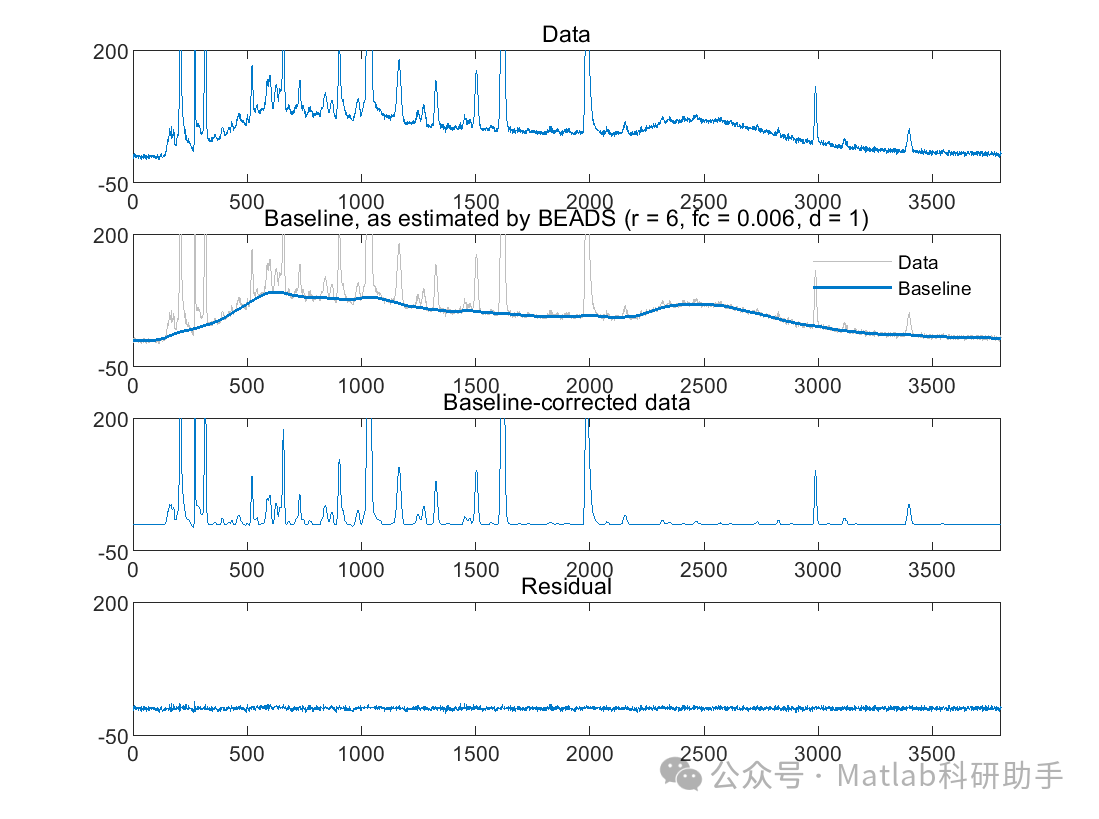

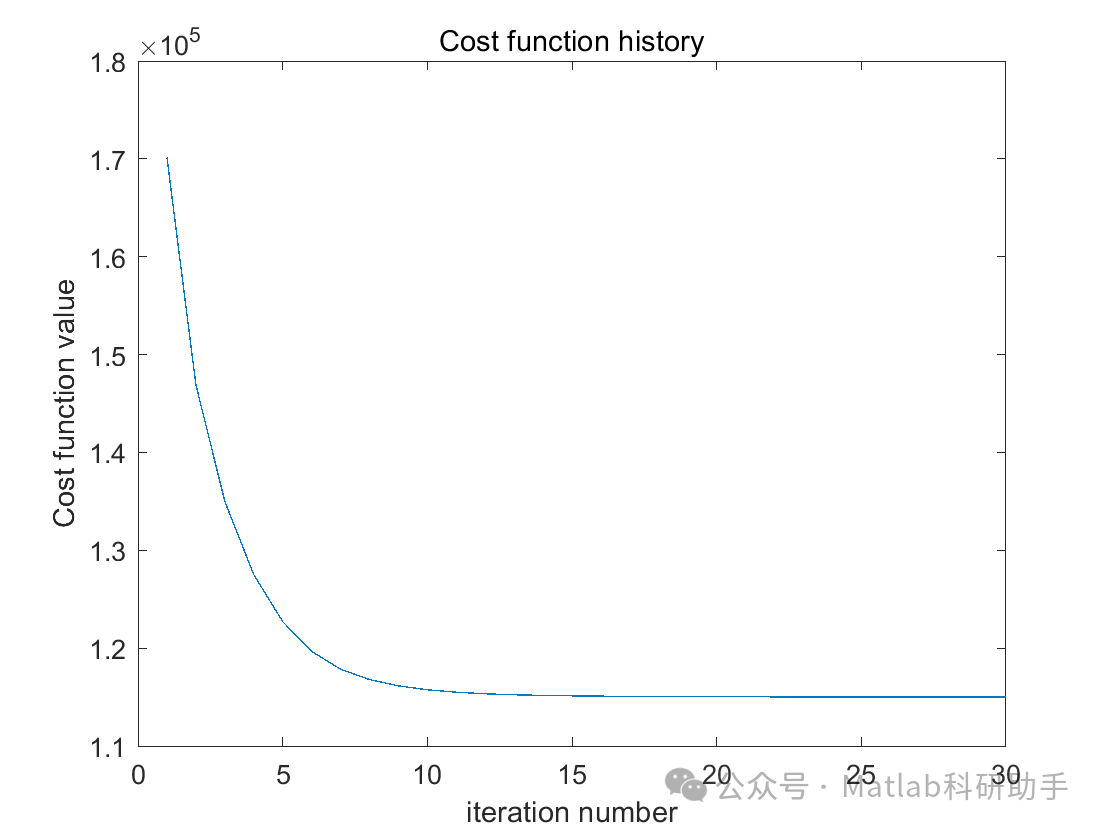

迭代优化: 有些方法可能需要迭代进行基线估计和峰信号提取，直到达到收敛条件。

优点与局限性

基于稀疏性（微球）的色谱图基线估计与去噪方法相较于传统方法具有以下优点：

更高的准确性:
能够更准确地分离基线和峰信号，尤其适用于复杂基线或低浓度峰。
更好的去噪效果:
能够有效去除噪声，提高信噪比，为后续分析提供更干净的数据。
灵活性:
通过构建不同的字典，可以适应不同类型的色谱图和基线形态。
理论基础坚实:
基于稀疏表示理论，具有较好的数学基础。

然而，该方法也存在一些局限性：

计算复杂度:
求解稀疏优化问题通常需要较大的计算量，尤其是对于大型数据集。
字典构建的挑战:
构建一个合适的字典来有效地表示基线和峰信号需要经验和专业知识。
参数选择的敏感性:
参数的选择对结果影响较大，需要仔细调整。
对于某些特殊基线或峰的挑战:
对于非常复杂的基线或与基线形态非常相似的峰，分离仍然具有挑战性。

结论

基于稀疏性原理，特别是利用微球作为基元进行色谱图基线估计和去噪，为解决色谱数据处理中的关键问题提供了强有力的新工具。通过将基线和峰信号表示为在特定字典下的稀疏组合，该方法能够有效地将它们从噪声中分离，获得更准确、更干净的色谱图。虽然在计算效率和参数选择方面仍需进一步优化，但随着稀疏表示理论和优化算法的不断发展，基于稀疏性的色谱图基线估计与去噪方法有望在色谱数据处理领域发挥越来越重要的作用，显著提升色谱分析的准确性和可靠性。未来的研究方向可以包括自适应字典学习、更高效的优化算法以及将稀疏性与其他信号处理技术相结合，以进一步提升方法的性能。
