🔥 内容介绍

无线通信系统的性能在很大程度上受到信道衰落和噪声的影响。为了在复杂多变的无线环境中实现可靠的数据传输，选择合适的调制方案和采用有效的抗衰落技术至例如接收分集至关重要。本文深入探讨了在不同信道模型（如AWGN、Rayleigh衰落和Rician衰落）下，BPSK、QPSK、16-QAM和64-QAM四种典型调制方案的误码率（BER）性能。此外，本文还研究了接收分集技术，特别是选择合并（SC）、等增益合并（EGC）和最大比合并（MRC）在对抗信道衰落、改善系统性能方面的作用。通过理论分析和仿真结果，本文旨在为无线通信系统的设计提供有益的参考，揭示不同信道条件、调制方式和分集技术组合对系统BER性能的影响规律。

关键词： 误码率（BER）；信道模型；调制方案；接收分集；选择合并（SC）；等增益合并（EGC）；最大比合并（MRC）；AWGN；Rayleigh衰落；Rician衰落

1. 引言

随着无线通信技术的飞速发展，用户对无线数据传输速率和可靠性的需求不断提高。然而，无线信道的固有特性，如多径传播、阴影衰落、快衰落等，会对信号传输造成严重衰减和失真，导致接收信号强度下降、符号间干扰（ISI）增加，从而显著降低系统的误码率（BER）。在无线通信系统中，BER是衡量系统性能的关键指标，直接反映了数据传输的可靠性。

为了应对复杂的无线信道环境，工程师们不断研究和改进无线通信技术。其中，调制方案的选择直接影响到系统的频谱效率和抗噪声性能。不同的调制方式在相同的信噪比（SNR）下具有不同的误码率性能。例如，高阶调制方案（如16-QAM、64-QAM）虽然能够提高频谱效率，但对信道衰落和噪声更为敏感。而低阶调制方案（如BPSK、QPSK）虽然频谱效率较低，但具有较好的抗噪声性能。

除了调制方案，接收分集技术是另一种有效的抗衰落手段。通过在接收端利用多个接收天线接收同一信号的不同副本，并对这些副本进行适当的处理，可以有效降低信道衰落的影响。不同的分集合并技术（如SC、EGC、MRC）在性能、实现复杂度和成本方面存在差异。

因此，深入研究不同信道模型下不同调制方案的BER性能，并探讨接收分集技术对系统性能的改善作用，对于无线通信系统的设计和优化具有重要的理论和实践意义。本文将针对这一问题展开详细研究。

2. 信道模型

无线信道是无线通信系统中最重要的组成部分之一，其特性直接决定了信号的传输质量。常见的无线信道模型包括：

加性高斯白噪声（AWGN）信道：
AWGN信道是最简单的理想信道模型，假设信道只引入均匀分布的随机噪声，且噪声的功率谱密度在所有频率上是常数。AWGN信道模型忽略了多径效应和衰落，通常用于评估调制方案在理想环境下的性能上限。
Rayleigh衰落信道：
Rayleigh衰落信道适用于没有直射径信号且存在大量独立、随机散射路径的情况。在这种信道中，接收信号的包络服从瑞利分布，相位服从均匀分布。Rayleigh衰落是一种典型的慢衰落或快衰落模型，取决于用户移动速度和信号载波频率。Rayleigh衰落信道对信号传输的影响较大，会导致严重的信号衰减和失真。
Rician衰落信道：
Rician衰落信道适用于存在一条主导直射径信号以及多条散射路径的情况。在这种信道中，接收信号的包络服从莱斯分布。Rician衰落的严重程度取决于直射径信号与散射径信号的功率比，通常用莱斯因子（K因子）来衡量。K因子越大，直射径信号越强，衰落越轻微，Rician衰落信道越接近AWGN信道；K因子越小，Rician衰落信道越接近Rayleigh衰落信道。

3. 调制方案

调制是将数字基带信号转换成适合在无线信道中传输的模拟信号的过程。不同的调制方案在频谱效率、抗噪声性能和实现复杂度方面存在权衡。本文主要关注四种典型的幅度相位调制（APSK）方案：

二进制相移键控（BPSK）：
BPSK是最简单的数字调制方案，每个符号携带1比特信息。它通过改变载波的相位来表示0和1。BPSK具有最好的抗噪声性能，但频谱效率最低。
四相移键控（QPSK）：
QPSK每个符号携带2比特信息，通过改变载波的四个相位来表示00、01、10、11。QPSK的频谱效率是BPSK的两倍，且抗噪声性能相对较好。
16-正交幅度调制（16-QAM）：
16-QAM每个符号携带4比特信息，通过同时改变载波的幅度和相位来表示16种不同的符号状态。16-QAM的频谱效率进一步提高，但对噪声和信道衰落更为敏感。
64-正交幅度调制（64-QAM）：
64-QAM每个符号携带6比特信息，通过同时改变载波的幅度和相位来表示64种不同的符号状态。64-QAM具有更高的频谱效率，但也对信道条件提出了更高的要求，其抗噪声性能和抗衰落能力相对较差。

4. 接收分集技术

接收分集技术是一种利用无线信道的空间多样性来提高系统性能的抗衰落技术。通过在接收端设置多个接收天线，接收同一信号的多个独立衰落的副本。这些副本的衰落是相互独立的，因此不太可能同时经历深度衰落，从而可以有效地减轻衰落的影响。接收端对这些接收到的信号副本进行合并处理，得到一个更强的、衰落更轻的信号，从而降低误码率。

常见的接收分集合并技术包括：

选择合并（Selection Combining，SC）：
SC选择所有接收天线中具有最大信噪比（或最大信号功率）的信号副本作为最终输出。SC实现简单，只需要测量每个天线的信号强度，然后选择最强的信号，但其性能提升相对有限。
等增益合并（Equal Gain Combining，EGC）：
EGC对所有接收到的信号副本进行加权求和，每个副本乘以一个相移因子使其相位对齐，然后进行等幅度的线性相加。EGC的性能优于SC，且实现复杂度适中。
最大比合并（Maximum Ratio Combining，MRC）：
MRC是理论上最优的线性合并技术。它对每个接收到的信号副本进行加权求和，权重与该天线的信道增益（信噪比）成比例。这意味着具有更好信道条件的天线将被赋予更大的权重，从而最大限度地提高了合并后信号的信噪比。MRC的性能最好，但实现复杂度相对较高，需要准确估计每个接收天线的信道状态信息。

理论上，对于具有NN个接收天线的接收分集系统，合并后的信噪比可以得到提升，从而改善BER性能。在Rayleigh衰落信道下，MRC的平均BER性能提升最显著。

5. 仿真分析与结果

为了定量分析不同信道模型、调制方案和接收分集技术对BER性能的影响，本文将采用计算机仿真方法进行研究。仿真将涵盖以下几个方面：

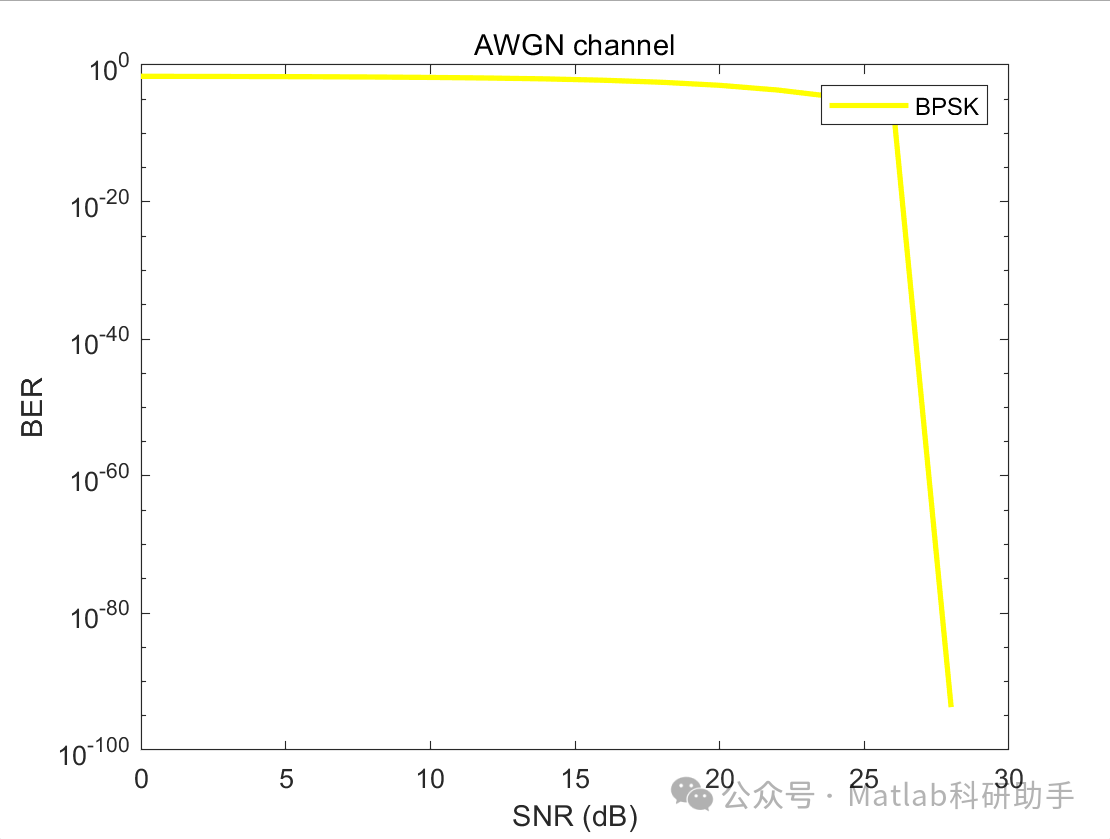

在AWGN信道下，仿真BPSK、QPSK、16-QAM和64-QAM的BER性能曲线。
仿真结果将验证理论分析的正确性，并展示不同调制方案在理想信道下的抗噪声性能差异。
在Rayleigh衰落信道下，仿真BPSK、QPSK、16-QAM和64-QAM的BER性能曲线（不使用接收分集）。
仿真结果将展示衰落信道对不同调制方案性能的严重影响。

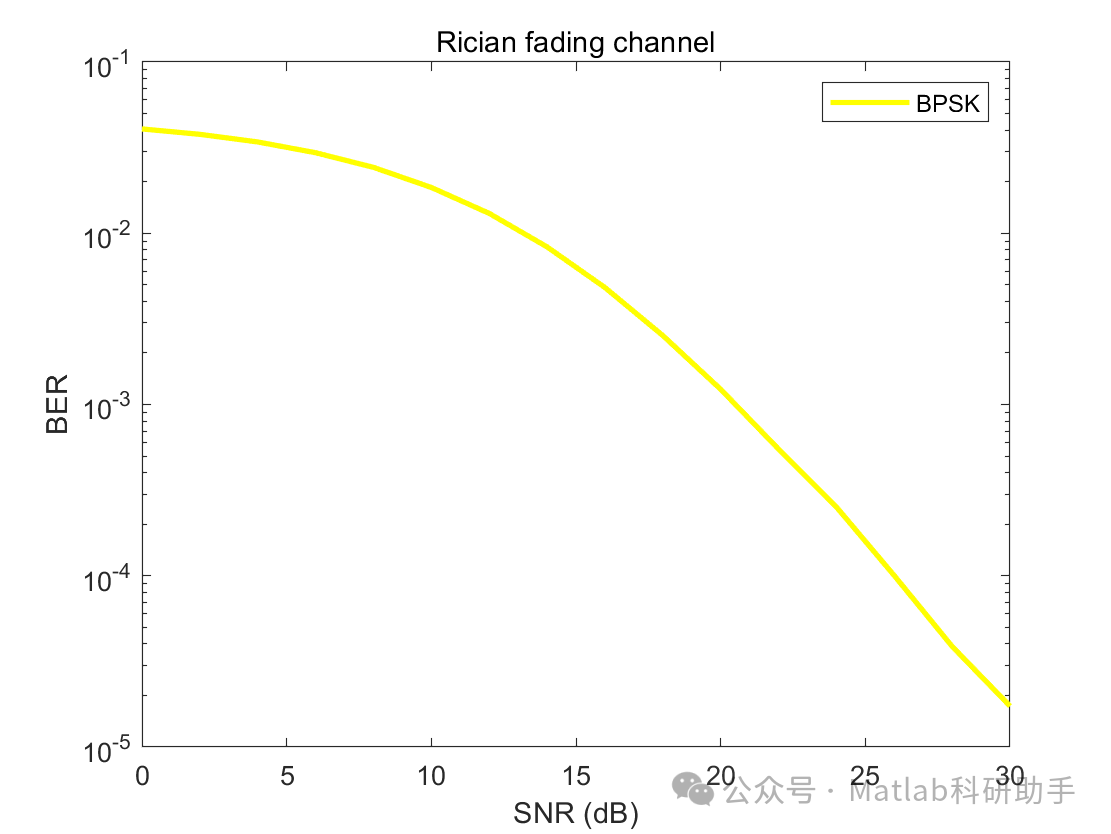

在Rician衰落信道下，仿真BPSK、QPSK、16-QAM和64-QAM的BER性能曲线（不使用接收分集），并改变莱斯因子（K因子）进行对比。
仿真结果将展示莱斯因子对BER性能的影响，以及Rician信道在不同K值下介于AWGN和Rayleigh信道之间的特性。

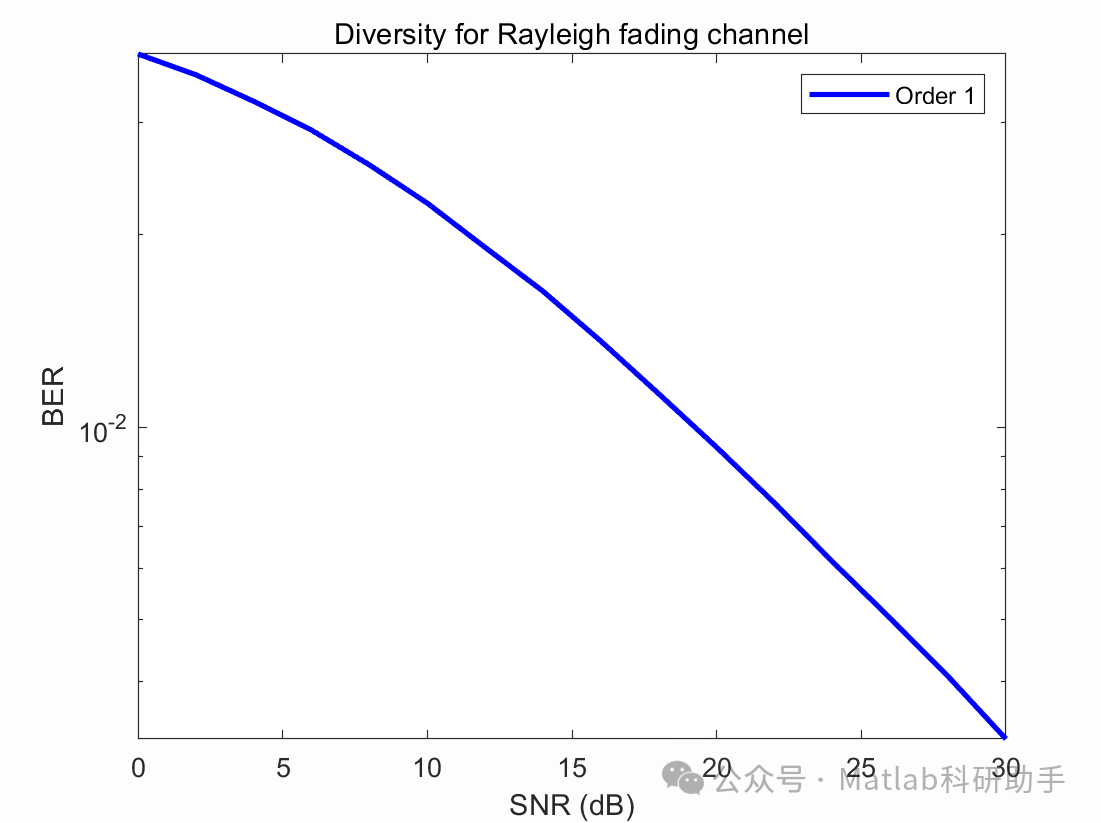

在Rayleigh衰落信道下，仿真BPSK、QPSK、16-QAM和64-QAM在应用SC、EGC和MRC接收分集技术时的BER性能曲线，并比较不同合并技术的性能差异。
仿真将使用不同的分集阶数（即接收天线数量），例如2天线、4天线，以展示分集阶数对性能的影响。

6. 仿真结果分析与讨论

根据仿真结果，我们可以进行如下分析和讨论：

调制方案对BER的影响：
在相同的信道条件下，低阶调制方案（BPSK、QPSK）通常具有更好的抗噪声性能，BER更低。随着调制阶数的增加（16-QAM、64-QAM），虽然频谱效率提高，但对噪声和衰落更敏感，BER会显著增加。在AWGN信道下，高阶调制可以通过提高信噪比来降低BER，但在衰落信道下，衰落的影响更为显著。
信道模型对BER的影响：
AWGN信道下，BER性能最优。Rayleigh衰落信道对BER的影响最严重，会导致BER显著增加。Rician衰落信道介于AWGN和Rayleigh信道之间，其BER性能随着莱斯因子（K因子）的增加而改善，逐渐接近AWGN信道下的性能。
接收分集技术对BER的影响：
接收分集技术能够有效对抗信道衰落，显著降低BER。在Rayleigh衰落信道下，接收分集的效果尤为明显。
不同合并技术的性能差异：
MRC的性能最优，其平均合并后信噪比最高，BER最低。EGC的性能次之，优于SC。SC的性能提升相对有限，但实现最简单。随着分集阶数的增加，所有合并技术的性能都会得到提升，但性能提升的幅度会逐渐趋于饱和。
调制方案与分集技术的联合影响：
在衰落信道下，即使采用高阶调制方案，通过应用接收分集技术也可以显著改善BER性能，使得在高频谱效率的同时实现可靠传输成为可能。例如，在Rayleigh衰落信道下，采用64-QAM并结合MRC接收分集，其BER性能可能优于未采用分集的16-QAM。
