🔥 内容介绍

在现代无线通信系统中，如何有效应对复杂且动态变化的信道环境是核心挑战之一。多径信道是无线通信中普遍存在的一种现象，其特征在于信号通过多条路径传播到达接收端，导致信号产生时延扩展、衰落和码间干扰（ISI）。为了减轻多径效应带来的不利影响，多种技术应运而生，其中直接序列扩频（Direct Sequence Spread Spectrum, DSSS）作为一种重要的抗多径和抗干扰技术，在各种无线通信标准和应用中发挥着关键作用。

本文旨在深入探讨在多径信道环境下，DSSS技术与二进制相移键控（Binary Phase Shift Keying, BPSK）、四相移相键控（Quadrature Phase Shift Keying, QPSK）和十六进制正交幅度调制（16-Quadrature Amplitude Modulation, 16QAM）相结合的传输（Tx）和接收（Rx）方案。我们将详细阐述DSSS的工作原理、其在多径信道中的优势，并分析其与不同调制方案结合时，在系统设计、性能评估以及实际应用中需要考虑的关键因素。通过对这些调制方式与DSSS结合在多径信道中的表现进行比较研究，我们可以更好地理解DSSS在提升通信系统鲁棒性方面的潜力。

第一部分：直接序列扩频（DSSS）的基本原理与多径信道效应

直接序列扩频是一种基于扩频码的展宽技术，其核心思想是将窄带信息信号与高速伪随机码（Pseudo-random Noise, PN Code）进行乘法运算，从而将信号的带宽展宽到远大于原始信息带宽。具体而言，在DSSS发射端，信息比特首先经过调制器进行调制，生成符号序列。然后，每个符号被与一个或多个PN码序列进行相乘。PN码序列的码片速率远高于符号速率，因此经过扩频后的信号带宽得到了显著展宽。在接收端，通过与本地生成的相同PN码进行相关解扩，可以将原始信息信号恢复，同时抑制带内干扰和多径分量。

多径信道对无线通信系统的影响主要体现在以下几个方面：

时延扩展：
由于信号通过不同路径传播，到达接收端时存在不同的时延。这种时延差导致同一符号的不同副本在时间上重叠，形成时延扩展。当最大的时延扩展超过符号周期时，就会产生严重的码间干扰（ISI）。
衰落：
不同路径上的信号经历不同的衰减，并且由于多径信号之间的相位差异，到达接收端的合成信号幅度会随时间和空间发生随机变化，形成衰落。这可能导致信号功率下降，甚至发生深度衰落，严重影响接收质量。
频率选择性衰落：
当信道的带宽小于信号带宽时，信道对不同频率分量的衰减和相移是不同的，这种现象称为频率选择性衰落。多径效应导致信道在频域上呈现梳状滤波器特性，对宽带信号影响尤为显著。

DSSS技术在多径信道中表现出独特的优势。首先，扩频信号具有“抗多径”能力。由于多径信号到达接收端的时间不同，只有与本地PN码对齐的主径信号才能通过相关解扩获得相关增益，而其他时延的多径信号由于与本地PN码失配，相关性较弱，其能量会被分散到整个频谱中，表现为噪声。这使得DSSS系统能够部分抑制多径干扰。其次，DSSS的宽带特性使得其能够抵抗频率选择性衰落。即使信道在某些频率点上发生深度衰落，由于信号能量分布在较宽的频带上，整个信号的衰落程度会相对减轻。最后，DSSS固有的伪随机特性使其具有良好的抗窄带干扰能力。窄带干扰在接收端经过相关解扩后，其能量会被分散到整个扩频带宽中，表现为低功率的噪声，对解调影响较小。

第二部分：BPSK、QPSK和16QAM调制与DSSS的结合

BPSK、QPSK和16QAM是常用的数字调制技术，它们在频谱效率和抗噪声性能方面各有特点。将这些调制方式与DSSS技术相结合，可以构建出适用于不同应用场景的通信系统。

BPSK-DSSS： BPSK是最简单的数字调制方式，每个符号携带1比特信息，通过载波相位的0或180度来表示。与DSSS结合时，信息比特首先经过BPSK调制器生成±1的符号，然后与PN码序列相乘。接收端通过相关解扩和BPSK解调恢复信息。BPSK-DSSS系统的优点在于其简单性和鲁棒性，对噪声和干扰具有较强的抵抗能力。然而，其频谱效率较低，每个赫兹带宽只能传输1比特/秒的信息。
QPSK-DSSS： QPSK是一种更高效的调制方式，每个符号携带2比特信息，通过载波相位的0、90、180和270度来表示。与DSSS结合时，输入的2比特信息经过串并转换，分别进行BPSK调制（I路和Q路），然后I路和Q路信号分别与PN码相乘（或使用不同的正交PN码），再进行正交合成。接收端进行相关解扩后，分别对I路和Q路信号进行BPSK解调，恢复原始信息。QPSK-DSSS系统的频谱效率是BPSK-DSSS的两倍，但对噪声和非线性失真更为敏感。在多径信道中，QPSK-DSSS需要更精确的载波和符号同步才能获得良好的性能。
16QAM-DSSS： 16QAM是一种高阶调制方式，每个符号携带4比特信息，通过同时改变载波的幅度和相位来形成16个不同的星座点。与DSSS结合时，输入的4比特信息经过映射到16QAM星座点，生成复数符号。这些复数符号的实部和虚部分别与PN码相乘，然后进行正交合成。接收端进行相关解扩后，对接收到的复数符号进行16QAM解调。16QAM-DSSS系统具有更高的频谱效率，适用于对频谱资源要求较高的应用。然而，其对噪声、干扰和信道失真更为敏感，在多径信道中实现高性能需要更复杂的均衡和同步技术。

在多径信道中，不同调制方式与DSSS结合的性能表现存在差异。总体而言，随着调制阶数的提高，系统的频谱效率增加，但对信道环境的要求也更高。高阶调制方式（如16QAM）更容易受到多径引起的ISI和衰落的影响，需要更精确的信道估计和均衡技术来抵消这些不利因素。而低阶调制方式（如BPSK和QPSK）则相对更为鲁棒。

第三部分：具有多径信道的BPSK、QPSK和16QAM DSSS Tx和Rx实现细节

实现一个具有多径信道的BPSK、QPSK和16QAM DSSS系统需要仔细考虑发射端和接收端的各个模块。

发射端（Tx）设计：

数据源与编码：
生成原始信息比特流，可以根据需要进行信源编码和信道编码，以提高系统的纠错能力。
调制器：
根据选择的调制方式（BPSK、QPSK或16QAM），将信息比特映射为相应的调制符号。
PN码生成器：
生成高速的PN码序列。常用的PN码包括m序列和Gold码等。PN码的长度和特性对DSSS系统的性能至关重要。
扩频模块：
将调制符号与PN码进行乘法运算，完成信号的扩频。对于复数调制符号（如QPSK和16QAM），通常将实部和虚部分别与PN码相乘。
成形滤波器：
对扩频后的信号进行脉冲成形，以控制信号的频谱，减少码间干扰，并满足频谱规制要求。常用的成形滤波器包括根升余弦滤波器（Root Raised Cosine, RRC）。
上变频：
将扩频后的基带信号上变频到载波频率，准备通过天线发射。

接收端（Rx）设计：

下变频与中频处理：
接收到的射频信号经过下变频到中频，并进行滤波和放大。
同步模块：
这是DSSS接收端的关键模块。包括载波同步、符号同步和PN码同步。载波同步用于恢复接收信号的载波相位和频率；符号同步用于确定每个符号的起始位置；PN码同步用于与本地生成的PN码进行对齐。在多径信道中，PN码同步需要考虑多径延迟的影响，通常采用滑动相关或基于匹配滤波器的同步方法。
解扩模块：
将接收到的中频信号与本地生成的同步PN码进行相关运算。只有与同步PN码对齐的主径信号才能获得相关增益，从而将原始信息信号恢复。
匹配滤波器（可选）：
在解扩之前，可以采用匹配滤波器来最大化接收信号的信噪比。
解调器：
对解扩后的信号进行解调，恢复原始的调制符号。解调方式与发射端的调制方式相对应（BPSK解调、QPSK解调或16QAM解调）。
均衡器（对于高阶调制尤为重要）：
在多径信道中，尤其是对于高阶调制，均衡器可以用来补偿信道引起的ISI。均衡技术包括线性均衡（如最小均方误差均衡, MMSE）和非线性均衡（如判决反馈均衡, DFE）等。在DSSS系统中，由于其抗多径能力，均衡器的复杂度可以相对降低，但在严重的多径环境下仍然是必要的。
信道解码与信源解码：
对恢复的比特流进行信道解码和信源解码，最终得到原始的信息比特。

在多径信道环境下，接收端的PN码同步是最大的挑战之一。传统的PN码同步通常基于相关峰的检测。在多径信道中，多个多径分量都会产生相关的峰，需要区分主径和其他多径，并选择最强的路径进行同步，或者采用多径合并技术（如Rake接收机）来充分利用多径能量。

第四部分：多径信道中的性能分析与比较研究

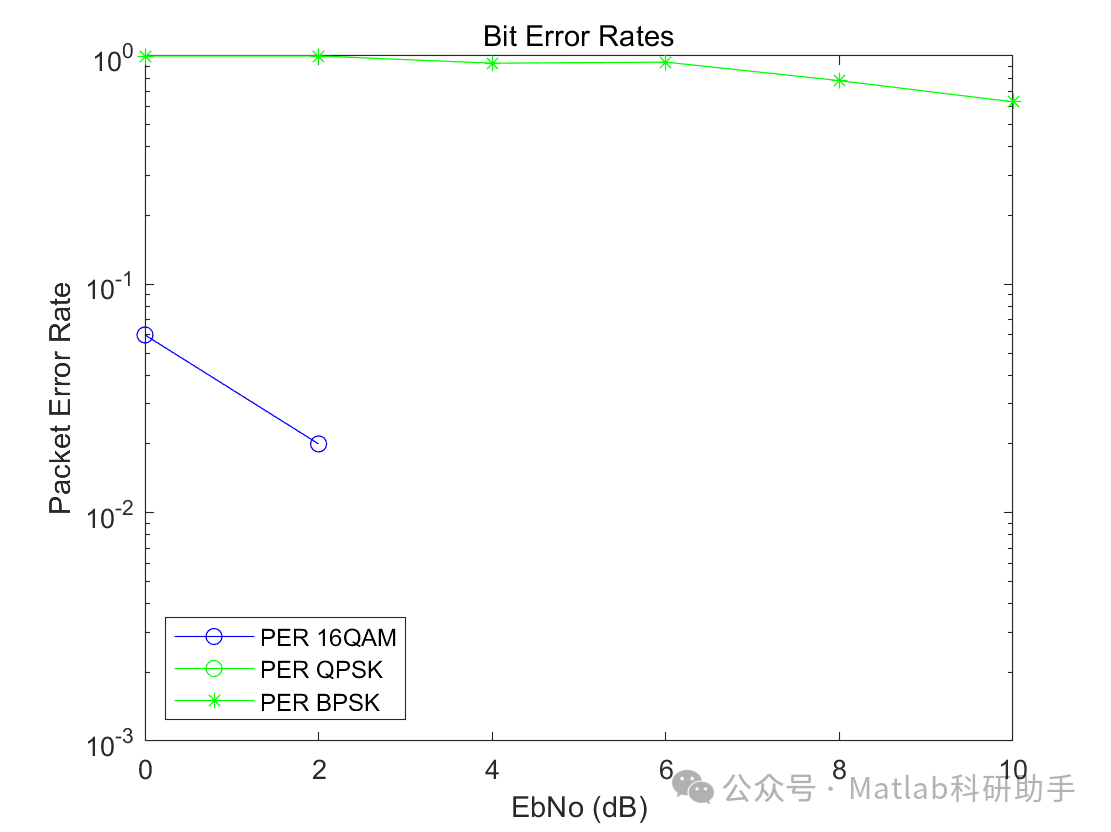

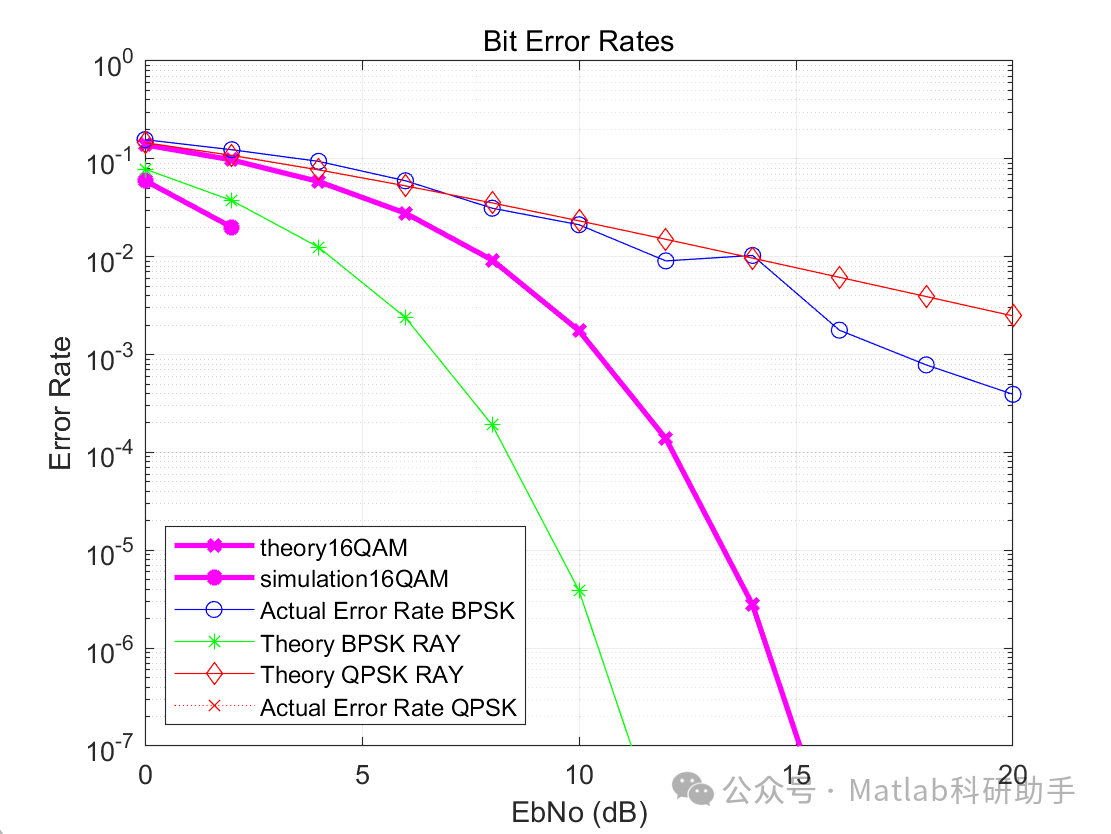

在多径信道中，BPSK、QPSK和16QAM DSSS系统的性能通常通过误码率（Bit Error Rate, BER）或误符号率（Symbol Error Rate, SER）与信噪比（Signal-to-Noise Ratio, SNR）的关系曲线来衡量。通过仿真或实际测量，可以比较不同调制方式在不同多径环境下（例如，不同时延扩展和衰落特性的多径模型）的性能表现。

性能影响因素：

扩频增益：
扩频增益是DSSS系统抗干扰和抗多径能力的关键。扩频增益等于PN码的长度。PN码越长，扩频增益越大，系统性能越好。
多径信道特性：
时延扩展、衰落类型（例如，瑞利衰落、莱斯衰落）、多径分量的数目和强度都会显著影响系统性能。时延扩展越大，ISI越严重，对系统性能的影响越大。深度衰落会导致接收信号功率急剧下降，增加误码率。
调制方式：
调制阶数越高，频谱效率越高，但对信道损伤越敏感。在相同的信噪比下，高阶调制方式的误码率通常高于低阶调制方式。
同步精度：
精确的载波、符号和PN码同步是保证系统性能的前提。同步误差会引入额外的噪声和干扰，降低系统性能。在多径信道中，同步的挑战更大。
均衡技术：
在多径严重的信道中，尤其对于高阶调制，均衡技术能够有效抑制ISI，提升系统性能。均衡器的复杂度和性能会直接影响系统的实现难度和成本。
Rake接收机：
Rake接收机是一种专门用于利用多径能量的技术。它通过多条支路分别对不同的多径分量进行解扩和合并，从而提高接收信号的信噪比。在多径能量丰富的情况下，Rake接收机能够显著改善DSSS系统的性能。

比较研究的关注点：

误码率性能：
在不同的信噪比下，比较BPSK、QPSK和16QAM DSSS系统在特定多径信道模型下的误码率。观察不同调制方式在相同信道条件下的性能差异。
频谱效率：
比较不同调制方式在相同的扩频增益下能够传输的数据速率。高阶调制方式具有更高的频谱效率。
抗多径能力：
通过改变多径信道的参数（如时延扩展、多径个数），观察不同调制方式对多径干扰的抵抗能力。评估是否需要均衡或Rake接收机等技术来提升性能。
系统复杂度：
比较不同调制方式和接收端技术（如同步、均衡、Rake）的实现复杂度。高阶调制和复杂的接收技术通常意味着更高的硬件和算法复杂度。
鲁棒性：
评估不同系统对信道参数变化、干扰和非理想因素（如同步误差）的敏感性。低阶调制方式通常具有更好的鲁棒性。

第五部分：结论

本文深入探讨了在多径信道环境下，基于BPSK、QPSK和16QAM调制的直接序列扩频（DSSS）传输与接收方案。我们详细阐述了DSSS的基本原理及其在多径信道中的优势，并对不同调制方式与DSSS结合的特点和性能影响因素进行了分析。

研究表明，DSSS技术作为一种有效的抗多径和抗干扰技术，能够显著提升无线通信系统在复杂信道环境下的鲁棒性。通过将DSSS与BPSK、QPSK和16QAM等调制方式结合，可以构建出适用于不同应用场景的系统，平衡频谱效率和抗信道损伤能力的需求。

在多径信道中，BPSK-DSSS系统具有最高的鲁棒性和最简单的实现，适用于对可靠性要求高但频谱资源有限的应用。QPSK-DSSS系统在保持一定鲁棒性的同时，提供了更高的频谱效率。而16QAM-DSSS系统则能实现更高的频谱效率，但对信道环境要求更高，需要更复杂的接收端处理技术（如精确的同步、均衡和Rake接收机）来克服多径引起的ISI和衰落。

未来的研究可以进一步深入探讨：
