🔥 内容介绍

在现代工业生产中，机械设备的稳定运行至关重要，而轴承作为机械设备的关键支撑部件，其运行状态直接影响着整机的性能和可靠性。一旦轴承发生故障，不仅会导致设备停机，造成巨大的经济损失，甚至可能引发安全事故。因此，对轴承进行及时、准确的故障诊断具有极其重要的意义。传统的轴承故障诊断方法多依赖于信号处理技术和人工特征提取，然而，随着工业系统的复杂化以及数据维度的不断增加，这些方法面临着鲁棒性差、特征提取依赖专家知识、难以适应非线性故障模式等挑战。

近年来，深度学习作为一种强大的数据驱动方法，在故障诊断领域展现出巨大的潜力。通过构建深层神经网络，模型可以从原始信号中自动学习具有判别性的高级特征，从而避免了繁琐的人工特征工程。然而，纯粹的深度学习模型往往需要大量的标注数据进行训练，在实际工业应用中，高质量的故障样本往往获取困难，这限制了其泛化能力。此外，轴承故障信号往往呈现出多尺度特性，不同故障类型可能在不同的频率或时间尺度上表现出显著的差异，如何有效地捕捉这些多尺度信息是轴承故障诊断中的一个重要问题。

字典学习作为一种重要的稀疏表示技术，通过学习一组基（字典）和对应的稀疏系数，可以将信号表示为字典元素的线性组合。其核心思想在于用少量“原子”（字典元素）来逼近原始信号，从而实现对信号的紧凑和有意义的表示。传统的字典学习模型在处理具有多尺度特性的信号时，往往需要人工设计多尺度字典或者采用多尺度分析方法进行预处理，这增加了方法的复杂性。

本文将深入探讨一种将多尺度分析与字典学习相结合的新型模型——加权多尺度字典学习模型（WMSDL），并着重阐述其在轴承故障诊断中的应用潜力。WMSDL模型旨在克服传统字典学习和纯深度学习模型的局限性，通过引入多尺度特性和权重机制，提高模型对轴承故障信号的表示能力和诊断精度。

一、加权多尺度字典学习模型（WMSDL）

传统的字典学习模型通常学习一个单一尺度的字典。然而，轴承故障信号常常包含不同尺度的信息，例如冲击信号可能在微秒级别出现，而磨损导致的振动变化可能在更长时间尺度上显现。为了有效地捕获这些多尺度信息，WMSDL模型引入了多尺度字典的概念。

1. 多尺度字典构建

WMSDL模型通过构建多个不同尺度的字典来对信号进行多尺度分解和表示。构建多尺度字典可以采用多种策略。一种常见的方法是利用多尺度分析工具，如小波变换或滤波器组，对信号进行分解，然后在不同尺度上学习相应的子字典。例如，可以通过小波分解将信号分解到不同的频带，然后在每个频带学习一个字典。另一种方法是直接在学习过程中引入多尺度约束，例如通过对字典原子的大小或频率特性进行限制。

2. 加权机制的引入

在轴承故障信号中，不同尺度的信息对于不同的故障类型可能具有不同的重要性。例如，对于冲击性故障（如点蚀），高频信息可能更为关键；而对于磨损导致的故障，低频或中频信息可能更为重要。传统的字典学习模型对所有尺度的表示给予同等的权重，这可能导致模型偏向于某些尺度而忽略其他重要尺度的信息。

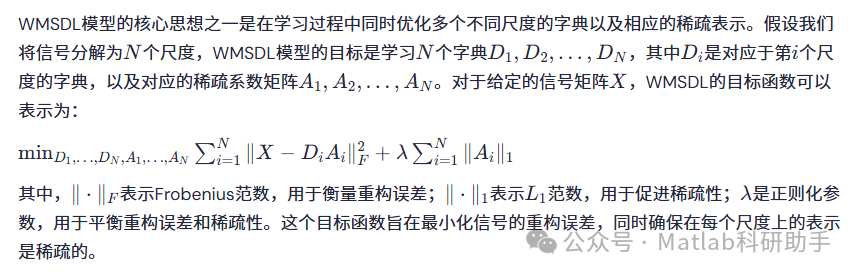

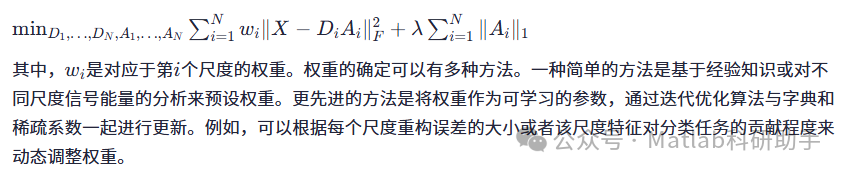

为了解决这个问题，WMSDL模型引入了加权机制。通过为不同尺度的字典学习和稀疏表示分配不同的权重，模型可以更加关注对故障诊断更有利的尺度信息。加权后的目标函数可以表示为：

min⁡D1,…,DN,A1,…,AN∑i=1Nwi∥X−DiAi∥F2+λ∑i=1N∥Ai∥1

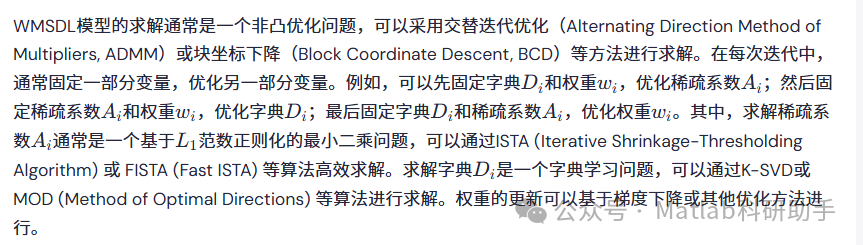

3. 模型求解

二、WMSDL模型在轴承故障诊断中的应用

WMSDL模型在轴承故障诊断中的应用流程主要包括以下几个步骤：

1. 数据采集与预处理

首先，需要采集轴承在不同运行状态下的振动信号。通常包括正常状态以及各种故障状态（如内圈故障、外圈故障、滚动体故障等）。采集到的原始信号可能存在噪声和工频干扰，需要进行必要的预处理，如滤波、去趋势等。

2. 信号分段

将连续的振动信号分段，形成用于模型训练和测试的样本。分段长度的选择需要考虑信号的周期性和故障特征的持续时间。适当的分段长度有助于捕捉完整的故障信息。

3. WMSDL模型训练

将分段后的信号样本输入WMSDL模型进行训练。在训练过程中，模型学习多尺度的字典和相应的稀疏表示，并根据设定的目标函数优化模型参数（字典、稀疏系数、权重）。训练过程旨在学习能够有效表示轴承故障信号的多尺度特征。

4. 特征提取

训练好的WMSDL模型可以用于提取故障特征。对于新的轴承振动信号样本，通过在训练好的多尺度字典下进行稀疏表示，得到的稀疏系数矩阵可以作为信号的多尺度特征表示。加权后的重构误差或者稀疏系数本身都可以作为故障诊断的特征。

5. 故障分类

提取到的多尺度特征可以输入到分类器中进行故障类型的识别。常用的分类器包括支持向量机（SVM）、神经网络（如多层感知机、卷积神经网络）、K近邻（KNN）等。分类器通过学习特征与故障类别之间的映射关系，实现对轴承故障的自动诊断。

6. 模型评估

使用独立的测试数据集对训练好的WMSDL模型及其配套的分类器进行性能评估。常用的评估指标包括准确率、精确率、召回率、F1分数等。通过与传统方法或单一尺度的字典学习方法进行比较，可以评估WMSDL模型的优势。

三、WMSDL模型在轴承故障诊断中的优势

与传统的轴承故障诊断方法相比，WMSDL模型具有以下几个显著优势：

多尺度特征提取能力：
WMSDL模型能够同时学习和表示不同尺度的信号特征，有效捕捉轴承故障信号的多尺度特性，从而提高对复杂故障模式的识别能力。
稀疏表示与降噪：
字典学习本身具有稀疏表示的特性，可以将信号表示为少量原子的线性组合，这有助于去除噪声和冗余信息，提高特征的鲁棒性。
加权机制的灵活性：
加权机制使得模型能够更加关注对故障诊断重要的尺度信息，提高了模型的判别能力。通过学习或预设不同的权重，可以适应不同类型故障的诊断需求。
数据驱动的特征学习：
WMSDL模型通过学习数据本身来构建字典和稀疏表示，避免了人工设计特征的繁琐过程，减少了对领域专家的依赖。
一定的鲁棒性：
多尺度表示和稀疏性有助于模型对噪声和信号变化具有一定的鲁棒性。

四、WMSDL模型面临的挑战与未来展望

尽管WMSDL模型在理论上和应用上展现出巨大的潜力，但也面临一些挑战：

模型复杂度与计算成本：
学习多个字典和加权参数增加了模型的复杂度，训练过程可能需要较高的计算资源和时间。
多尺度字典的构建策略：
如何选择合适的多尺度分解方法和字典构建策略仍然是一个需要深入研究的问题。不同的方法可能会影响模型的性能。
权重的学习与优化：
如何有效地学习和优化权重，使其能够准确反映不同尺度信息的重要性，是提升模型性能的关键。
对非平稳信号的处理：
轴承故障信号往往是非平稳的，如何将WMSDL模型与适用于非平稳信号分析的方法相结合，是未来的研究方向。
小样本学习能力：
在实际工业应用中，故障样本往往是有限的，如何提高WMSDL模型在小样本情况下的泛化能力是一个重要的挑战。

未来的研究可以从以下几个方面展开：

结合深度学习架构：
将WMSDL模型作为深度学习网络的一个层或者模块，构建端到端的故障诊断模型，进一步提升模型的特征学习和分类能力。
引入先验信息：
将轴承的物理特性和故障机制等先验信息融入到WMSDL模型的构建和学习过程中，提高模型的解释性和鲁棒性。
分布式和并行计算：
利用分布式和并行计算技术加速WMSDL模型的训练过程，提高其在大规模数据集上的应用效率。
自适应权重学习：
研究更加智能和自适应的权重学习方法，使得模型能够根据信号的特性自动调整不同尺度信息的权重。
跨领域应用：
探索WMSDL模型在其他领域信号处理和特征提取中的应用潜力，例如图像处理、音频处理等。

结论

加权多尺度字典学习模型（WMSDL）作为一种将多尺度分析和加权机制融入字典学习框架的新型模型，为轴承故障诊断提供了一种有效的数据驱动解决方案。通过学习能够有效表示轴承故障信号的多尺度字典和稀疏表示，并根据不同尺度信息的重要性进行加权，WMSDL模型能够更准确地捕捉故障特征，提高故障诊断的精度和鲁棒性。尽管 WMSDL模型仍面临一些挑战，但其在理论和实践上的优势使其成为轴承故障诊断领域一个具有前景的研究方向。未来的研究应进一步探索模型优化、与其他方法的融合以及在实际工业环境中的应用，以充分发挥WMSDL模型在提升设备可靠性和降低生产成本方面的潜力。
