SP4533-3.7V锂电池充电放电使用电路

这个是我刚学电路的时候看上的一块电池电路，看他的数据手册上写着可以升压到5v输出，还有1A的电流输出，我嘞个豆直接就是满足我小单片机开发的使用，最近翻出来又用了用，给我整晕了，我的ESP32没吃到电流，这几天用了用总算搞明白了。
PS：数据手册上写的挺清楚，只怪我明明每一个字都认识，但是连起来就想了好久。

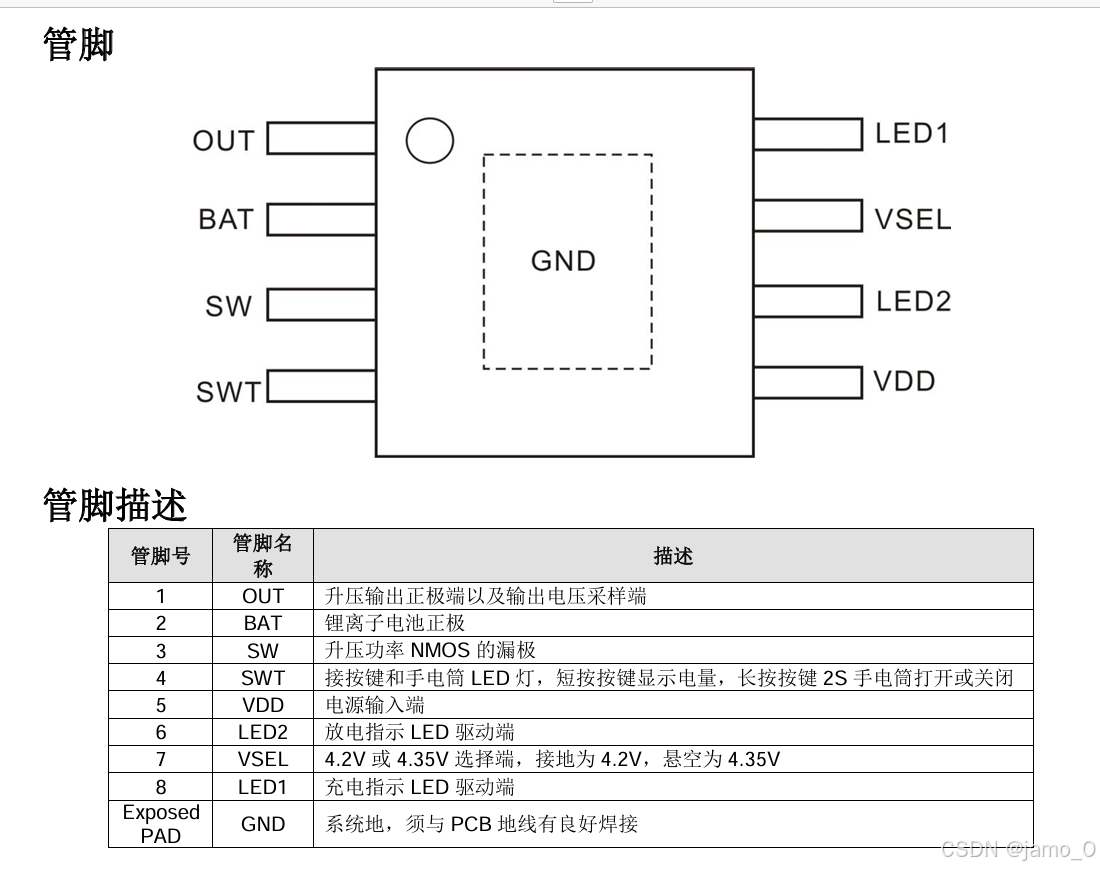

话不多说看图

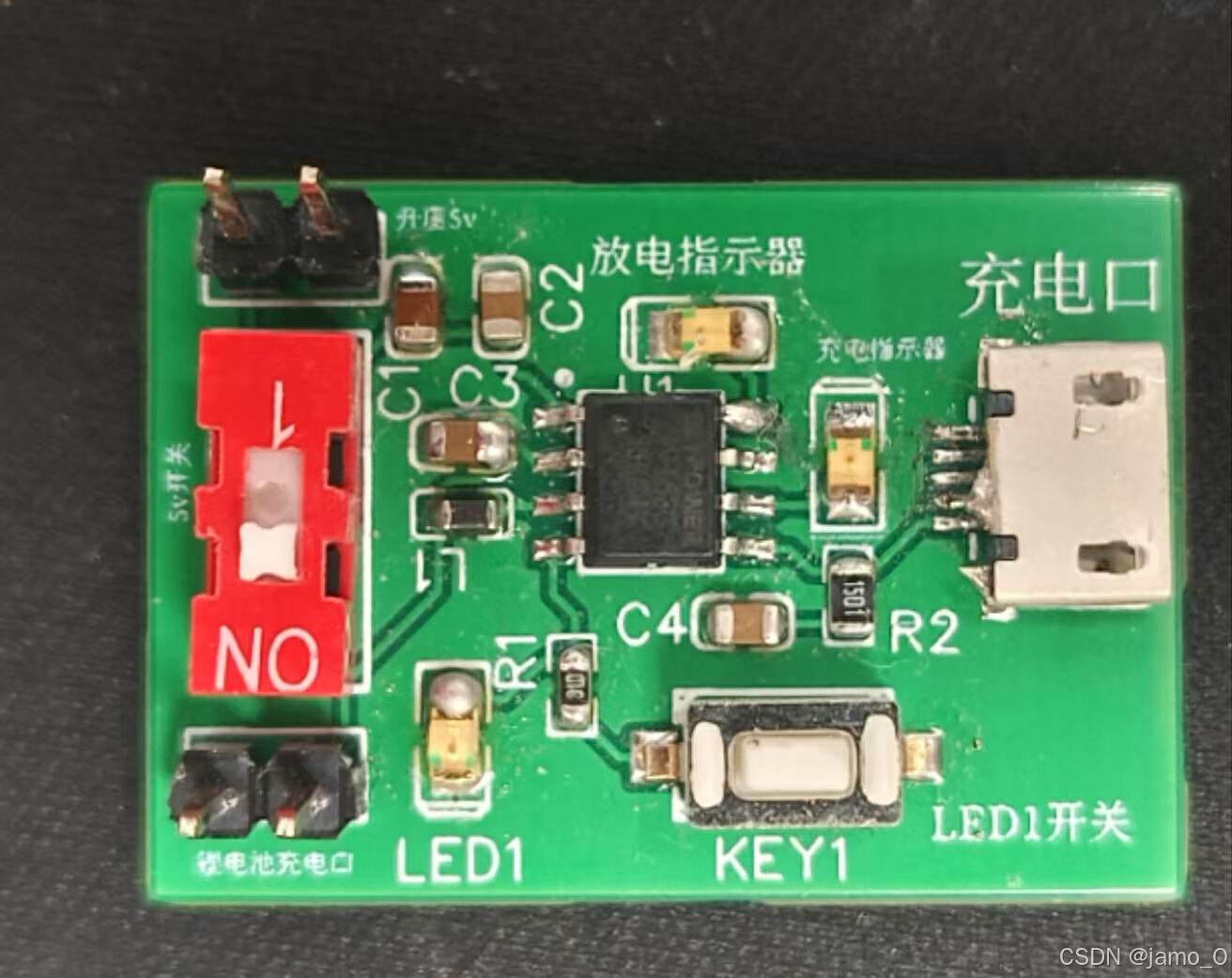

这个是我一年前的板子上面有几个漏洞，放电指示器其实是充电指示器，正好和充电指示器反过来,并且最好把电感换成功率电感（废话）

使用测试

简述：该芯片主要功能逻辑就是充电宝，SWT按钮是是关键，并且开启状态下OUT处能自动检测负载,

测试:未接电池时：

	条件.未接负载、供电口(5V)供电
	充电指示灯指示灯闪烁，电池充电端(BAT)为3.89上下
	OUT端输出为3.3V上下。
	长按可使手电打开，短按无法使放电指示灯打开.

测试：接电池时：

   @条件：未接负载、供电口不接，电池电压为4v上下
    OUT端有3.9v左右电压，放电LED未亮。
##### 短按按键：放电LED亮起，如果OUT端没有负载，一段时间后放电LED熄灭(这个时间差不多是17s)
			  在放电LED亮起时OUT口输出电压为5.1v

   @条件：接入负载、供电口不接，电池电压为4v上下
	OUT端有3.9v左右电压，放电LED未亮。
##### 短按按键：放电指示灯无法亮起。且电压一直为1v
	@条件：未接负载时##短按按键，使放电指示灯亮起，再等待T秒后接入负载。
	当   0<T<9  ,接入负载正常输出且放电LED常亮。

	当   9<T , 接入负载，会出现两种情况
	1.放电LED变暗，再将负载加大时可能恢复正常。
	(情况较少，突发情况会疯狂出现，有时候调大负载也没用)

	2.放电LED直接熄灭，没有输出。(情况较多)
	（以上的T是存在上下误差的，大约±1s，突发情况T可能为0.就是不正常了

测试：接电池and供电口供电·

	@条件：未接负载，电池(4.1V)存在后供电。
	充电指示器闪烁(1HZ)
	OUT输出为3.77V
	PS：芯片VDD变成了4.3？！，拔掉电池后回复成5.1v？？？原因未知？感觉像是极管的压降？？？
	@条件：接入负载，电池(4.1V)存在后供电。
	充电指示器闪烁(1HZ)
	OUT输出没有5v
	（存在负载的电路我功能板上使用可能是我在输出端和供电端加了一个二极管的原因，
	使得所用故障在插入供电后全部解决）
	拔掉供电后单片机不重启，自动放电指示灯亮起
