锂电池充放电电路设计与分析

Lithium battery charge

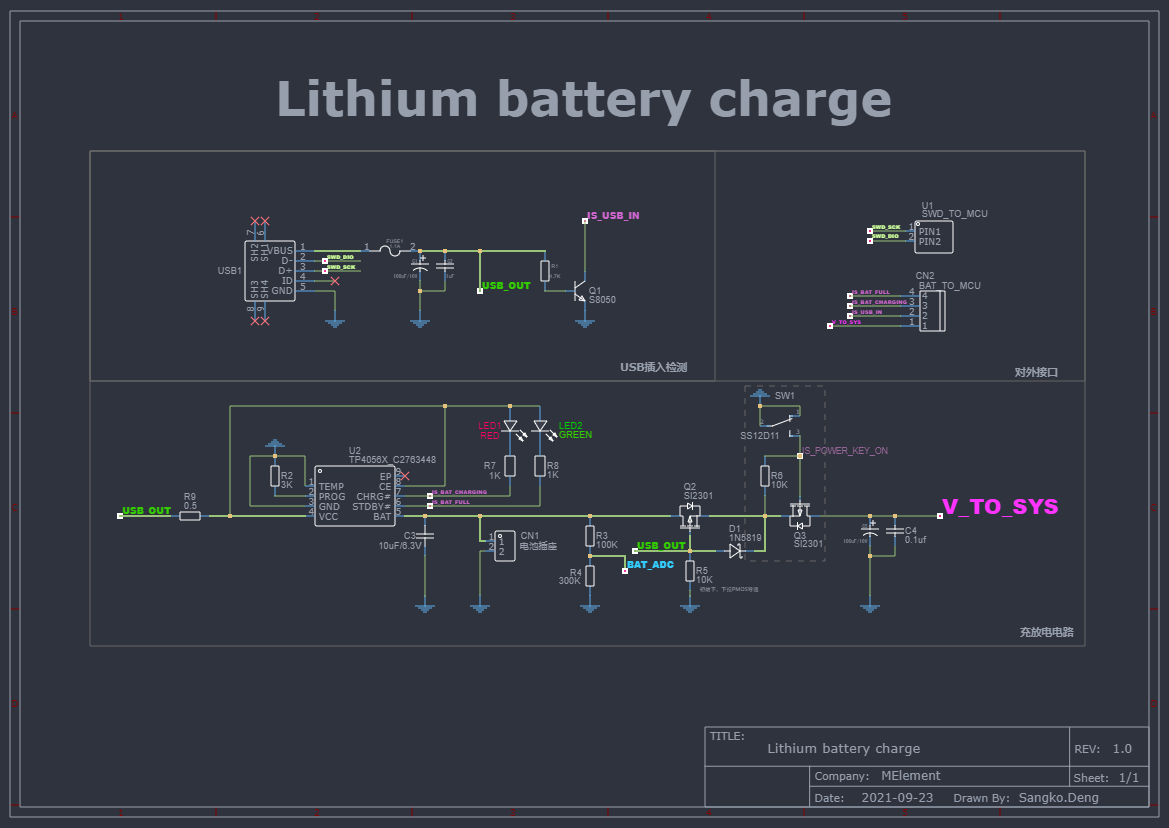

锂电池充放电电路

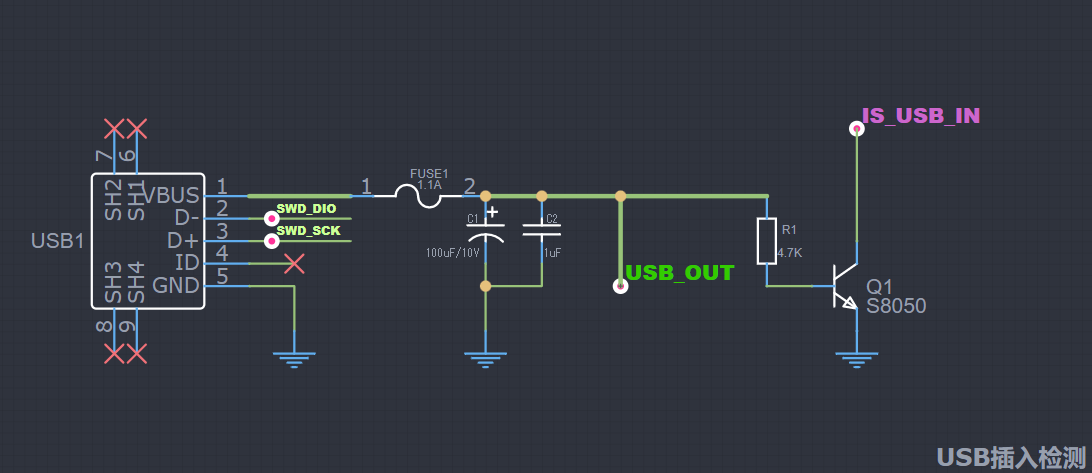

1. USB插入检测电路

1.1 FUSE1 : 自恢复保险丝，当后续的电路发生短路等故障时，自动启动保护作用来保护外围的电源，避免损坏。

因为经常出事故一般是电源出事故了，电源短路，如果你的电源没有保护功能，电源就可能发生烧坏等事故。因此，我们在设计 一款产品时，就要保证我们的内部电路不受损坏，同时也要保证不连累跟外接相连的其他外围电路。

选取FUSE为8v/1.1A的规格值，因为我们的这个电路正常工作时候，也就三四百毫安的电流，发生短路的时候，会瞬间产生较大的短路突变电流。

1.2

• 【100uf电解电容+ 1uf电容】 对USB输入电压进行稳压滤波。
• 【IS_USB_IN】当USB插入，连接三极管的基极的线路便有电流，驱动Q1导通，IS_USB_IN电位被接地的e极拉低。IS_USB_IN便可连接到MCU上作为检测USB是否插入进行判断，可用于充电动画等UI执行的条件、后期调试、售后产品检
