SOLIDWORKS PDM：更新参考关系替换零部件

SOLIDWORKS 的装配体模型，除了包含有基本的物理结构信息，还包含有了相关设计产品的父子结构关系，还有文件之间的参考引用关系，这个关系表达了零件的使用情况还有所处文件的地址位置。

参考引用关系是 SOLIDWORKS 里必要的学习课程，在设计中，我们经常需要对参考引用进行更新，比如替换零部件的工作。如果基于 SOLIDWORKS PDM，那么这个工作会变得非常简单。

我们可以通过 PDM 看到装配体里包含的父子结构与参考关系。也可以通过“使用处”来看到每一个零件所处的文件位置与物理结构逻辑。

这个逻辑一旦建立，将会在系统(PDM)内形成稳定的链接路径，那么文件进行移动与重命名，只要按照正确的方法，都不会对文件的结构造成影响。

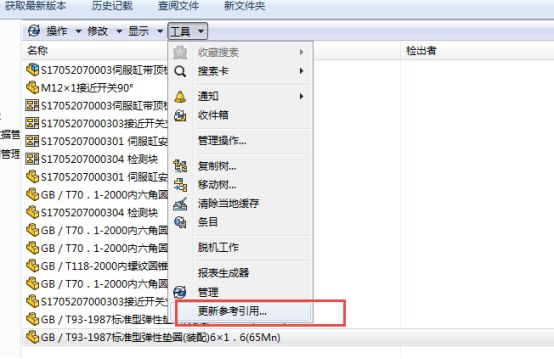

我们可以首先选择，要替换的零部件所在的装配体文件，然后再通过，“工具-更新参考引用”来进行替换。

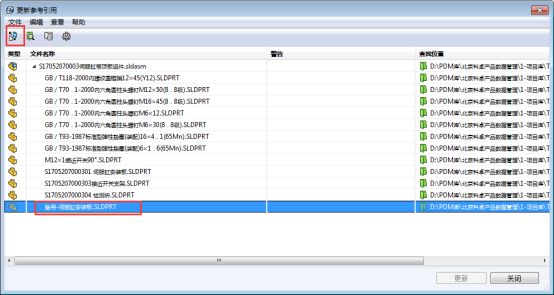

弹出工具窗之后，选择要替换的零部件，选择替换零部件功能。

然后点击确定之后，可以发现，零部件的替换就完成了，并且在系统里得到了反馈。

需要注意的是，这个替换，仅仅只是对系统检出之后的本地内存进行了改变，我们需要打开装配体进行关系更新，也可以删除替换之前的原零件，再次检入之后，就可以预览新版本的装配体了。
