项目中需要使用到CAN控制器SJA1000芯片，使用的主控芯片是ARM9，但是在ARM9上怎么调试也不通，不得已，只好先测试下51系列的单片机上是否可以和此芯片协同工作，需要排除芯片的问题，但是发现当你不太了解一个新芯片的时候，若要操作该芯片，而你又没啥经验，是需要费很大的功夫的。所以把过程详细的记录下来，以备复习。关键还是得仔细看芯片数据手册。

使用到的芯片和资料详细列出如下：

1. 主控芯片（STC89C52RC），CAN控制器（SJA1000T），CAN收发器（PCA82C250）似乎PCA82C251更好些

2. 下载对应的芯片手册，以及SJA1000独立的CAN控制器应用指南.pdf。

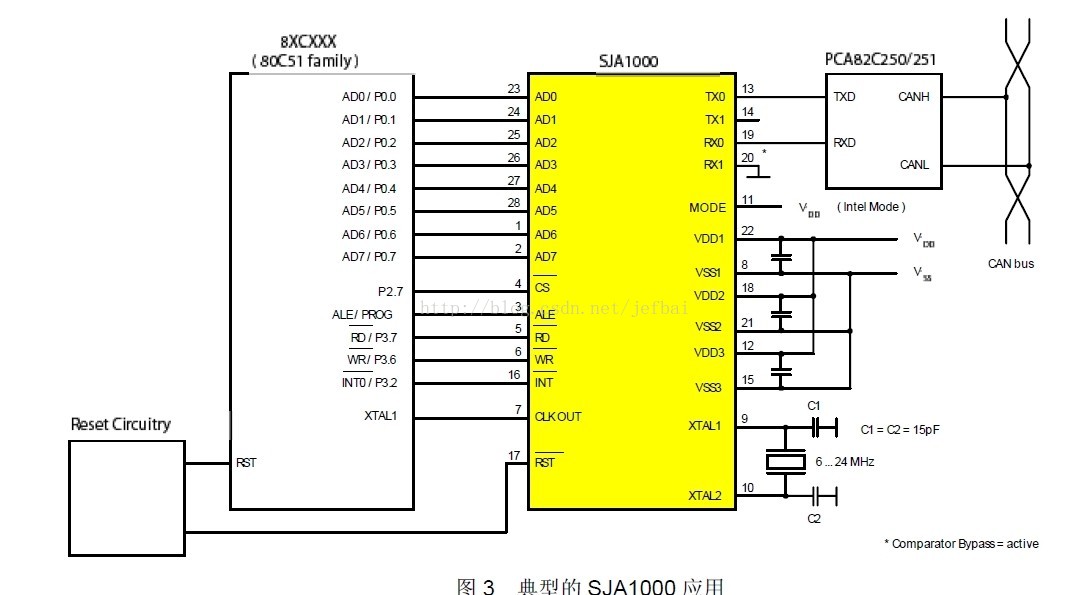

部分电路图：

其中需要注意的是复位单元设计，最好使用软件复位，我选择的是P2.6复位，另外SJA1000T的/INT端口需要添加上拉电阻，不然会恒为低。另外XTAL1和CLKOUT不连接，STC89C52由独立的11.592MHZ晶振提供频率，其他好像没啥需要特别注意的，只要按照电路图正确连接即可。下来就是编写测试代码。

过程主要参考应用指南，主要步骤如下：

设置串口工作模式，8n1
设置使用定时器1
设置工作方式2和波特率
启动定时器1，设置接收中断
设置外部中断优先级和中断方式（下降沿中断门）
使能全局和外部中断
复位SJA1000芯片，给引脚RST一个负脉冲。复位后默认是进入复位模式，但是最好还是确认芯片进入复位模式，然后输出提示信息，
设置时钟分配寄存器，主要是设置PeliCAN模式，接收RX0还是RX1中断
设置CLKOUT输出，设置验收码寄存器和验收屏蔽寄存器，这两个结合起来来过滤数据包，判断是否需要被本节点接收
配置总线定时器寄存器，设置发送频率和输出模式,确认进入自接收模式，发送数据

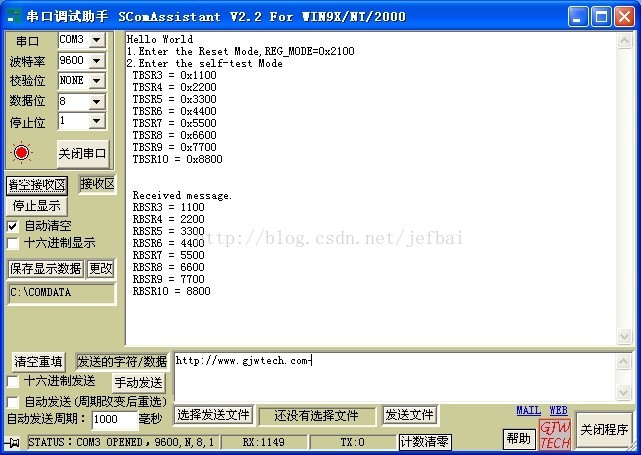

使用while循环等待中断到来，编译并下载到STC89C52芯片上，测试结果如下图所示：

设计源码：

/*------------------------------------------------------------------------------
HELLO.C

Copyright 1995-2005 Keil Software, Inc.
------------------------------------------------------------------------------*/

#include <REG52.H>                /* special function register declarations   */
                                  /* for the intended 8051 derivative         */

#include <stdio.h>                /* prototype declarations for I/O functions */
#include "sja1000_reg.h"  		  /* sja1000T的寄存器定义文件*/
#include <absacc.h>				  /* 主要是用于寻址外部存储器*/

sbit SJARst = P2 ^ 6; //复位控制

/*------------------------------------------------
The main C function.  Program execution starts
here after stack initialization.
------------------------------------------------*/
void main (void) {

/*------------------------------------------------
Setup the serial port for 9600 baud at 11.0592MHz.
------------------------------------------------*/
#ifndef MONITOR51
    SCON  = 0x50;		        /* SCON: mode 1, 8-bit UART, enable rcvr      */
    TMOD |= 0x20;               /* TMOD: timer 1, mode 2, 8-bit reload        */
    TH1   = 0xFD;                /* TH1:  reload value for 9600 baud @ 11.0595MHZ   */
    TR1   = 1;                  /* TR1:  timer 1 run                          */
    TI    = 1;                  /* TI:   set TI to send first char of UART    */
#endif
	PX0=1;                                          //外部中断0高优先级
 	IT0=1;                                          //设置INT0为下降沿中断
 	EX0=1;                                          //使能INT0中断

/*------------------------------------------------
Note that an embedded program never exits (because
there is no operating system to return to).  It
must loop and execute forever.
------------------------------------------------*/


    	printf ("Hello World\n");   /* Print "Hello World" */
	SJA_Init();//主要是使芯片复位
	/*
		Enter the reset Mode
	*/
	REG_MODE = 0x01;
	while((REG_MODE&0x01)!= 0x01);	//确定进入复位模式
	printf("1.Enter the Reset Mode,REG_MODE=0x%.4x\n",REG_MODE);

	REG_CDR = 0xc8;//设置时钟分频寄存器。CDR.7 = 1,PeliCAN模式；CDR.6（RX0激活，关闭RX1）  fCLKOUT = fOSC/2, CDR.3(Close the CLKOUT)
	REG_RBSA = 0x00;//RX缓冲器起始地址

	/*Configure acceptance code and mask register*/
	REG_ACR0 = 0xff;//验收码寄存器
    	REG_ACR1 = 0xff;
	REG_ACR2 = 0xff;
	REG_ACR3 = 0xff;

	REG_AMR0 = 0xff;//验收屏蔽寄存器，接收任何标识符的数据包
	REG_AMR1 = 0xff;
	REG_AMR2 = 0xff;
	REG_AMR3 = 0xff;


	/*configure bus timing registers*/
	REG_BTR0 = 0x00;
	REG_BTR1 = 0x14; //100k

	REG_IR_ABLE = 0x01;//Peli模式中断使能,接收中断使能，发送中断禁止

	REG_OCR = 0x1a;//设置输出模式：正常输出，从TX0口输出;TX1悬空

	REG_MODE = 0x0c; //进入自接收模式.CDR.3(选择单个验收滤波器),CDR.2 (此模式可以检测所有节点)

	while(REG_MODE != 0x0c);//确定进入自接收模式下
	printf("2.Enter the self-test Mode\n",REG_MODE);

	SJA1000_TxData();//发送数据
	printf("\n\n");
	//SJA1000_Rx_Display();//接收数据展示
	EA = 1;//使能全局中断
	while(1);
}


void SJA1000_TxData(void)
{
	while(REG_SR & 0x10);//当SJA1000不处于接收状态时才可继续执行，SR.4==0x1，正在接收，等待
    while(!(REG_SR & 0x08)); //SR.3=0,发送请求未处理完，等待直到SR.3=1
    while(!(REG_SR & 0x04)); //SR.2=0,发送缓冲器被锁。等待直到SR.2=1

	REG_TxBuffer0 = 0x08;//帧信息,标准帧，数据帧，8字节

	REG_TxBuffer1 = 0xFF;//标识符1
	REG_TxBuffer2 = 0xFF;//标识符2

	REG_TxBuffer3 = 0x11;//发送数据位：1
	REG_TxBuffer4 = 0x22;//发送数据位：2
	REG_TxBuffer5 = 0x33;
	REG_TxBuffer6 = 0x44;
	REG_TxBuffer7 = 0x55;
	REG_TxBuffer8 = 0x66;
	REG_TxBuffer9 = 0x77;
	REG_TxBuffer10 = 0x88;//here Over

 	SJA1000_Tx_Display();
	REG_CMD = 0x10;//自接收
	while(!(REG_SR & 0x08));//检测发送完毕
}
/************************************************************
		函数：ex0_int
		说明：中断服务程序
		入口：无
		返回：无

***********************************************************/
void handle_int(void) interrupt 0 using 1
{
 	if(REG_IR & 0x01)      //产生了接收中断
  {
  	 #pragma disable
	 printf( " Received message.\n");
	 printf( " RBSR3 = %x \n", REG_RxBuffer3 );
	 printf( " RBSR4 = %x \n", REG_RxBuffer4 );
	 printf( " RBSR5 = %x \n", REG_RxBuffer5 );
	 printf( " RBSR6 = %x \n", REG_RxBuffer6 );
	 printf( " RBSR7 = %x \n", REG_RxBuffer7 );
 	 printf( " RBSR8 = %x \n", REG_RxBuffer8 );
	 printf( " RBSR9 = %x \n", REG_RxBuffer9 );
	 printf( " RBSR10 = %x \n",REG_RxBuffer10);

  }
}
void SJA1000_Tx_Display(void)
{
	printf( " TBSR3 = 0x%.4x \n", REG_TxBufferRd3 );
	printf( " TBSR4 = 0x%.4x \n", REG_TxBufferRd4 );
	printf( " TBSR5 = 0x%.4x \n", REG_TxBufferRd5 );
	printf( " TBSR6 = 0x%.4x \n", REG_TxBufferRd6 );
	printf( " TBSR7 = 0x%.4x \n", REG_TxBufferRd7 );
	printf( " TBSR8 = 0x%.4x \n", REG_TxBufferRd8 );
	printf( " TBSR9 = 0x%.4x \n", REG_TxBufferRd9 );
	printf( " TBSR10 = 0x%.4x \n",REG_TxBufferRd10);
}/*显示发送的信息,之前直接使用发送缓冲区，这种方法是错误的，因为0x10开始的13个寄存器，读的时候是接收缓冲区，写的时候是发送缓冲区*/

void SJA_Init(void)
{
	//SJA1000复位
	 unsigned char i;
	 for(i = 0;i < 125;i++);
	 SJARst = 0;
	 for(i = 0;i < 125;i++);//给RST引脚一个低脉冲
	 SJARst = 1;
	 for(i = 0;i < 125;i++);
}

sja1000_reg.h定义：

/*
