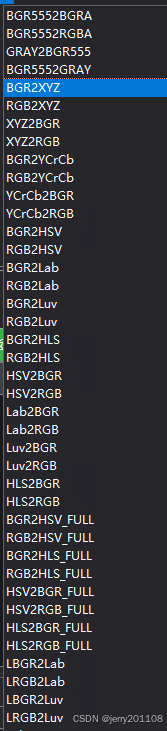

最近遇到很多颜色空间格式之间的互相转换，不清楚具体是什么含义，如BGR555、YCrCb、HLS、Luv、HSV、Lab、XYZ、Bayer等。

图像通道划分

单通道图像只有一个颜色分量，通常用于表示灰度图像。灰度图是一种只包含亮度信息的图像，每个像素通常用一个字节（8位）表示，其取值范围是0 - 255，0表示黑色，255表示白色。

三通道图像是最常见的彩色图像表示形式，如RGB（红、绿、蓝）和BGR（蓝、绿、红）
每个通道的值表示相应颜色分量的强度，范围通常是0 - 255。例如，在RGB图像中，一个像素点的值为(255, 0, 0)表示纯红色，(0, 255, 0)表示纯绿色，(0, 0, 255)表示纯蓝色。
在OpenCV中，默认读取的彩色图像是BGR格式。

在三通道的基础上增加了一个Alpha通道，用于表示透明度。Alpha通道的值范围也是0 -255，其中0表示完全透明，255表示完全不透明。
BGRA（Blue - Green - Red - Alpha）是一种图像像素格式。其中B代表蓝色通道，G代表绿色通道，R代表红色通道，A代表透明度通道。每个通道通常用一个字节（8位）表示，所以一个BGRA像素共占用32位（4个字节）。

RGB565是一种16位的RGB颜色编码格式。在RGB565格式中，“RGB”代表红（Red）、绿（Green）、蓝（Blue）三个颜色通道。其中红色通道（R）占用5位，这意味着它可以表示32种不同的红色强度值。绿色通道（G）占用6位，蓝色通道（B）占用5位。
RGB565将三个颜色通道的数据存储在一个16位的无符号整数中。通常按照高位到低位的顺序，先是红色通道的5位数据，然后是绿色通道的6位数据，最后是蓝色通道的5位数据。
例如，一个RGB565格式的颜色值0x1F3E1F
由于RGB565格式使用16位来表示一个像素的颜色，相比于24位（RGB888，每个通道8位）的真彩色格式，它占用的存储空间更少。

在色彩科学领域，XYZ是一种与颜色表示相关的色彩空间。XYZ色彩空间是一种基于人眼视觉特性的绝对色彩空间，它是由国际照明委员会（CIE）定义的。它旨在提供一种与设备无关的颜色表示方法，通过三个坐标值（X、Y、Z）来描述颜色。
在进行跨设备的颜色管理时，将图像从设备相关的RGB色彩空间转换到XYZ色彩空间，然后再转换到目标设备的RGB色彩空间，可以确保颜色在不同设备上的一致性。

在YCbCr空间中，Y表示亮度分量，Cb和Cr表示色度分量

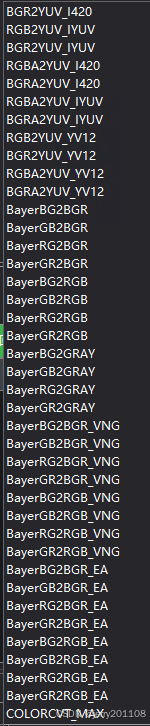

Bayer模式是一种常见的图像传感器的色彩滤波阵列（CFA）模式。在Bayer模式下，图像传感器的每个像素点只采集一种颜色信息（红、绿或蓝），其中绿色像素的数量通常是红色或蓝色像素数量的两倍，这是因为人眼对绿色更敏感。常见的Bayer模式有Bayer BG（蓝 - 绿顺序）等不同排列方式
由于Bayer模式下的图像每个像素只有一种颜色信息，而RGB图像每个像素包含红、绿、蓝三种颜色信息，所以需要将Bayer BG图像转换为RGB图像才能在大多数显示设备上正常显示或者进行进一步的图像处理，如色彩校正、图像增强等操作。

BGR2YCrCb=>

BGR2XYZ=>

BGR2HSV=>

BGR2Lab=>

BGR2Luv=>

BGR2HLS=>

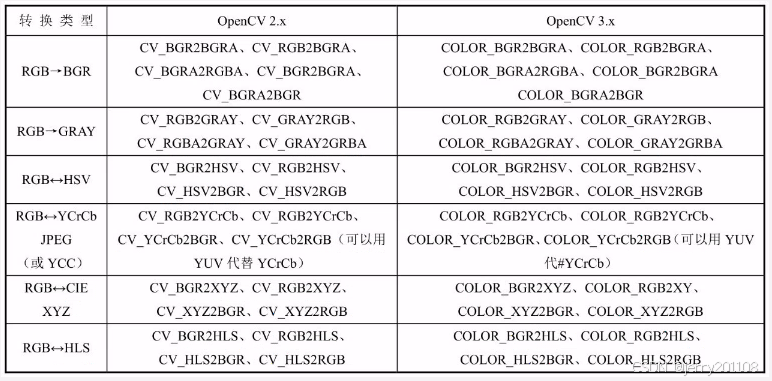

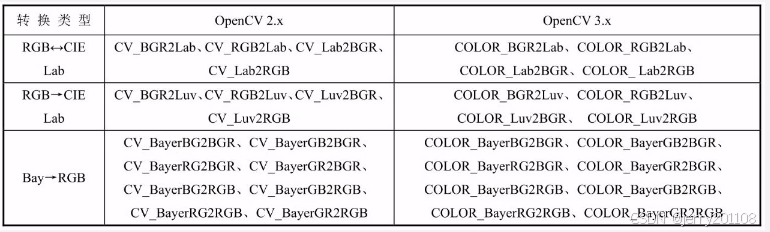

OpenCV中有8种色彩空间，即RGB、HSI、HSL、HSV、HSB、YCrCb、CIE XYZ、CIE Lab。

# 通过cv2.cvtColor()函数可以改变图像的色彩空间
cv2.cvtColor(frame,cv2.COLOR_BGR2RGB)
