设计制作12V5A开关电源_从变压器计算到反馈环路设计

        以变压器设计工具和反馈环路可视化设计两个工具为基础,设计一台12v5a的反激式开关电源,仅作原理展示,严格控制成本,不做诸如变压器挡墙套管等

        如有开发设计要求,可以联系博主

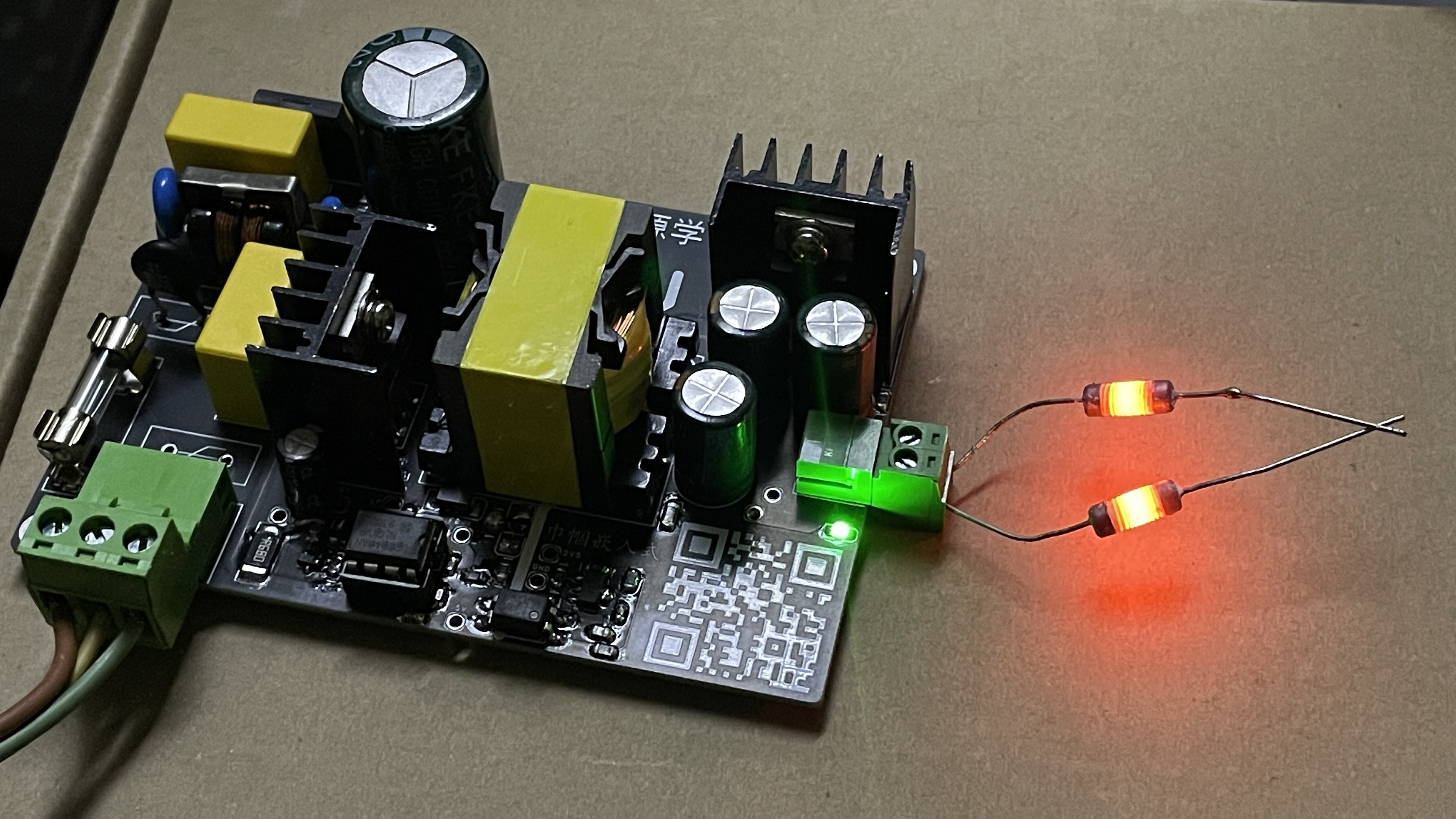

样机照片:

设计输出13.5v 5A

设计输入ac85-265

开关频率100k

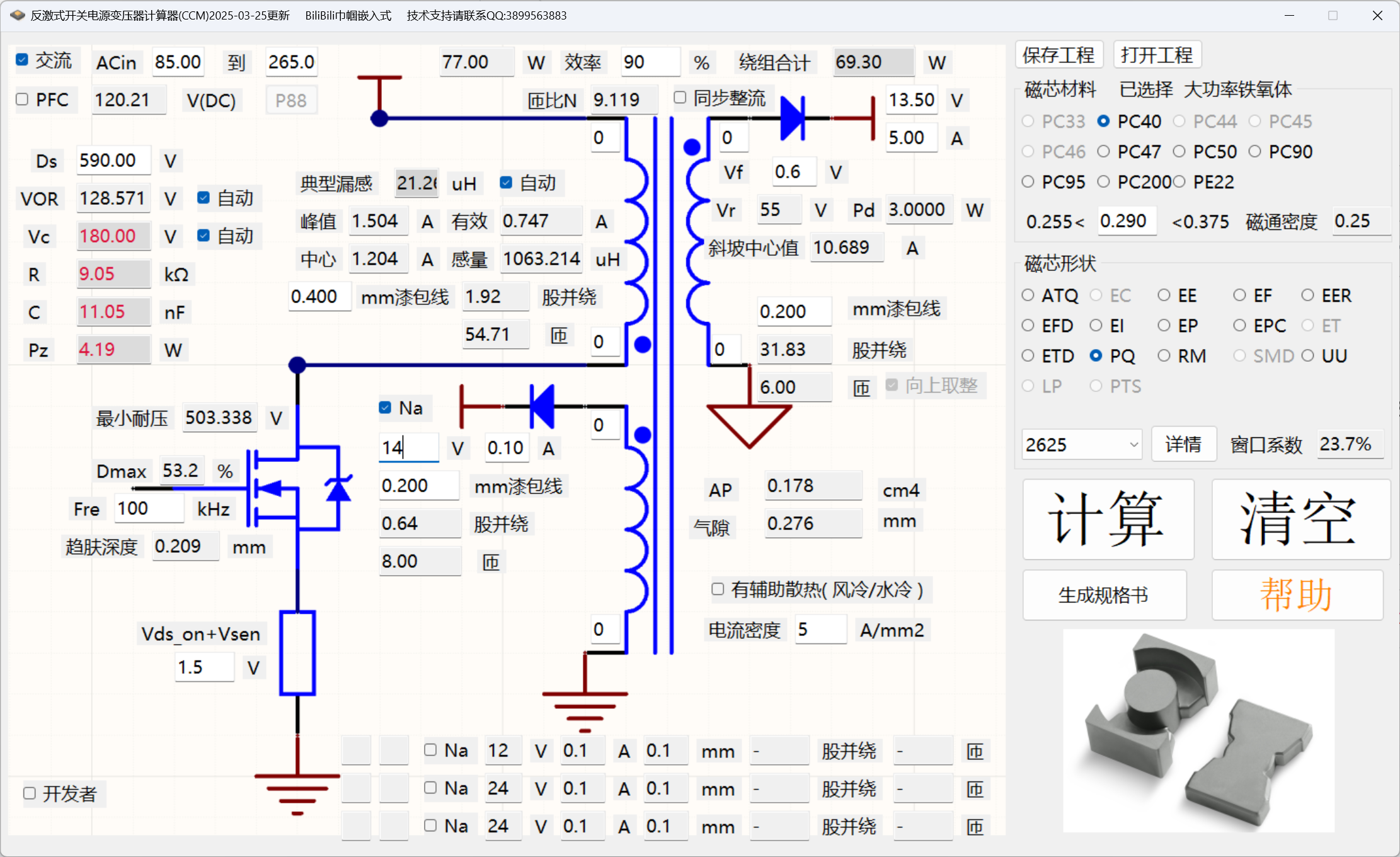

如下为变压器设计数据

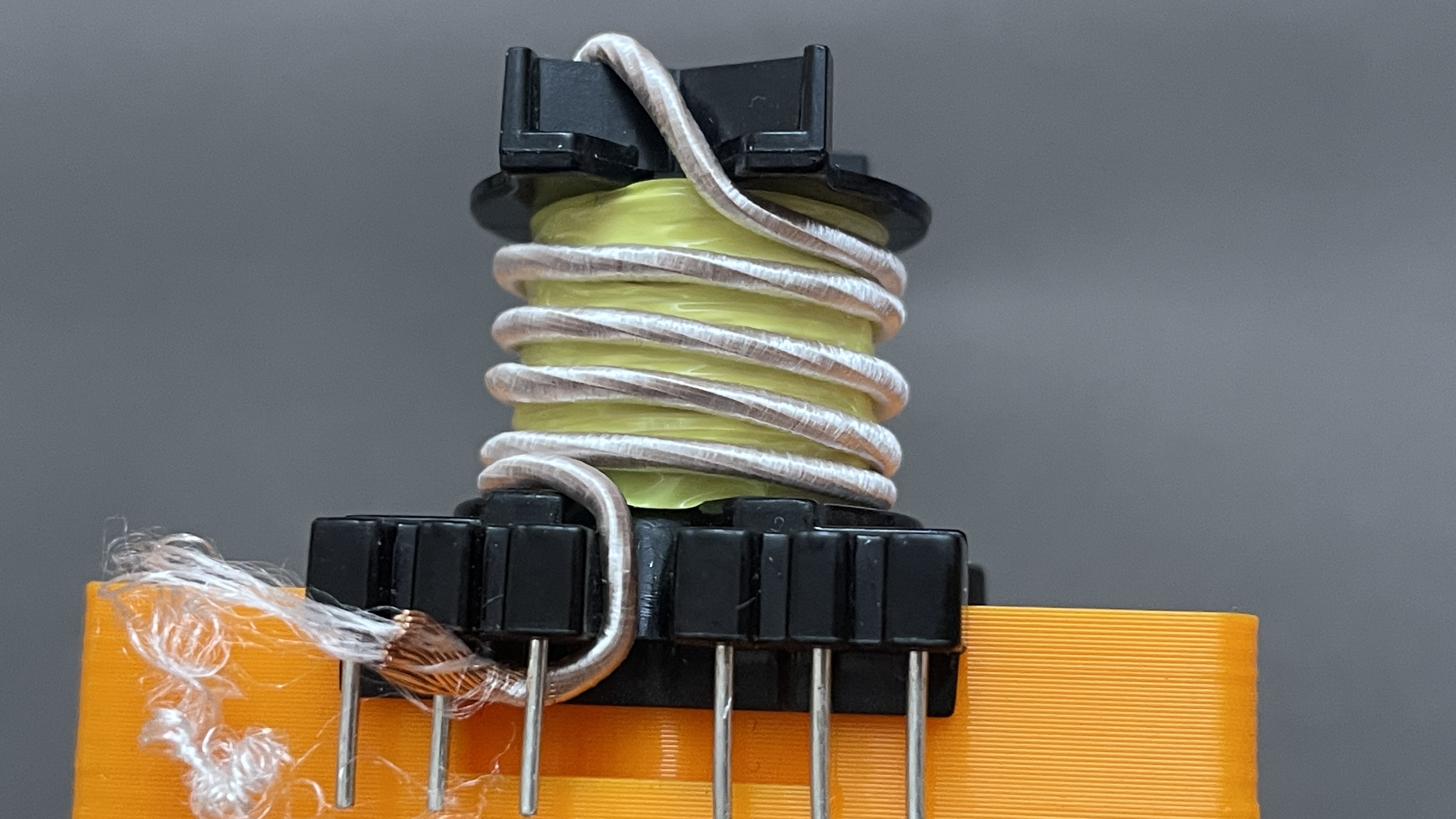

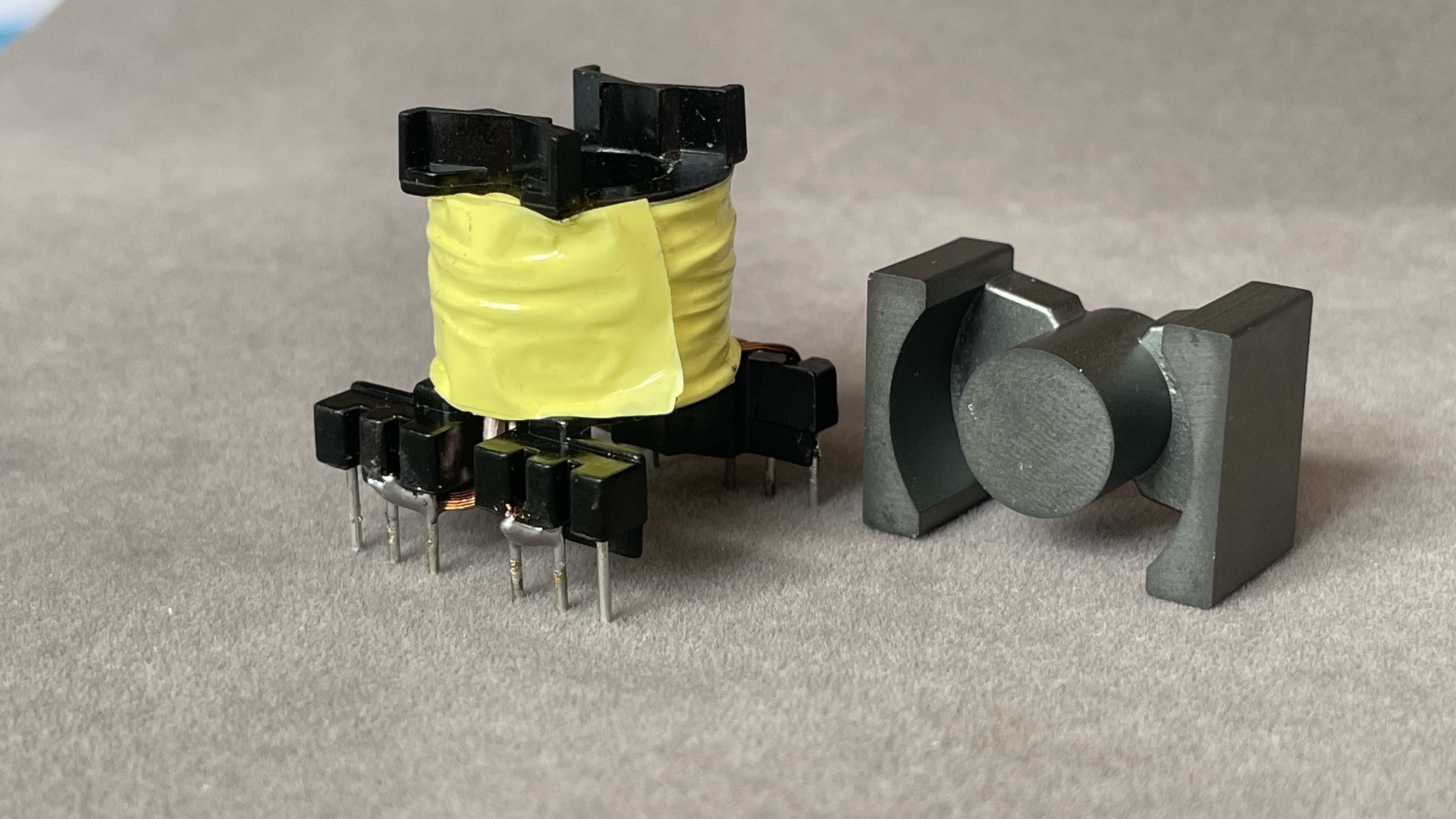

次级主输出电流较大,直接使用利兹线绕制变压器成品如图

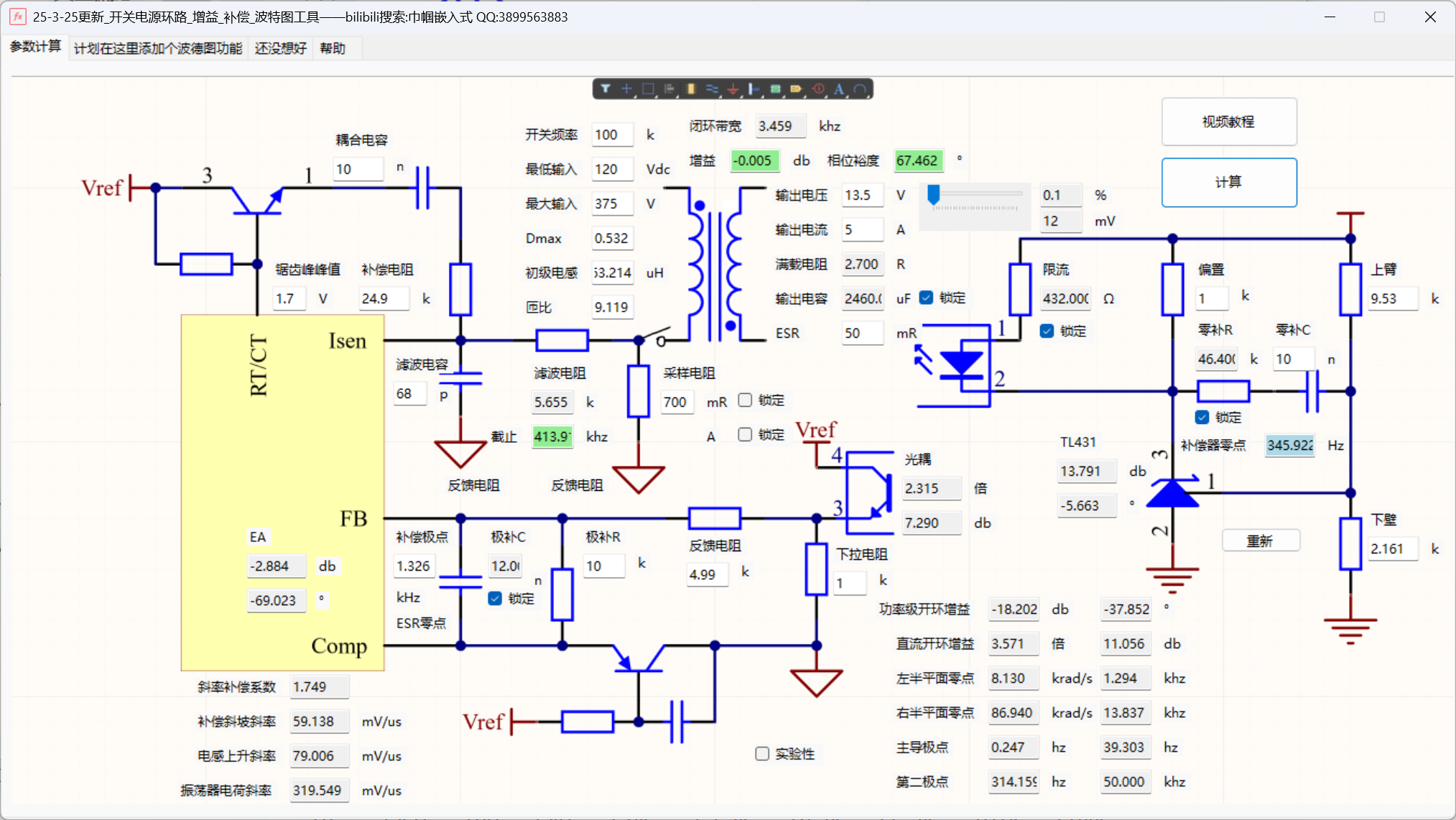

反馈环路设计如下

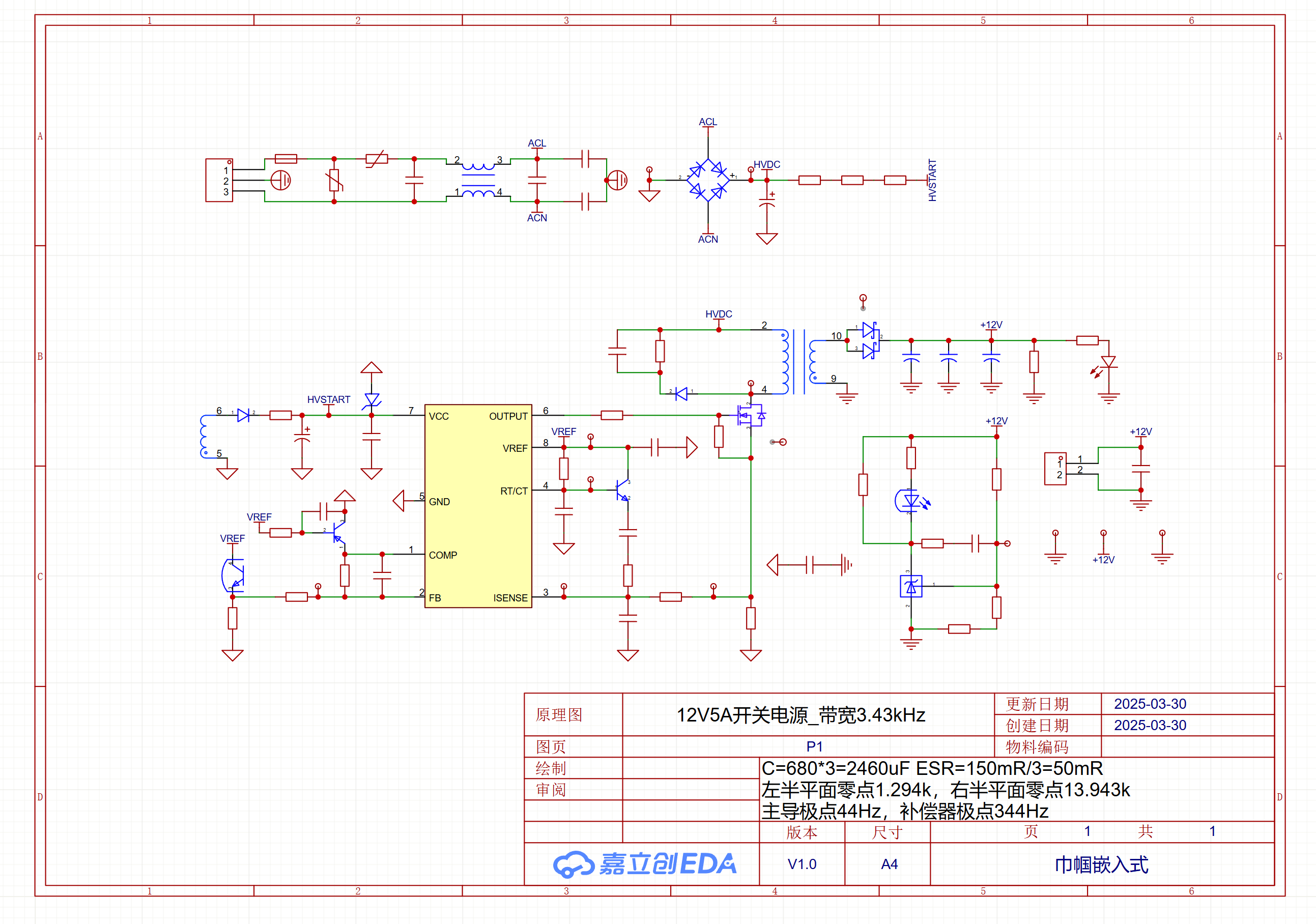

样机原理图如下

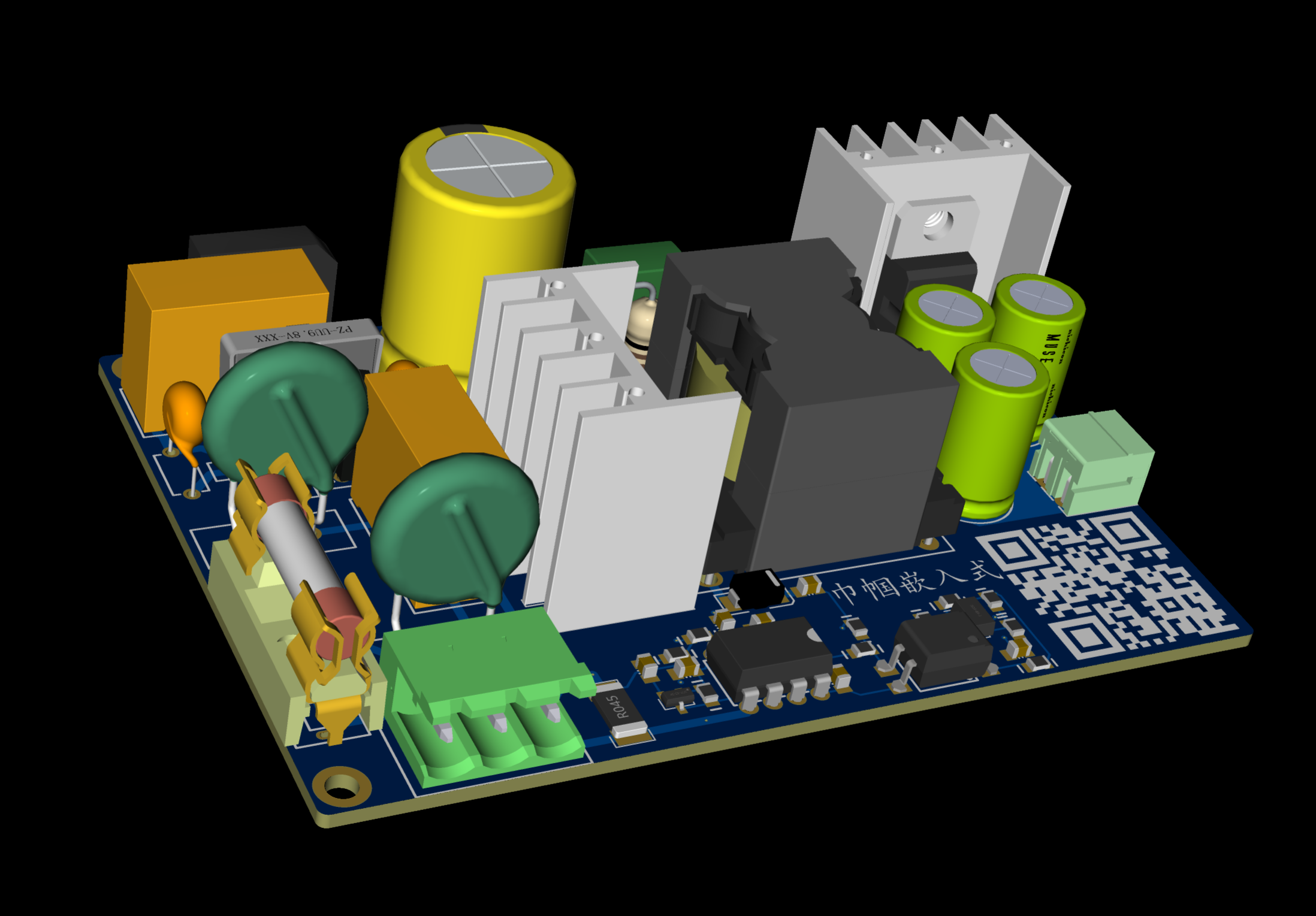

PCB三维设计图如下

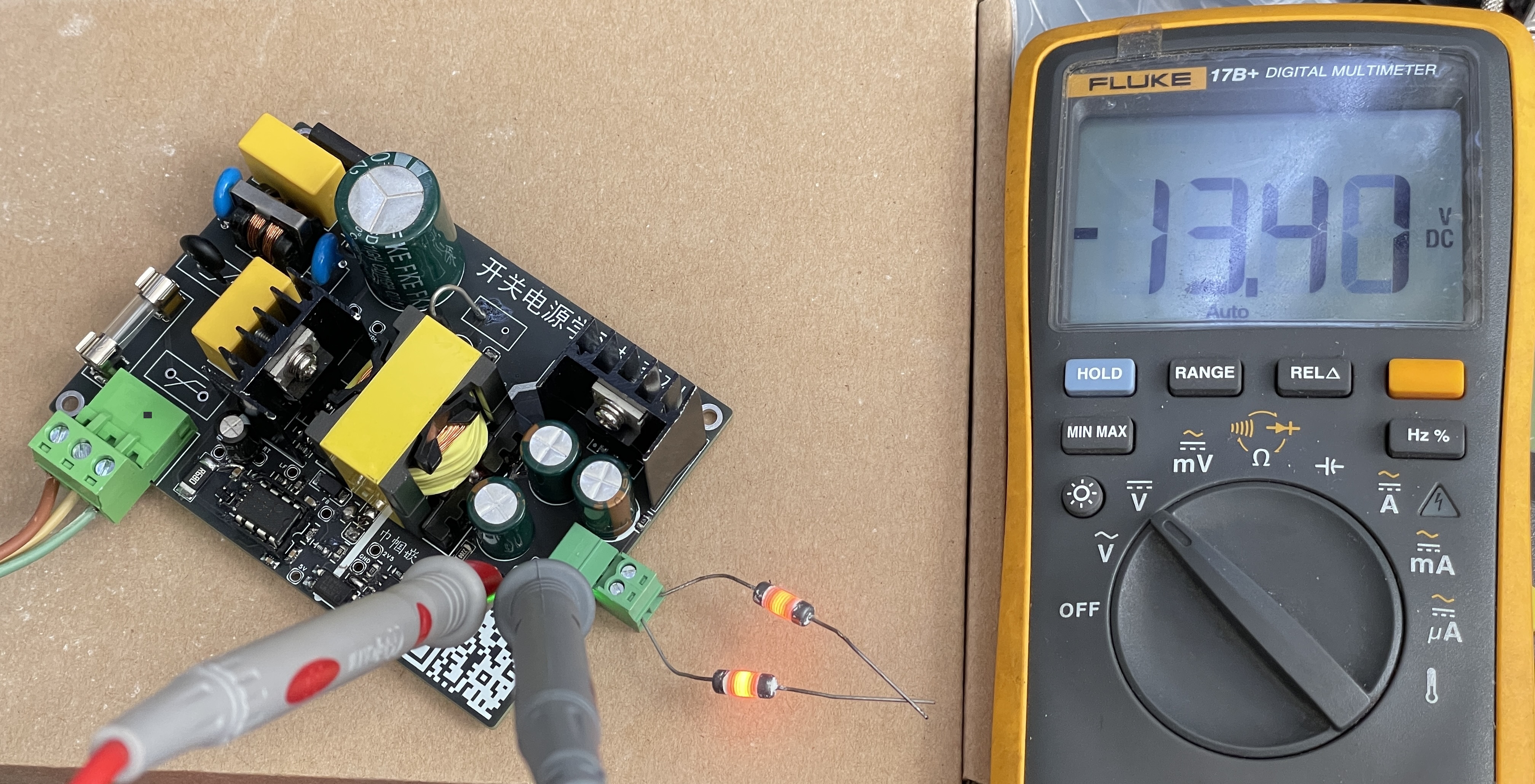

满载测试
