测试完毕!24V3A开关电源商用级方案设计案例!欢迎业务洽谈



巾帼嵌入式【开源】自制100W开关电源24V

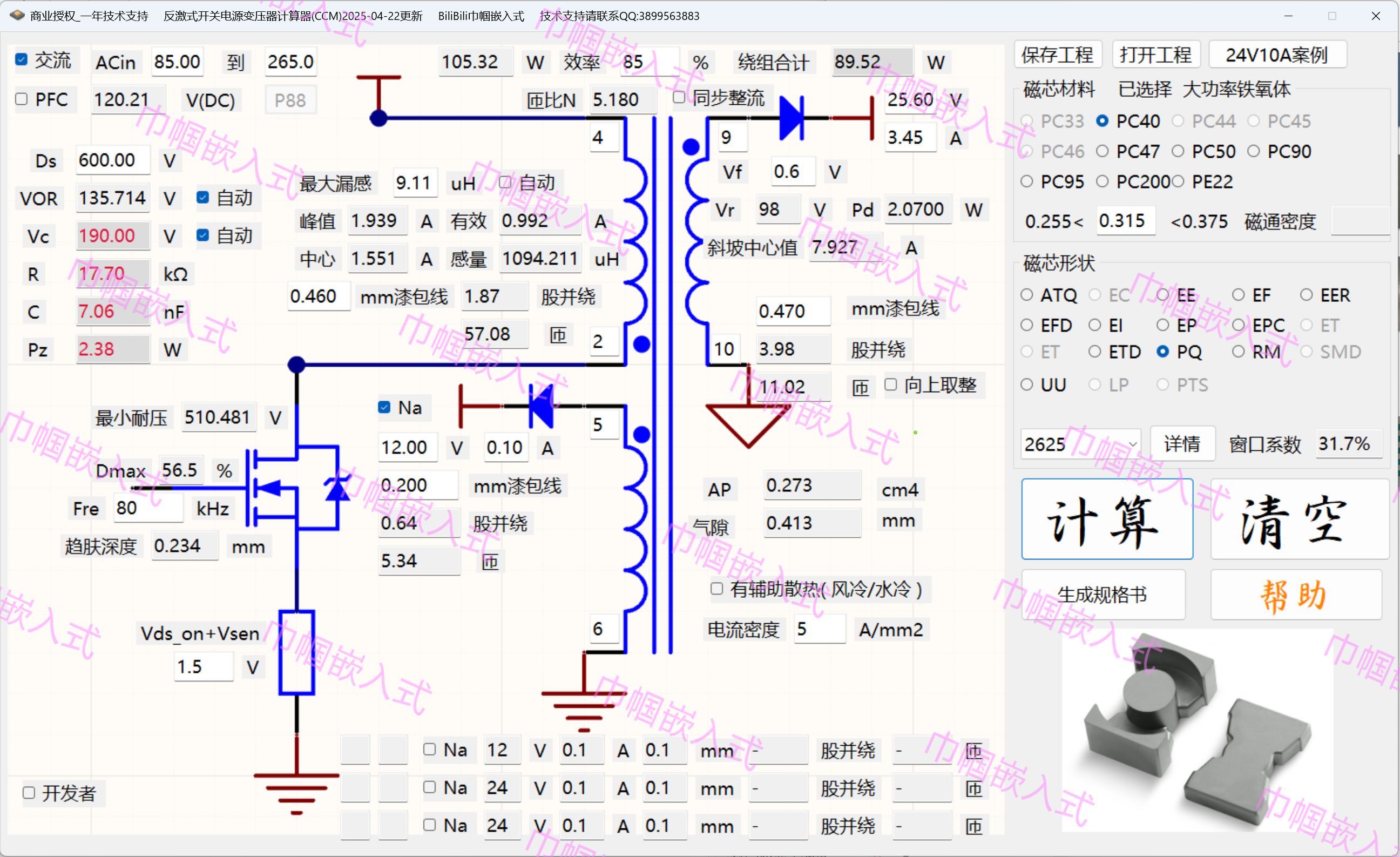

有个客户,买了我的变压器设计工具,但仍然对计算结果持怀疑态度,刚好马上五一假期了,手头也没什么工作,就随手绕了个变压器搭建了个测试平台,简单给用户展示一下实际效果

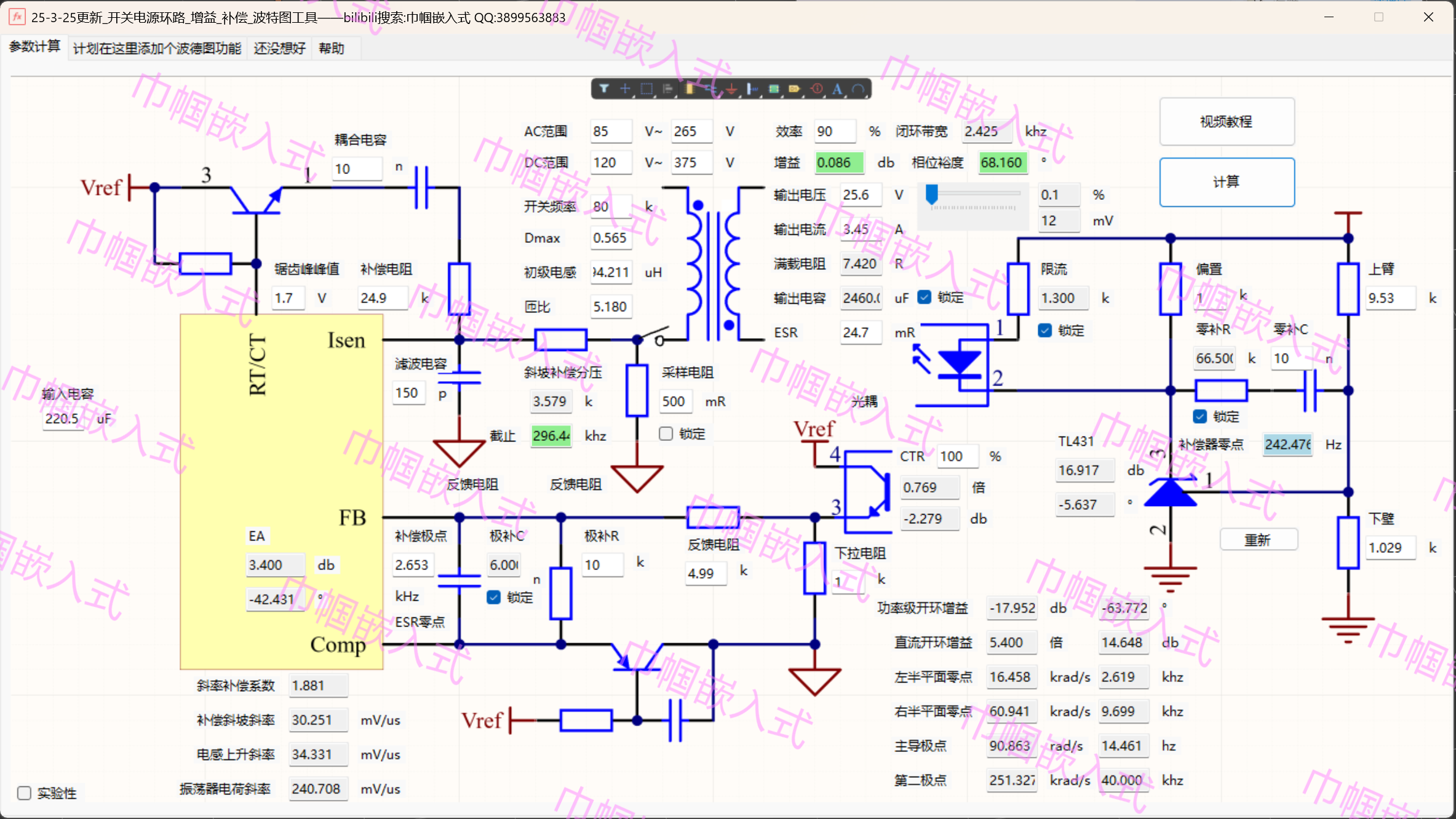

        开关电源难,也不难,用我开发的两件套,轻松就搞定了,可以看到交叉频率下,增益为0.086db,非常优秀,相位裕度68度,也是非常理想,电源工作稳定

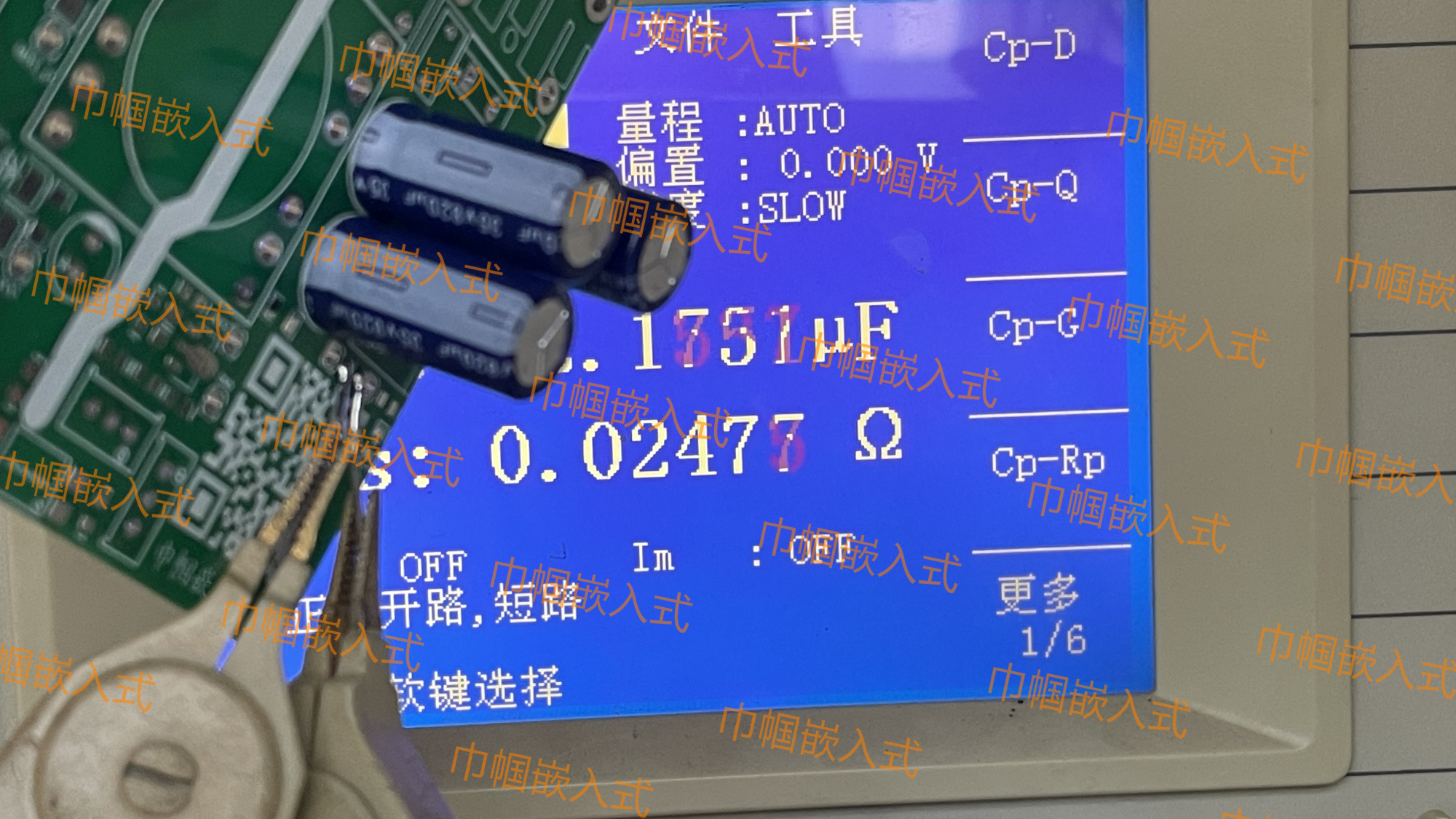

    有于客户使用什么电容我不清楚,所以我随便拿了三颗艾华        这里特别说明一下,为了避免设计参数被人利用,所以设计上就从24V改成25.6V了

电流就从额定3A改成3.45A了

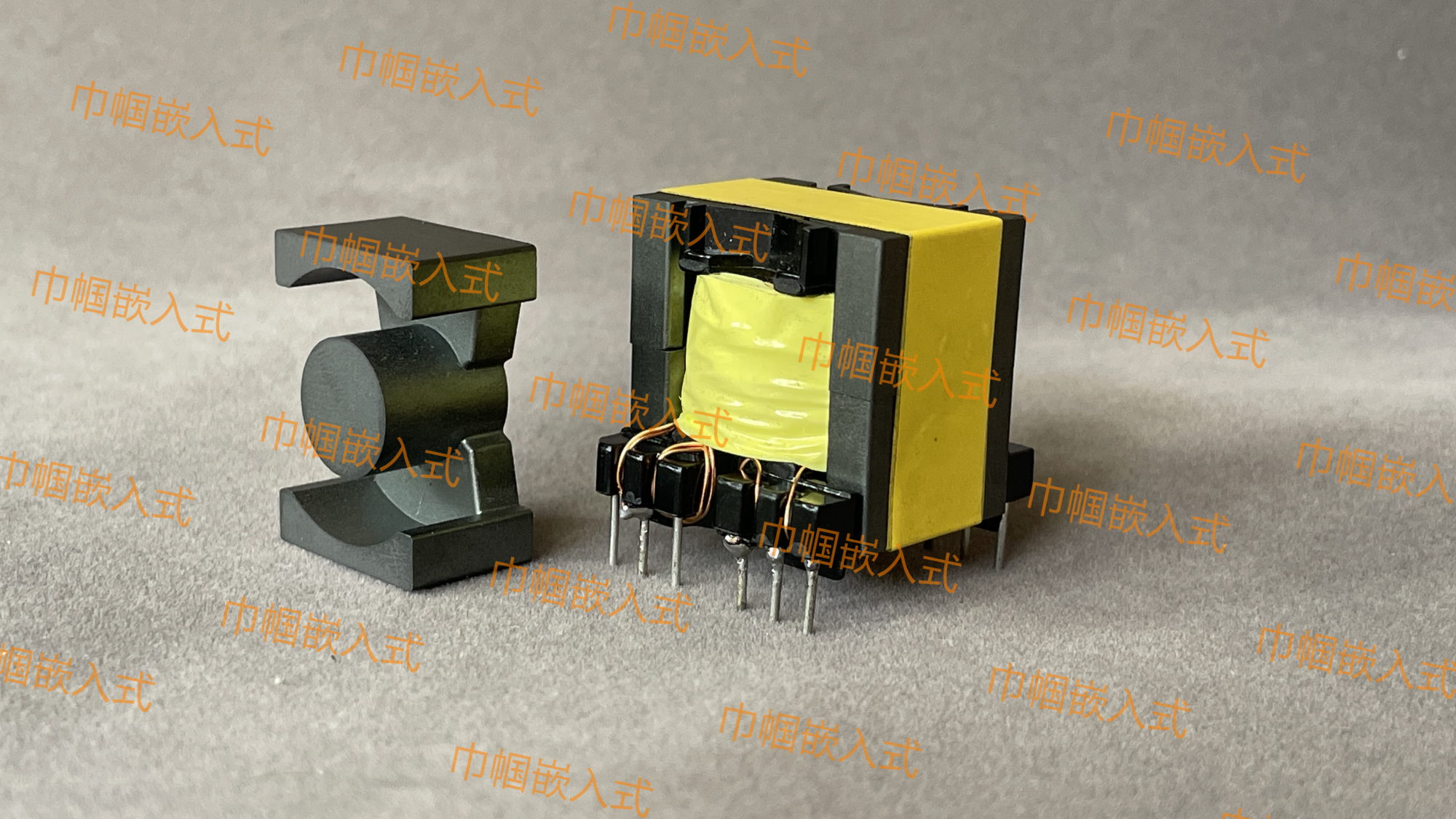

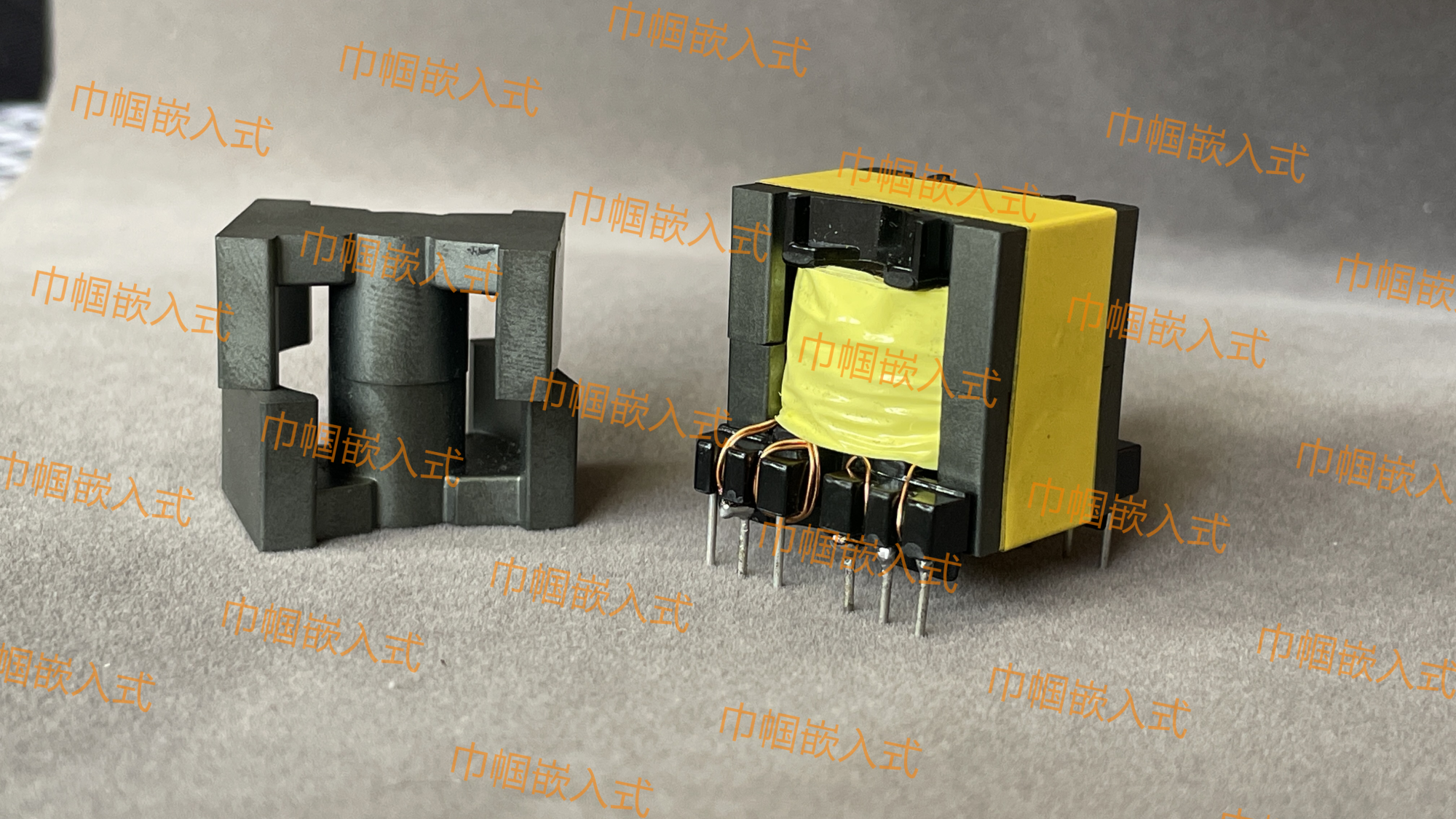

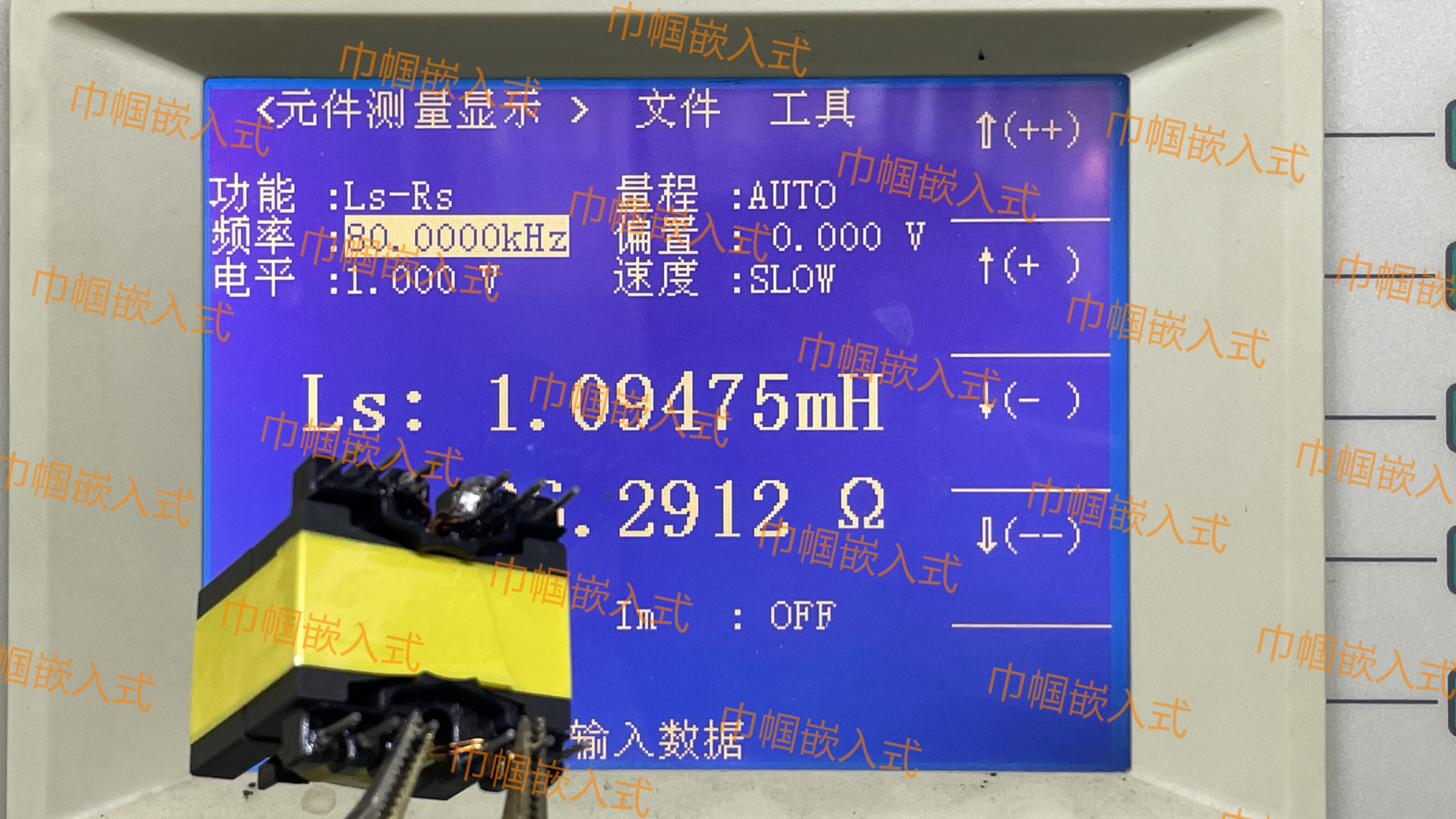

由于是手工制作,所以变压器的精度极高!误差仅为万分之五!

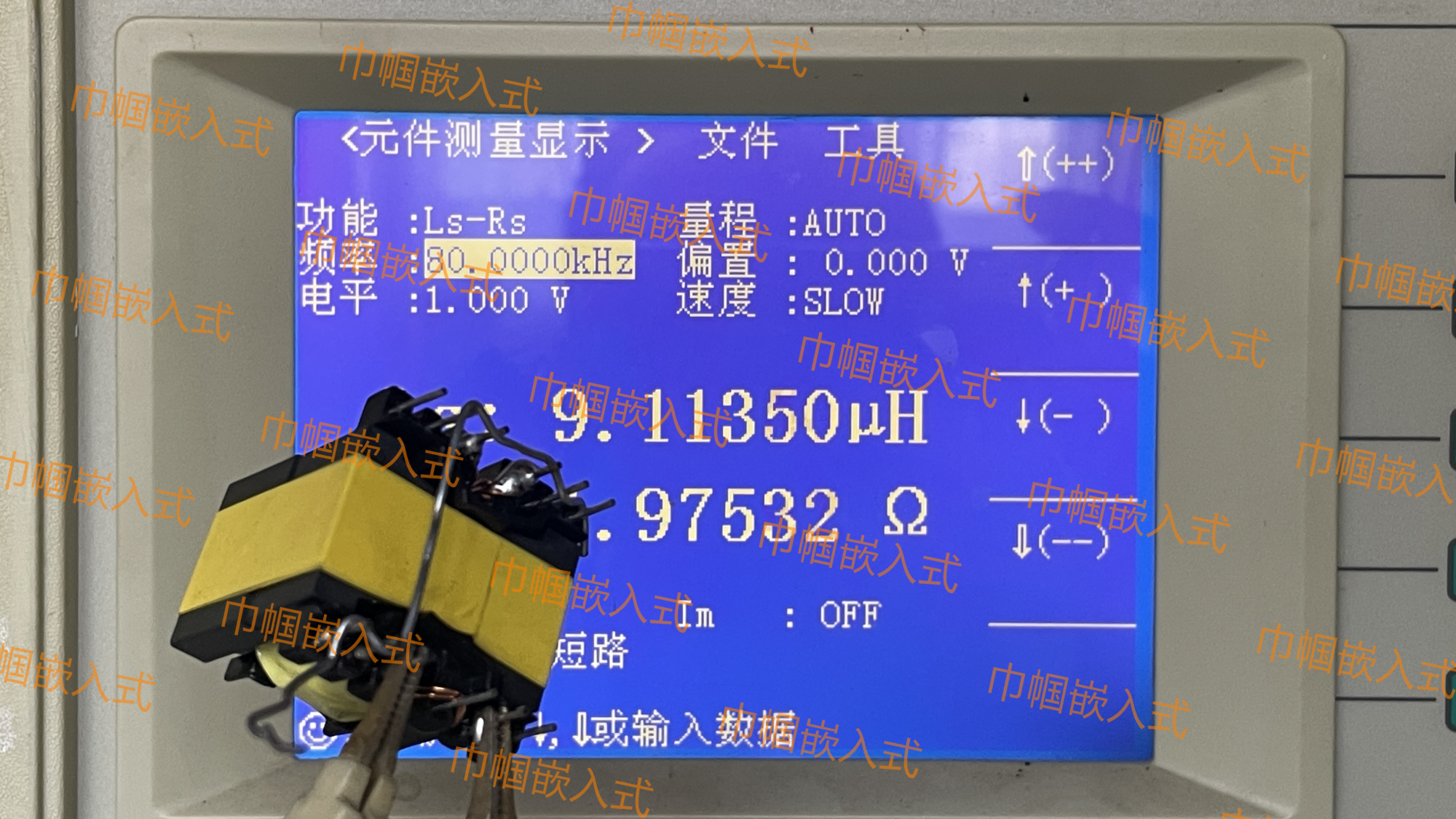

漏感也极小,不到1%

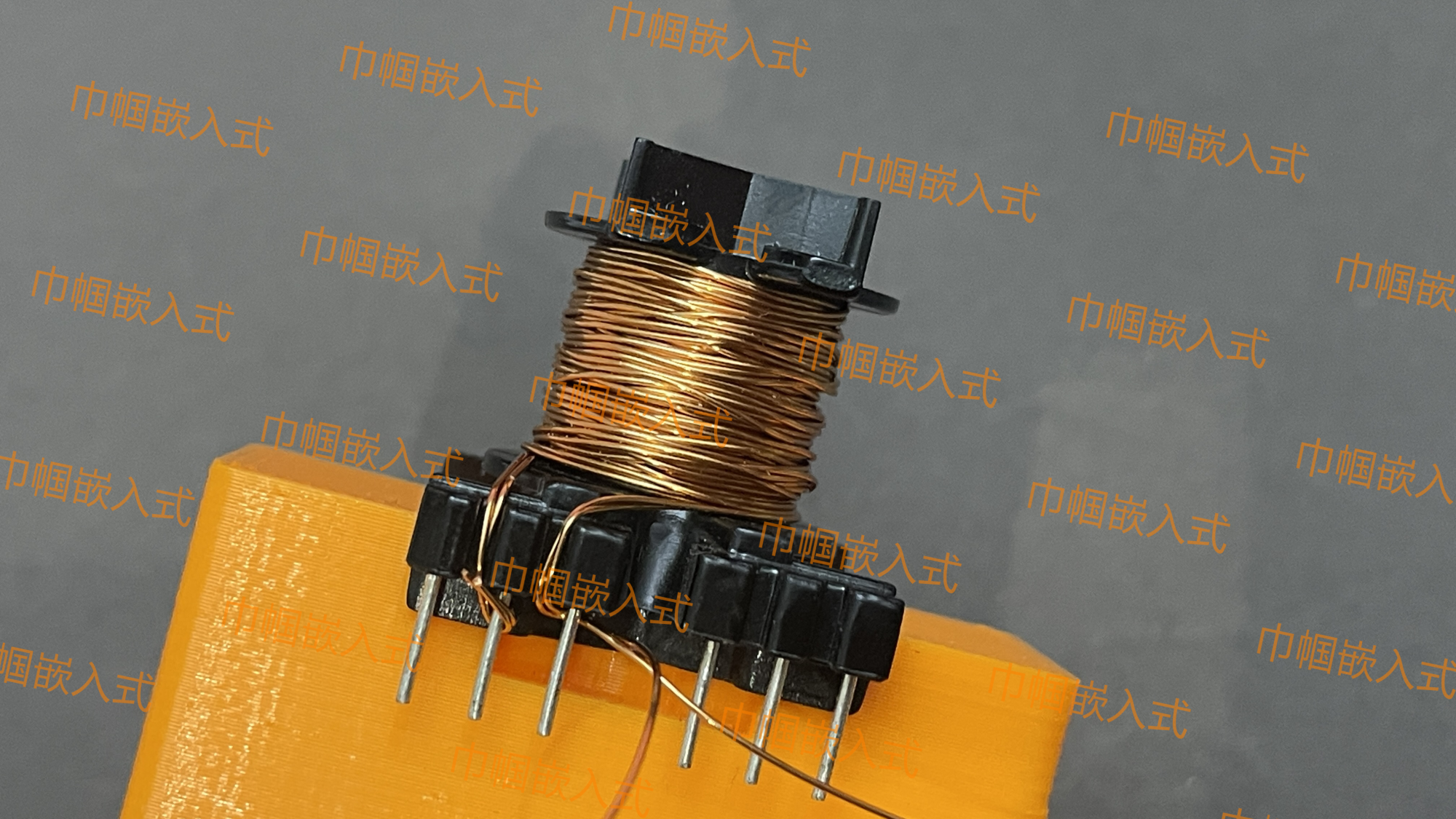

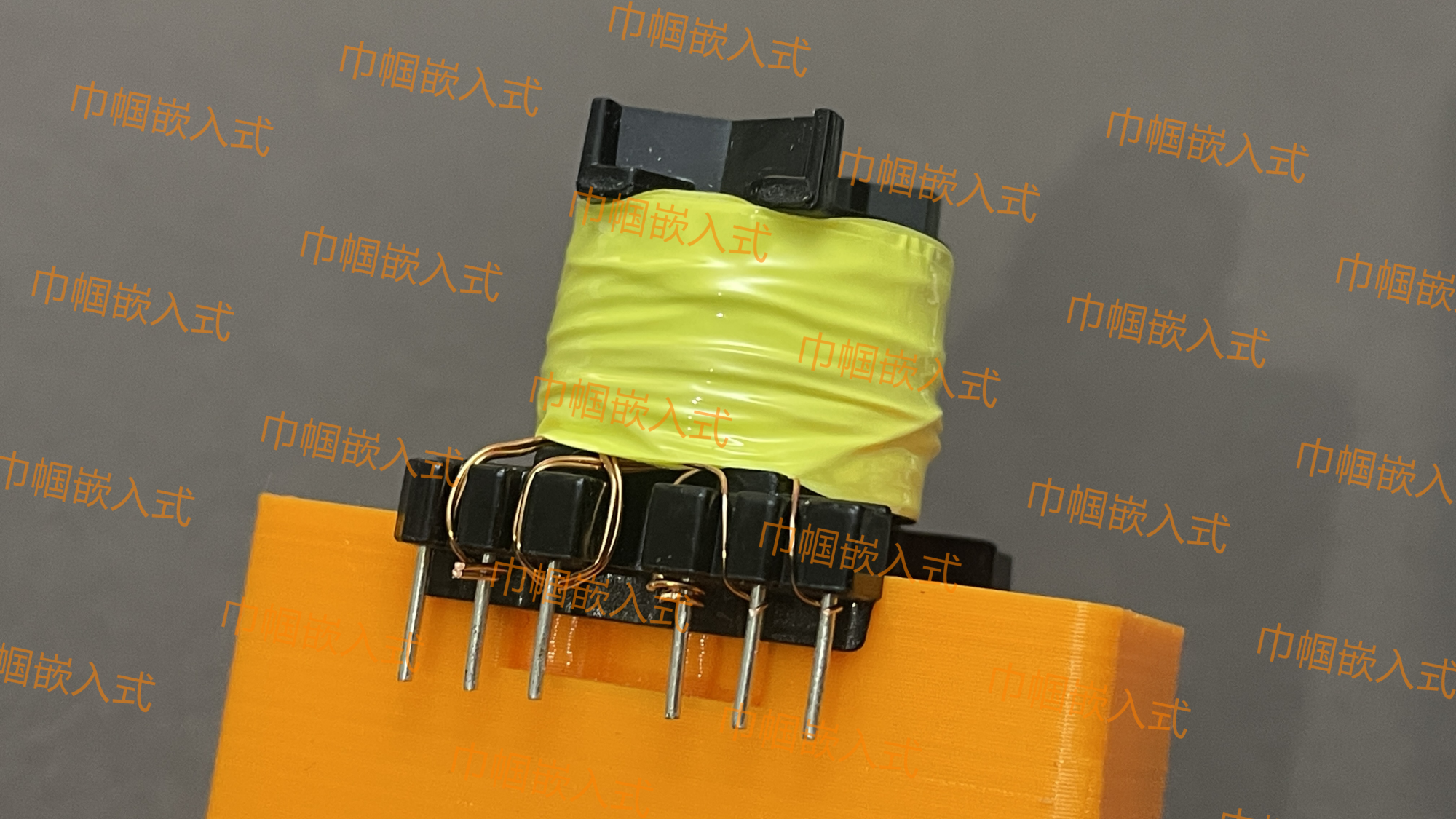

制作过程就不全拍了,这里就简单放几张吧

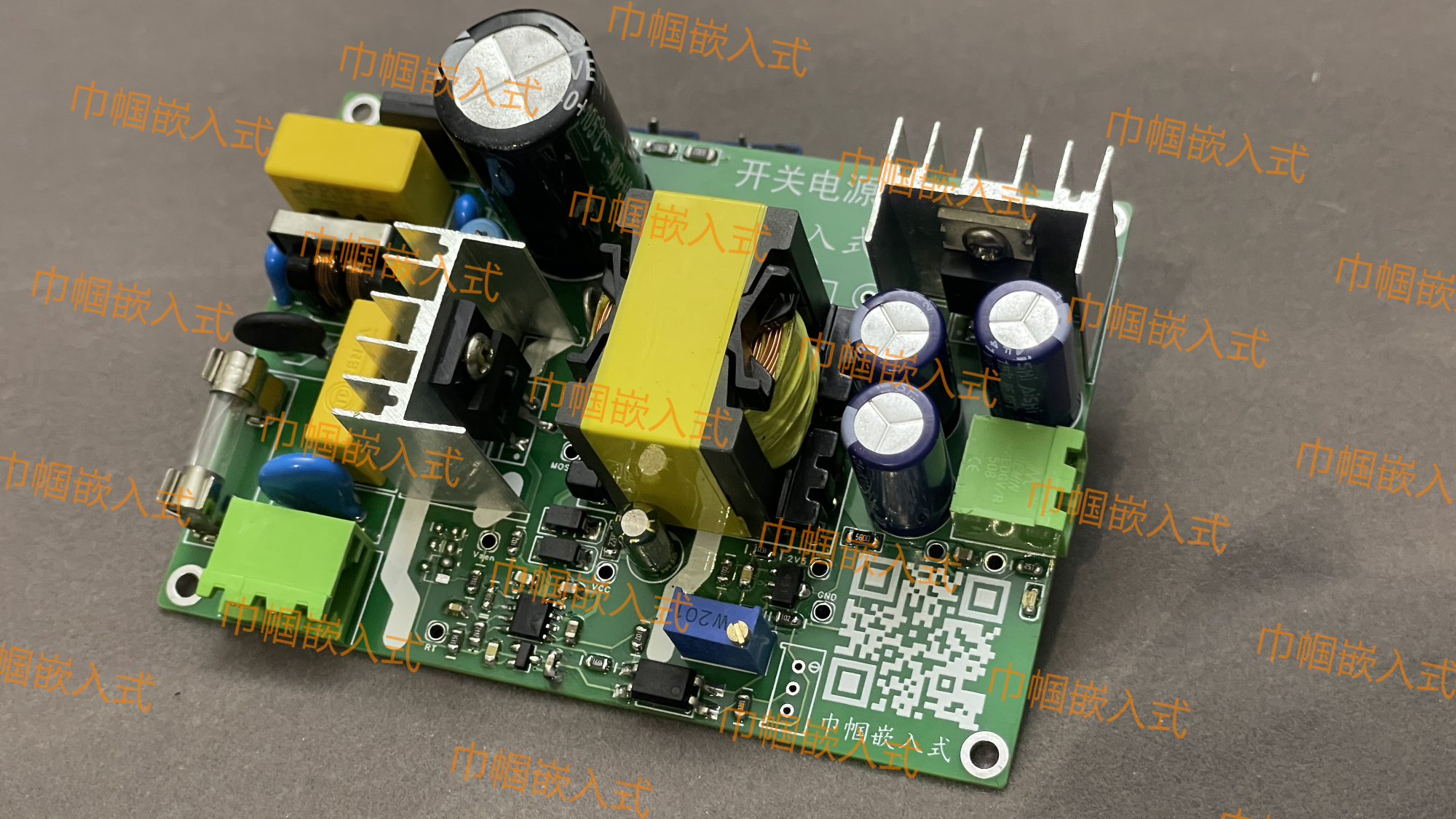

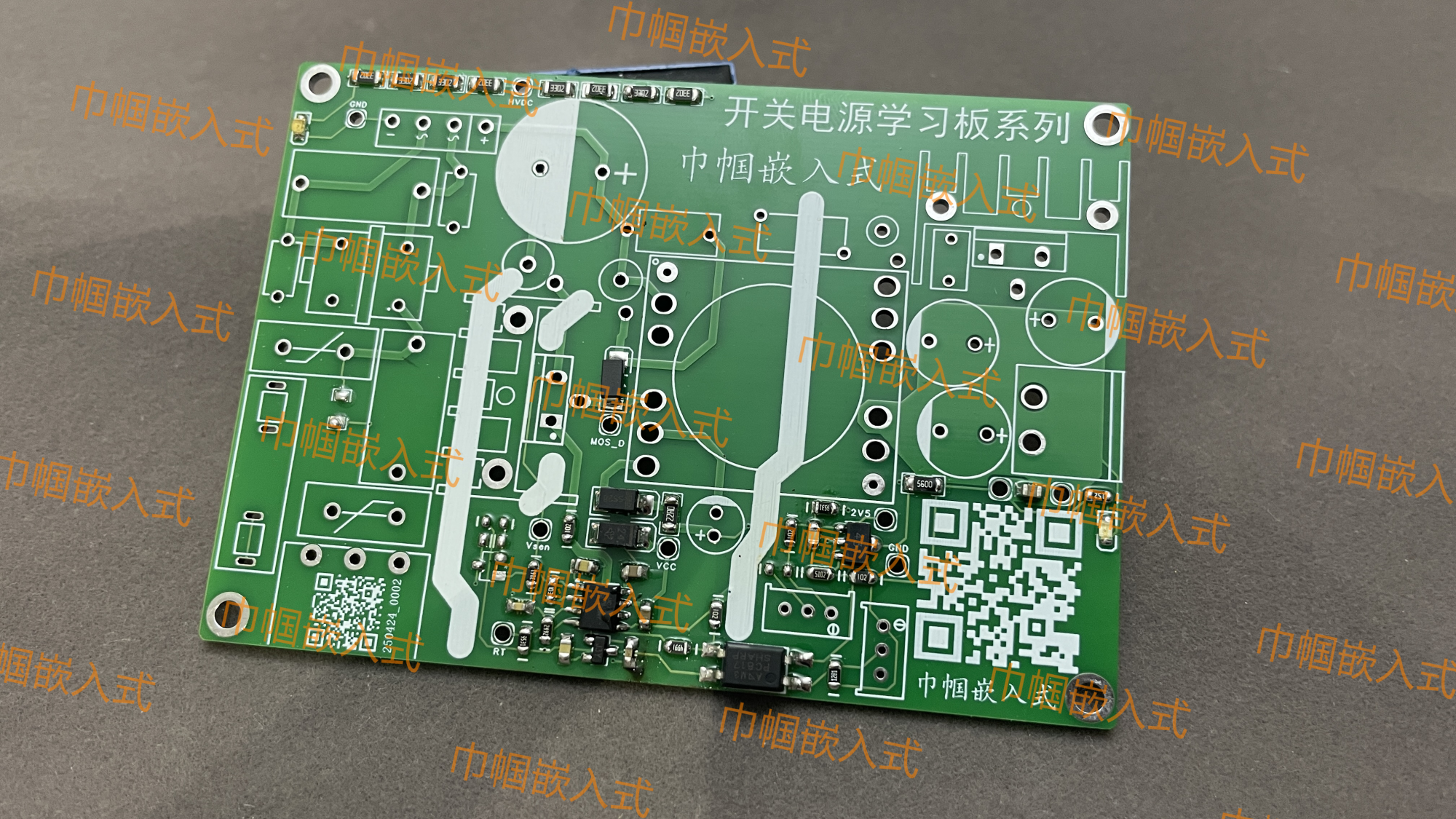

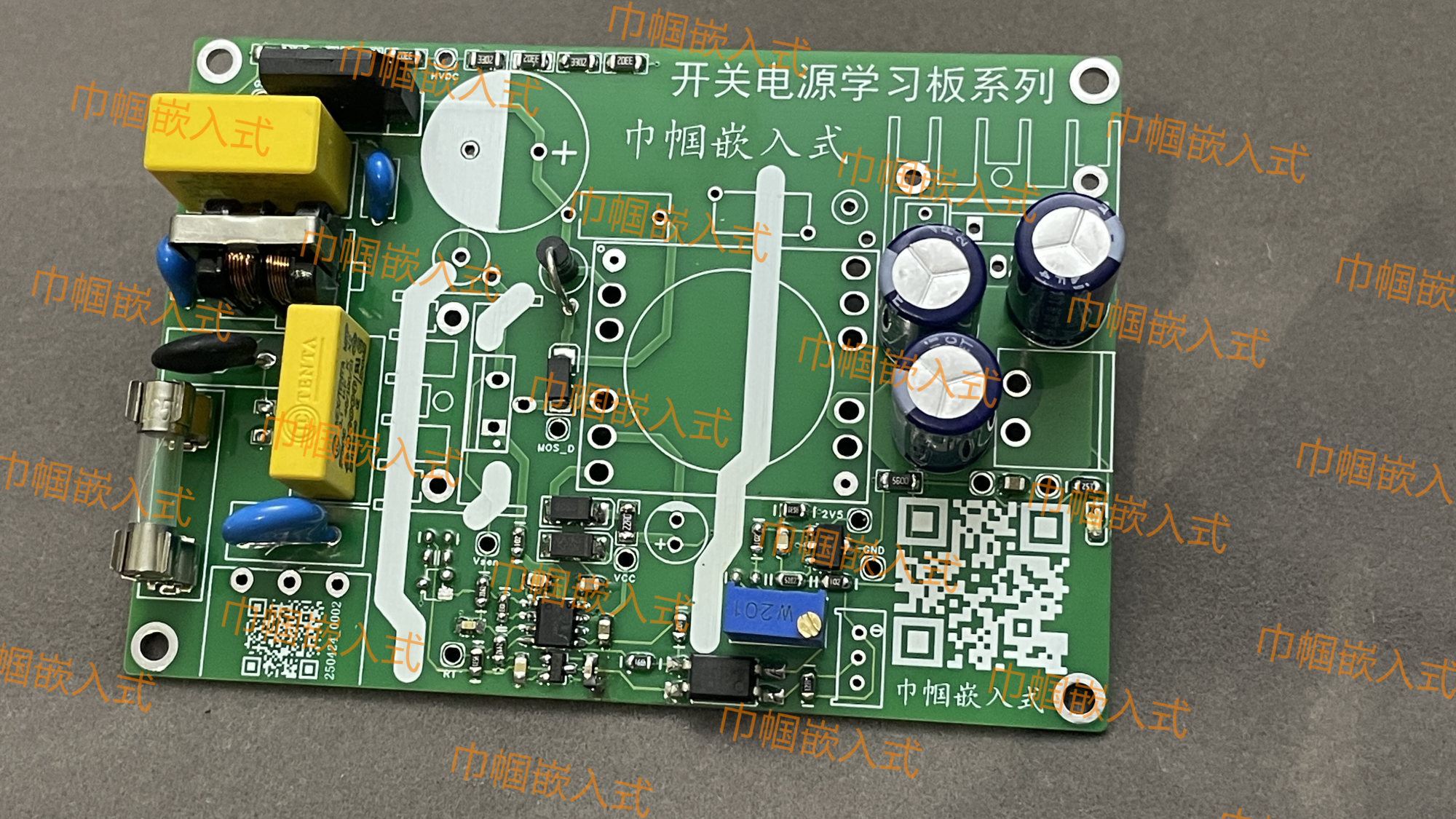

 焊接的时候先贴片

然后焊插件

最后焊接高的电容,变压器等

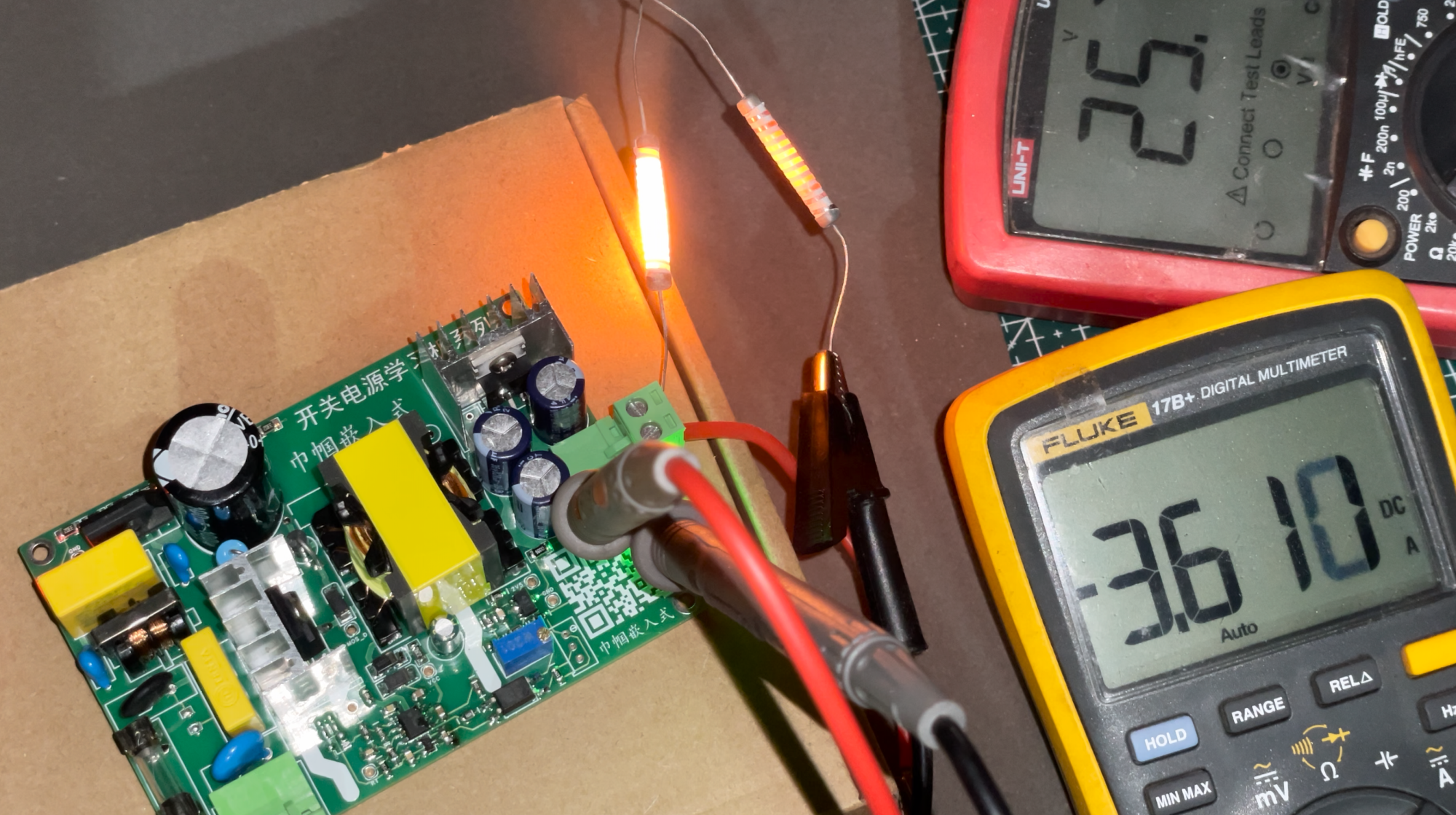

    设计功率25.6V*3.45A,实际电阻凉透的时候能跑出来100W的功率了!超载稳定运行,就是电阻烧红之后,也跑出来了3.6A的电流,设计目标达成
