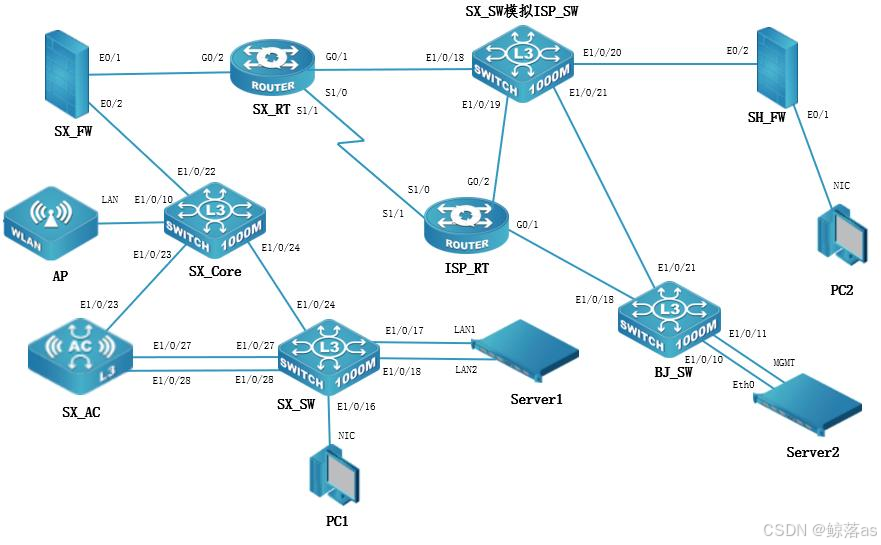

一、网络拓扑图及IP 地址表：

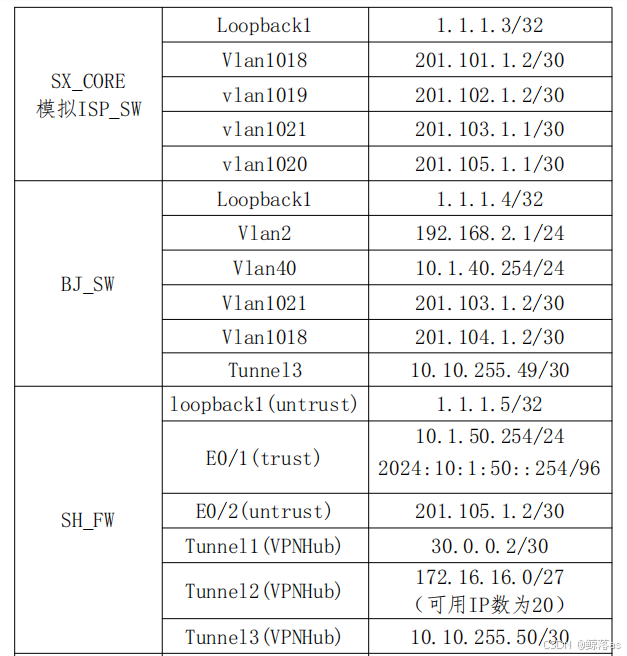

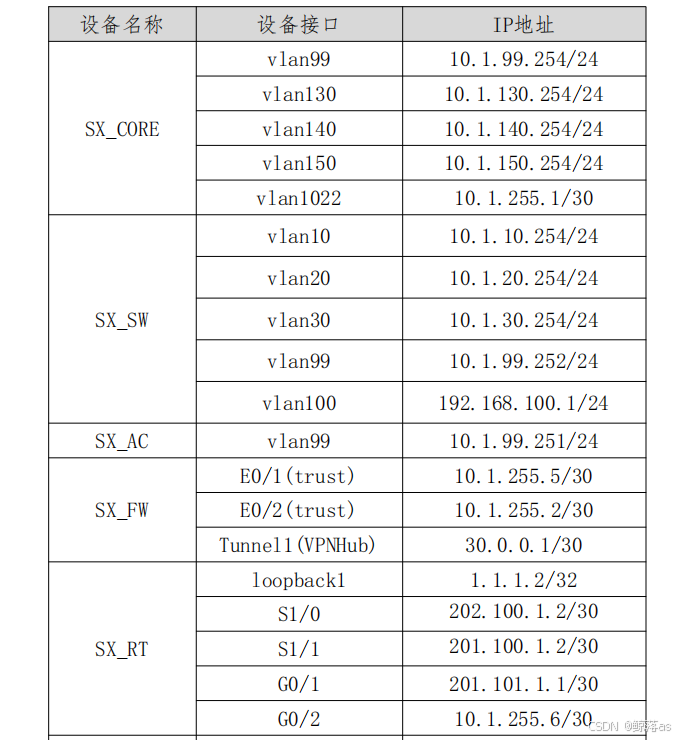

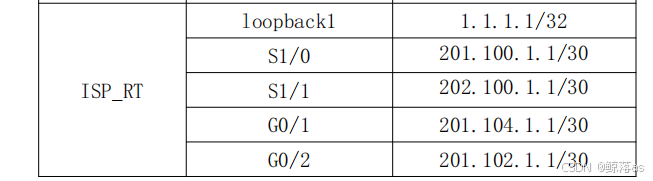

2. 网络设备 IP 地址分配表

二、工程统筹

1.职业素养

（1）整理赛位，工具、设备归位，保持赛后整洁序。

（2）无因选手原因导致设备损坏。

（3）恢复调试现场，保证网络和系统安全运行。

2.网络布线

（1）跳线制作与测试。根据网络拓扑要求，制作 5 根网线，截取适当

长度的双绞线，网络跳线要求按 T568B 标准制作端接水晶头，将成品线

缆和制作的网线插入相应设备的相关端口上，实现 PC、设备之间的连通。

三、基础性要求

1.根据拓扑为所有设备配置主机名。

hostname +主机名

2.为所有网络设备设置时区为 UTC +8。

交换机与AC
clock  timezone  UTC add  +8
路由器
time-zone  UTC  +8
防火墙
clock  zone  UTC +08  0

3.设置 ISP_RT 为 NTP 服务器，SX_RT、SH_FW、BJ_SW 与 ISP_RT 进行时间同步；SX 园区下的所有网络与 SX_RT 进行同步；NTP 同步地址均为设备的 loopbck1 的地址，同步时间范围为 60 秒。

交换机除BJ_SWntp server是1.1.1.1外，其他如下
ntp enable
ntp server  1.1.1.2
ntp syn-interval  60
路由器
NTP二级服务器（SX_RT ）
ntp   server  1.1.1.1      source         loopback  1
ntp  master     secondary   source     loopback    1
ntp  query-interval    60
NTP 服务器（ISP_RT ）
ntp      master   primary   source loopback 1
ntp  query-interval   60
防火墙除SH_FW是1.1.1.1外，其他如下
ntp  enable
ntp  server  1.1.1.2
ntp  query-interval    1

4.为所有设备配置远程登录管理（SSH 服务），用户身份验证信息采取本地认证，用户名和密码分别为 skills、skills@2024。

交换机与AC
ssh-server  enable
no username admin
username    skills password skills@2024
路由器
aaa authentication login ssh local
aaa authentication enable default none
username skills password 0 skills@2024 type ssh
ip sshd  enable
防火墙
ssh功能默认开启，只需配个用户名密码就可以了

5.设置所有设备 console 登录永不超时。

交换机与AC
exec-timeout 0 0
路由器
line   console   0
exec-timeout 0
防火墙
console timeout   0

6.根据网络设备 IP 地址分配表，在所有设备上激活必要的接口。
对照网络设备 IP 地址分配表配置即可

注意，交换机的隧道ip配置记得封装 tunnel mode gre ip ,不然会报错

四、园区及分支网络

1.根据拓扑需求在 SX_CORE 交换机上创建相应的 VLAN，使用 GVRP 协议实现 VLAN 动态同步到 SX_AC 和 SX_SW 交换机。

SX_CORE:
gvre
Interface Ethernet1/0/23-24
 switchport mode trunk
 gvrp
!
SX_AC:
Interface Ethernet1/0/23
 switchport mode trunk
 gvrp
 !
 SX_SW:
Interface Ethernet1/0/24
 switchport mode trunk
 gvrp
 !
注意，因后面生成树要用到vlan10 20 30 ,但gvrp获取不到，所以要手动创vlan　10　20　30;
```

2.在 SX_RT 和 SH_FW 上部署 DHCP 服务，为客户端提供动态地址获取服务。

（1）在 SX_RT 上配置基于全局地址池的 DHCPv4 服务，地址池名称为VLAN100、 VLAN130、VLAN140、 VLAN150， DNS 设置为 10.1.10.101 和10.1.10.102；

SX_RT
ip dhcpd pool VLAN100
 network 192.168.100.0 255.255.255.0
 range 192.168.100.2 192.168.100.254
 default-router 192.168.100.1
 dns-server 10.1.10.101 10.1.10.102
!
ip dhcpd pool VLAN130
 network 10.1.130.0 255.255.255.0
 range 10.1.130.1 10.1.130.253
 default-router 10.1.130.254
 dns-server 10.1.10.101 10.1.10.102
!
ip dhcpd pool VLAN140
 network 10.1.140.0 255.255.255.0
 range 10.1.140.1 10.1.140.253
 default-router 10.1.140.254
 dns-server 10.1.10.101 10.1.10.102
!
ip dhcpd pool VLAN150
 network 10.1.150.0 255.255.255.0
 range 10.1.150.1 10.1.150.253
 default-router 10.1.150.254
 dns-server 10.1.10.101 10.1.10.102
!
ip dhcpd enable
!

（2）SX_CORE 配置 DHCP 中继，指定 SX_RT 为无线办公用户下发 IP 地址；

SX_CORE:
service dhcp
ip forward-protocol udp bootps
interface Vlan130
 ip address 10.1.130.254 255.255.255.0
  !forward protocol udp 67(active)!
 ip helper-address 1.1.1.2
!
interface Vlan140
 ip address 10.1.140.254 255.255.255.0
  !forward protocol udp 67(active)!
 ip helper-address 1.1.1.2
!
interface Vlan150
 ip address 10.1.150.254 255.255.255.0
  !forward protocol udp 67(active)!
 ip helper-address 1.1.1.2
!

（3）SX_SW 配置 DHCP 中继，为 PC1 的下发地址网段为 VLAN100；

SX_SW
service dhcp
ip forward-protocol udp bootps
interface Vlan100
 ip address 192.168.100.1 255.255.255.0
  !forward protocol udp 67(active)!
 ip helper-address 1.1.1.2
!

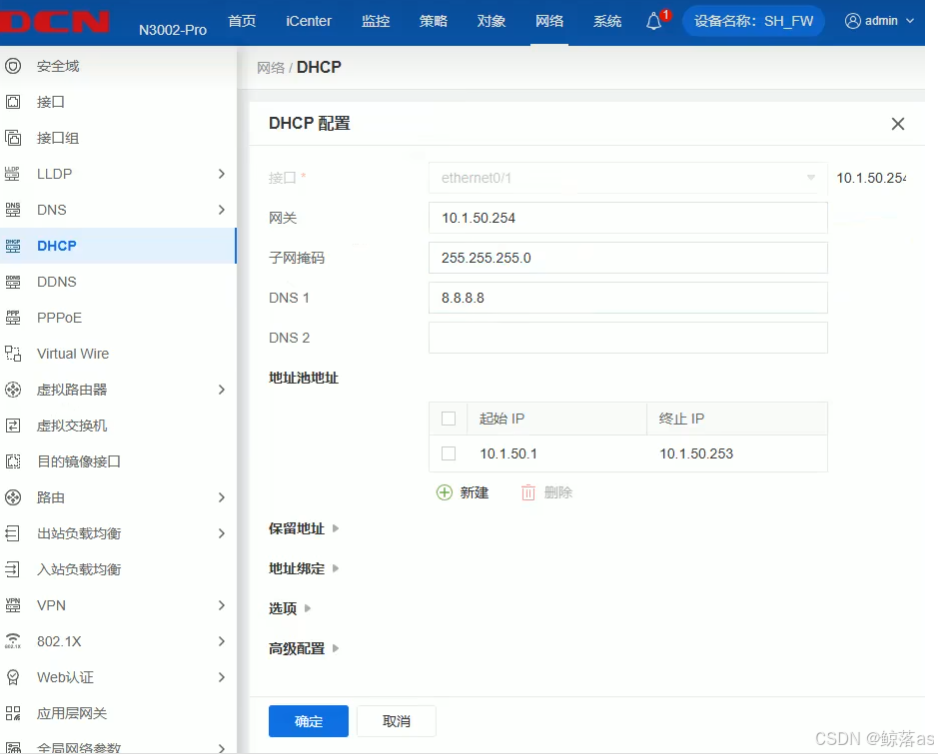

（4）在 SH_FW 上配置基于接口的地址池的 DHCPv4 服务，DNS 为 8.8.8.8；

（5）在 SH_FW 上配置基于接口的地址池的 DHCPv6 服务，地址池名称为POOL_SH，DNS 地址为 3000::1。

3.配置生成树协议 MSTP，并实现流量负载分担。

（1-3）MSTP 域名为 SX，修正级别为 2;将 VLAN10 和 VLAN20 划分到实例 1，将 VLAN30 划分到实例 2;将 SX_CORE 作为所有 VLAN 的根，SX_SW 作为 VLAN10 和 VLAN20 的跟，VLAN30 为备份根优先级为 4096，SX_AC 作为 VLAN30 的根，VLAN10 和VLAN20 的备份根优先级为 4096, 关闭交换机之间三层互联接口的 STP，交换设备的二层互联接口根据实际情况关闭或开启 STP。

SX_CORE:
spanning-tree mst configuration
 name SX
 revision-level 2
 instance 0 vlan 1-9;11-19;21-29;31-4094
 instance 1 vlan 10;20
 instance 2 vlan 30
 exit
!
spanning-tree
 spanning-tree mst 0 priority 0
!
SX_Sw:
spanning-tree mst configuration
 name SX
 revision-level 2
 instance 0 vlan 1-9;11-19;21-29;31-4094
 instance 1 vlan 10;20
 instance 2 vlan 30
 exit
!
spanning-tree
 spanning-tree mst 1 priority 0
 spanning-tree mst 2 priority 4096
!
SX_AC:
spanning-tree mst configuration
 name SX
 revision-level 2
 instance 0 vlan 1-9;11-19;21-29;31-4094
 instance 1 vlan 10;20
 instance 2 vlan 30
 exit
!
spanning-tree
 spanning-tree mst 1 priority 4096
 spanning-tree mst 2 priority 0
!

4.在 SX_SW 和 SX_AC 之间配置接口绑定技术。

（1-3）使用 LACP 协议，聚合接口编号为 1；配置 SX_SW 为主动端，SX_AC 根据 SX_SW 的接口状态来进行动态同步；采用源、目的 IP 进行实现流量负载分担。

SX_AC
load-balance dst-src-ip
port-group 1
Interface Ethernet1/0/27
 switchport mode trunk
 port-group 1 mode passive
!
Interface Ethernet1/0/28
 switchport mode trunk
 port-group 1 mode passive
!
SX_SW
load-balance dst-src-ip
port-group 1
Interface Ethernet1/0/27
 switchport mode trunk
 port-group 1 mode active
!
Interface Ethernet1/0/28
 switchport mode trunk
 port-group 1 mode active
!

5.优化交换机接口特性、接口访问安全特性。

（1）连接 PC1 的接口，接口限制收发数据占用的带宽均为 1000Mbps，限制所有报文最大收包速率为 1000packets/s，如果超过了配置交换机端口的报文最大收包速率则关闭此端口，1 分钟后恢复此端口；

SX_SW:
Interface Ethernet1/0/16
 bandwidth control 1000000 both
 //注意是kbps,1Mbps=1000kbps
 rate-violation all 1000
 rate-violation control shutdown recovery 60
 switchport access vlan 100
!

（2）将 SX_CORE 与 SX_FW 互连流量镜像到 SX_CORE 的 E1/0/1，会话列表为 1；

SX_CORE:
monitor session 1 source interface Ethernet1/0/22 tx
monitor session 1 source interface Ethernet1/0/22 rx
monitor session 1 destination interface Ethernet1/0/1
!

（3）在 SX_CORE 上配置相关特性实现报文上送设备 CPU 的前端整体上对攻击报文进行拦截，开启日志记录功能，采样周期 5s 一次，恢复周期为 100s，从而保障 CPU 稳定运行。

SX_CORE:
cpu-protect enable
cpu-protect log enable
cpu-protect interval 5
cpu-protect recovery-time 100
!

（4）SX_SW E1/0/21-24 启用单向链路故障检测，当发生该故障时，端口标记为 errdisable 状态，自动关闭端口，经过 1 分钟后，端口自动重启；发送 Hello 报文时间间隔为 15s。

SX_SW:
uldp enable
uldp recovery-time 60
uldp hello-interval 15
uldp aggressive-mode
!
Interface Ethernet1/0/21-24
 uldp enable
 uldp aggressive-mode
!
interface  ethernet  1/0/25-28
uldp  disable
!

（5）SW_CORE、SX_SW 和 SX_AC 所有端口启用链路层发现协议，更新报文发送时间间隔为 20s，老化时间乘法器值为 5，Trap 报文发送间隔为 10s，配置光缆端口使能 Trap 功能。

SW_CORE、SX_SW 和 SX_AC：
!
lldp enable
lldp msgTxHold 5
lldp tx-interval 20

Interface Ethernet1/0/1-28
lldp enable
!
Interface Ethernet1/0/25-28
 lldp trap enable
!

五、 ISP公共网络

1.将 SX_CORE 模拟为 ISP_SW 交换机，实现与集团其它业务路由表隔离， Internet 路由表 VPN 实例名称为 Internet。

SX_CORE:
ip vrf    Internet
interface Vlan1018
 ip vrf forwarding Internet
 ip address 201.101.1.2 255.255.255.252
!
interface Vlan1019
 ip vrf forwarding Internet
 ip address 201.102.1.2 255.255.255.252
!
interface Vlan1020
 ip vrf forwarding Internet
 ip address 201.105.1.1 255.255.255.252
!
interface Vlan1021
 ip vrf forwarding Internet
 ip address 201.103.1.1 255.255.255.252
!
interface Loopback1
 ip vrf forwarding Internet
 ip address 1.1.1.4 255.255.255.255
!

2.根据拓扑配置路由，为互联网访问提供路由功能和路由转发策略。

（1）在 SX_RT、ISP_RT、BJ_SW、ISP_SW 和 SH_FW 上部署 OSPF 协议： a.进程号使用“100”，使用 loopbck1 地址作为 Route-ID； b.根据拓扑需要宣告对应的接口网络以及 loopbck1 地址到对应的 OSPF 区域，其中 ISP_RT 和 ISP_SW 为区域 0；SX_RT 和 ISP_SW 为区域 1； SH_FW 和 ISP_SW 为区域 2；BJ_SW 和 ISP_SW 为区域 3；BJ_SW 和 ISP_RT 为区域 4； c.邻居之间需要通过身份验证后允许正常通信。采用接口验证方式，认证模式为 MD5，密码为 Skills2024。

SX_RT:
router ospf 100
 router-id 1.1.1.2
 network 1.1.1.2 255.255.255.255 area 1
 network 201.101.1.1 255.255.255.252 area 1
 area 1 authentication message-digest
!
interface GigaEthernet0/1
 ip address 201.101.1.1 255.255.255.252
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
ISP_SW:
router ospf 100 vrf Internet
 ospf router-id 1.1.1.3
  area 0 authentication message-digest
 area 1 authentication message-digest
 area 2 authentication message-digest
 area 3 authentication message-digest
 network 1.1.1.3/32 area 0
 network 201.101.1.0/30 area 1
 network 201.102.1.0/30 area 0
 network 201.103.1.0/30 area 3
 network 201.105.1.0/30 area 2
!
interface Vlan1018
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
interface Vlan1019
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
interface Vlan1020
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!

interface Vlan1021
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
ISP_RT:
router ospf 100
 router-id 1.1.1.1
 network 1.1.1.1 255.255.255.255 area 0
 network 201.102.1.1 255.255.255.252 area 0
 network 201.104.1.1 255.255.255.252 area 4
 area 0 authentication message-digest
 area 4 authentication message-digest
!
interface GigaEthernet0/1
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
interface GigaEthernet0/2
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
BJ_SW:
router ospf 100
 ospf router-id 1.1.1.4
 area 4 authentication message-digest
 area 3 authentication message-digest
 network 1.1.1.4/32 area 4
 network 201.104.1.2/30 area 4
 network 201.103.1.2/30 area 3
!
interface Vlan1018
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
interface Vlan1021
 ip ospf authentication message-digest
 ip ospf message-digest-key 1 md5 0 Skills2024
!
SH_FW:
ip vrouter "trust-vr"
  router ospf 100
    router-id 1.1.1.5
    network 1.1.1.5/32 area 2
    network 201.105.1.0/30 area 2
    area 2 authentication message-digest
  exit
exit
interface ethernet0/2
  zone  "untrust"
  ip address 201.105.1.2 255.255.255.252
  manage ping
  manage ssh
  ip ospf authentication message-digest
  ip ospf message-digest-key 1 md5 Skills2024
 exit

3.在 SX_RT、ISP_RT 和 BJ_SW 上部署 BGP 协议：

（1-3）SX_RT 与 ISP_RT、BJ_SW 与 ISP_RT 使用互联物理接口建立 eBGP 邻居，SX_RT 与 BJ_SW 使用各自的 Loopback1 地址建立 eBGP 邻居;在 ISP_RT 上只通告 eBGP 对等体之间的直连路由，在 SX_RT、BJ_SW 上只通告环回口路由；其中 SX_RT 的 AS 值为 46391，ISP_RT 的为 46390，BJ_SW 的为 46392。

SX_RT:
router bgp 46391
 no synchronization
 bgp log-neighbor-changes
 network 1.1.1.2/32
 neighbor 1.1.1.4 remote-as 46392
 neighbor 1.1.1.4 ebgp-multihop 255
 neighbor 1.1.1.4 update-source Loopback1
 neighbor 201.100.1.1 remote-as 46390
 neighbor 201.100.1.1 ebgp-multihop 255
 neighbor 201.100.1.1 update-source Serial1/1
 neighbor 202.100.1.1 remote-as 46390
 neighbor 202.100.1.1 ebgp-multihop 255
 neighbor 202.100.1.1 update-source Serial1/0
!
ISP_RT:
router bgp 46390
 no synchronization
 bgp log-neighbor-changes
 network 201.100.1.0/30
 network 201.104.1.0/30
 network 202.100.1.0/30
 neighbor 201.100.1.2 remote-as 46391
 neighbor 201.100.1.2 ebgp-multihop 255
 neighbor 201.100.1.2 update-source Serial1/0
 neighbor 201.104.1.2 remote-as 46392
 neighbor 201.104.1.2 update-source GigaEthernet0/1
 neighbor 202.100.1.2 remote-as 46391
 neighbor 202.100.1.2 ebgp-multihop 255
 neighbor 202.100.1.2 update-source Serial1/1
!
router bgp 46392
 network 1.1.1.4/32
 neighbor 201.104.1.1 remote-as 46390
 neighbor 201.104.1.1 ebgp-multihop 255
 neighbor 201.104.1.1 update-source Vlan1018
 neighbor 1.1.1.2 remote-as 46391
 neighbor 1.1.1.2 ebgp-multihop 255
 neighbor 1.1.1.2 update-source Loopback1
!

4.为保证用户接入的安全性，广域网链路配置 CHAP 认证。

（1-2）ISP_RT 为认证方，SX_RT 为被认证方；ISP_RT 采取本地认证方式，针对 SX_RT 的认证用户名位 SX，密码为 Skills2024。

ISP_RT:
username SX password 0 Skills2024
interface Serial1/0
 ip address 201.100.1.1 255.255.255.252
 encapsulation ppp
 physical-layer speed 2048000
!
interface Serial1/1
 ip address 202.100.1.1 255.255.255.252
 encapsulation ppp
 physical-layer speed 2048000
!
SX_RT:
aaa authentication  ppp default  none
interface Serial1/0
 ip address 202.100.1.2 255.255.255.252
 encapsulation ppp
 ppp authentication chap
 ppp chap hostname SX
 ppp chap password 0 Skills2024
 physical-layer speed 2048000
!
interface Serial1/1
 ip address 201.100.1.2 255.255.255.252
 encapsulation ppp
 ppp authentication chap
 ppp chap hostname SX
 ppp chap password 0 Skills2024
 physical-layer speed 2048000
!

5.公共网络出现故障，能够快速切换到备份网络。通过配置浮动静态路由实现优先使用 ISP_SW 作为 SX 总部和 BJ 办事处的出口网关， ISP_RT 作为备份网关。

SX_RT:
ip route default 201.101.1.2
ip route default 201.100.1.1 10
ip route default 202.100.1.1 10
BJ_SW:
ip route 0.0.0.0/0 201.103.1.1
ip route 0.0.0.0/0 201.104.1.1 10
!

六、无线网络部署

1.AC 作为公司的无线交换机为总公司无线用户提供上网服务，具体要求如下：

（1）AP 和 SW_CORE 互联的接口禁止设置为 Trunk 接口，只允许无线管理和无线业务对应 VLAN 通过；

SW_CORE：
Interface Ethernet1/0/10
 switchport mode hybrid
 switchport hybrid allowed vlan 140;150 tag
 switchport hybrid allowed vlan 130 untag
 switchport hybrid native vlan 130
!

（2）AP 三层自动注册上线，采用序列号认证；

SX_AC：
wireless
ap authentication serial-num
ap database 00-03-0f-ea-5b-c0
  serial-num WL020521KA18000497
!

（3）AC 采用 profile1 为 AP 下发配置；

SX_AC:
wireless
 ap profile 1

wireless  ap   profile   apply   1
//做完所有配置在特权模式下发

（4）配置 network140，SSID 为 XX_2.4G(XX 为工位号)，绑定 vlan140，使用 2.4G 网络，用户接入无线网络时需要采用基于 WPA-personal 加密方式，密码为 Key-1122，配置用户上行网络为 1M，下行为 2M；

SX_AC：
wireless
 network 140
  client-qos enable
  client-qos bandwidth-limit down 2000
  client-qos bandwidth-limit up 1000
  security mode wpa-personal
  security mode wpa-personal
  ssid 01_2.4G
  vlan 140
  wpa key encrypted 02ee7ad3f247f1845d18a798ec17abd797a22f75a0f6cb5e2c2804706125ef61c2140fd7205150769d49a0b7b9f374be1975498ce48aa688ad20960fef0af8ba
!

（5）配置 network150，SSID 为 XX_5.0G(XX 为工位号)，绑定 vlan150， 1112 不需要认证，隐藏 SSID，使用倒数第一个可用 VAP 发送 5G 信号；

SX_AC：
wireless
 network 150
  hide-ssid
  ssid 01_5.0G
  vlan 150
!
 ap profile 1
  radio 1
   mode n-only-g
   vap 0
    network 140
!
!
  radio 2
   mode n-only-a
   vap 0
!
   vap 15
    network 150
!

（6）阻止 MAC 地址为 00-e1-3a-10-be-51 的主机连接的 2.4G 无线网络。为防止外部人员蹭网，现需在 2.4G 频段下设置信号值低于 50%的终端禁止连接无线信号；

SX_AC:
wireless
network 140
  mac authentication local
  mac-authentication-mode black-list
  known-client 00-e1-3a-10-be-51
  client-reject   rssi-threshold 50
!

（7）对无线功能进行优化:在本项目中 5G 信号覆盖信号比较弱，请通过相关功能进行优化。2.4G 信号为了每个客户端机会均等地获得传输机会，避免出现某个客户端长时间占用传输机会而拖累其他客户端的现象发生；

SX_AC:
wireless
 ap profile 1
   no band-select enable
 关闭AP 5G优先接入功能

  radio 1
   schedule-mode fair
使用公平调度方式

七、内部安全通信

说明：按照 IP 地址从小到大的顺序用“IP/mask”表示，IPv4 Any 地址

用 0.0.0.0/0，IPv6 Any 地址用::/0，禁止使用地址条目。

1.SX 总公司配置内部路由，使用静态路由，实现内网互通。

SX_CORE:
ip route 0.0.0.0/0 10.1.255.2
ip route 10.1.10.0/24 10.1.99.252
ip route 10.1.20.0/24 10.1.99.252
ip route 10.1.30.0/24 10.1.99.252
ip route 192.168.100.0/24 10.1.99.252
!
SX_FW:
ip vrouter "trust-vr"
  ip route 0.0.0.0/0 "ethernet0/1" 10.1.255.6
  ip route 0.0.0.0/0 "ethernet0/2" 10.1.255.1
exit
//!!!防火墙记得放行，不然通不了 !!!//
SX_RT:
ip route default 10.1.255.5
ip route 10.1.10.0 255.255.255.0 10.1.255.5
ip route 10.1.20.0 255.255.255.0 10.1.255.5
ip route 10.1.30.0 255.255.255.0 10.1.255.5
ip route 10.1.99.0 255.255.255.0 10.1.255.5
ip route 10.1.130.0 255.255.255.0 10.1.255.5
ip route 10.1.140.0 255.255.255.0 10.1.255.5
ip route 10.1.150.0 255.255.255.0 10.1.255.5
ip route 10.1.255.0 255.255.255.252 10.1.255.5
ip route 192.168.100.0 255.255.255.0 10.1.255.5

2.SX_FW 和 SH_FW 策略默认动作为拒绝，并根据题意设置策略条目。

根据题意配置即可

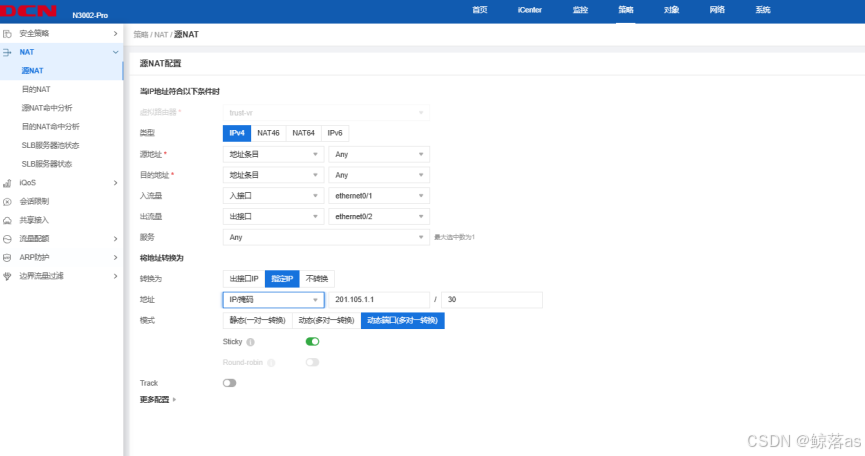

3.SX_RT、SH_FW 和 BJ_SW 分别配置 Internet 访问，允许 SX、BJ 和 SH 园区网的内部 IPv4 网络通过 NAT 方式访问互联网，保证每一个源 ip 产生的所有会话将被映射到同一个固定的 IP 地址。

SX_RT:
ip access-list standard nat
 permit any  sequence 10
!
ip nat inside source list nat interface GigaEthernet0/1
ip nat inside source list nat interface Serial1/0
ip nat inside source list nat interface Serial1/1
interface GigaEthernet0/2
 ip nat inside
 interface Serial1/0
 ip nat outside
 interface Serial1/0
 ip nat outside

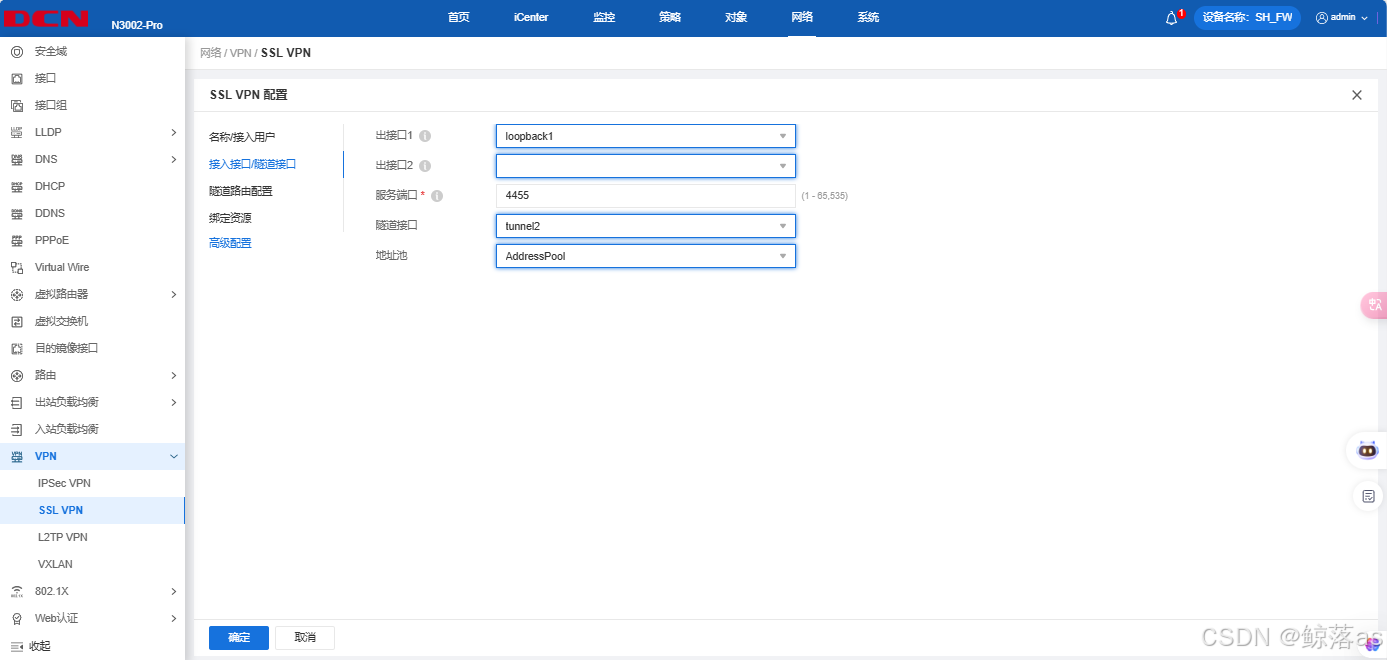

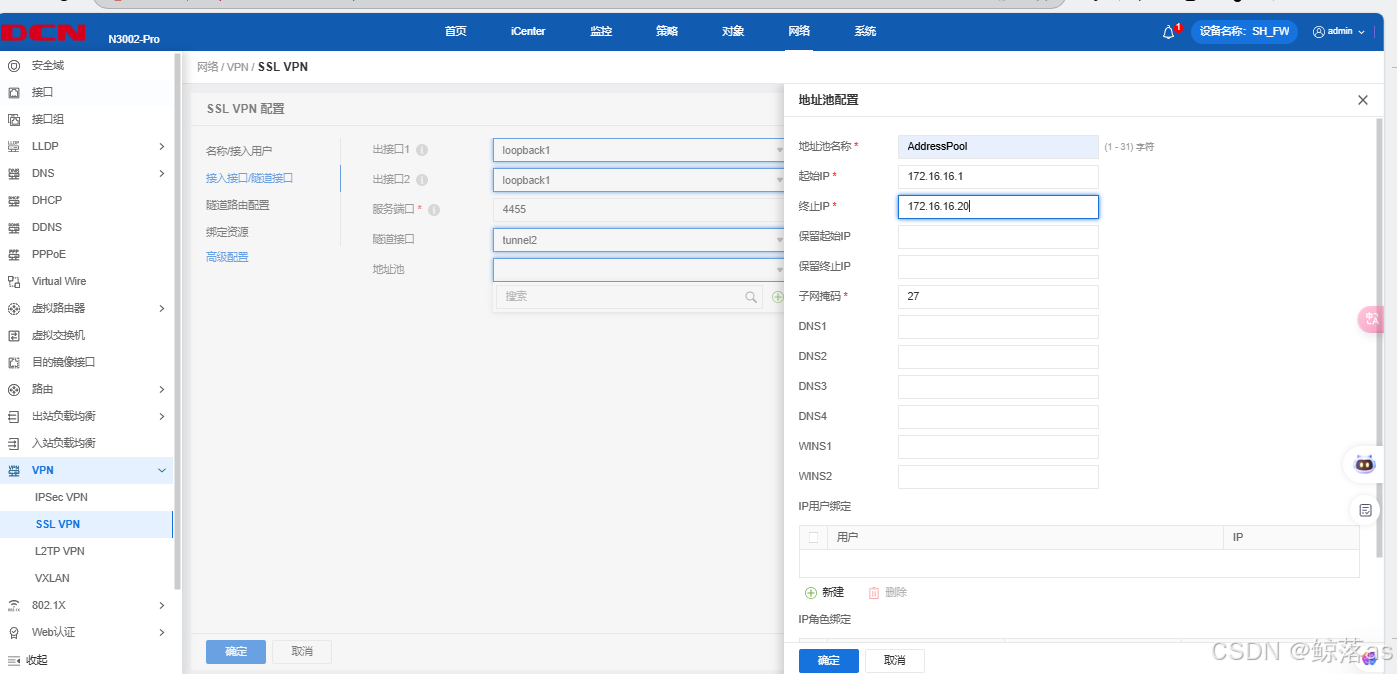

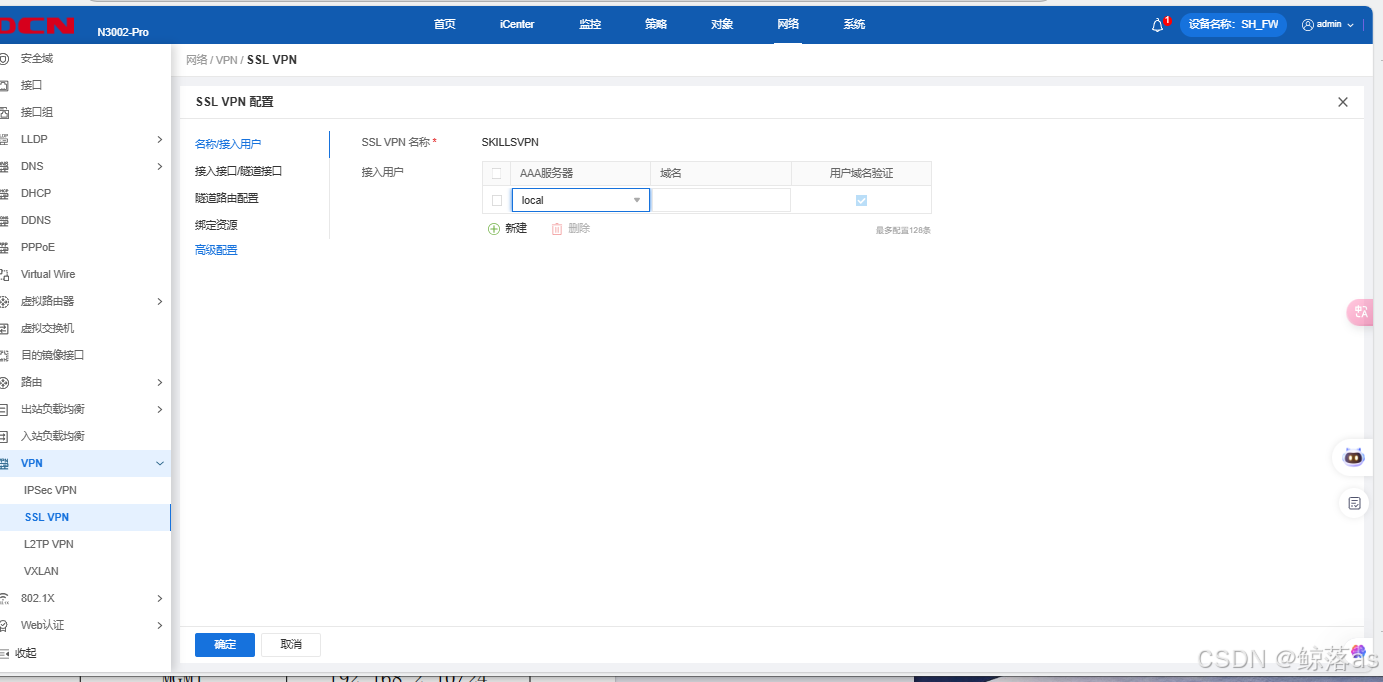

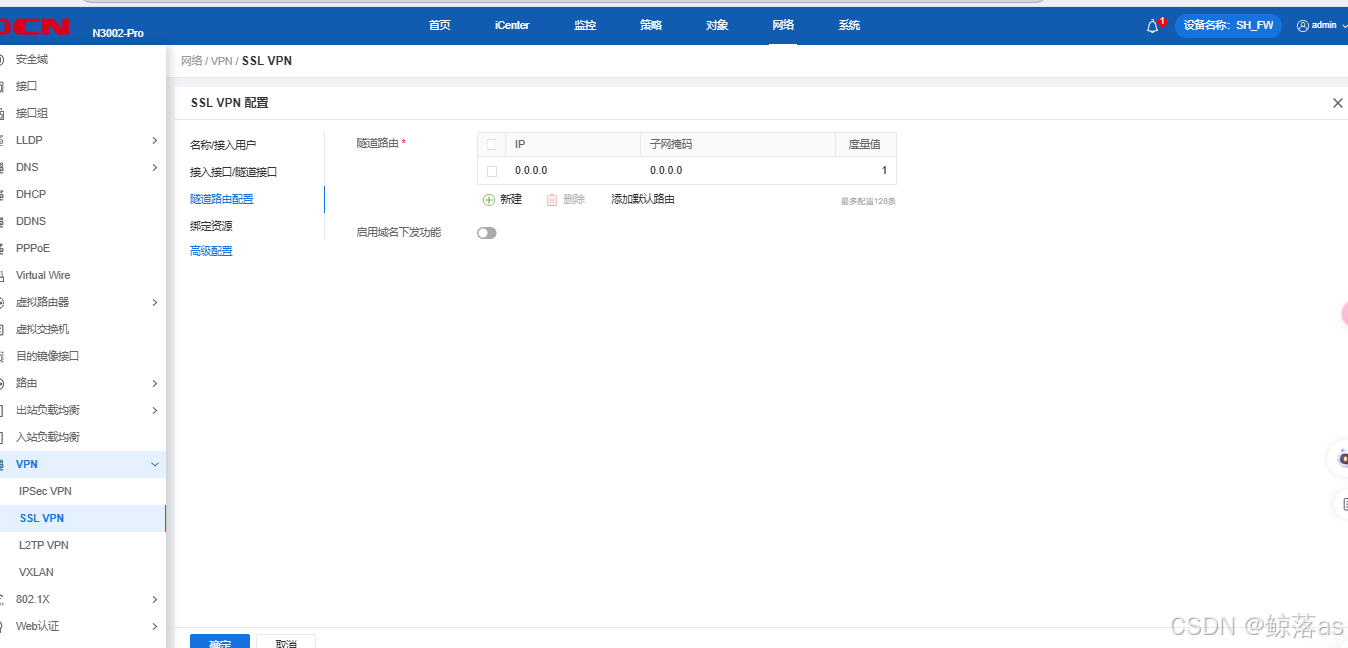

4.SX 总公司和 BJ 办事处用户通过专线方式接入 SH 分公司网络，在 SH_FW 上配置采用 SSL 方式实现对内网的访问，SSLVPN 名称为 SKILLSVPN，接口使用 loopback1 接口，端口号使用 4455，用户名为 SKILLS，密码为 Key-1122，地址池参见地址表。

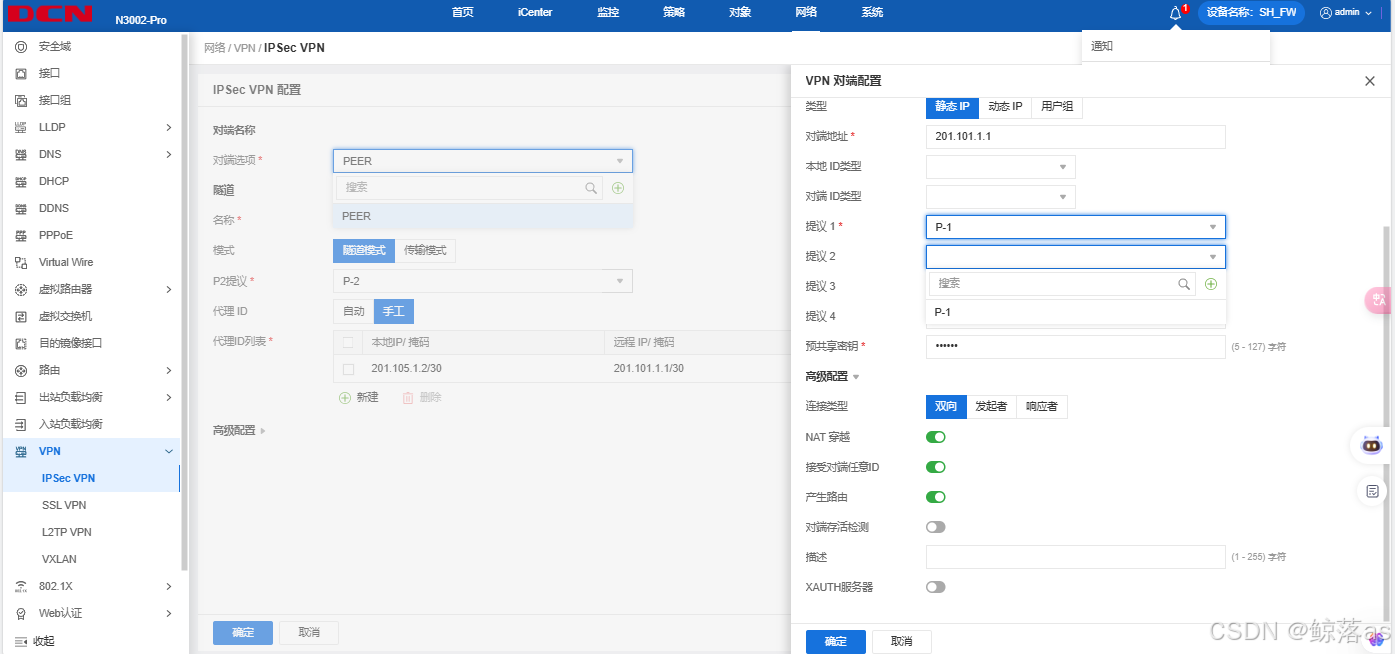

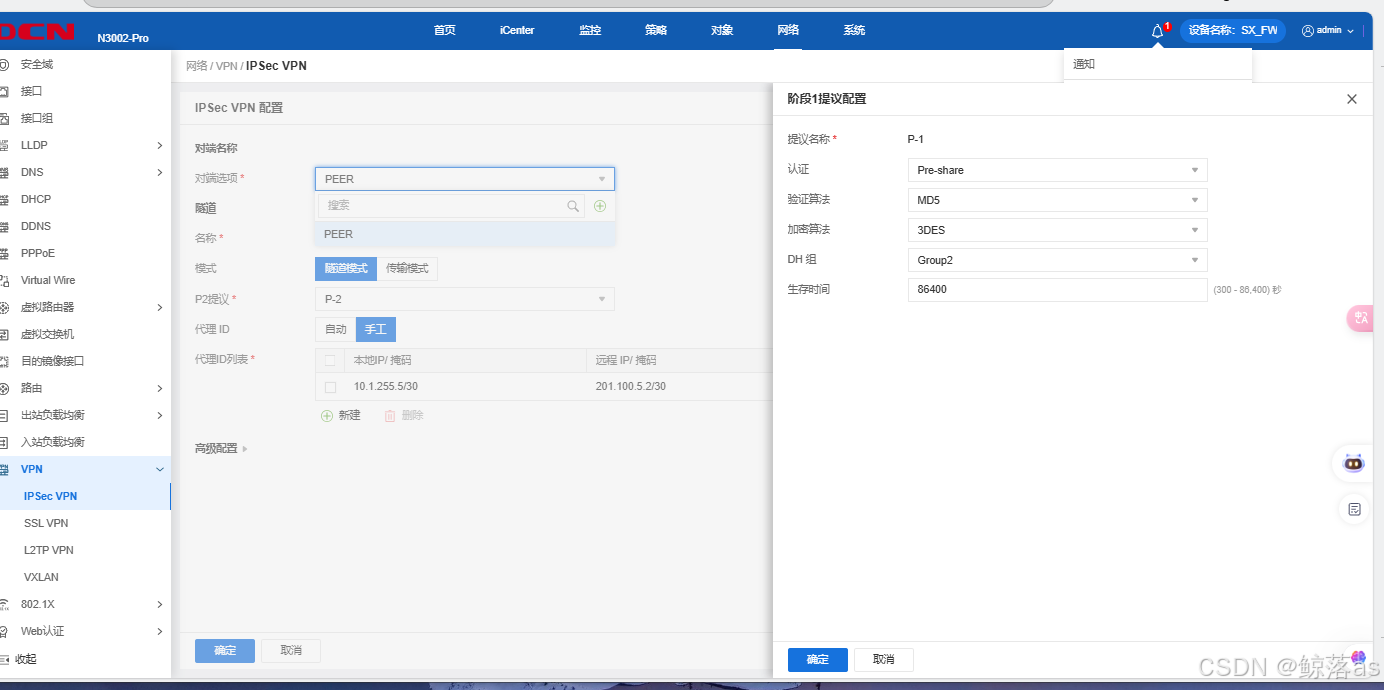

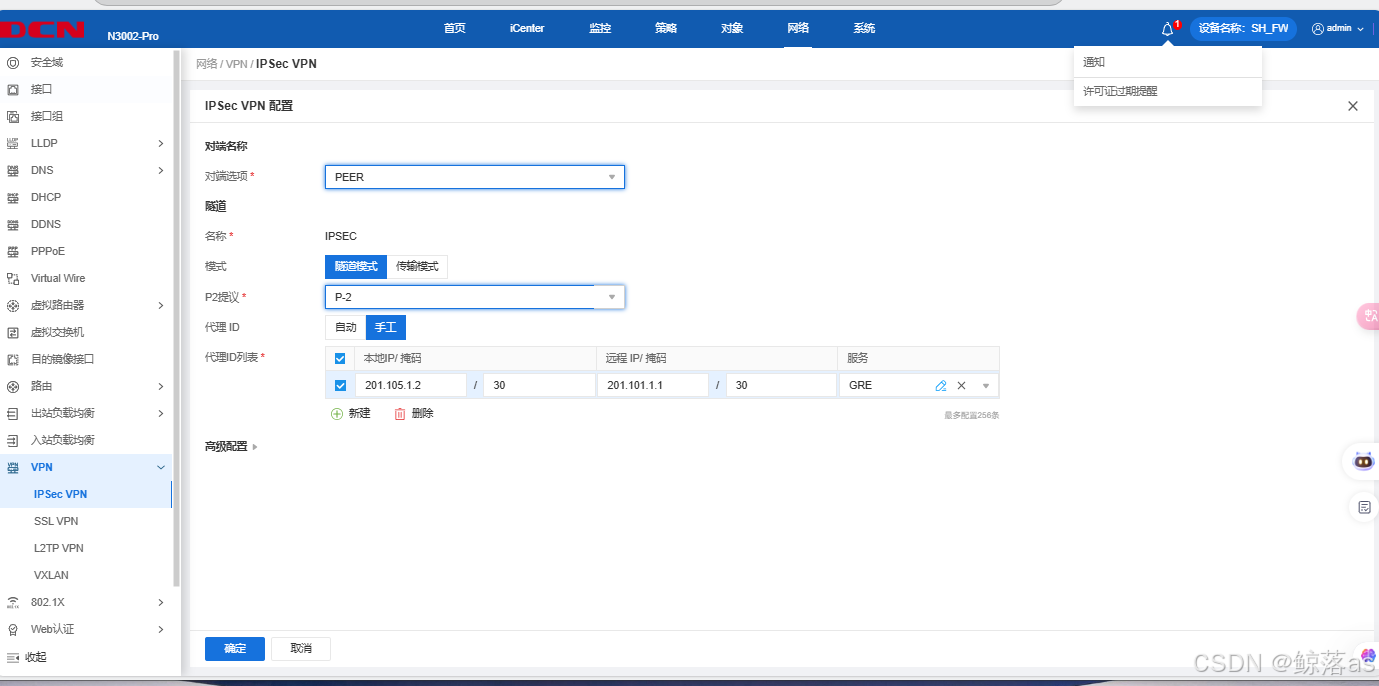

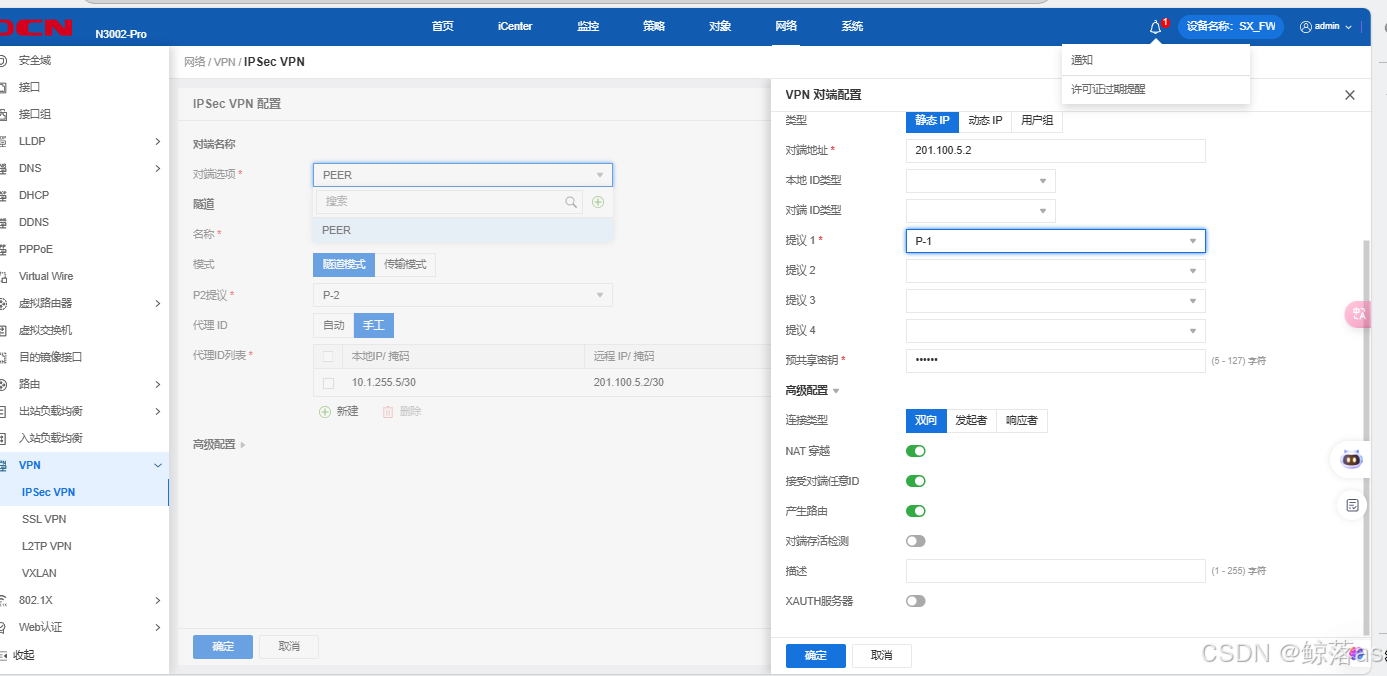

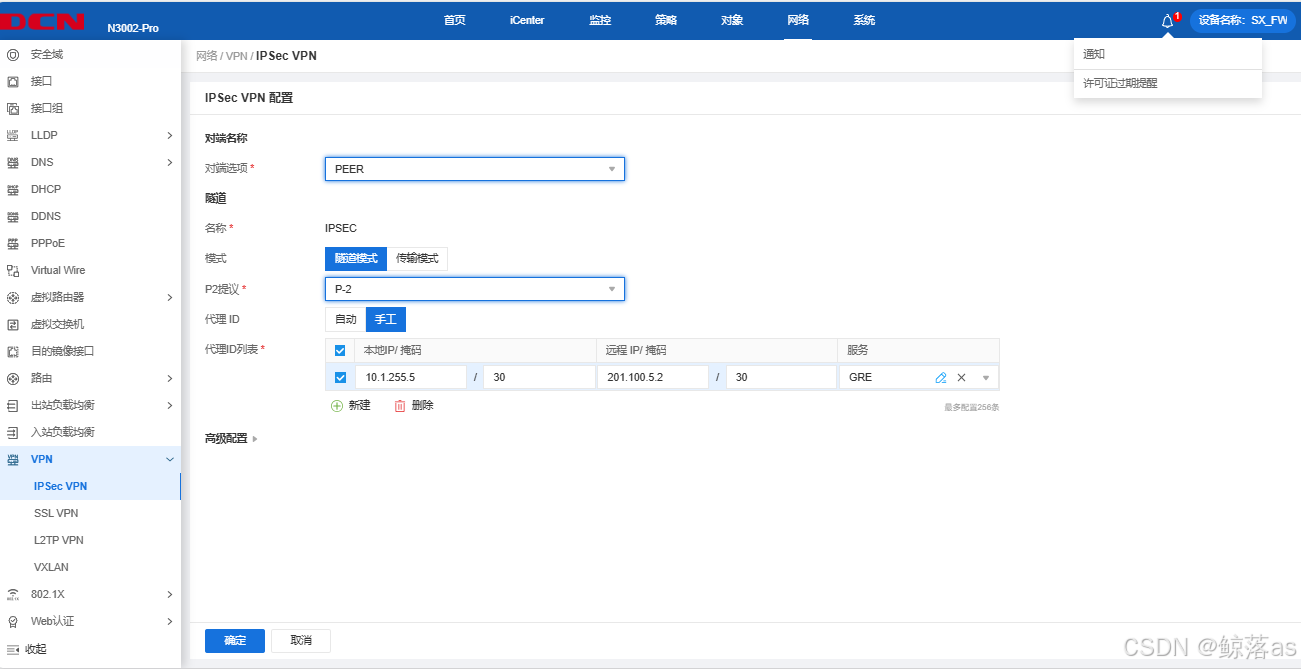

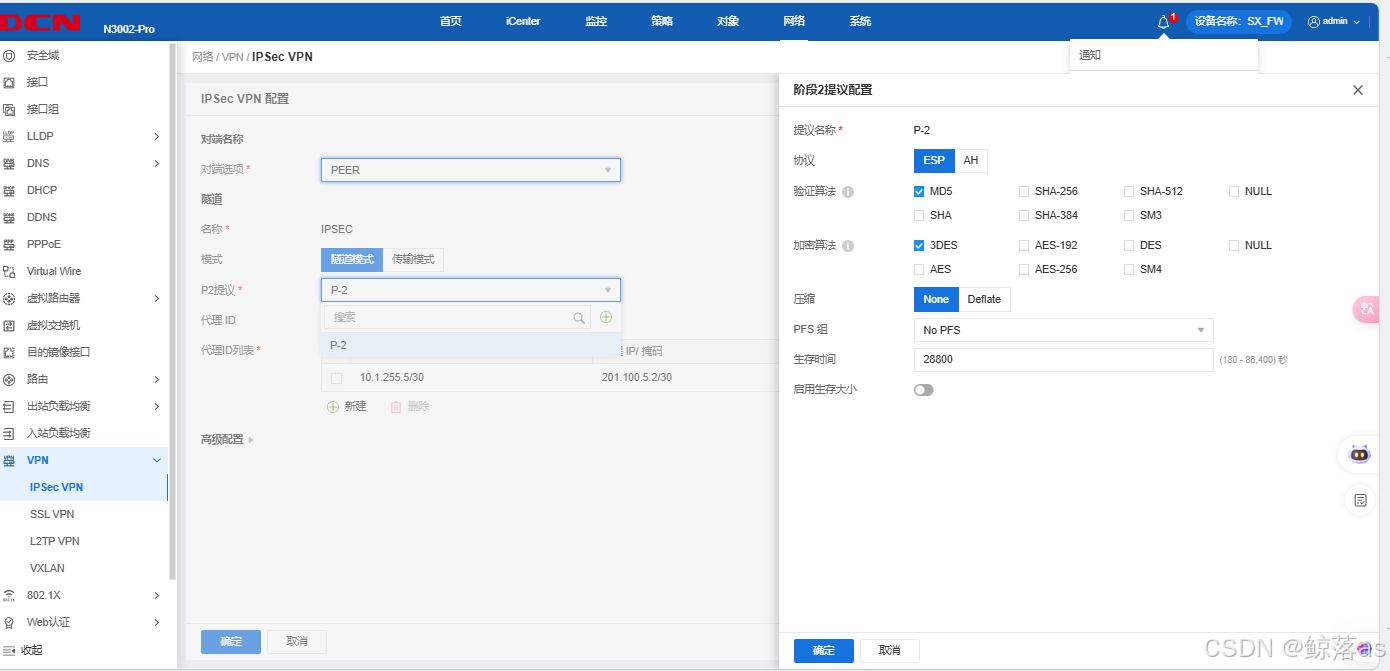

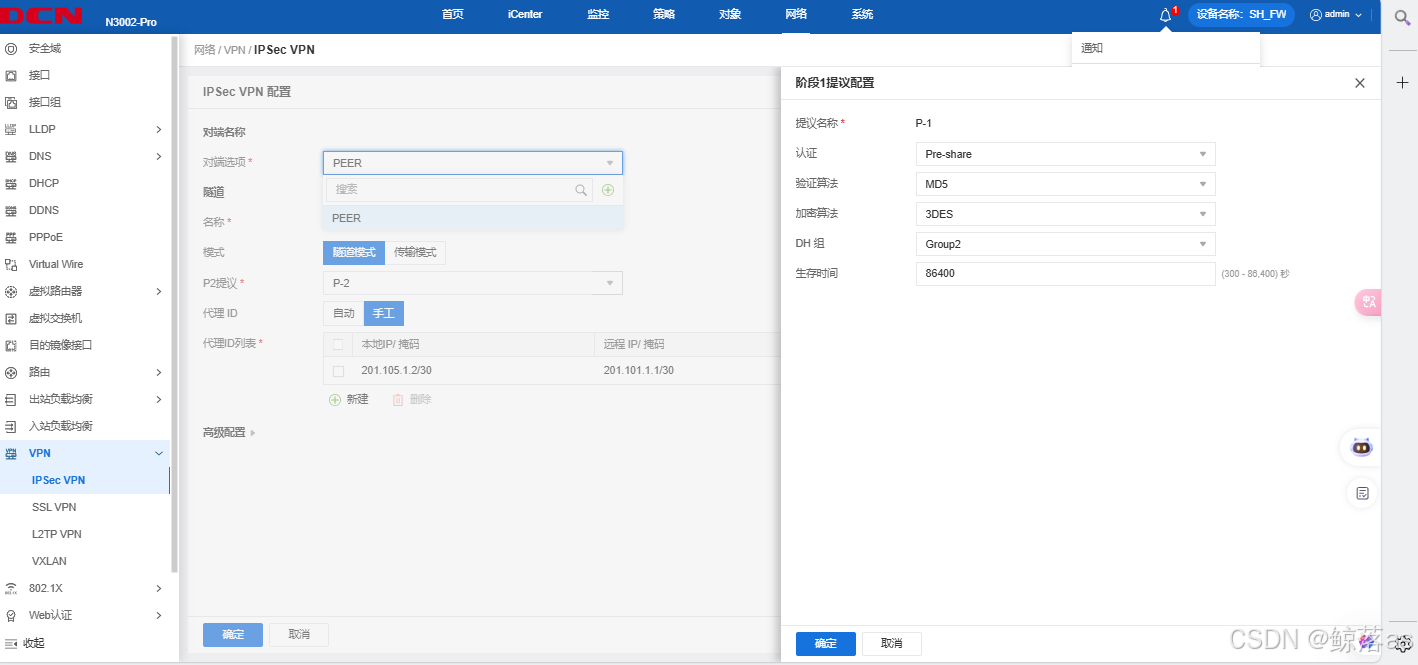

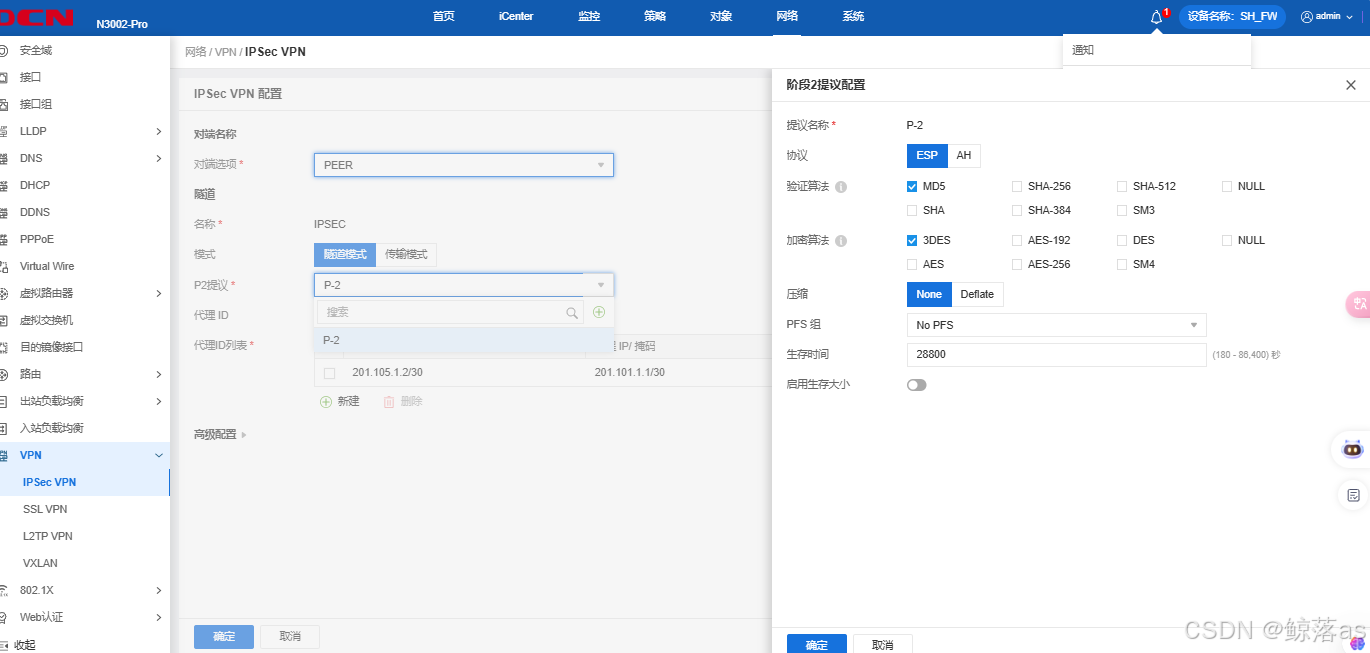

5.SX_FW 通过 NAT 穿越功能与 SH_FW 建立 IPsec 隧道，实现 SX 总部内部 192.168.100.0/24 网络与 SH 分部内部 10.1.50.0/24 网络之间的安全访问:

（1-6）SX_FW 对端地址为 201.100.5.2，SH_FW 对端地址为 201.101.1.1；防火墙的 isakmp proposal 名称为 P1，isakmp peer 名称为 PEER；（3）ipsec proposal 名称为 P2，tunnel ipsec 名称为 IPSEC；采用预共享密钥方式认证，密钥为 Skills2024；安全提议等参数自定义；使得 PC2 可以远程管理 Server1。

SX_FW:

tunnel gre "GRE-1"
  source 10.1.255.5
  destination 201.100.5.2
  interface ethernet0/1
  next-tunnel ipsec IPSEC
exit
interface tunnel1
  zone  "VPNHub"
  ip address 30.0.0.1 255.255.255.252
  manage ping
  tunnel gre "GRE-1" gw 30.0.0.2
exit

SH_SW:

tunnel gre "GRE-1"
  source 201.105.1.2
  destination 201.101.1.1
  interface ethernet0/2
  next-tunnel ipsec IPSEC
exit
interface tunnel1
  zone  "VPNHub"
  ip address 30.0.0.2 255.255.255.252
  manage ping
  manage ssh
  tunnel gre "GRE-1" gw 30.0.0.1
exi

2024 年山西省职业院校技能大赛网络建设与运维解析

一、 网络拓扑图及IP 地址表：
