更多内容，请访问我的网站：https://jiangge12.github.io/

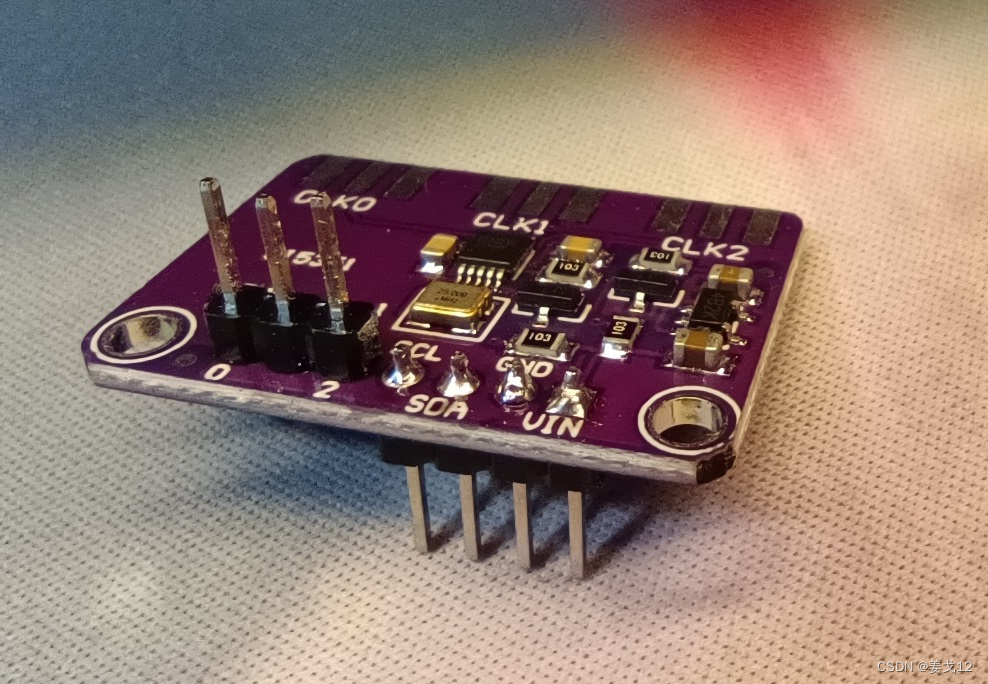

模块买来没焊接排针，自己用可以这么焊：I2C 4pin往下，输出 0、1、2 往上。

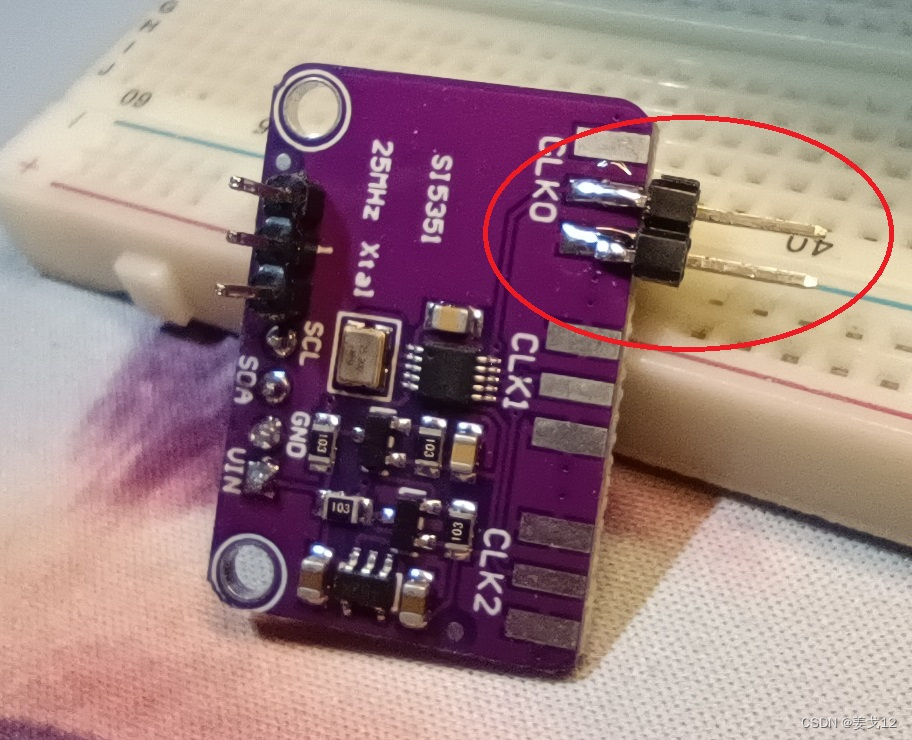

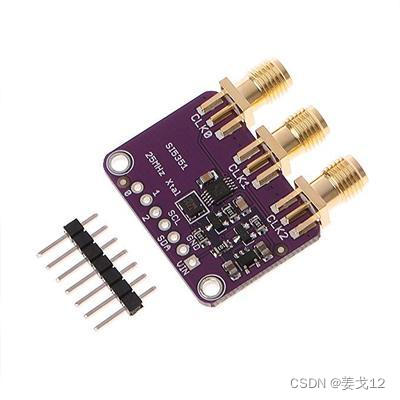

后来发现 CH0 1 2 这三针没有地线，不是很方便。于是在 SMA焊点位置焊上排针，配合自制的测试线就好用了。（SMA接口暂时没焊，如果要用的话还得有配套线缆）

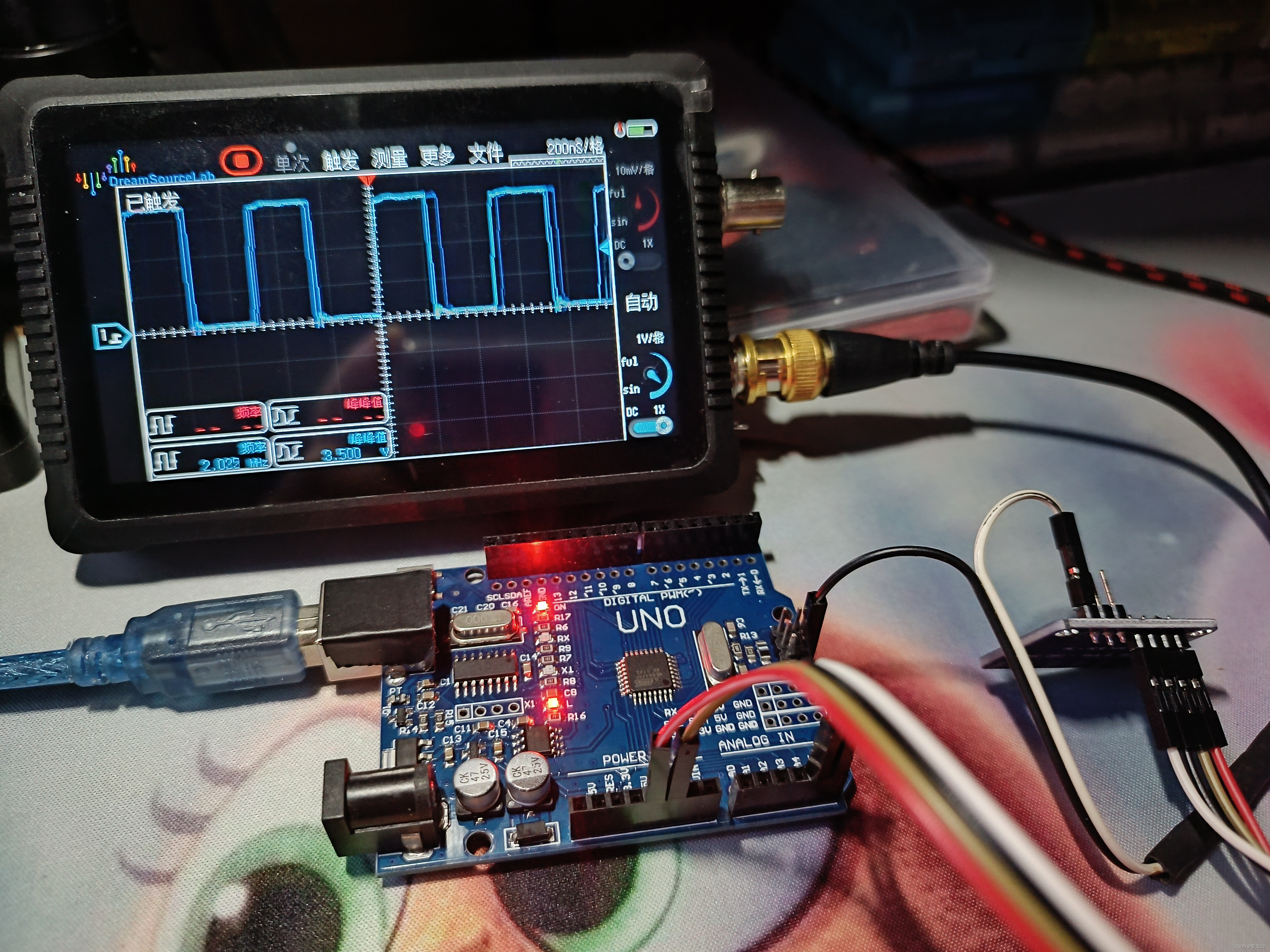

2M 以下，波形不错的

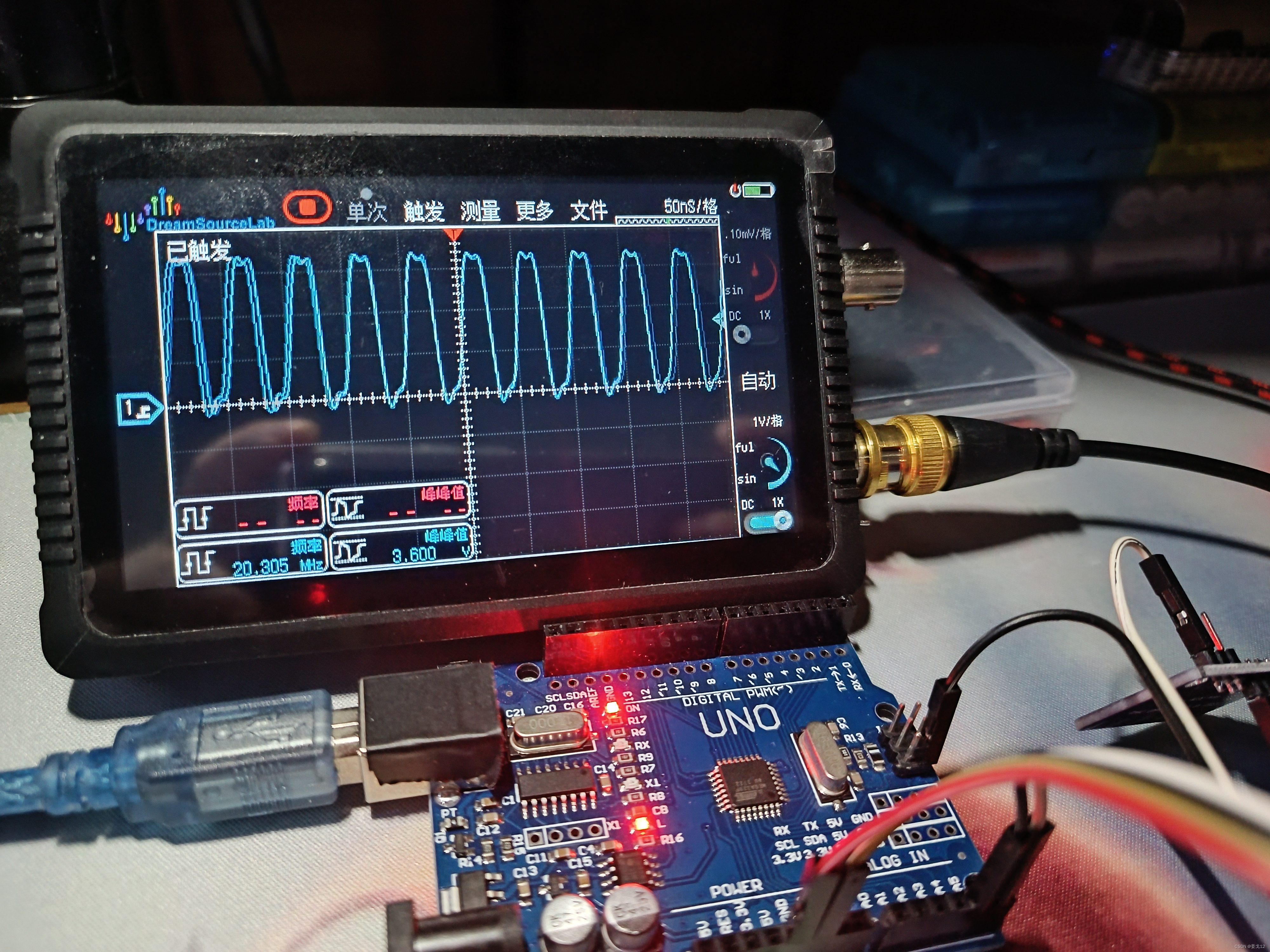

20M 有些走样。

70M 几乎正弦波了，再高大概可以到 200M, 手里没设备测试了。

注意：高频是需要专用接口的，杜邦线这样的接法是不严谨的。这个图形只是验证频率，波形待以后找到专业设备再说。

// https://github.com/etherkit/Si5351Arduino

#include "si5351.h"
#include "Wire.h"

Si5351 si5351;

void setup()
{
  bool i2c_found;

  Serial.begin(115200);
  i2c_found = si5351.init(SI5351_CRYSTAL_LOAD_8PF, 0, 0);
  if(!i2c_found)
  {
    Serial.println("Device not found on I2C bus!");
    delay(500);
  }

  si5351.set_freq(20000000ULL, SI5351_CLK0);  // 20000000 就是频率值，单位0.01Hz，即去掉两个零，实际测试发现没校准时有些偏差，但是附带校准程序跑起来暂时有些问题，先这样吧
}

void loop()
{
}
