本文介绍了一个小项目中如何利用CD4067模拟开关芯片替代昂贵的16通道ADC，通过ArduinoIDE进行编程控制，实现通道切换并读取模拟信号。通过简单的IO操作，实现了对CD4067的通道选择，并给出了相应的代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

更多内容，请访问我的网站：https://jiangge12.github.io/

有个小项目需要用到16通道ADC，速度精度倒是没什么要求。

单片机 IO 尤其是支持ADC的不太够，考虑外接16通道ADC芯片，但成本较高。

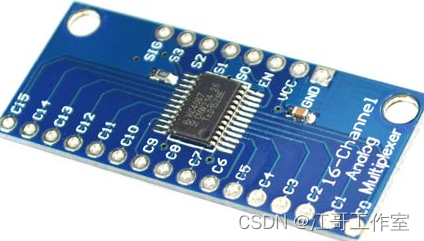

想来想去，CD4067 16通道模拟切换凑合一下吧。

Arduino IDE 可以搜到几个4017的库，不过看了看pdf，没必要，自己对付几句byte操作就够了：

byte i;
boolean S0;
boolean S1;
boolean S2;
boolean S3;

void setup() {
  Serial.begin(115200);
  pinMode(5,OUTPUT);  // CD4067 S0
  pinMode(4,OUTPUT);
  pinMode(3,OUTPUT);
  pinMode(2,OUTPUT);
}

void loop() {
    for(i=0;i<16;i++){
        S0 = i & 0x01;
        S1 = i & 0x02;
        S2 = i & 0x04;
        S3 = i & 0x08;
        digitalWrite(5,S0);   // S0-S3设置CD4067通道号
        digitalWrite(4,S1);
        digitalWrite(3,S2);
        digitalWrite(2,S3);
        Serial.print(analogRead(A0)); Serial.print(",");
    }
    Serial.println("");
    delay(5000);
}
