该系统利用STM32F103C8T6单片机结合心率传感器监测心率，TFT彩屏实时显示心率值及曲线，并可通过按键设置报警阈值。当心率超出设定范围时，蜂鸣器报警，数值显示为红色，正常则显示蓝色。文章详细介绍了传感器模块和STM32单片机核心板的设计与功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

资料下载：http://www.jh-tec.cn/archives/8323

系统功能设计

STM32单片机生理监控心率脉搏TFT彩屏波形曲线65
本系统由STM32F103C8T6单片机核心板、心率传感器、TFT屏显示、按键、蜂鸣器组成。
1、TFT液晶实时显示心率值。
2、TFT液晶实时显示采集到的的模拟信号的曲线图，直接显示心率变化曲线。
3、通过按键可以设置心率报警阈值，按键有设置按键、设置+、设置-，在设置情况下可以对设置值进行加减。
4、当前心率值超过设置阈值，蜂鸣器报警，同时显示心率值为红色；否则蜂鸣器不报警，心率值显示蓝色。

Pulsesensor脉搏心率传感器模块电路设计
脉搏心率传感器是用来测试心跳速率的传感器，实质是一款集成了放大电路和噪声消除电路的光学心率传感器。可以通过此传感器开发出和心率有关的互动作品。传感器可以戴在手指或者耳垂上。光电传感器将脉搏信号转换为电信号，此装置需要把手指放在传感器表盘上，光电传感器，此传感器是集成了放大电路和噪声消除电路的光学心率传感器，光电传感器一侧的发光二极管发光，当脉搏跳动时，指尖或者耳垂的动脉血管血容量发生周期性变化，透过指尖的光强度同时发生变化。另一侧的光电三极管将接收到的红外光信号转化为电信号。
一、接口说明
（1）+ 外接5V
（2）- 外接GND
（3）S 输出接口（0和1）

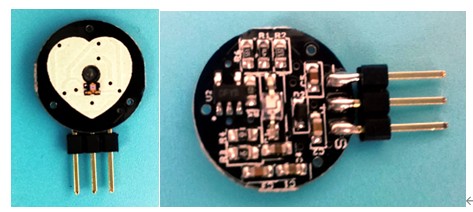

Pulsesensor脉搏心率传感器模块实物图如下图所示。
在这里插入图片描述

在这里插入图片描述

STM32F103C8T6单片机核心板：
STM32单片机核心电路设计
STM32系列处理器是意法半导体ST公司生产的一种基于ARM 7架构的32位、支持实时仿真和跟踪的微控制器。选择此款控制芯片是因为本系统设计并非追求成本的最低或更小的功耗，而是在实现本设计功能的前提下能够提供更丰富的接口和功能以便于设计实验系统各实验项目所需的外围扩展电路。此款控制芯片在完成单片机课程的学习后上手较为容易，在医疗器械中应用广泛，具有很好的学习、实验研究价值。
一、STM32的主要优点：
（1）使用ARM最新的、先进架构的Cortex-M3内核
（2）优异的实时性能
（3）杰出的功耗控制
（4）出众及创新的外设
（5）最大程度的集成整合
（6）易于开发，可使产品快速将进入市场
二、STM32——最佳的平台选项
对于使用同一平台进行多个项目开发而言，STM32是最
佳的选择：
（1）从仅需少量的存储空间和管脚应用到需要更多的存储空间和管脚的应用
（2）从苛求性能的应用到电池供电的应用
（3）从简单而成本敏感的应用到高端应用
（4）全系列脚对脚、外设及软件的高度兼容性，给您带来全方位的灵活性。您可以在不必修改您原始框架及软件的条件下，将您的应用升级到需要更多存储空间或精简到使用更少存储空间/ 或改用不同的封装的规格。
STM32F103C8T6单片机核心板接口电路图如下图所示。
