51单片机学习记录笔记（1）---LED

由于是几乎是0基础学习单片机（物理水平不是很高），所以想记录下笔记方便回顾

学习的视频链接

1（环境配置）

[1-2] 开发工具介绍及软件安装_哔哩哔哩_bilibili

安装:

keilc51(需要破解版)

stc-isp/

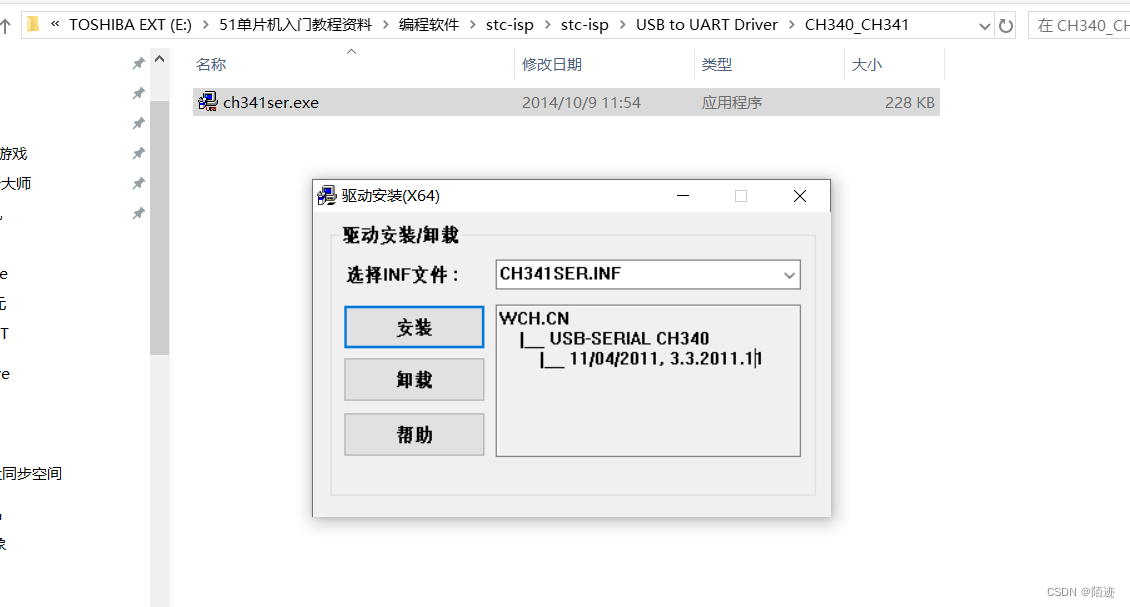

同时要给U盘添加驱动程序

F:\51单片机入门教程资料\编程软件\stc-isp\stc-isp\USB to UART Driver\CH340_CH341

2(单片机相关知识)

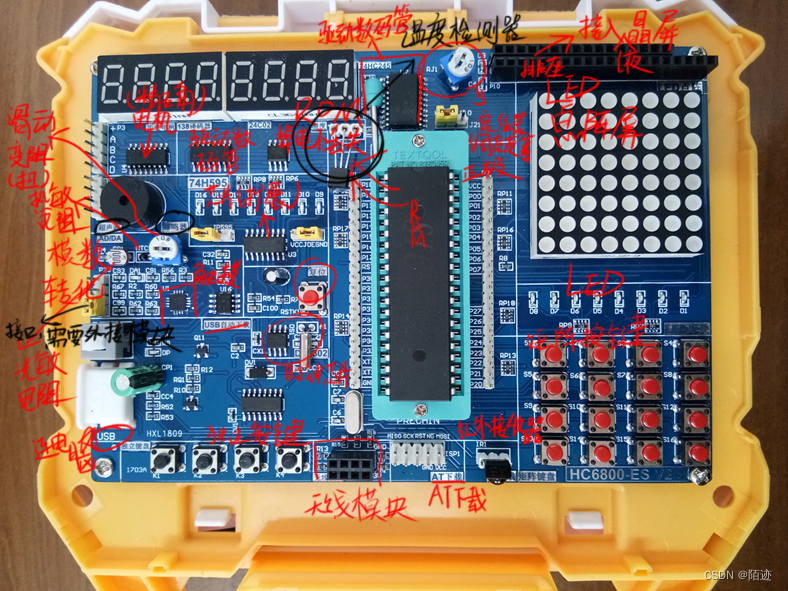

[1-3] 单片机及开发板介绍_哔哩哔哩_bilibili

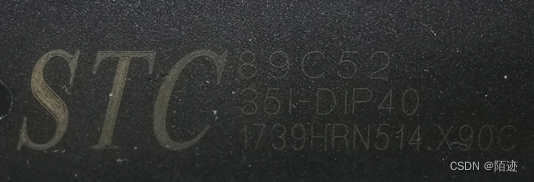

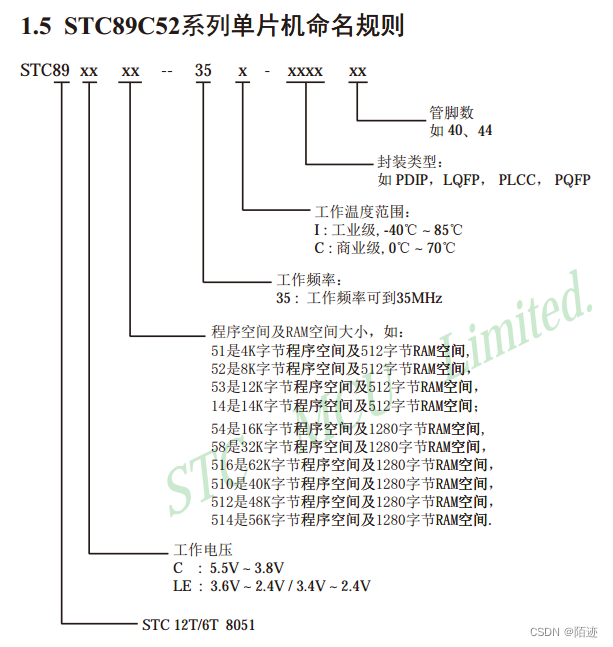

上图的单片机 STC89----系列名

C----工作电压 5.5v-3.8v

52-----空间大小 8k程序空间+512字节的RAM空间

35--工作频率

I---工作问题范围

DIP---封装类型

40---引脚数

单片机介绍：

• 单片机，英文 Micro Controller Unit ，简称 MCU

• 内部集成了 CPU 、 RAM 、 ROM 、定时器、中断系统、通讯接口等一系列电脑的常用硬件功能

• 单片机的任务是信息采集（依靠传感器）、处理（依靠 CPU ）和硬件设备（例如电机， LED 等）的控制

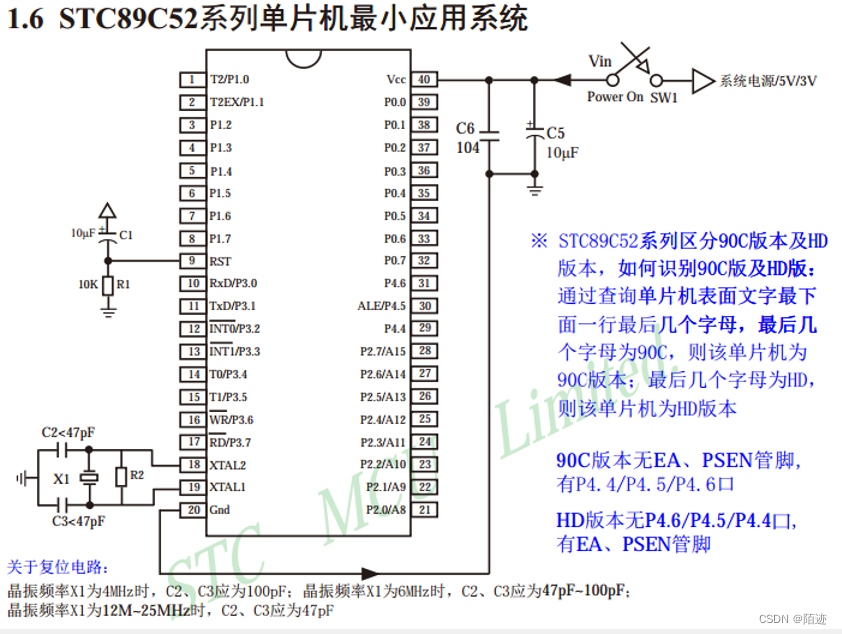

一般的晶振作用是产生振荡，晶振有不同的频率，可以使电路工作在稳定的频率范围之内，它是给集成电路的启振器件，晶振就是步调基准、稳定频率、选择频率。几乎所有工业，科技，车载，数码，电子等多个领域都可以用得上晶振。晶振在电路中的作用是为系统提供基本的时钟信号。（时序，一步一步运行，有周期）

Vcc 正极

Gnd 负极

复位电路：高电平（电容C1充电相当于短路）复位，（充多了就断路）低电平（有电阻R1）

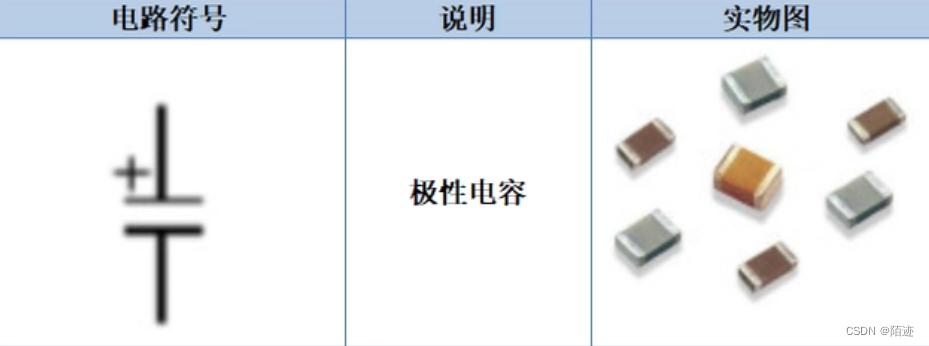

电容器：一种容纳电荷的器件，用字母C表示，是电子设备中常用的电子元件之一。

（滤波）让电流稳定。

电感器与变压器：电感器和变压器均是用绝缘导线绕制而成的电磁感应元件。电感器主要作用：对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路；变压器主要作用：降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等。

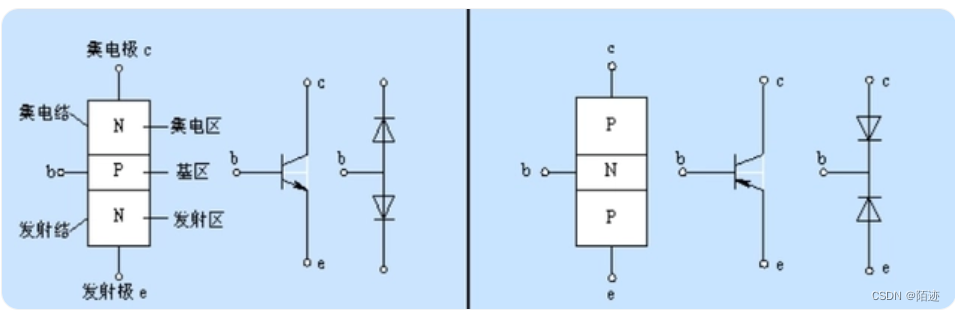

三极管：

通常是指半导体三极管，他主要的功能是电流放大和开关功能。二极管是由一个PN结构成，而三极管是由两个PN结构成，中间是N区的PNP结构，或中间是P区的NPN结构。

有箭头的为发射结。

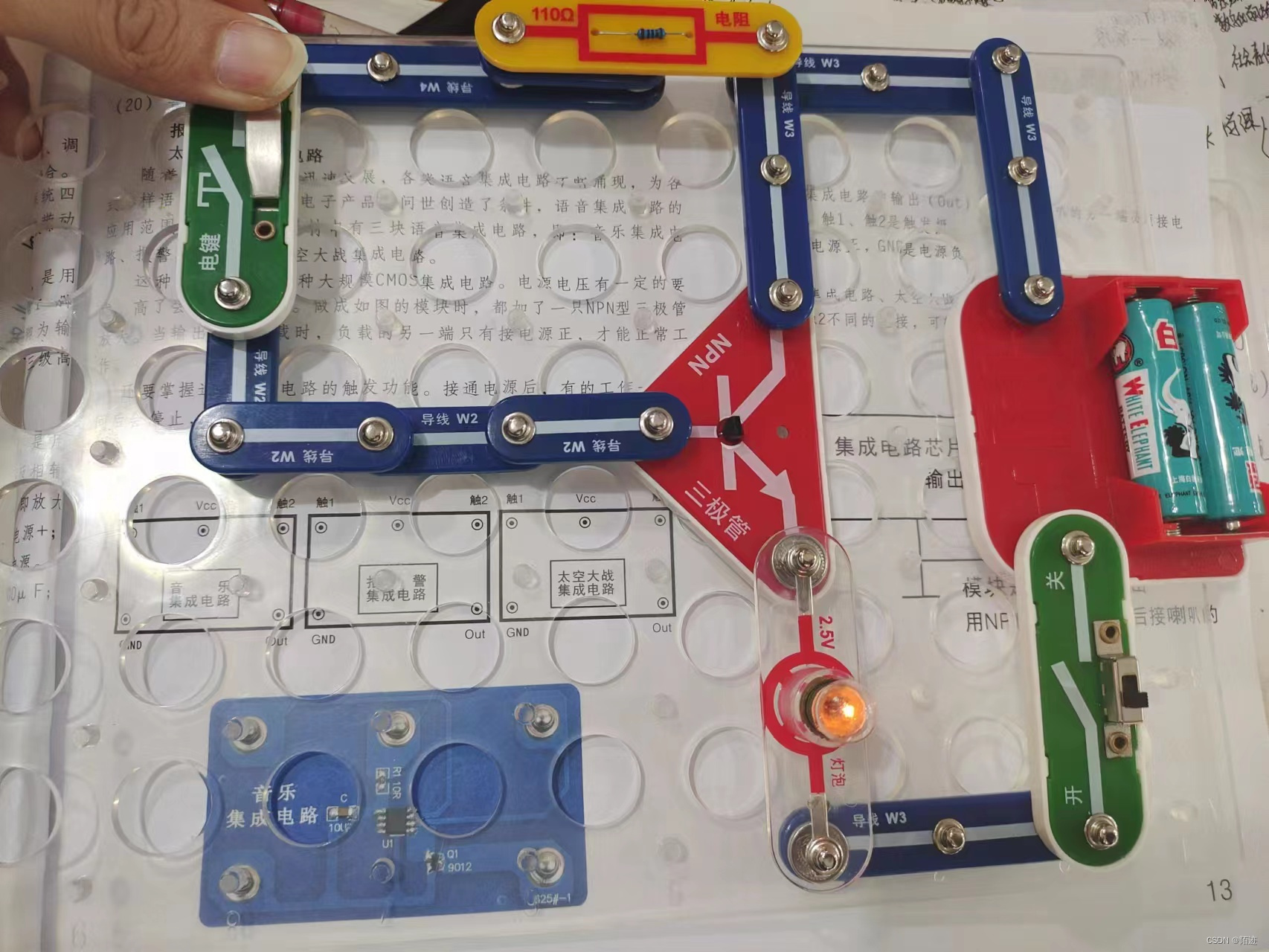

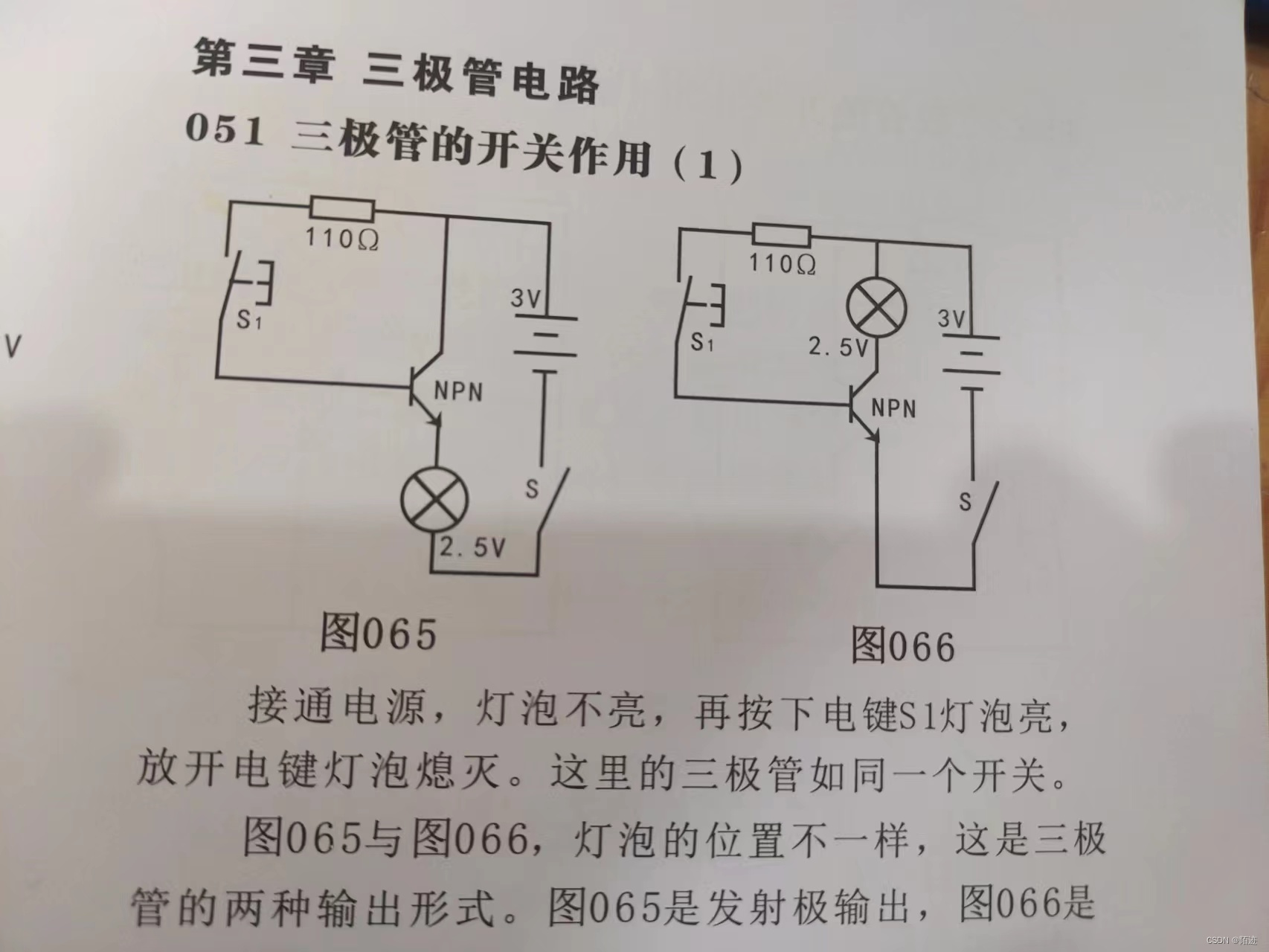

可用于开关的作用，如下图所示：

 实现了开关的功能----1.相当于要基区和集电区都有电，才能在发射区有电。

补：电阻的作用就是给予基区比较小的电流。

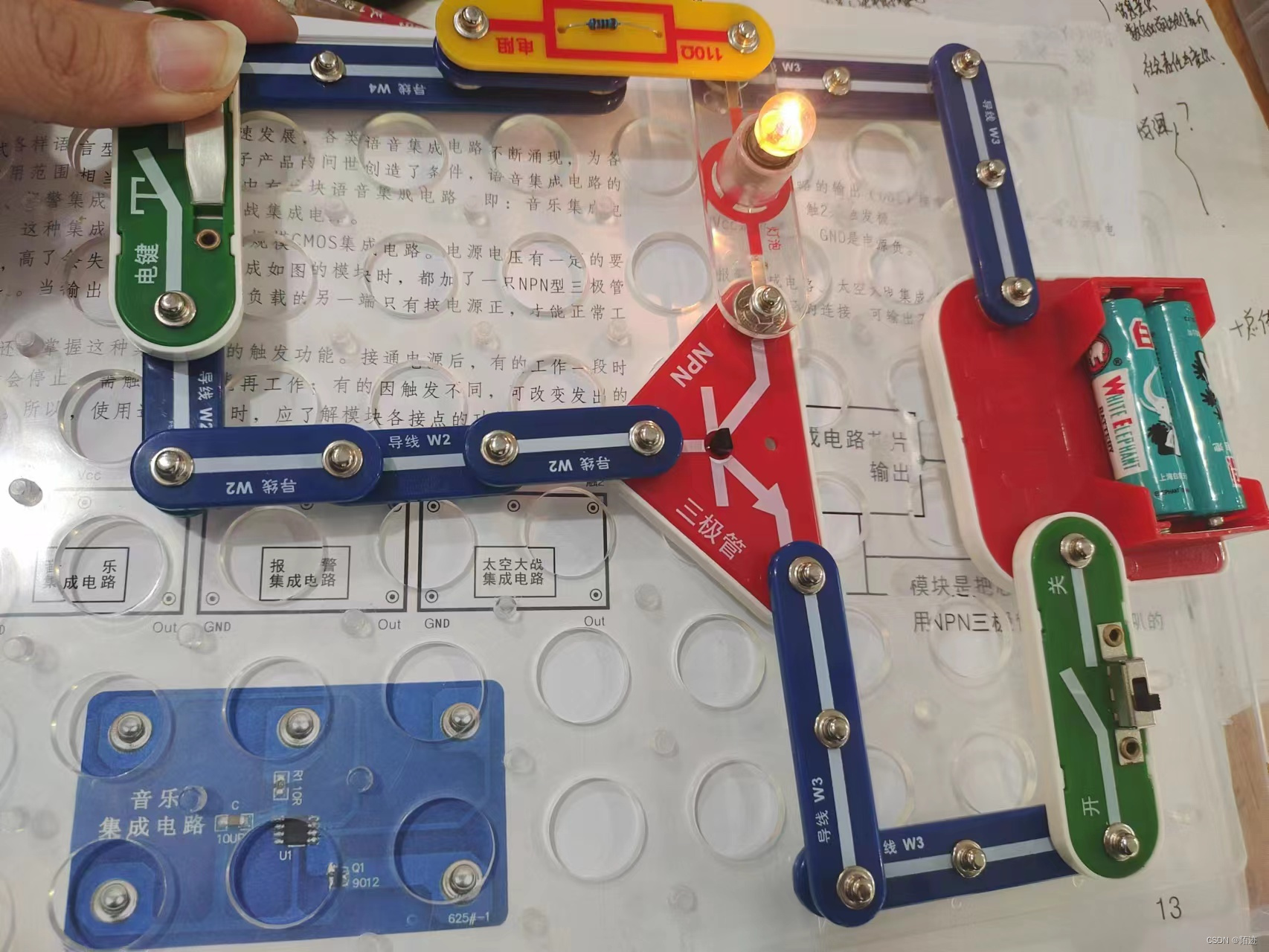

引用别人的话---电子在进入基区后，会聚集在发光结附近，逐渐产生电子密度差异，在这种差异的影响下，电子在基区中向集电结扩散，并被集电区吸到集电区，从而形成集电极电流 Ic。另外，由于基区较薄，电子与基区的空穴结合，扩散的电子流与复合的电子流比率决定了其放大性能。因此会有以下的现象，如图：



PN结是由一个N型掺杂区和一个P型掺杂区紧密接触所构成的，其接触界面称为冶金结界面。

在一块完整的硅片上，用不同的掺杂工艺使其一边形成N型半导体，另一边形成P型半导体，我们称两种半导体的交界面附近的区域为PN结。

在P型半导体和N型半导体结合后，由于N型区内自由电子为多子，空穴几乎为零称为少子，而P型区内空穴为多子，自由电子为少子，在它们的交界处就出现了电子和空穴的浓度差。由于自由电子和空穴浓度差的原因，有一些电子从N型区向P型区扩散，也有一些空穴要从P型区向N型区扩散。它们扩散的结果就使P区一边失去空穴，留下了带负电的杂质离子，N区一边失去电子，留下了带正电的杂质离子。开路中半导体中的离子不能任意移动，因此不参与导电。这些不能移动的带电粒子在P和N区交界面附近，形成了一个空间电荷区，空间电荷区的薄厚和掺杂物浓度有关。

 pn结不参与导电，所以如果开关不按下的话，电路相当于没有连接上。

其他的原理：三极管放大原理，有人用三国讲明白了！-电子发烧友网

 补充：当基区和集电区给了同一种电平，发射端才会有电流

示意图

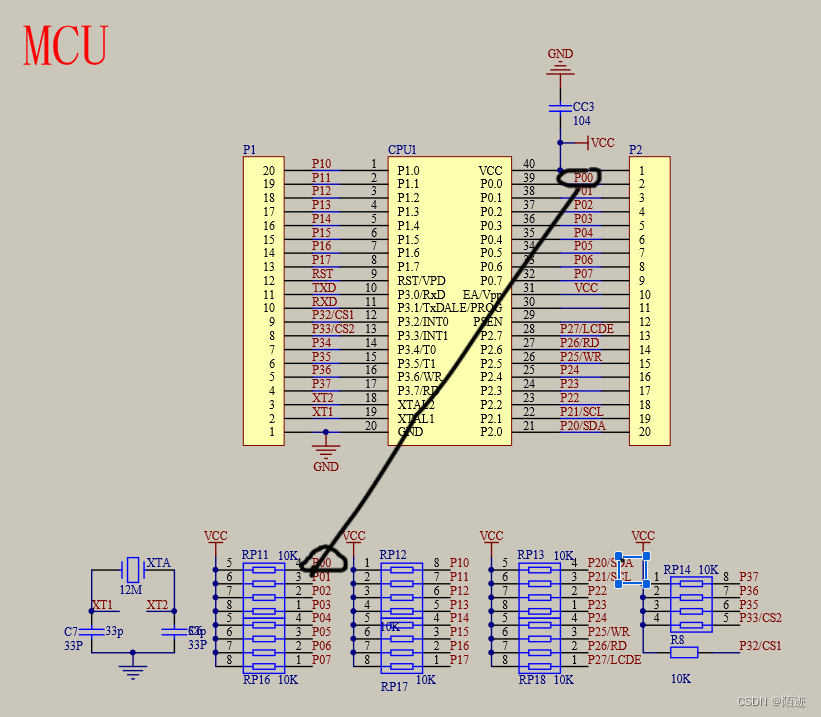

原理图

通过数字标号观察是否连接

3（点灯）

1）基础

[2-1] 点亮一个LED_哔哩哔哩_bilibili

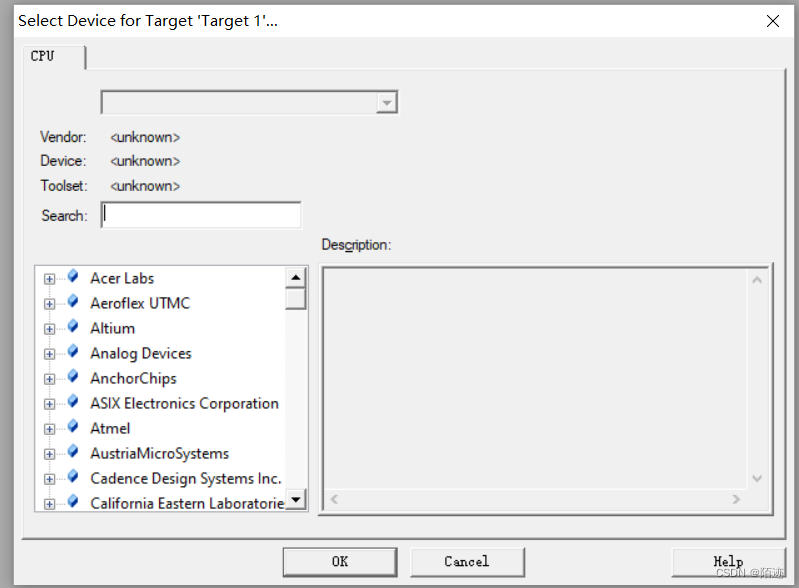

首先要选择对应的硬件版本

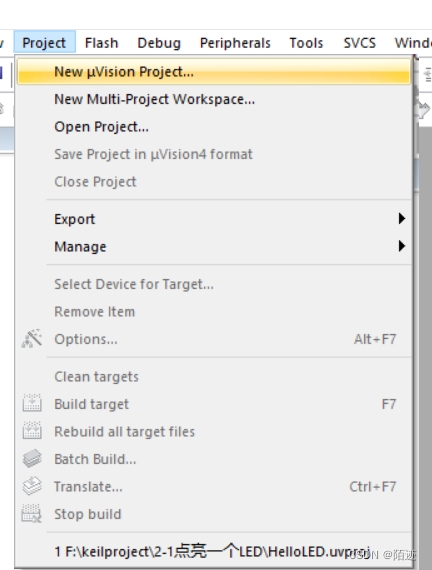

右击空白区域，选择add new item，然后选择c语言

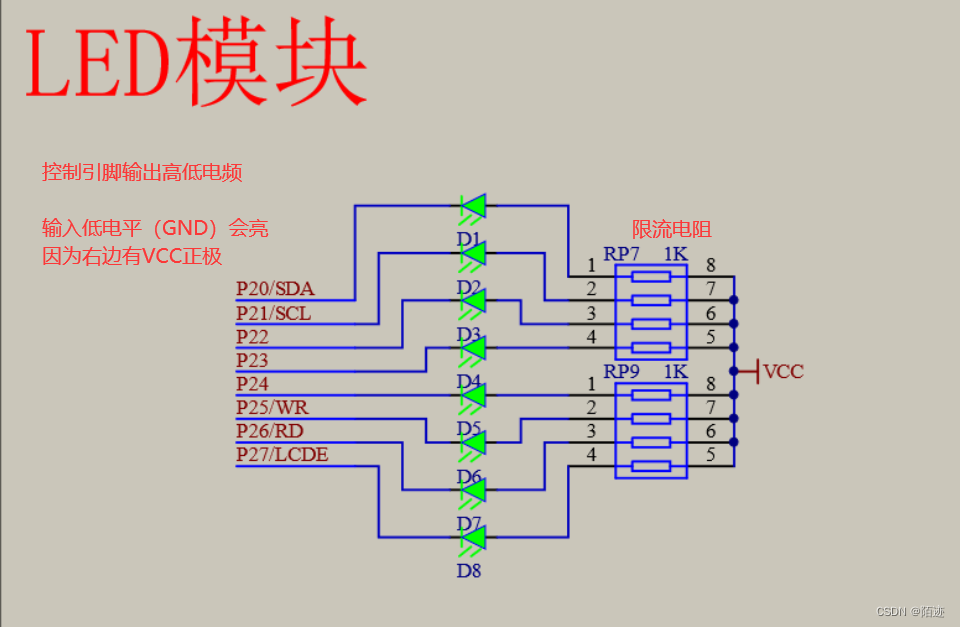

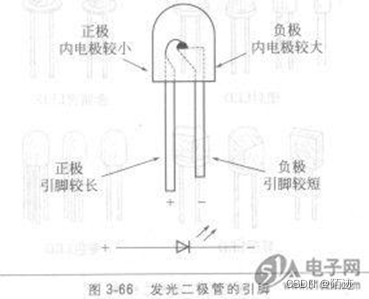

点亮灯的问题转化为了如何控制引脚输入低电平信号

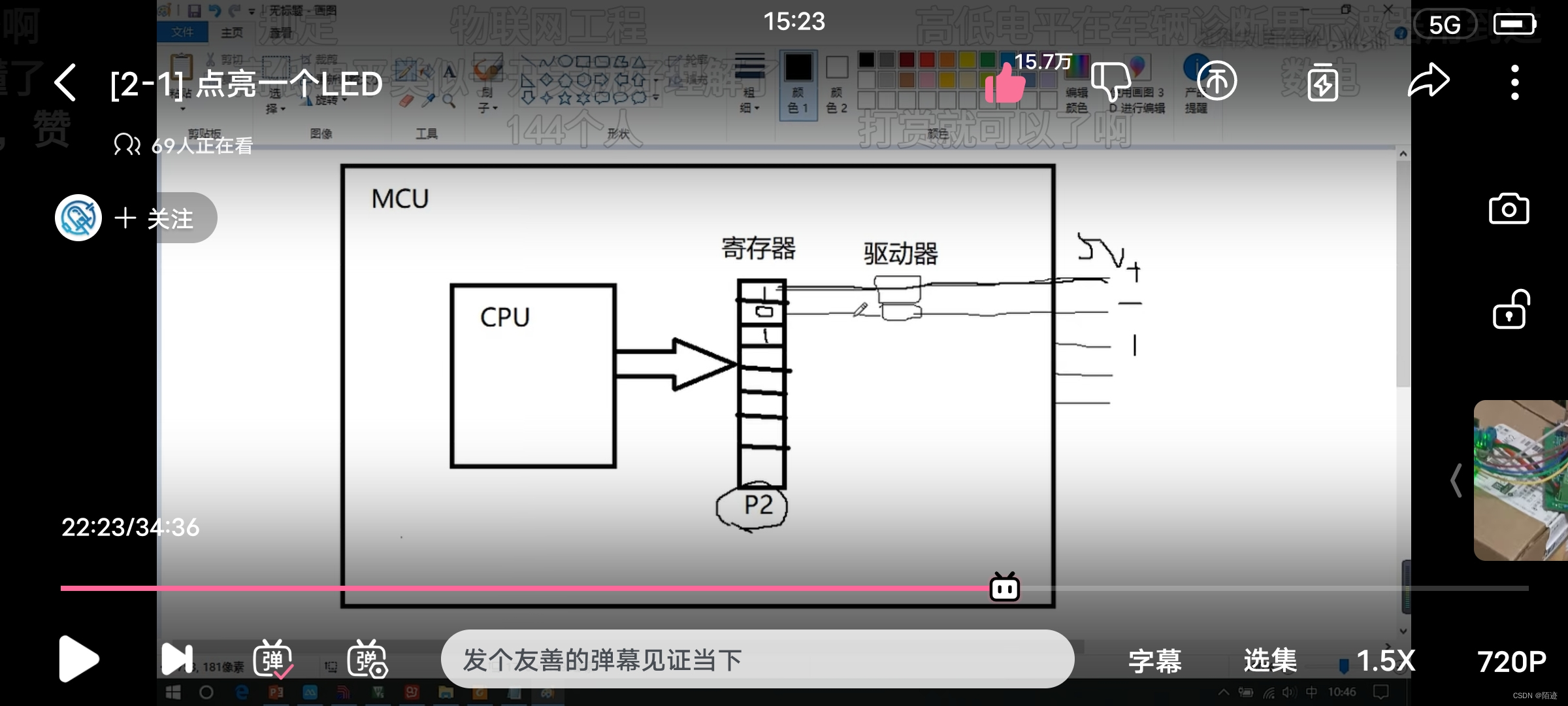

CPU如何控制引脚

主要就是CPU通过程序可以设置寄存器（eg：P2）中8个引脚的值（0/1），通过驱动器传递正负极的信号。

P2相当于是一个8位的二进制存储器，现在就是好让最后一个端口为0，也就是一个灯亮。然后转化为2进制

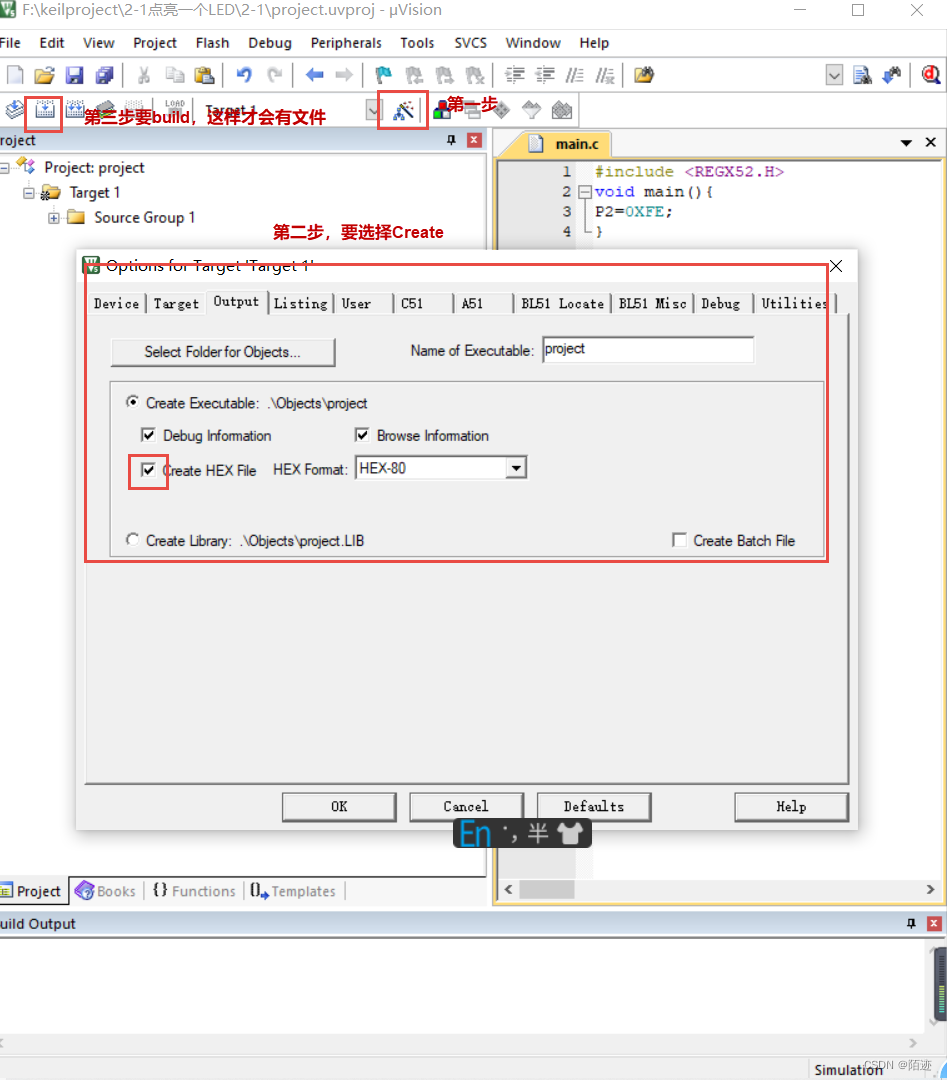

然后再去STC-ISP中下载程序

补：路径最好都为英文，不然找不到include的库文件

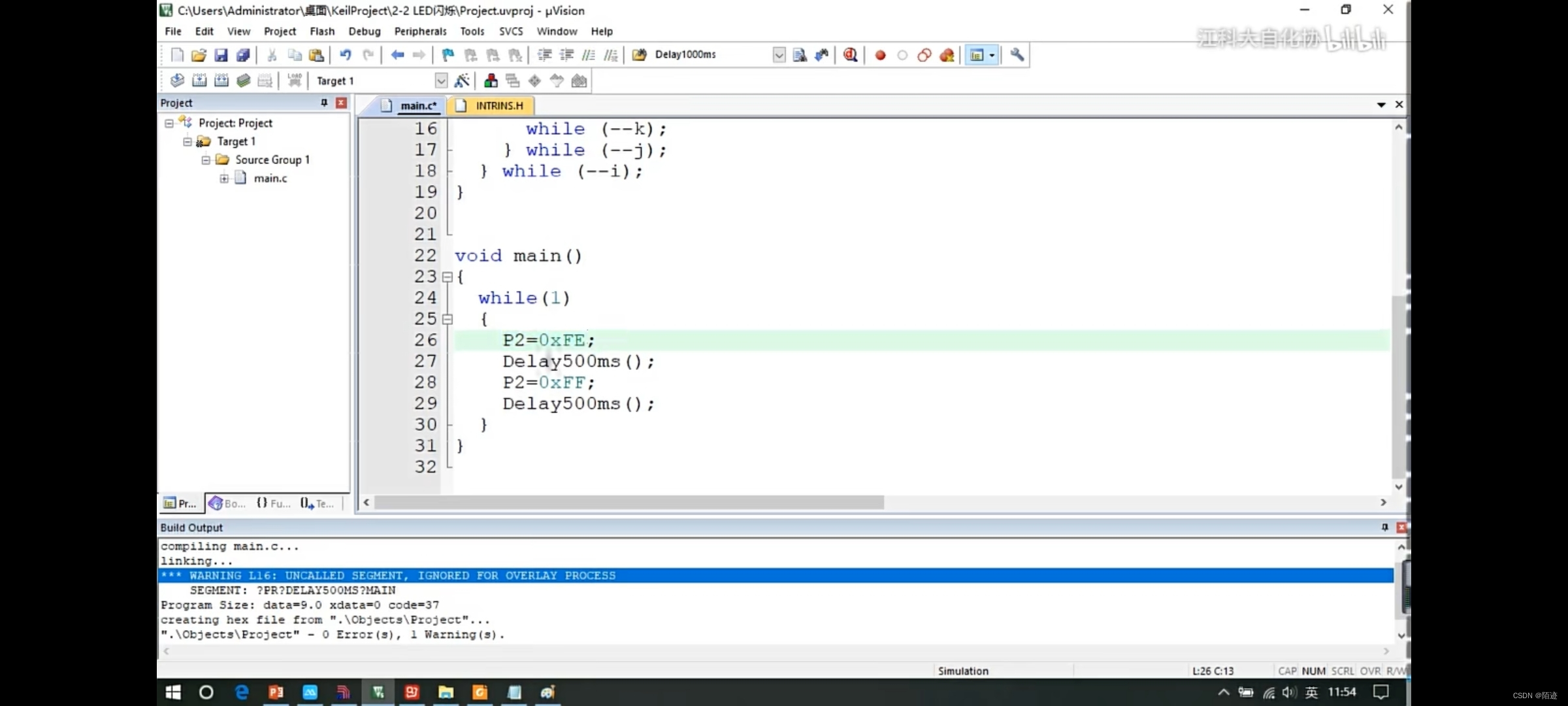

 2）控制LED闪烁

关键点：延迟函数

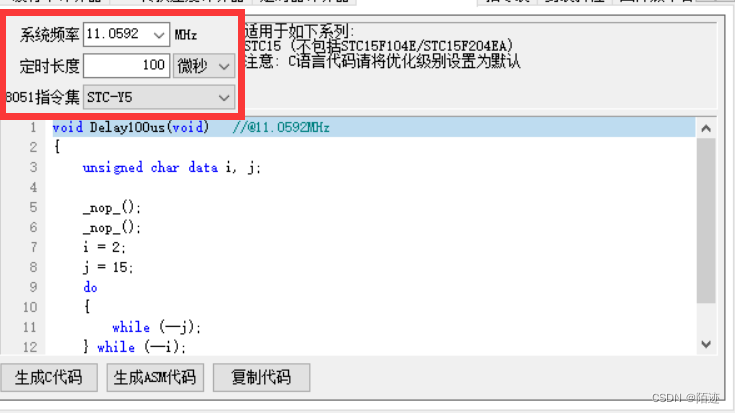

去stc-isp去设置delay函数 （修改系统频率、定时长度、8051指令集---选择自己硬件版适用的）

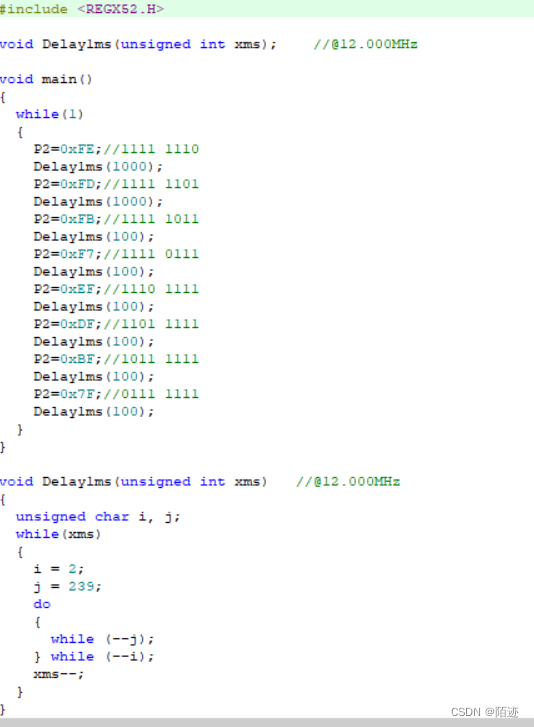

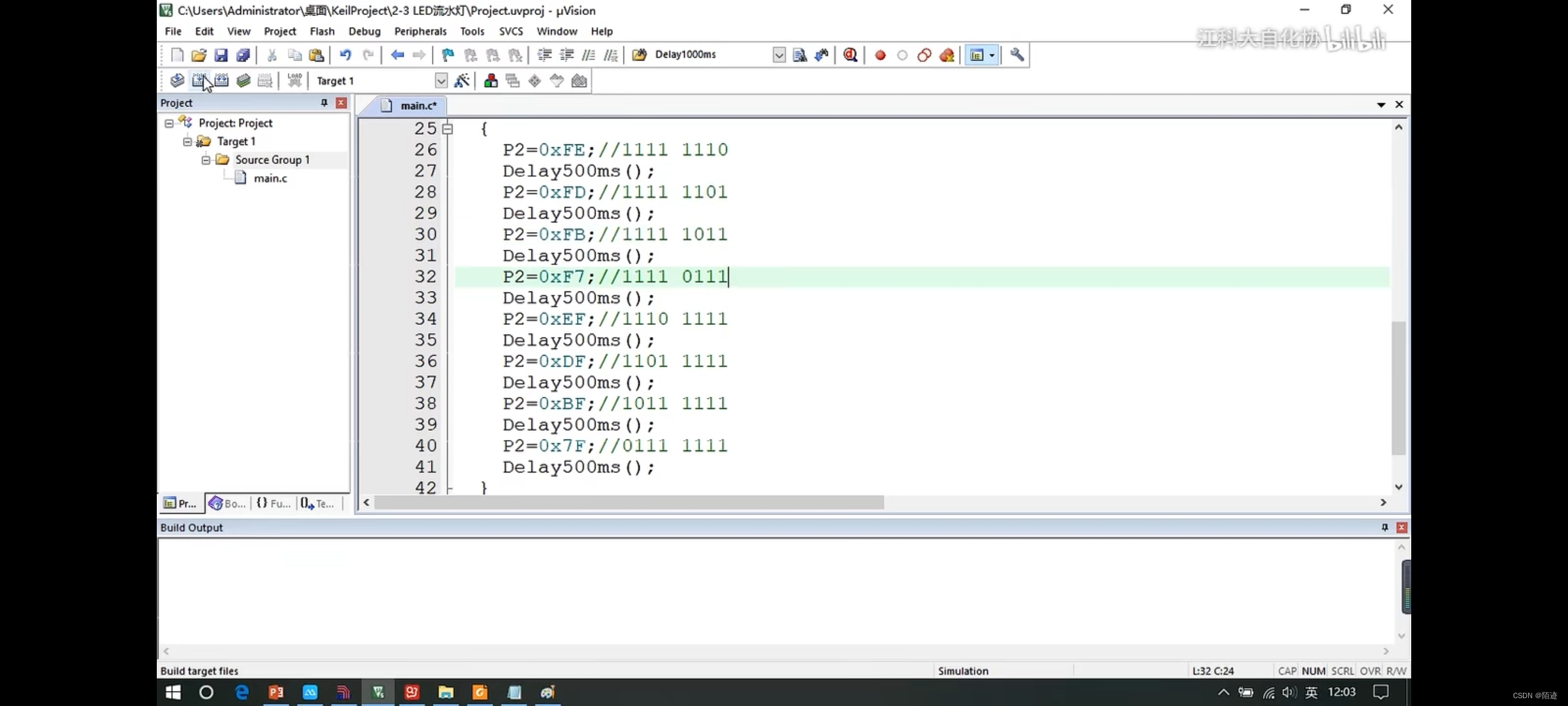

3）控制LED流水灯

逻辑：跟闪烁LED差不多，涉及的更多的是二进制到16进制的转化

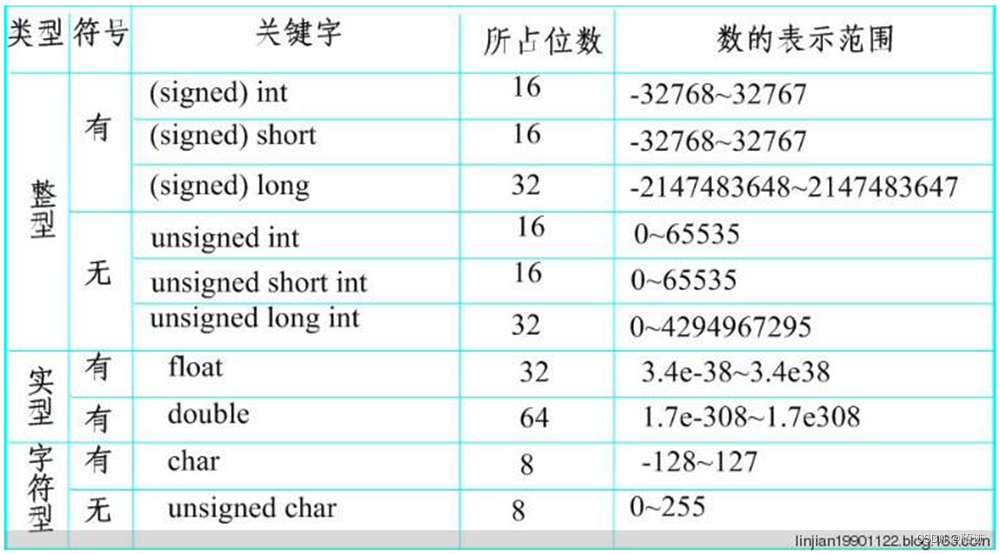

涉及到使用传参函数

思路：在stc-isp中复制延迟1ms的函数，在自定义的延迟函数中循环n（传入的参数）次，就可以实现延迟nms的效果

4（出现的问题）

由于keil装在e盘，名字老是在变，需要按照下面的步骤进行修改。

关于老师发的keil软件报错如下： --- Error: failed to execute 'd:\Keil\C51\BIN\C51.EXE' Target not created-电子电路图,电子技术资料网站

关于老师发的keil软件报错如下：— Error: failed to execute ‘d:\Keil\C51\BIN\C51.EXE’错误是因为老师直接拷贝的安装目录，里面的TOOLS.INI配置文件仍然保留了他电脑的路径，与你放置Keil的实际路径不符。解决办法：找到自己的keil安装目录，下面有个TOOLS.INI文件。用记事本打开这个文件，找到：[C51] PATH=“d:\K...

新问题：stc-isp检测不到我的程序，所以采用PZ-isp，安装的具体流程如下图所示：

5（点灯效果）

51单片机点灯
