STM32MP157A系统移植--内核移植与根文件系统的制作

• Linux内核移植步骤

Linux 内核源代码非常庞大，随着版本的发展不断增加。它使用目录树结构，并且使用Makefile 组织配置编译

3.1》导入源码

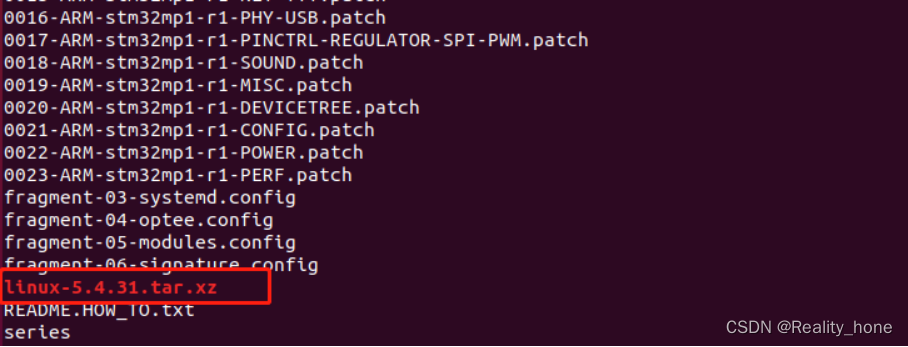

1）打开系统源码，进入linux的源码目录下,该目录下以 patch 结尾的文件为 ST 官方提供的补丁文件；linux-5.4.31.tar.xz为标准linux源码包。

/home/linux/fs_mp157a/kernel/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/linux-stm32mp-5.4.31-r0





1. 解压linux内核源码，并且进入解压后的源码目录下

  tar -xvf linux-5.4.31.tar.xz

cd linux-5.4.31/

（********注意：接下来所有的操作都将在此目录下，不要走错了地方。）

3.2》添加 STMicroelectronics 官方补丁

1. 解压 linux 内核源码后得到的是 Linux 社区的标准内核源码，接下来需要将 ST 官方提供的源码补丁添加到标准内核中。

for p in `ls -1 ../*.patch`; do patch -p1 < $p; done

3.3》生成标准板配置文件

1）生成 multi_v7_defconfig 默认配置

make ARCH=arm multi_v7_defconfig "fragment*.config"

2）在默认 multi_v7_defconfig 配置中加入 ST 官方提供的 fragment config

//执行以下两条指令

for f in `ls -1 ../fragment*.config`; do scripts/kconfig/merge_config.sh -m -r .config $f; done

yes '' | make ARCH=arm oldconfig

3）生成自己的默认配置文件

cp .config arch/arm/configs/stm32_fsmp1a_defconfig

4）取消 git 中的 SHA1

echo "" > .scmversion  /* echo命令的功能是写内容到标准输出。SHA1---哈希算法功能 */

//标准版基本配置已经配置好，在编译前如果需要编译额外的功能或者驱动，可以使用make meunconfig 来对内核进行配置

3.4》生成设备树文件

1. 以参考板 DK1 设备树文件 stm32mp15xx-dkx.dtsi 和 stm32mp157a-dk1.dts 为参考，增加 stm32mp15xx-fsmp1x.dtsi 和 stm32mp157a-fsmp1a.dts：

在 arch/arm/boot/dts/ 目录下新建 stm32mp15xx-fsmp1x.dtsi：

vim arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi

增加以下内容：

#include "stm32mp157-m4-srm.dtsi"

#include "stm32mp157-m4-srm-pinctrl.dtsi"

#include <dt-bindings/mfd/st,stpmic1.h>

/ {

 memory@c0000000 {

 device_type = "memory";

 reg = <0xc0000000 0x20000000>;

 };

reserved-memory {

 #address-cells = <1>;

 #size-cells = <1>;

 ranges;

 mcuram2: mcuram2@10000000 {

 compatible = "shared-dma-pool";

 reg = <0x10000000 0x40000>;

 no-map;

 };

 vdev0vring0: vdev0vring0@10040000 {

 compatible = "shared-dma-pool";

 reg = <0x10040000 0x1000>;

 no-map;

 };

 vdev0vring1: vdev0vring1@10041000 {

 compatible = "shared-dma-pool";

 reg = <0x10041000 0x1000>;

 no-map;

 };

 vdev0buffer: vdev0buffer@10042000 {

 compatible = "shared-dma-pool";

 reg = <0x10042000 0x4000>;

 no-map;

 };

 mcuram: mcuram@30000000 {

 compatible = "shared-dma-pool";

 reg = <0x30000000 0x40000>;

 no-map;

 };

 retram: retram@38000000 {

 compatible = "shared-dma-pool";

 reg = <0x38000000 0x10000>;

 no-map;

 };

 };

 vin: vin {

 compatible = "regulator-fixed";

 regulator-name = "vin";

 regulator-min-microvolt = <5000000>;

 regulator-max-microvolt = <5000000>;

 regulator-always-on;

 };

 v3v3: regulator-3p3v {

 compatible = "regulator-fixed";

 regulator-name = "v3v3";

 regulator-min-microvolt = <3300000>;

 regulator-max-microvolt = <3300000>;

 regulator-always-on;

 regulator-boot-on;

 };

 vdd: regulator-vdd {

 compatible = "regulator-fixed";

 regulator-name = "vdd";

 regulator-min-microvolt = <3300000>;

 regulator-max-microvolt = <3300000>;

 regulator-always-on;

 regulator-boot-on;

 };

 };

 /*HDMI CEC 控制器*/

 &cec {

 pinctrl-names = "default", "sleep";

 pinctrl-0 = <&cec_pins_b>;

 pinctrl-1 = <&cec_pins_sleep_b>;

 status = "okay";

 };

 /*循环冗余校验计算单元*/

 &crc1 {

status = "okay";

 };

 &dma1 {

sram = <&dma_pool>;

 };

 &dma2 {

sram = <&dma_pool>;

 };

/*数字钟温度传感器*/

 &dts {

status = "okay";

 };

 /*图像处理单元*/

 &gpu {

 contiguous-area = <&gpu_reserved>;

 status = "okay";

 };

 /*哈希处理器*/

 &hash1 {

status = "okay";

 };

/*处理器间通信控制器*/

 &ipcc {

status = "okay";

 };

 /*看门狗*/

 &iwdg2 {

 timeout-sec = <32>;

 status = "okay";

 };

 /*随机数发生器*/

 &rng1 {

status = "okay";

 };

 /*实时时钟*/

 &rtc {

status = "okay";

 };

 /*sdmmc1 TF 卡*/

 &sdmmc1 {

 pinctrl-names = "default", "opendrain", "sleep";

 pinctrl-0 = <&sdmmc1_b4_pins_a>;

 pinctrl-1 = <&sdmmc1_b4_od_pins_a>;

 pinctrl-2 = <&sdmmc1_b4_sleep_pins_a>;

 cd-gpios = <&gpioh 3 (GPIO_ACTIVE_LOW | GPIO_PULL_UP)>;

 disable-wp;

 st,neg-edge;

 bus-width = <4>;

 vmmc-supply = <&v3v3>;

 status = "okay";

 };

 &sram {

 dma_pool: dma_pool@0 {

 reg = <0x50000 0x10000>;

 pool;

 };

 };

 /*命令行终端*/

 &uart4 {

 pinctrl-names = "default", "sleep", "idle";

 pinctrl-0 = <&uart4_pins_a>;

 pinctrl-1 = <&uart4_sleep_pins_a>;

 pinctrl-2 = <&uart4_idle_pins_a>;

 pinctrl-3 = <&uart4_pins_a>;

 /delete-property/dmas;

 /delete-property/dma-names;

 status = "okay";

};

/*电源基准缓冲器*/

&vrefbuf {

 regulator-min-microvolt = <2500000>;

 regulator-max-microvolt = <2500000>;

 vdda-supply = <&vdd>;

 status = "okay";

};

1. 在 arch/arm/boot/dts/ 目录下新建 stm32mp157a-fsmp1a.dts：

vim arch/arm/boot/dts/stm32mp157a-fsmp1a.dts

增加以下内容：

/dts-v1/;

#include "stm32mp157.dtsi"

#include "stm32mp15xa.dtsi"

#include "stm32mp15-pinctrl.dtsi"

#include "stm32mp15xxaa-pinctrl.dtsi"

#include "stm32mp15xx-fsmp1x.dtsi"

/ {

 model = "HQYJ STM32MP157 FSMP1A Discovery Board";

 compatible = "st,stm32mp157a-dk1", "st,stm32mp157";

aliases {

serial0 = &uart4;

 };

chosen {

stdout-path = "serial0:115200n8";

 };

reserved-memory {

 gpu_reserved: gpu@da000000 {

 reg = <0xda000000 0x4000000>;

 no-map;

 };

optee_memory: optee@0xde000000 {

 reg = <0xde000000 0x02000000>;

 no-map;

 };

 };

};

&optee {

 status = "okay";

};

1. 由于添加了新文件需修改 Makefile 才能编译，修改 arch/arm/boot/dts/Makefile，添加 stm32mp157a-fsmp1a.dts 的编译选项(红色字体部分为添加内容）

vim arch/arm/boot/dts/Makefile

1. 在Makefile中增加红色内容

stm32mp157a-dk1.dtb \

stm32mp157a-fsmp1a.dtb \

stm32mp157d-dk1.dtb \

3.5》编译内核及设备树

1. 导入交叉编译器

source /opt/st/stm32mp1/3.1-openstlinux-5.4-dunfell-mp1-20-06-24/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi

2）编译内核及设备树

make -j4 uImage dtbs LOADADDR=0xC2000040

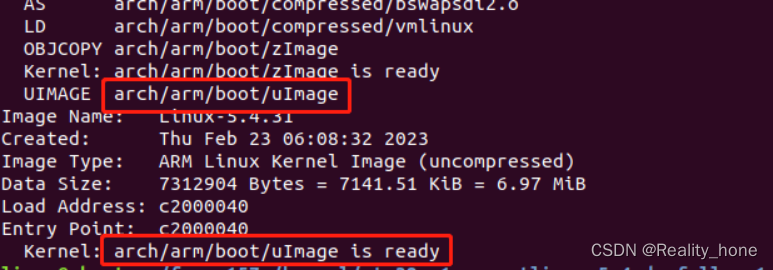

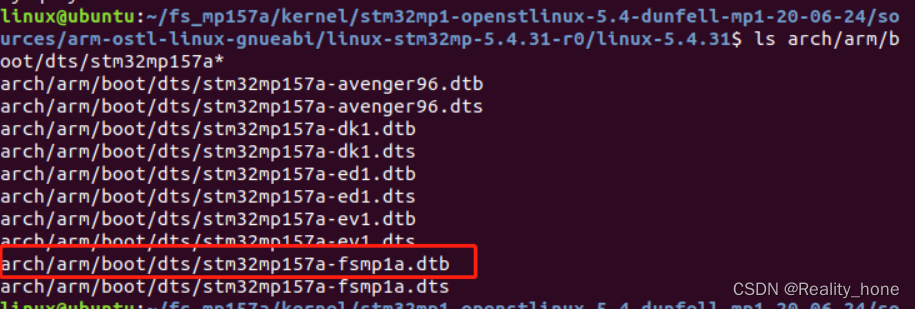

内核文件在arch/arm/boot/ 目录下



设备树文件在arch/arm/boot/ dts 目录下



3）编译内核模块-----这一步暂时可以不做，时间太久了，暂时还不会使用模块，等需要再编译

make ARCH=arm modules

该操作会将内核中配置为模块的源码进行编译，最终得到 ko 文件。





4）将编译好的设备树文件与内核的 uImage文件，复制到 ubuntu 主机的/tftpboot 文件夹下，

当使用 tftp 方式下载内核与设备树文件时会用到。

cp arch/arm/boot/uImage /tftpboot/

cp arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb /tftpboot/

3.6》通过TFTP下载内核

在 linux 系统移植中，我们使用 tftp 下载的方式来验证结果。为什么使用TFTP下载内核？因为Linux系统非常庞大，如果直接去构建系统，可能需要5个小时的时间，而在开发阶段，我们通常使用TFTP下载的方式，因为内核配置经常需要更改，不可能改一下，去构建一次系统。所以用TFTP下载内核。

使用 tftp 下载需要构建 pxelinux 相关的目录。

1. 需要将 ubuntu 主机中的/tftpboot/pxelinux.cfg/01-00-80-e1-42-60-17 文件内容，暂时替换为如下内容，在后续的移植过程中会根据不同的需求进行修改。

sudo mkdir /tftpboot/pxelinux.cfg

sudo vim /tftpboot/pxelinux.cfg/01-00-80-e1-42-60-17

添加的内容如下：

# Generic Distro Configuration file generated by OpenEmbedded

menu title Select the boot mode

TIMEOUT 20

DEFAULT stm32mp157a-fsmp1a-emmc

LABEL stm32mp157a-fsmp1a-emmc

 KERNEL /uImage

 FDT /stm32mp157a-fsmp1a.dtb

 APPEND root=/dev/mmcblk1p4 rootwait rw console=ttySTM0,115200

1. 打开开发板

下面这种方式：是电脑和开发板接同一个交换机的方式

在uboot中设置以下内容

env set -f ethaddr 00:80:E1:42:60:17  //这就是MAC

env set serverip 192.168.10.2   //Ubuntu的IP

env save //保存

下面这种方式：是电脑和开发板直连的方式（就是电脑的网口和开发板的网口用一根网线连接）

在uboot中设置以下内容

env set -f ethaddr 00:80:E1:42:60:17  //这就是MAC

env set serverip 192.168.10.2   //Ubuntu的IP

env set gatewayip 192.168.10.1  //网关

env set ipaddr 192.168.10.3  //给板子设置的IP

env save //保存

（注意如果使用直连方式，需要做以下步骤：

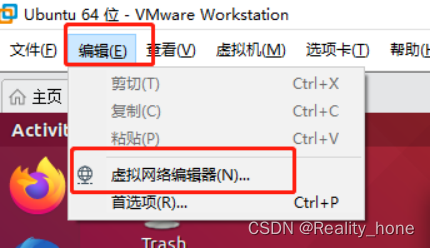

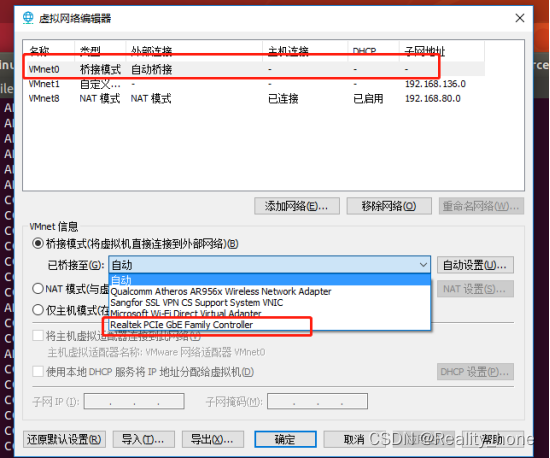

1. 打开ubuntu，点击编辑------>虚拟网络编辑器





1. 选择你的网卡，将网卡切换到ubuntu，让ubuntu使用你的网卡





1. 将电脑和开发板之间的网线连接好

）

1. 启动

静态IP启动或者电脑和开发板直连的方式

if pxe get; then pxe boot; fi

自动获取IP启动

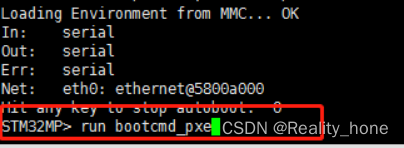

run bootcmd_pxe

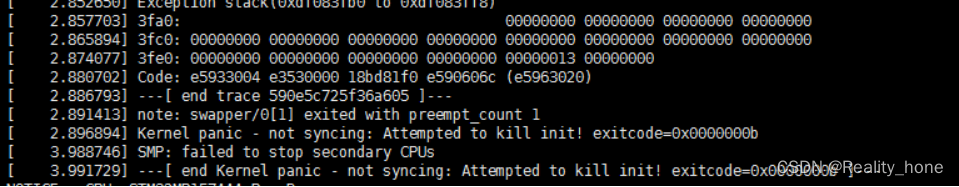

由于目前还未对源码进行任何修改，在内核启动过程中会停留在如下地方。

3.7》Linux 内核 eMMC 驱动移植

参考原理图可知 eMMC 使用的是 sdmmc2 总线，当前所使用的设备树文件中没有 sdmmc2 的支持，所以需要增加相关内容才能正常驱动 eMMC。

注意：还是在linux的内核源码下。

1. 导入交叉编译器

source /opt/st/stm32mp1/3.1-openstlinux-5.4-dunfell-mp1-20-06-24/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi

1. 添加 eMMC 设备树配置，修改 arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi 文件

vim arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi

添加以下内容：

 &sdmmc2 {

pinctrl-names = "default", "opendrain", "sleep";

pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;

pinctrl-1 = <&sdmmc2_b4_od_pins_a &sdmmc2_d47_pins_a>;

pinctrl-2 = <&sdmmc2_b4_sleep_pins_a &sdmmc2_d47_sleep_pins_a>;

non-removable;

no-sd;

no-sdio;

st,neg-edge;

bus-width = <8>;

vmmc-supply = <&v3v3>;

vqmmc-supply = <&vdd>;

mmc-ddr-3_3v;

status = "okay";

};

1. 配置内核，由于内核源码默认配置已经支持 eMMC，本节列出主要选项，如下

make menuconfig

Device Drivers --->

<*> MMC/SD/SDIO card support --->

[*] STMicroelectronics STM32 SDMMC Controller

1. 编译内核级设备树

make -j4 uImage dtbs LOADADDR=0xC2000040

1. 将编译好的设备树文件与内核的 uImage文件，复制到 ubuntu 主机的/tftpboot 文件夹下， 当使用 tftp 方式下载内核与设备树文件时会用到。

cp arch/arm/boot/uImage /tftpboot/

cp arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb /tftpboot/

1. 重新启动开发板



3.8》Linux 内核网卡驱动移植

还是在linux的内核源码下。

1. 导入交叉编译工具链

source /opt/st/stm32mp1/3.1-openstlinux-5.4-dunfell-mp1-20-06-24/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi

1. 添加网卡设备树配置。

修改 arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi 文件

vim arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi

在文件末尾添加如下内容：

ðernet0 {

status = "okay";

pinctrl-0 = <ðernet0_rgmii_pins_a>;

pinctrl-1 = <ðernet0_rgmii_pins_sleep_a>;

pinctrl-names = "default", "sleep";

phy-mode = "rgmii-id";

max-speed = <1000>;

phy-handle = <&phy0>;

mdio0 {

#address-cells = <1>;

#size-cells = <0>;

compatible = "snps,dwmac-mdio";

phy0: ethernet-phy@0 {

reg = <0>;

};

};

};

1. 编译内核及设备树

make -j4 uImage dtbs LOADADDR=0xC2000040

4）将编译好的设备树文件与内核的 uImage文件，复制到 ubuntu 主机的/tftpboot 文件夹下， 当使用 tftp 方式下载内核与设备树文件时会用到。

cp arch/arm/boot/uImage /tftpboot/

cp arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb /tftpboot/

1. 重新启动开发板

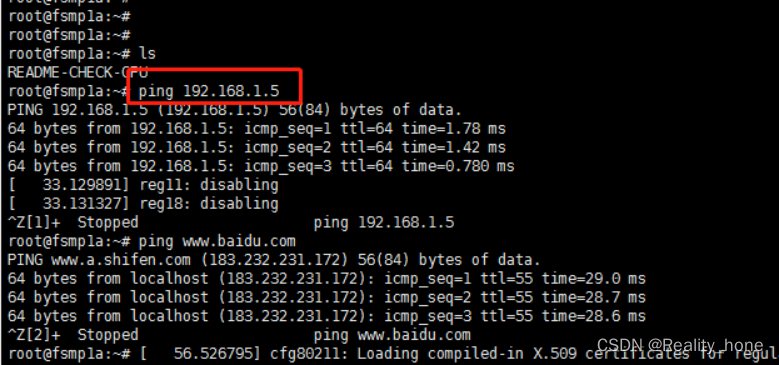

可以ping通主机就行，说明网络是通的。

• 根文件系统的制作与挂载

4.1》配置制作文件系统的交叉编译工具链。

1. 安装交叉编译器

linux@ubuntu:$ sudo apt-get install gcc-arm-linux-gnueabihf

linux@ubuntu:$ sudo apt-get install g++-arm-linux-gnueabihf

1. 验证开发工具是否安装正确，显示版本信息如下图所示

linux@ubuntu:$ arm-linux-gnueabihf-gcc -v





4.2》导入busybox源码

1）拷贝制作文件系统的工具源码：源码：E:\春\系统移植\系统移植工具\制作文件系统的源码\busybox-1.29.3.tar.bz2

拷贝到Ubuntu中的/home/linux/fs_mp157a/kernel/下

2）解压源码：busybox-1.29.3.tar.bz2 ，进入源码目录

tar -xvf busybox-1.29.3.tar.bz2

cd busybox-1.29.3

*******注意：后面的操作均在这个目录下。

1. 配置 busybox 源码：

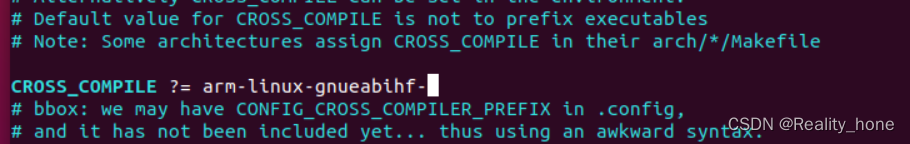

将顶层目录下的 Makefile 文件中的 CROSS_COMPILE 字段修改为“arm-linux-gnueabihf-” ，后面不要有空格哟，否则编译有问题

vim Makefile





1. 可以使用如下命令配置源码:

make menuconfig

必须执行，可以不改变任何内容，并且要保存，才会生成 .config的配置文件

4.3》创建文件系统

1. 编译busybox源码

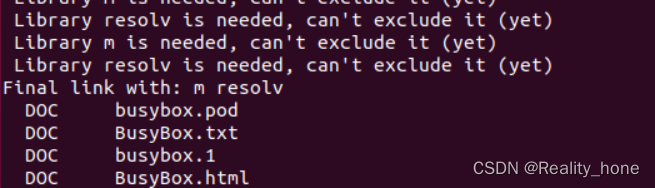

make

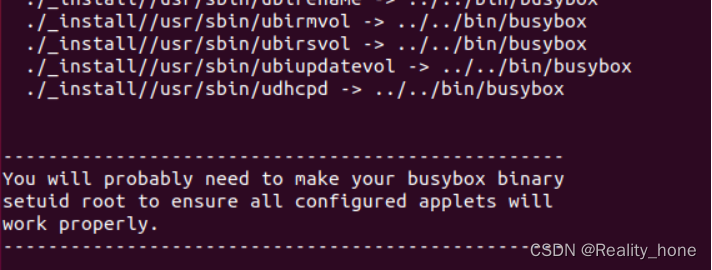

2）安装： busybox 默认安装路径为源码目录下的_install

make install





3）进入安装目录

cd _install

4）创建其他需要的目录

mkdir dev etc mnt proc var tmp sys root

1. 添加库： 将工具链中的库拷贝到_install 目录下：

cp /usr/arm-linux-gnueabihf/lib/ . -a

1. 删除静态库：

rm lib/*.a

7）添加系统启动文件： 在 etc 下添加文件 inittab，文件内容如下： 注意：修改文件均为_install 目录下

vim etc/inittab

增加以下内容：

#this is run first except when booting in single-user mode.

::sysinit:/etc/init.d/rcS

# /bin/sh invocations on selected ttys

# start an "askfirst" shell on the console (whatever that may be)

::askfirst:-/bin/sh

# stuff to do when restarting the init process

::restart:/sbin/init

# stuff to do before rebooting

::ctrlaltdel:/sbin/reboot

1. 在 etc 下添加文件 fstab，文件内容如下：

vim etc/fstab

添加以下内容：

#device mount-point type options dump fsck order

proc /proc proc defaults 0 0

tmpfs /tmp tmpfs defaults 0 0

sysfs /sys sysfs defaults 0 0

tmpfs /dev tmpfs defaults 0 0

1. 在 etc 下创建 init.d 目录，并在 init.d 下创建 rcS 文件，rcS 文件内容为：

mkdir etc/init.d

vim etc/init.d/rcS

添加以下内容：

#!/bin/sh

# This is the first script called by init process

/bin/mount -a

/sbin/mdev -s

1. 为 rcS 添加可执行权限：

chmod a+x etc/init.d/rcS

1. 在 etc 下添加 profile 文件，文件内容为：

vim etc/profile

添加以下内容：

#!/bin/sh

 export HOSTNAME=fsmp1a

 export USER=root

 export HOME=root

 export PS1="[$USER@$HOSTNAME \W]\# "

 PATH=/bin:/sbin:/usr/bin:/usr/sbin

 LD_LIBRARY_PATH=/lib:/usr/lib:$LD_LIBRARY_PATH

 export PATH LD_LIBRARY_PATH

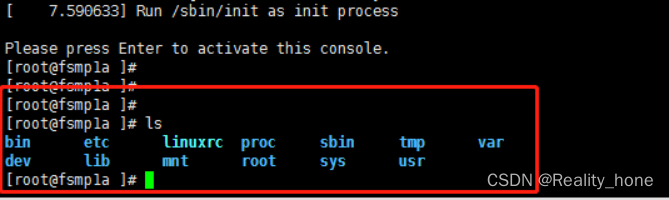

4.3》测试------这里用NFS挂载的方式

1. 删除原先的/opt/rootfs：

sudo rm -rf /opt/rootfs

1. 将我们新建的根文件系统拷贝到/opt/rootfs 目录下

sudo mkdir /opt/rootfs

sudo cp ./* /opt/rootfs -a

1. 修改 ubuntu 主机中的/tftpboot/pxelinux.cfg/01-00-80-e1-42-60-17 文件添加 nfs 启动选项

sudo vim /tftpboot/pxelinux.cfg/01-00-80-e1-42-60-17

替换成以下内容：

# Generic Distro Configuration file generated by OpenEmbedded

menu title Select the boot mode

MENU BACKGROUND /splash.bmp

TIMEOUT 20

DEFAULT stm32mp157a-fsmp1a-emmc

LABEL stm32mp157a-fsmp1a-emmc

 KERNEL /uImage

 FDT /stm32mp157a-fsmp1a.dtb

 APPEND root=/dev/mmcblk1p4 rootwait rw console=ttySTM0,115200

LABEL stm32mp157a-fsmp1a-nfs

 KERNEL /uImage

 FDT /stm32mp157a-fsmp1a.dtb

 APPEND root=/dev/nfs nfsroot=192.168.1.5:/opt/rootfs ip=dhcp rootwait rw earlyprintk console=ttySTM0,115200

1. 打开开发板

回车输入启动指令 run bootcmd_pxe





选择nfs挂载方式启动 输入2





可以用ls查看一下是否进入开发板成功
