【TV Picture Quality - 02】TV常见信号接口

        为了兼容不同国家和地区的各种类型的信号输入，TV搭载了多样化的信号接口，以实现广泛的节目源观看需求，其中较为常见的包括有：HDMI、USB、TV、AV、S-Video、Component、SCART、VGA。众多的接口之中，按照传输信号质量排序的话，由好到差为：HDMI -> Component -> VGA -> S-Video -> AV。

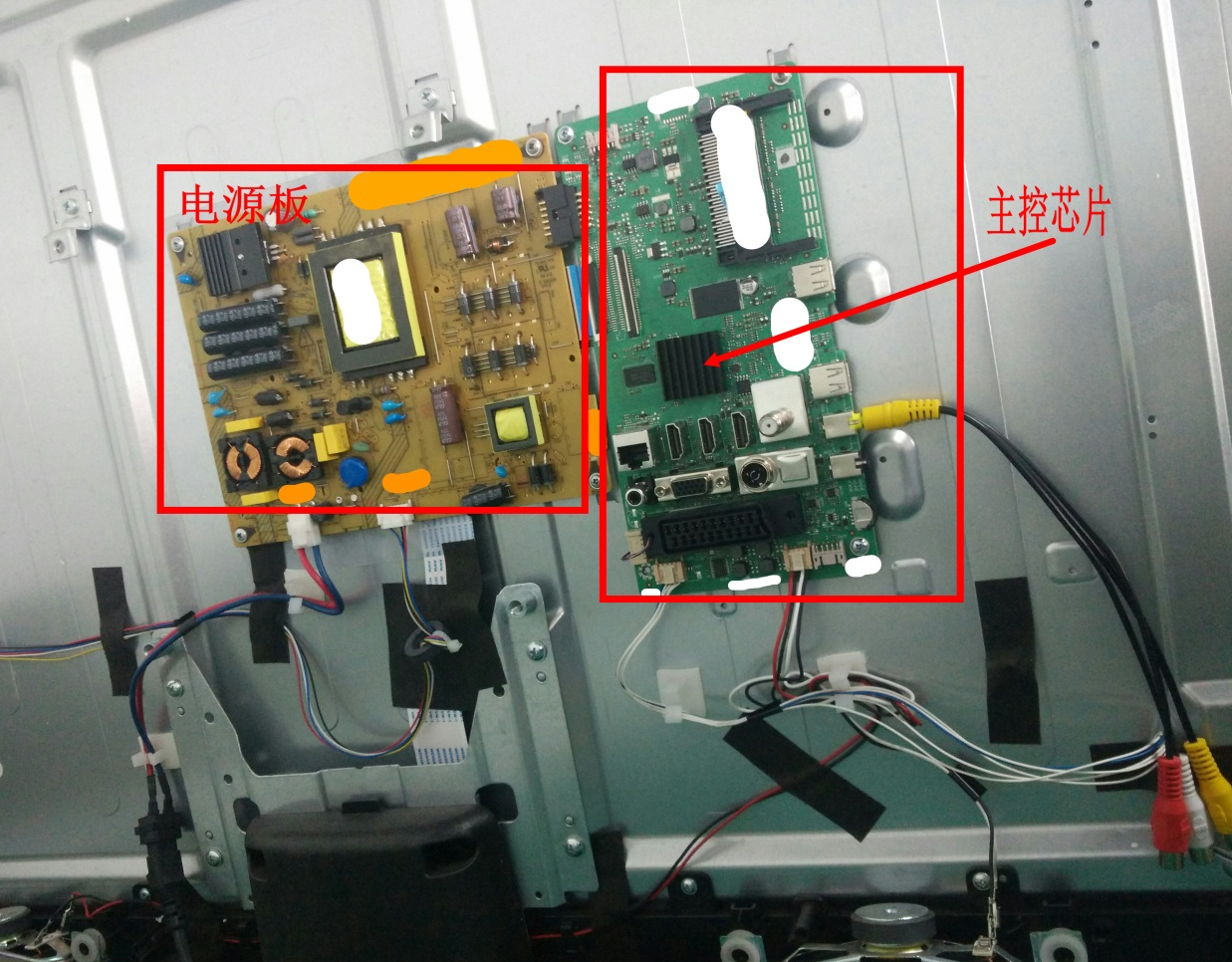

TV总体框架

        TV的主要组成部分包括：显示面板（附带驱动板）、主控板、电源板、红外遥控板、声音模块、其它附件模块。其中，驱动板搭载用于屏幕显示的驱动芯片；主控板搭载用于电视控制与视频处理芯片，以及各类接口控制芯片与电路，电视的各项功能皆依靠于此；红外遥控板主要用于配合遥控器使用；声音模块提供外放喇叭；其它附加模块主要包括蓝牙模块、WIFI模块等。

HDMI接口

        高清晰度多媒体接口（HighDefinition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，可同时传送视频和音频信号，最高数据传输速率为18Gbps，且无需在信号传送时进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经过授权的复制。

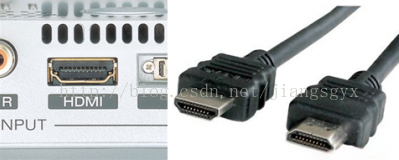

常见TV HDMI接口样式

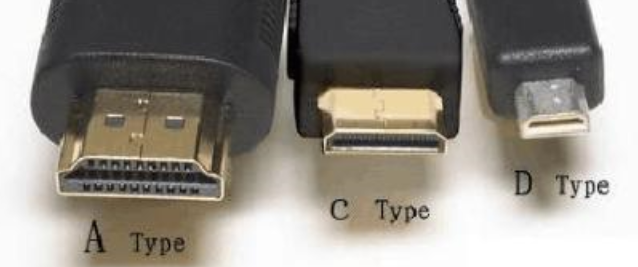

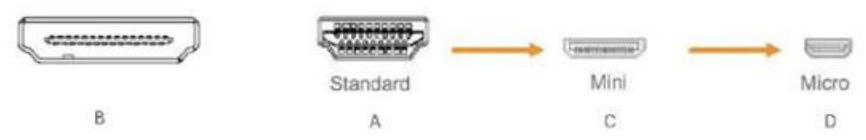

常用HDMI接口类型

        HDMI接口具有以下优点：

1）质量上，它是数字接口，避免了模数转换时的质量损失，能够提供最佳的视频质量；

2）易用性上，其在单线缆中集成视频和多声道音频，从而消除了多线缆的成本、复杂性和混乱；

3）支持视频源（如DVD播放机）和DTV之间的双向通信；

4）支持HDCP的HDMI设备能够访问高级的高清晰度内容；

5）支持热插拔技术。

        2002年4月，日立、松下、飞利浦、SiliconImage、索尼、汤姆逊、东芝七家公司共同组建HDMI高清多媒体接口组织，开始制定一种符合高清时代标准的全新数字化视频/音频接口技术，2002年12月HDMI 1.0版标准的正式发布，标志着HDMI技术正式进入历史舞台。

        当前的最新应用版本为HDMI 2.0版，于2013年9月推出，特点如下：

1）新增2160p@50、2160p@60（4K分辨率）；

2）支持21:9长宽比；

3）32声道，4组音频流；

4）传输带宽18Gbits/s；

5）线材兼容HDMI 1.4；

6）支持CEC扩展；

7）支持双画面；

8）动态自动声画同步。

USB接口

        通用串行总线（UniversalSerial Bus，USB）是一个外部总线标准，用于规范电脑与外部设备的连接和通讯，具有即插即用和热插拔的功能，当前最高版本为USB 3.0。

TV搭载该接口主要用于连接多媒体设备（U盘/移动硬盘/数码相机等存储设备）进行视频/图片的播放。

        USB设备主要具有以下优点：

1）支持热插拔；

2）携带方便；

3）标准统一；

4）可以同时连接多个设备。

USB接口样式

TV接口

        TV接口，又称为RF射频输入接口，是电视上最早出现的接口，该接口通常由Tuner（调谐器）提供，接收由电视台发出的视频信号和音频信号混合编码后的类比信号。由于需要较多的分离和解码步骤，所以其画质输出质量是所有接口中最差的。

TV接口样式

AV接口

        AV接口（Compositevideo connector），又称CVBS接口或者复合接口，是用来发送视频模拟信号的常见端子，通常采用黄色的RCA端子传送视频信号，红色（右声道）和白色（左声道）的RCA端子传送音频信号。在AV接口中传输的是模拟电视信号的三个来源要素：Y、U、V，以及作为同步化基准的脉冲信号，其中Y代表图像的亮度，并且包含了同步脉冲；U、V信号承载了颜色数据，其混合后可以得到彩度信号，显示设备需要对传入的AV信号进行Y/C分离和解码。

AV接口样式

S-Video接口

        S-Video接口（SeparateVideo or SUPER VIDEO）是一种由日本开发的规格接口，将亮度信号与色度信号分离传输，避免了混合视频信号传输时，亮度和色度的相互干扰。另外，由于不再需要经由低通滤波器分离亮度信号，从而使得亮度信号具有更大的带宽，并解决了信号重叠的问题。同AV接口相比，不再需要进行Y/C分离和解码工作，同时使用独立的传输通道能够在很大程度上避免视频设备内信号串扰而产生的图像失真，极大地提高了图像清晰度。但是S-Video的图像质量是色差信号中最差的一种，远不如RGB或者YPbPr，并且其输出的分辨率最高仅为1024*768，不适合于高清视频的传输。目前，S-Video在美国、加拿大、澳洲、日本等地的普及度比较高。

S-Video接口样式                                                                                                        S-Video接口引脚定义



Component接口

        色差分量接口（ComponentVideo Connector）是把模拟视频中的明度、彩度、同步脉衝分解开来各自发送的端子，在没有其它限定条件时，即指YPbPr接口。该接口共有5个RCA端子，影像为3个端子，分别为绿色（Y）、蓝色（Pb）及红色（Pr）；音频为2个端子，分别为白色（左声道）和红色（右声道）。

        所谓色差即为颜色与明度之间的差值，利用了“人眼对明度较敏感，而对色度较不敏感”的特性，将视频讯息中的色彩信息加以削减，经转换过后的颜色信息量被删减约一半，色差数据与RGB数据相比节省了约1/3的带宽。但是由于人眼的特性，色差处理过后的图像与原始图像的差异很难被察觉。

Component接口样式

SCART接口

        SCART接口是一种欧洲通用视频接口，具有输入和输出功能，支持三种视频信号格式，即CVBS（复合全电视信号）、YC（分量视频信号）和RGB信号，输入信号的格式可以通过微控制单元（Microcontroller Unit，MCU）检测SCART接口的FB引脚的电平，从而确定传入的具体视频信号格式。

        SCART传输线有三种信号传输方式：

1）CVBS与RGB三基色、声音信号；

2）仅传输CVBS与声音信号；

3）传输S-Video与声音型号。

SCART接口样式

SCART接口引脚定义

VGA接口

        VGA接口（Video Graphics Array）是IBM在1987年随PS/2一起推出的一种使用模拟信号的视频传输标准，主要应用于基于VGA显示卡的计算机、笔记本电脑等设备。该接口也称为D-Sub接口，用于传输红/绿/蓝（R/G/B）模拟信号以及同步信号。

VGA接口样式

VGA接口引脚定义
