图解电容：一文帮你彻底搞懂电容是什么、怎么用！

第一步：嗨，认识一下电容！它是啥？🤔

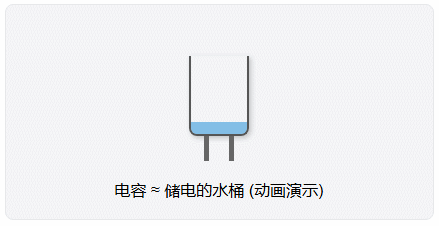

想象一下，电容就像一个 迷你“水桶”，不过它装的不是水，而是 电荷（也就是电能）。

它的主要工作就是：在电路里 暂时储存 电能，然后在需要的时候把电能 释放 出来。

你看，它通常长这样，有两个“脚”用来连接到电路里。



第二步：打开看看！电容里面长啥样？🛠️

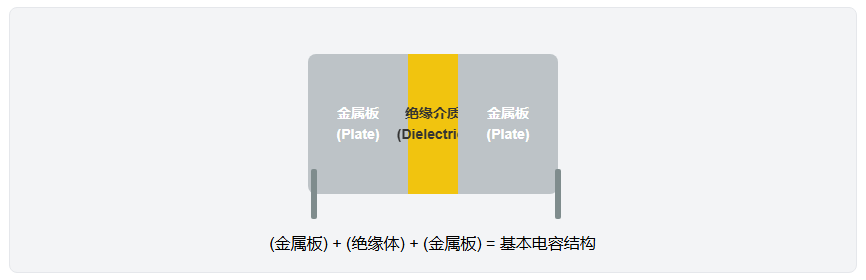

最简单的电容，就像一个“三明治”：

• ① 两片导电的“面包” (金属极板): 用来储存电荷。
• ② 中间的“夹心” (绝缘介质): 像陶瓷、塑料薄膜等不导电的材料。它非常关键，阻止了电流直接冲过去，保证电荷能被“存”住。
• ③ 两只“脚” (引脚): 把电容连接到外面的世界（电路）。

工作原理（简单说）： 接上电源，电子被吸引到一个板上（负电），另一个板失去电子（正电）。中间的“夹心”挡住了它们，电荷就被存起来啦！

第三步：给电容“量体裁衣” - 关键参数 📏

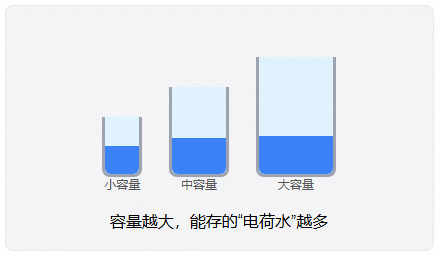

1. 电容量 (Capacitance, C) - 桶有多大？

表示电容能储存多少电荷的能力。单位是 法拉 (F)，但它太大了，常用的是：

• 微法 (u F) = 百万分之一 F
• 纳法 (nF) = 十亿分之一 F
• 皮法 (pF) = 万亿分之一 F

什么决定容量大小？

• 极板面积 (A): 板越大，容量越大 (桶底越大)。
• 极板距离 (d): 板越近，容量越大 (吸引力强)。
• 介质材料 ($\epsilon$): 材料越好，容量越大。

C = ε * A / d (了解即可)

---

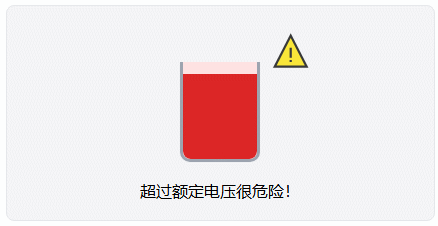

2. 额定电压 (Rated Voltage) - 水位警戒线！

电容能安全承受的最高电压。就像水桶的最高水位线。

⚠️ 注意：电压千万不能超过这个值！否则电容可能会被“撑破”（击穿损坏），甚至爆炸！要选额定电压比实际电压高的电容。

---

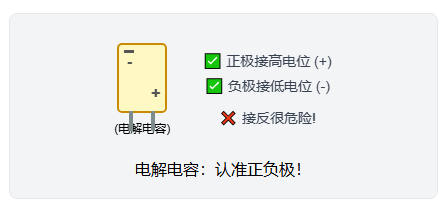

3. 极性 (Polarity) - 正负要分清！

有些电容（主要是电解电容）有正负极之分，像电池一样。

✅ 正确接法：正极接高电压，负极接低电压。

❌ 错误接法：接反了会迅速损坏，甚至“砰”！

💡 好消息：陶瓷电容、薄膜电容等很多是无极性的，随便接。

第四步：电容大家族 - 常见成员亮相 👨‍👩‍👧‍👦

根据材料和结构不同，电容有很多种，各有神通：

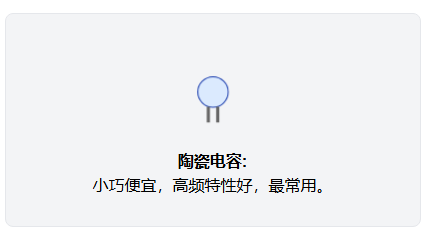

陶瓷电容:小巧便宜，高频特性好，最常用。

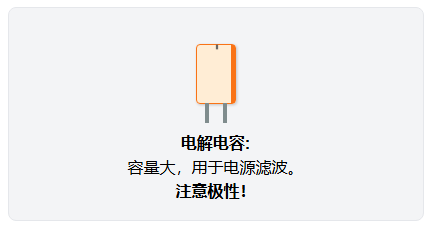

电解电容:容量大，用于电源滤波。注意极性！

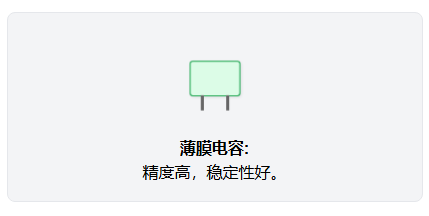

薄膜电容:精度高，稳定性好。

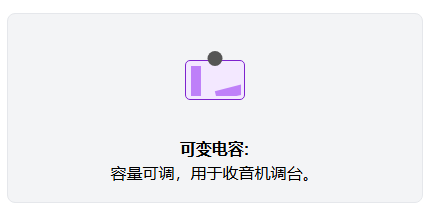

可变电容:容量可调，用于收音机调台。

第五步：电容在电路里“耍”什么花招？⚡️

1. 充电与放电 - 像呼吸一样

模拟充电 (Charge)模拟放电 (Discharge)

点击按钮看看“水桶”如何充放电！

充电 (Charging): 接上电源，电荷（水）开始流入电容（桶），电压（水位）逐渐升高，直到充满。

放电 (Discharging): 断开电源，接上负载（比如灯泡），电荷（水）流出，电压（水位）下降，直到流空。

---

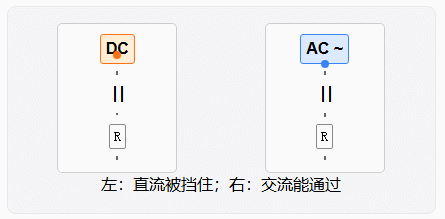

2. 隔直通交 - 电容的“特异功能”

隔直流 (Block DC): 对方向不变的直流电，电容充满后就像一个断开的开关，电流过不去。

通交流 (Pass AC): 对方向和大小不断变化的交流电，电容不断充放电，看起来就像交流电通过了一样。频率越高，越容易通过！

这种阻碍交流的作用叫 容抗 ($X_C$)，频率越高、容量越大，容抗就越小。

X_C = 1 / (2πfC)

第六步：电容手拉手 - 串联与并联 🤝

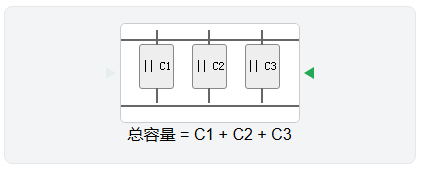

并联 (Parallel) - 容量叠加

总容量 = C1 + C2 + C3

效果： 总容量是所有电容容量加起来。

C_total = C1 + C2 + ...

用途： 需要更大容量的时候。

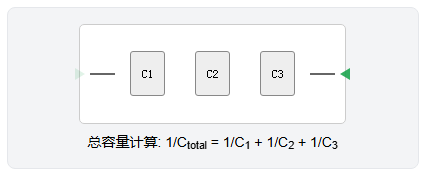

串联 (Series) - 容量变小，耐压提高

总容量计算: 1/Ctotal = 1/C1 + 1/C2 + 1/C3

原理： 电容首尾相连，像串糖葫芦一样串在一起。

效果： 总容量变小了！(总容量的倒数 = 各容量倒数之和)

1/C_total = 1/C1 + 1/C2 + ...

用途： 提高整体耐压，或得到特定小容量。

第七步：无处不在！电容在哪显神通？✨

电容是电路里的“万金油”，用处多多：

滤波 (Filtering): 把不平稳的电变平滑，去除干扰。像滤水器。

储能 (Energy Storage): 快速充放电。如相机闪光灯。

耦合 (Coupling): 传递交流信号，隔离直流。像个信号“桥梁”。

IC去耦/旁路 (Decoupling): 滤掉电源高频噪声，保证芯片稳定。像个“噪音吸收器”。

定时 (Timing): 与电阻配合，控制时间延迟或产生脉冲。像个“节拍器”。

调谐 (Tuning): 选择特定频率信号。如收音机选台。

🎉 恭喜！电容知识Get！总结一下：

• 电容是 储能元件，像个小水桶。
• 关键参数：容量 (C) 和 额定电压。
• 电解电容有 极性，不能接反！
• 核心特性：隔直流，通交流。
• 并联 增大 容量，串联 减小 容量。
• 应用超广泛：滤波、储能、耦合、去耦、定时、调谐...

现在你对电容是不是有了更清晰、更形象的认识了呢？
