SATA接口PCB设计—从信号完整性到阻抗控制

SATA接口作为主板与硬盘、SSD等存储设备的核心通道,其PCB设计直接影响数据传输的稳定性和速率。本文聚焦信号管脚定义、阻抗控制及走线规范三大核心,拆解SATA设计的底层逻辑与实战技巧。

一、SATA接口基础:信号管脚与功能解析

1. 接口构成

  • 电源管脚:提供+3.3V、+5V、+12V供电(部分设备悬空未使用)。

  • 信号管脚:两对差分信号(A+/A-、B+/B-),负责双向数据传输。

2. 关键参数

  • 传输速率:SATA 3.0理论速率6Gbps,对应信号上升时间<100ps。

  • 阻抗要求:差分信号阻抗需严格控制在100Ω±10%(参考)。

二、PCB设计五大核心规则

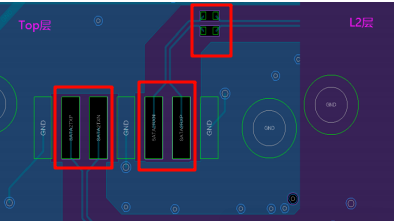

1. AC耦合电容布局

  • 对称性原则:两个电容需关于SATA接口中心对称,误差<0.1mm。

  • 靠近原则:电容焊盘中心距接口管脚≤1.5mm(减少信号反射)。

2. 差分对走线规范

  • 换层限制:优先Top层走线,换层≤2次过孔。

  • 缝合地孔:换层处需添加对称地孔(与信号孔间距≤30mil),防止回流路径断裂(参考)。

3. 走线几何控制

  • 角度选择:45°钝角>圆弧>直角(直角会引入阻抗突变)。

  • 线宽匹配:差分对线宽公差≤±5μm(确保阻抗一致性)。

4. 地平面完整性

  • 无断点设计:两对差分线下方需连续地平面,禁止连续过孔打断。

  • 隔离措施:差分线与其他信号线间距≥3倍线宽(防串扰)。

5. 焊盘处理

  • 挖空工艺:接口焊盘下方挖空GND层,深度至L2(减少电容效应)。

  • 阻抗补偿:挖空区域边缘做0.2mm倒角,避免应力集中。

三、实战案例:消费级SSD的SATA设计

1. 高速差分对布线

  • 拓扑结构:采用微带线(Top层)+参考GND平面(L2)。

  • 长度补偿:两对差分线长度差控制在3mil内(使用蛇形走线调节)。

2. 电源完整性优化

  • 滤波电容:在+3.3V入口处并联10nF+100nF电容(抑制高频噪声)。

  • 去耦设计:大电流路径远离信号线(间距>20mil)。

3. 测试验证

  • T型探头测试:用矢量网络分析仪测量差分阻抗,波动范围≤8Ω。

  • 眼图测试:在接收端验证信号完整性(抖动<50ps,眼高>80%)。

四、常见设计误区与解决方案

误区1:忽视等长匹配

  • 问题:差分线长度差>5mil导致时序错乱。

  • 解决:使用蛇形线补偿,每10mm长度差补偿1mil。

误区2:过孔密集打孔

  • 问题:连续3个过孔导致地平面割裂。

  • 解决:过孔间至少间隔2个地孔,形成完整回流路径。

误区3:忽略EMI防护

  • 问题:高速信号辐射超标(FCC Class B认证失败)。

  • 解决:在接口边缘添加屏蔽罩,接地阻抗<0.1Ω。
