电容选型核心参数深度解析与工程实践指南

一、容量匹配:

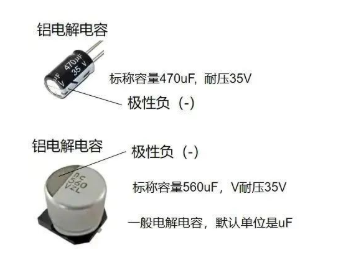

电容容量是选型的首要考量参数,需结合电路功能特性与动态需求进行综合决策。在电源滤波场景中,容量选择需遵循公式 Cmin=负载电流/(纹波电压×频率),例如在60Hz桥式整流电路中,2A负载电流对应387μF理论值,实际需留15%-20%冗余量。高频场景则需关注频率特性:陶瓷电容在MHz频段容量衰减可达50%,此时需结合X7R、NP0等介电材料特性补偿。

​采用J级(±5%)以上精度的云母电容,在100kHz振荡回路中可将频率偏差控制在±0.3%以内。而在音频耦合电路中,0.47μF±20%的薄膜电容即可满足10Hz-20kHz频响需求。

二、电压降额:

额定电压的工程应用需建立多层防护机制。对于铝电解电容,常规工况需执行80%降额规则,但在瞬时浪涌场景可放宽至标称值的120%。值得注意的是,X2安规电容在220VAC线路中虽标称275VAC,实测击穿电压普遍达到350-400V,但设计时仍需遵循IEC标准保持1.5倍余量。

高温环境下的电压耐受性尤为关键。当环境温度超过85℃时,聚丙烯电容的耐压能力每升高10℃下降7%,需通过热仿真确认散热路径。对于航天级应用,推荐采用双85原则:工作电压≤标称值85%,温度≤额定值85%。

三、损耗特性:ESR与介质损耗的协同优化

等效串联电阻(ESR)直接影响电源纹波和瞬态响应。在开关电源输出端,100μF/25V铝电解电容的ESR约0.8Ω,而同等规格钽电容可降至0.1Ω,但需注意钽电容抗反向电压能力。

介质损耗角正切(DF)需与工作频率匹配:在5G基站28GHz频段,选用DF≤0.001的PTFE介质电容,可降低插入损耗3dB以上。对于大功率逆变器,聚丙烯电容的DF值需控制在0.0005以下,否则温升每增加10℃寿命缩短50%。

特殊场景选型策略

  1. 高频电路:优先选用Q值>1000的云母电容,在2.4GHz WiFi模块中可将插入损耗控制在0.2dB内

  2. 高压储能:脉冲功率系统需选用金属箔式电容,耐受dv/dt≥1000V/μs的陡峭波形

  3. 极端温度:火星探测器选用硅油浸渍的陶瓷电容,在-180℃~+150℃区间容量波动<±2%

  4. 抗辐射环境:核电站仪表电路采用氧化铍陶瓷电容,在10^6 rad剂量下绝缘电阻保持率>95%

建议建立包含20项参数的选型checklist,涵盖容值偏差、机械强度、可焊性等隐性指标。
