PCB智能工厂的蜕变-捷配分享

十年前的 PCB 工厂里，工人戴着口罩在流水线上手动对位、目检，一块四层板的生产要经过 20 多道人工工序；如今的智能工厂里，机械臂精准取放基板，AGV 小车穿梭运送物料，AI 视觉系统每秒检查 300 个焊点 ——PCB 制造正在经历从 “人海战术” 到 “机器军团” 的蜕变。PCB 批量工厂通过自动化工艺和智能管理，让一块四层板的生产周期从 7 天缩到 3 天，良率从 85% 提到 98%，这背后是无数 “黑科技” 的协同作战。

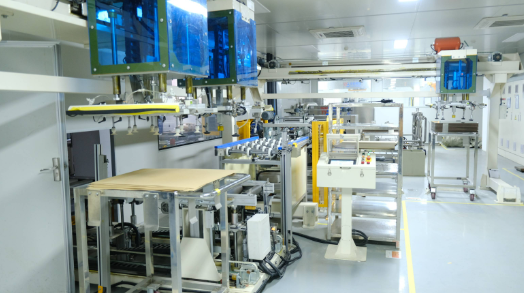

自动化生产线：24 小时不停歇的 “精密部队”

PCB 批量工厂的自动化生产线就像一支纪律严明的 “精密部队”，每个环节都由机器精准把控，核心工序实现 “无人化”：

基板裁切与钻孔环节，激光裁切机以 0.01mm 的精度切割基板，配合自动上下料机械臂，每小时能处理 50 块 1.2 米 ×1.5 米的大板，效率是人工的 10 倍。钻孔工序更是 “黑科技” 云集：5 轴联动钻孔机搭配 AI 路径规划，能自动避开基板缺陷区域，0.1mm 微孔的位置误差控制在 3μm 以内（相当于头发丝直径的 1/20）。

电镀与蚀刻实现 “药水浴” 精准控制。自动化电镀线通过传感器实时监测铜离子浓度（误差 ±0.1g/L）、温度（±1℃）、电流密度，AI 系统根据基板面积自动调整参数，确保铜箔厚度均匀（2oz 铜箔的厚度误差≤5μm）。蚀刻工序则像 “智能雕刻”，蚀刻液浓度和喷淋压力随线路密度自动切换，细到 0.05mm 的线路也能精准成型。

贴装与检测环节，高速贴片机每秒能贴 8 个元件，精度达 ±0.03mm，连 01005 封装（0.4mm×0.2mm）的微型电容也能准确对位。贴装后，3D AOI 检测设备像 “火眼金睛”，用 2000 万像素相机扫描焊点，识别虚焊、偏位等缺陷的速度是人工的 50 倍。PCB 批量工厂的统计显示，自动化贴装 + AI 检测的组合，让四层板的贴片不良率从 2% 降到 0.2%。

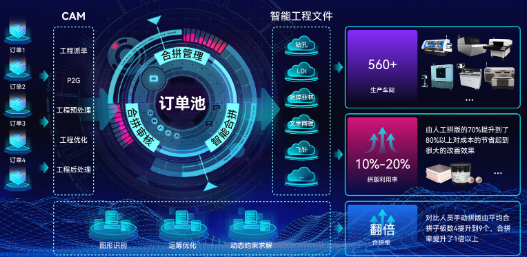

智能管理系统：工厂的 “大脑中枢”

光有自动化设备还不够，PCB 批量工厂靠 “制造执行系统（MES）” 这个 “大脑中枢”，让整个生产流程高效协同：

全流程追溯就像给每块 PCB 发 “电子身份证”。从基板入库到成品出厂，每个环节的数据（如钻孔参数、电镀时间、检测结果）都实时录入 MES 系统，扫码即可查看全生命周期记录。

动态排产实现 “按需生产”。AI 系统根据订单优先级、设备负荷自动调整生产计划，比如加急的医疗设备 PCB 可插入空闲产线，常规订单则优化路径减少切换时间。

设备预警避免 “突然罢工”。振动传感器、温度传感器实时监测设备状态，AI 算法通过分析运行数据（如钻孔机的振动频率变化），提前 24 小时预警潜在故障。

智能工厂的三大优势：效率、质量、成本的全面升级

相比传统工厂，PCB 批量工厂的智能化改造带来了全方位提升，成为行业升级的 “必选项”：

生产效率 “三级跳”。自动化设备 24 小时运转，配合 MES 系统的流程优化，四层板的产能提升 100%，生产周期缩短 50%。

产品质量更稳定。机器的精准控制消除了人工操作的波动，四层板的层间对齐误差从 10μm 降到 3μm，阻抗一致性提升 50%，客户投诉率从 5% 降到 0.5%。在汽车电子、医疗设备等对质量敏感的领域，智能工厂生产的 PCB 更受青睐。

绿色生产降成本。AI 系统优化药水配比和能源消耗，让电镀环节的铜离子利用率从 80% 提到 95%，蚀刻液的循环利用率提升 60%，每年减少危废处理成本 300 万元。同时，自动化设备的能耗比人工线降低 20%，契合环保政策要求。

​

未来展望：更智能的 “无人工厂”

PCB 批量工厂的智能化之路还在延伸：5G + 工业互联网实现设备远程诊断，数字孪生技术模拟新工艺参数，甚至正在试验 “光刻直接成像 + 激光蚀刻” 的无掩膜技术，进一步缩短流程。未来，我们或许能看到完全无人的 PCB 工厂，从设计文件到成品交付全由机器完成。

从手动操作到智能工厂，PCB 制造的蜕变不仅是效率的提升，更是行业从 “粗放生产” 到 “精密制造” 的跨越。在 PCB 批量工厂里，每一台自动化设备、每一行 AI 代码，都在重新定义电子制造的精度与速度，为更先进的电子产品打下坚实基础。
