PCB阴阳拼板的制造工艺精度保障

PCB 阴阳拼板的制造工艺需围绕 “镜像对称精度”“分板质量”“贴装适配” 三大核心目标展开 —— 基材切割偏差会导致拼板不对称，V-CUT 深度不当会引发分板断裂，定位不准会导致贴装偏差。与普通拼板制造相比，阴阳拼板需重点把控 “基材预处理”“拼板加工”“定位与贴合”“分板工艺”“质量检测” 五大环节，每个环节的工艺参数与操作标准都有特殊要求。

一、基材预处理：奠定阴阳拼板的 “对称基础”

基材预处理是阴阳拼板制造的第一步，核心目标是 “保证基材尺寸精准”“表面清洁无杂质”，避免后续加工时出现不对称或贴合不良，需完成 “基材切割”“表面清洁”“平整度检查” 三步。

1. 基材切割：确保尺寸与对称性

• 工艺要求：

• 尺寸精度：根据拼板设计尺寸（如 30cm×40cm）切割基材，尺寸公差 ±0.1mm（普通拼板 ±0.2mm），确保阴阳拼板的阴板与阳板能精准对称；

• 切割工具：采用数控铣刀（精度 ±0.05mm）或激光切割（精度 ±0.01mm，适合柔性 PCB），避免普通剪切工具导致的边缘毛刺（毛刺≤0.05mm）；

• 批次一致性：同批次基材的厚度偏差≤0.05mm（如 1.6mm 厚基材，实际厚度 1.55-1.65mm），避免厚度不均导致拼板贴合时受力不均。

• 案例问题：某厂商切割基材时，尺寸偏差达 0.3mm，导致阴阳拼板的阴板与阳板错位 0.2mm，贴装时元件偏移；改用数控铣刀后，尺寸偏差降至 0.08mm，错位问题解决。

2. 表面清洁：去除杂质，确保贴合可靠

• 工艺步骤：

• 除尘：用压缩空气（压力 0.3-0.5MPa，距离基材表面 10-15cm）吹扫基材表面，去除灰尘、碎屑；

• 脱脂：用异丙醇（IPA）蘸取无尘布，轻轻擦拭基材表面，去除油污、指纹（油污会影响后续贴合的粘接力）；

• 干燥：将清洁后的基材放入烘箱（温度 60-80℃，时间 30-60 分钟），确保表面含水量≤0.1%，避免贴合时产生气泡。

• 质量标准：清洁后的基材表面无可见杂质，用白光干涉仪检测表面粗糙度 Ra≤0.2μm，确保贴合时无间隙。

3. 平整度检查：避免基材变形影响拼板

• 检测方法：将基材放置在大理石平台（平整度≤0.01mm/m）上，用百分表测量基材各点的高度差，最大高度差≤0.1mm/30cm（普通拼板≤0.2mm/30cm）；

• 处理措施：若基材平整度超标（如高度差 0.15mm），需通过 “压平工艺”（温度 80℃，压力 10kg/cm²，时间 30 分钟）矫正，确保后续拼板对称。

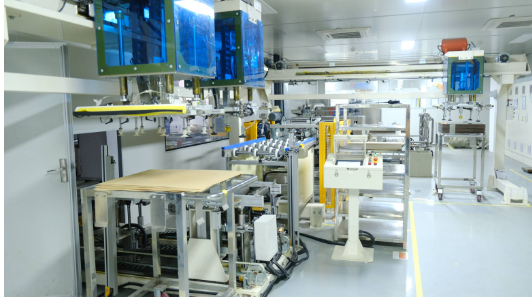

二、拼板加工：实现阴阳单元的 “精准镜像”

拼板加工是将阴阳板单元贴合到基板上的核心环节，需通过 “定位对准”“贴合压制”“固化定型” 三步，确保阴板与阳板的镜像对称精度≤0.1mm，贴合无气泡、无偏移。

定位对准：确保阴阳单元对称

• 定位工具：采用 “基准点定位系统”，通过 CCD 相机识别基材与阴阳板单元的基准点（直径 1.5mm 的铜箔），自动调整位置，对准精度 ±0.05mm；

• 对准流程：

将基板固定在定位平台上，CCD 相机捕捉基板的拼板基准点；

分别放置阳板单元与阴板单元，相机捕捉单元的基准点，与基板基准点比对；

通过机械臂调整单元位置，确保阴板与阳板的镜像偏差≤0.1mm；

• 注意事项：对准过程中需保持环境清洁（无尘等级 Class 1000），避免灰尘导致的定位偏差。

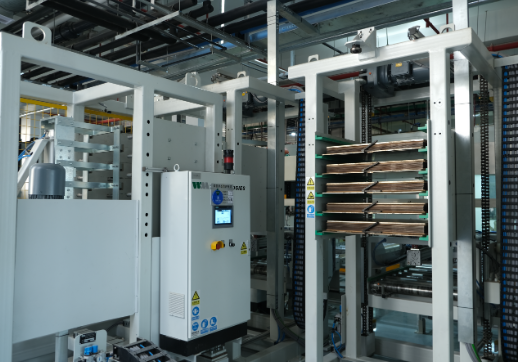

贴合压制：确保无气泡、粘接力达标

• 工艺参数：

• 温度：根据粘结剂类型确定（环氧类粘结剂 120-150℃，丙烯酸类 80-100℃），升温速率 2-3℃/min，避免温度骤升导致基材变形；

• 压力：15-25kg/cm²（柔性 PCB 压力 15-20kg/cm²，刚性 PCB20-25kg/cm²），压力均匀性 ±1kg/cm²，确保贴合无气泡；

• 时间：30-60 分钟（根据粘结剂固化时间确定），确保粘结剂完全固化，粘接力≥15N/cm（IPC-TM-650 2.4.9 标准）；

• 设备选择：采用真空层压机（真空度≤10Pa），避免空气残留形成气泡，气泡率≤0.1%（单个气泡直径≤0.5mm）。

固化定型：提升拼板稳定性

• 工艺要求：贴合后的拼板需放入固化炉，在 150-180℃下固化 60-90 分钟（环氧类粘结剂），确保粘结剂完全交联，提升拼板的抗温性与抗湿性；

• 质量检查：固化后检查拼板的贴合状态，无分层、无气泡，用拉力计测试粘接力，确保达标。

三、定位与贴合：适配 SMT 贴装工艺

阴阳拼板需在 SMT 生产线完成元件贴装，制造过程中需确保拼板的定位孔、基准点与贴片机适配，避免贴装偏差，核心工艺为 “定位孔加工”“基准点制作”“贴装前检查”。

1. 定位孔加工：确保贴片机精准固定

• 工艺参数：

• 钻孔设备：数控钻床（精度 ±0.01mm），钻头材质为钨钢（硬度 HRC65 以上），避免钻头磨损导致孔径偏差；

• 孔径与公差：定位孔直径 3mm（适配贴片机定位销 2.9mm），公差 ±0.05mm，孔壁粗糙度 Ra≤1.6μm，无毛刺、无台阶；

• 孔位精度：定位孔的中心位置偏差≤0.05mm，确保贴片机定位销能精准插入，无晃动。

• 质量检查：用三坐标测量仪检测定位孔的孔径与位置，每批次抽样 10%，合格率需 100%。

2. 基准点制作：确保贴片机光学识别

• 工艺步骤：

• 铜箔制作：在拼板与单元的基准点位置蚀刻圆形铜箔（直径 1.5mm），铜箔厚度与 PCB 一致（1oz 或 2oz），边缘无毛刺；

• 阻焊层处理：基准点区域无阻焊层（净空区直径 3mm），确保贴片机的光学系统能清晰识别；

• 表面处理：基准点铜箔需做沉金处理（金层厚度≥1μm），提升反光率，避免氧化影响识别。

• 识别测试：用贴片机的光学相机测试基准点识别率，识别率需≥99.9%，避免贴装时定位失败。

3. 贴装前检查：排除潜在问题

• 检查项目：

• 拼板尺寸：用卡尺测量拼板的长、宽，偏差≤0.1mm，确保适配贴片机的贴装范围；

• 平整度：用平整度测试仪检测拼板的翘曲度，≤0.3%（30cm×40cm 拼板翘曲≤0.9mm），避免贴装时元件受力不均；

• 基准点清晰度：用放大镜（20 倍）检查基准点，无氧化、无杂质，识别无干扰。

四、分板工艺：确保阴阳单元 “完好分离”

分板是阴阳拼板制造的最后一步，需根据 PCB 类型选择 V-CUT 分板或邮票孔分板，核心目标是 “板边平整”“单元无变形”“元件无损伤”，具体工艺如下：

1. V-CUT 分板工艺（刚性 PCB）

• 设备选择：数控 V-CUT 机（精度 ±0.05mm），刀具角度 30°-45°（与设计一致）；

• 工艺参数：

• 切割深度：根据 PCB 厚度确定（1.6mm 厚 PCB，深度 0.5-0.8mm），深度公差 ±0.05mm，用深度计实时监控；

• 切割速度：100-200mm/min（刚性 PCB150-200mm/min，避免速度过快导致板边毛刺）；

• 压力：5-10kg/cm²，确保刀具能稳定切入，无打滑；

• 分板后处理：用去毛刺机（毛刷转速 3000-5000rpm）去除板边毛刺，毛刺≤0.1mm，再用异丙醇清洁板边，去除碎屑。

2. 邮票孔分板工艺（柔性 PCB / 复杂结构 PCB）

• 设备选择：手动分板钳（小批量）或自动邮票孔分板机（大批量，精度 ±0.05mm）；

• 工艺参数：

• 分板力：柔性 PCB5-10N，刚性 PCB10-20N，避免力过大导致 PCB 断裂；

• 分板速度：自动分板机速度 50-100mm/min，确保邮票孔能整齐断裂；

• 分板后处理：检查邮票孔残留（残留高度≤0.1mm），若残留过高，用砂纸（400 目）轻轻打磨，避免残留刮伤元件。

​

五、质量检测：确保阴阳拼板符合交付标准

阴阳拼板制造完成后，需通过 “外观检测”“尺寸检测”“电气性能检测”“可靠性测试” 四类检测，确保产品合格，具体标准如下：

• 外观检测：拼板无分层、无气泡、无毛刺，阴阳单元镜像对称，元件无偏移、无脱落；

• 尺寸检测：独立 PCB 的尺寸公差 ±0.1mm，板边平整度≤0.1mm/10cm；

• 电气性能检测：导通率 100%（无开路），绝缘电阻≥10¹²Ω（无漏电），阻抗偏差 ±5%（射频 PCB±3%）；

• 可靠性测试：高低温循环测试（-40℃/30 分钟→65℃/30 分钟，50 次循环），无分层、无电气性能异常。

PCB 阴阳拼板的制造工艺需 “精准化”，从基材切割到分板，每一步都需严格控制参数，确保镜像对称精度与分板质量。只有制造工艺与设计要求精准匹配，才能实现阴阳拼板的成本优势与效率优势。
