数电篮球电子计分器设计

一、 前言

随着电子技术的不断的发展，电子技术已经成为了我们生活中不可或缺的一部分，发挥着越来越重要的作用，运用数电和模电的知识可以设计出很多实用的电子产品，在运动竞技方面有很广泛的应用。在篮球比赛中规定了进攻方球员持球时间不能超过24秒，否则就犯规了。本综合设计的篮球电子竞赛显示屏可以用于篮球比赛中，用于对球员持球时间24秒的限制，若犯规会自动的发出声光报警，还可以灵活的用来显示两队的得分和记分。

二、 实验设计方案

本设计用到的脉冲输入由555定时器发出，用两片74ls192双时钟可逆计数器可构成24秒倒计时，用两片74ls192双时钟可逆计时器构成一百进制计分数，其所需的脉冲可由74ls160分频发出。声光报警则由蜂鸣器和发光二极管组成。译码部分则由74ls48完成，通过7段共阴数码管显示。

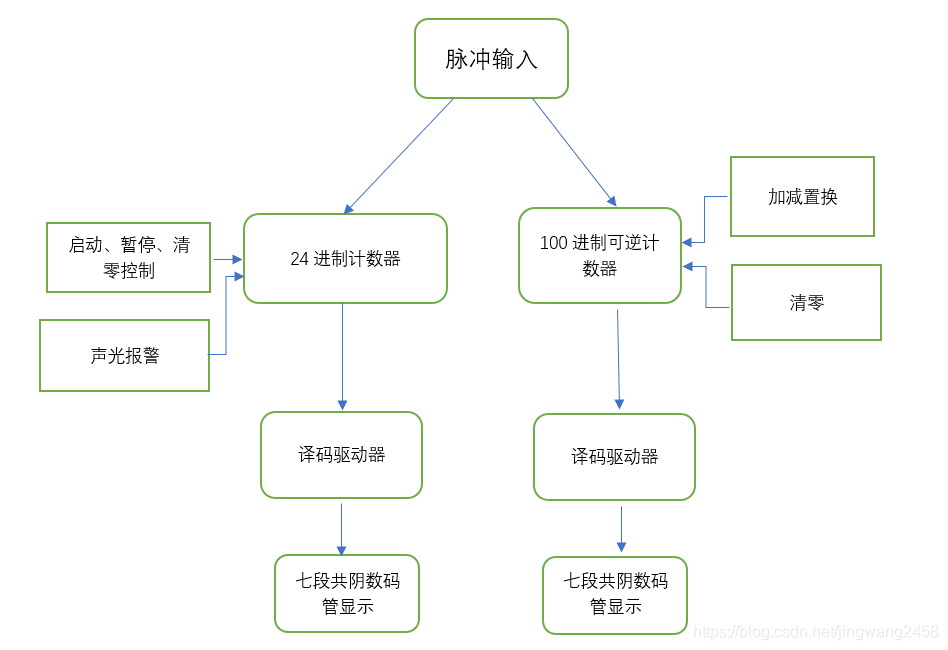

本次设计的设计框图如下：

1.脉冲输入

555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的引脚图及其功能如所示：

1脚：外接电源负端VSS或接地，一般情况下接地。

8脚：外接电源VCC，双极型时基电路VCC的范 围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。

3脚：输出端Vo

2脚：低触发端

6脚：TH高触发端

4脚：是直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
本实验用555定时器接成多谐振荡器：多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂
