AD15批量修改引脚名字的方法

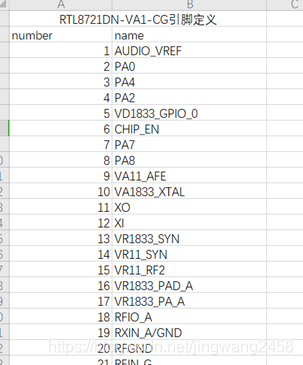

1、首先在一个Excel表格的一列输入每个管脚的名字

2、然后在AD中选中所有的需要修改的引脚

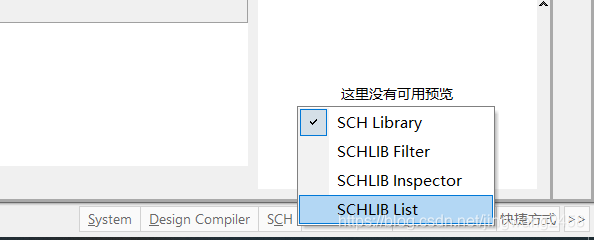

3、在AD的右下角打开SCHLIB List

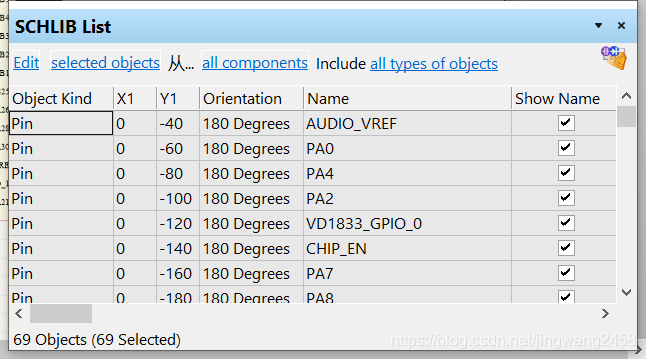

4、打开后显示如图所示

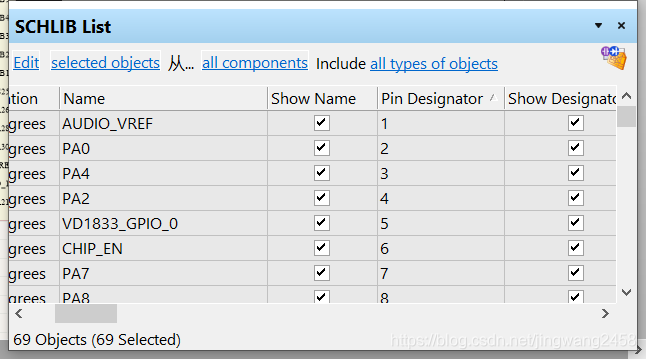

5、要注意其管脚的标识排序也是从1开始递增，如果不是，可以点击Pin Designator即可排序

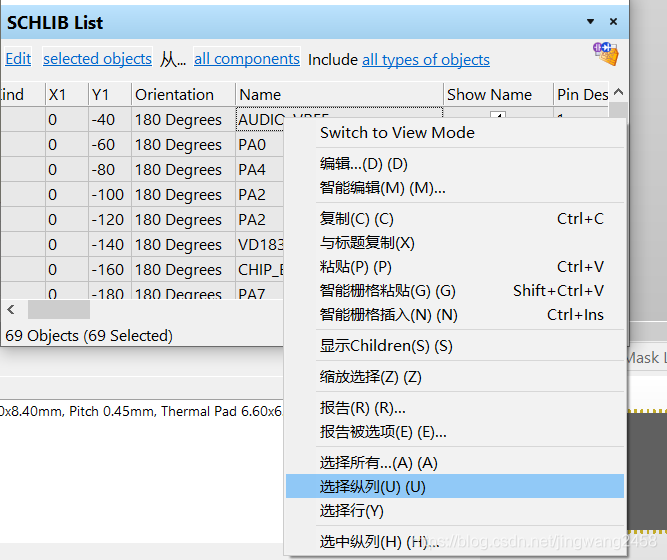

6、把excel表格中刚刚输入好的引脚名字复制过来，选中Name这一列粘贴到SCHLIB List即可完成批量修改。

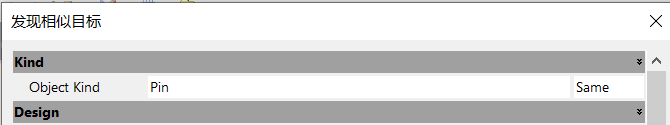

注意：如果选中整个元器件来选择全部引脚的话，会把矩形也包括进来，这时候在SCHLIB List中会显示不出Name这一列，这时候，可以选中其中一个引脚，右键，查找相似对象，在object kind中把any改成same，点击应用，确定，这时候就能选中全部引脚了。
