AD原理图库，批量修改引脚名称

于 2025-04-07 09:51:38 发布
阅读量252 收藏
点赞数 1
分类专栏： 软件技巧 PCB技巧 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_46720928/article/details/147036458
版权

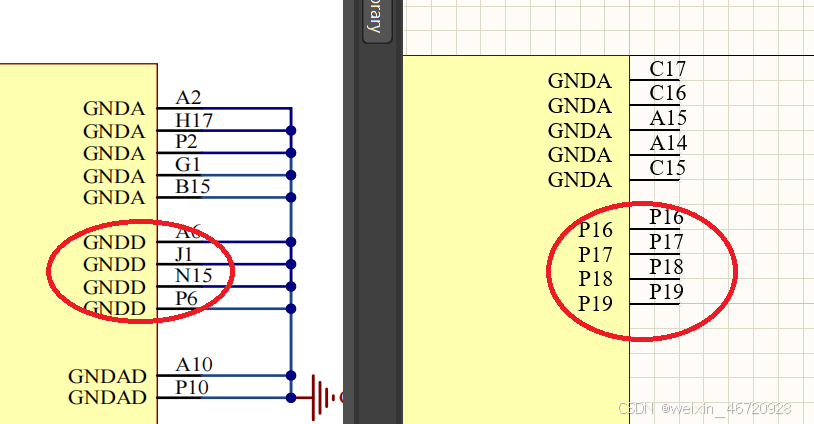

根据原理图PDF文件，把红圈中的4个引脚名称从P16~P19改为GNDD：
在这里插入图片描述

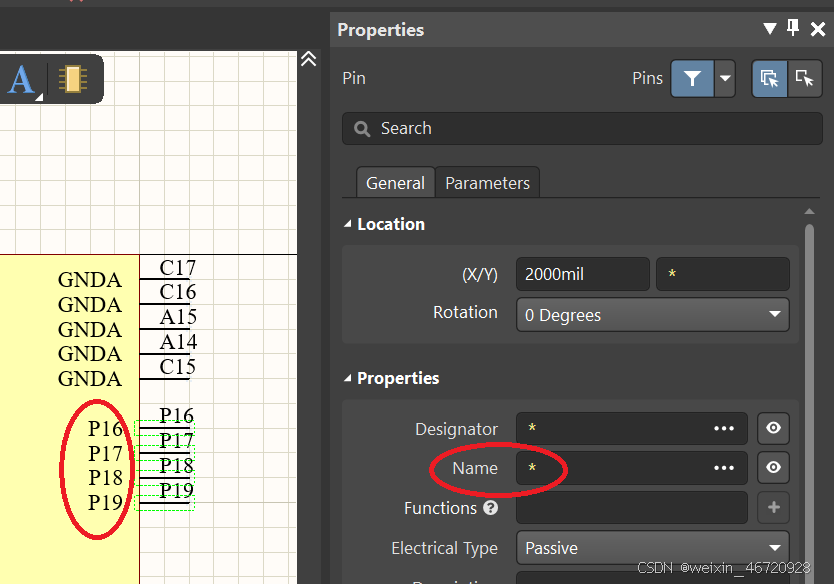

先同时选中4个引脚(框选或shift+鼠标左键逐个点击)，由于几个引脚名称不同，属性中的名称显示为*：
在这里插入图片描述

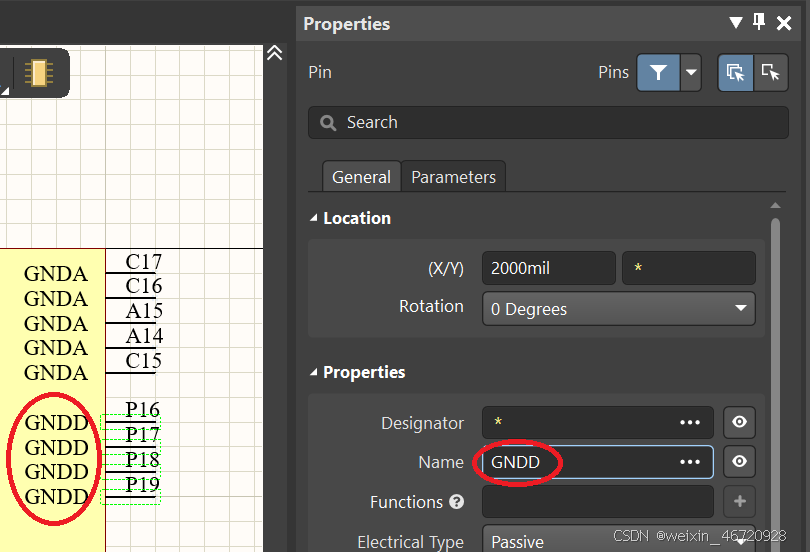

把*修改为GNDD，所有选中的引脚名称就可以改为GNDD：
在这里插入图片描述
