本文详细介绍了CH340芯片的概述、特点、引脚定义，以及其在Stm32和ESP32串口下载中的应用，包括传统的一键下载电路设计和注意事项。重点讨论了供电方式和通信电平对电路的影响，以及免外围电路下载的方案。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录标题

  • 1、CH340概述
  • 2、CH340芯片特点
  • 3、CH340系列芯片
  • 4、CH340引脚定义
  • 5、CH340传统的一键下载电路
    • 5.1、Stm32串口下载
    • 5.2、ESP32串口下载
    • 5.3、注意
  • 6、免外围电路下载

1、CH340概述

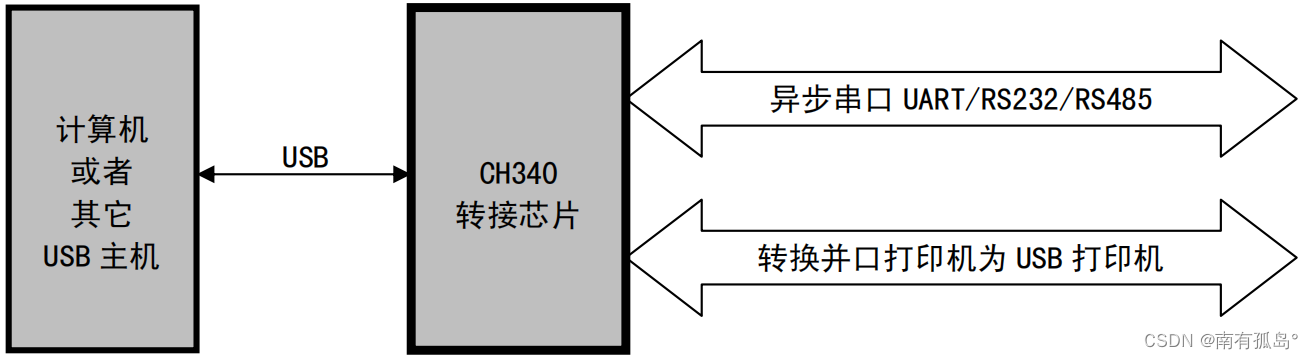

CH340是一个USB总线的转接芯片，可实现USB转串口或者USB转打印口。

在这里插入图片描述

2、CH340芯片特点

  • 全速USB设备接口，兼容USBV2.0。
  • 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
  • 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
  • 硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。
  • 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
  • 通过外加电平转换器件，提供RS232、RS485、RS422等接口。
  • CH340R芯片支持IrDA规范SIR红外线通讯，支持波特率2400bps到115200bps。
  • 内置固件，软件兼容CH341，可以直接使用CH341的VCP驱动程序。
  • 支持5V电源电压和3.3V电源电压。
  • CH340C/N/K/E/X/B内置时钟，无需外部晶振，CH340B还内置EEPROM用于配置序列号等。
  • 提供SOP-16、SOP-8和SSOP-20以及ESSOP-10、MSOP-10无铅封装，兼容RoHS

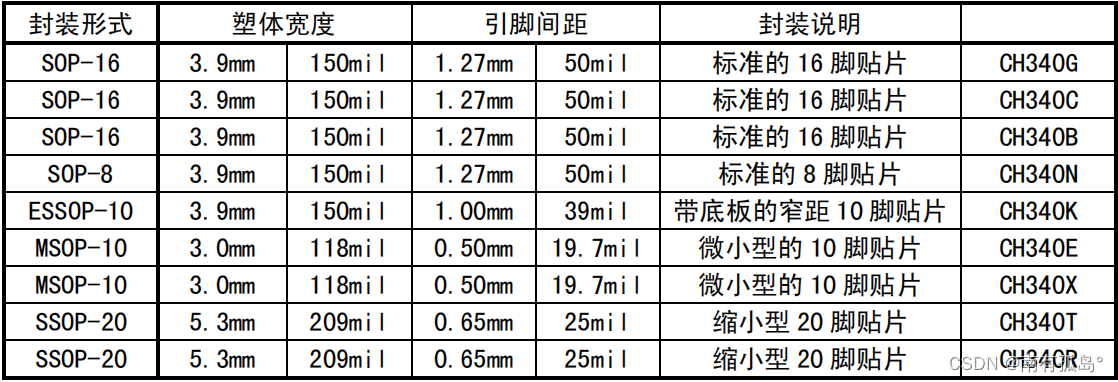

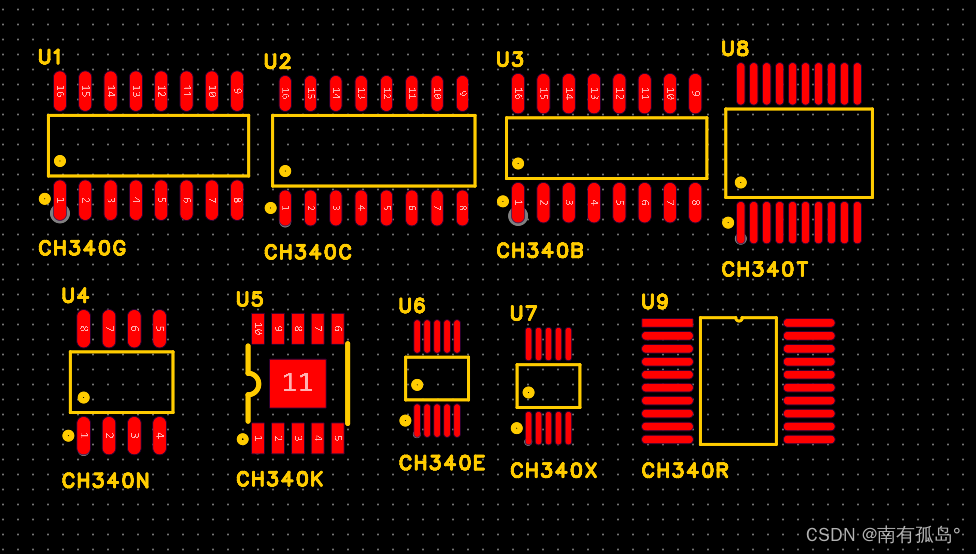

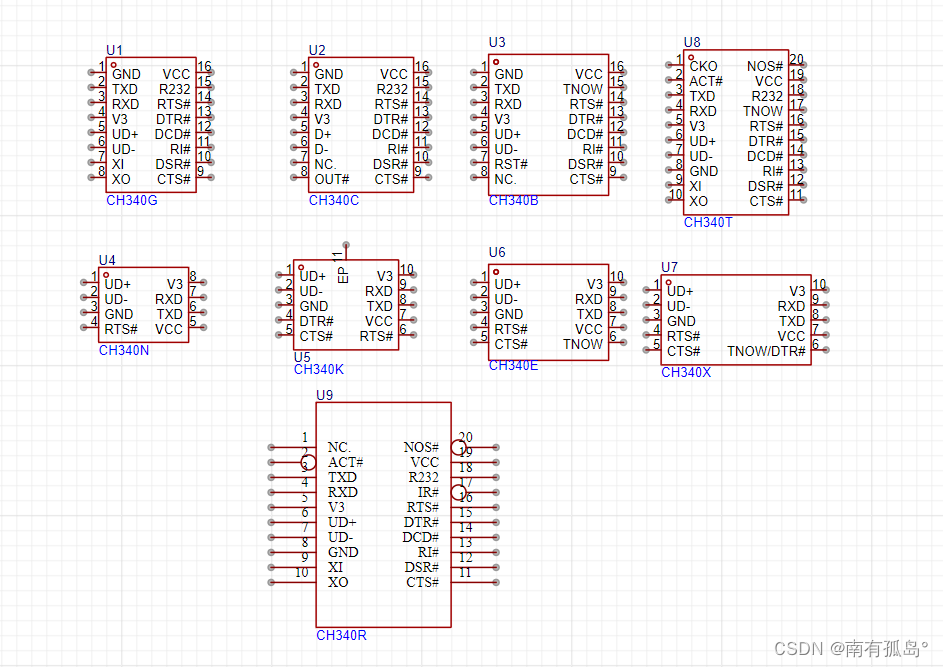

3、CH340系列芯片

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
注：

  • CH340C、CH340N、CH340K、CH340E、CH340X和CH340B内置时钟，无需外部晶振。
  • CH340B内置EEPROM用于配置序列号，以及部分功能可定制等。如需小体积建议用CH343P。
  • CH340K内置三只二极管用于防止独立供电时MCU通过I/O引脚对CH340电流倒灌。
  • CH340K的底板是0#引脚GND，是可选连接；3#引脚GND是必要连接。
  • CH340X基于CH340E改进，增加了3.3V供电时的IO耐受5V特性。
  • CH340X的6#引脚如果外加电阻可以将6#引脚从TNOW切换为DTR#，两种配置详见5.3节。
  • CH340C如果批号4开头且末3位大于B40，则可为8#引脚加4.7KΩ下拉电阻将其改为DTR#。
  • CH340R提供反极性TXD和MODEM信号，已停产。
  • CH340的USB收发器按USB2.0全内置设计，UD+和UD-引脚建议不要额外串接电阻。

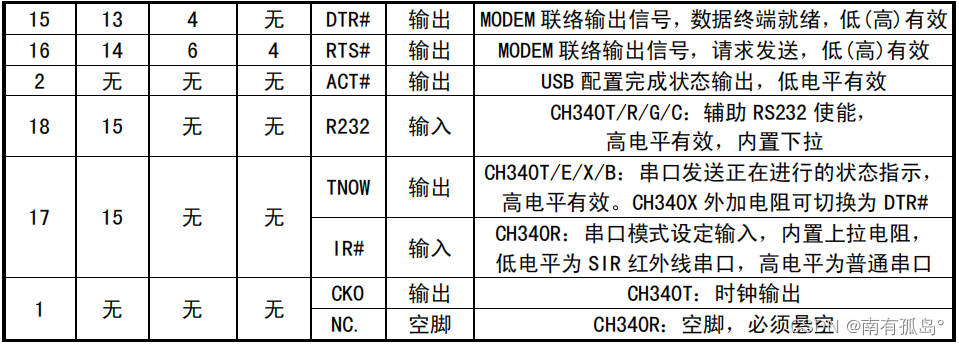

4、CH340引脚定义

在设计中，主要关注UD+、UD-、TXD、RXD、DTR# 、RTS#的连接。
在这里插入图片描述

5、CH340传统的一键下载电路

这里以CH340C为例：

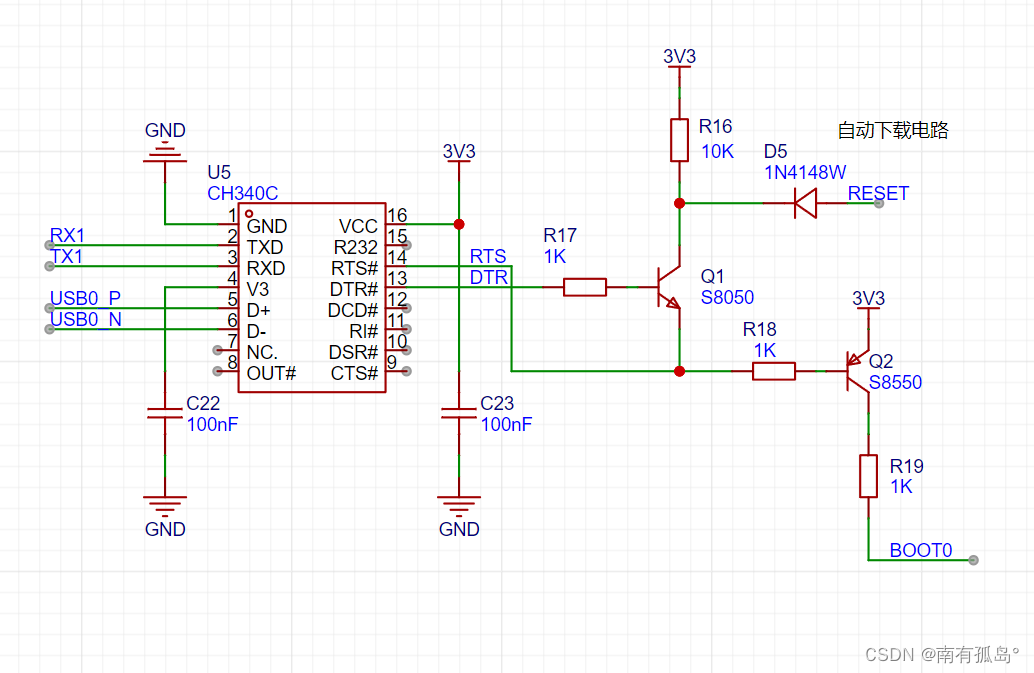

5.1、Stm32串口下载

在这里插入图片描述
DTR#和RTS#都是输出类型，
FlyMCU(一键下载工具)，会控制CH340这两个引脚的高低电平状态，通过控制DTR#和RST#这两个引脚的高低电平状态，从而控制STM32的BOOT0 和 RESET。
用万用表测量可知，DTR#、RST#初始状态的时都是高电平，在启用下载的时候，DTR#维持高，RST#拉低，此时两个三极管Q2 和Q3 导通，那么BOOT0 为高电平，RESET为低电平复位，然后DTR#变低，Q2不导通，复位结束，此时BOOT0 为高电平。由启动模式可知，stm32的启动模式变为从系统存储器启动，启用串口下载，STM32 和 MCUISP下载软件进行通信，进行代码下载，等到代码下载结束时 RST#先变为高电平，然后DTR#在变成高电平。 如果DTR#先变成高电平，那么会在一次产生复位。

BOOT1BOOT0启动模式启动地址说明
X0主闪存存储器Flash0x0800 0000中断向量表定位于FLASH区，主闪存被选为启动区域，最常用，用户代码。同时复位后PC指针位于0x2000000处
01系统存储器0x1FFF F000系统存储器被选为启动区域，程序功能由厂家设置。中断向量表定位于内置Bootloader区，此时可通过串口下载程序的二进制文件到flash区
11内置SRAM0x2000 0000内置SRAM被选为启动区域，中断向量表定位于SRAM区，同时复位后PC指针位于0x2000000处

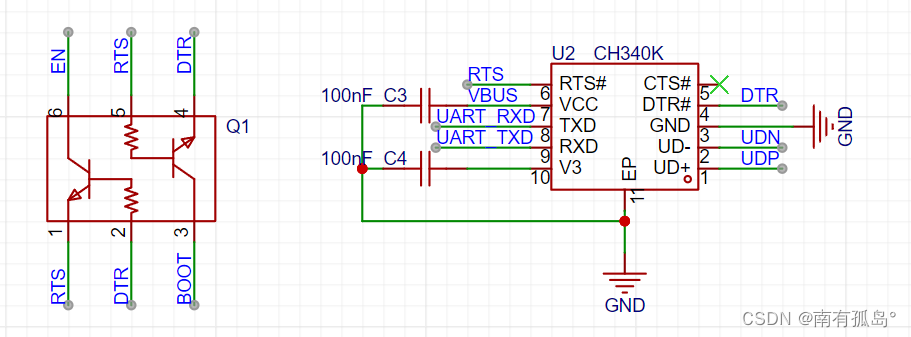

5.2、ESP32串口下载

ESP32-S3支持串口下载，由于电脑没有串口接口，所以需要一个USB转串口芯片CH340C，该芯片支持一路usb转串口ttl，带有RTS、DTR控制引脚，内部集成晶振大大简化了外部电路。

根据ESP3S3数据手册，进入串口下载模式需要在上电前拉低IO0，上面介绍了CH340C带有RTS、DTR引脚，可以在加入开关控制电路来实现自动复位和拉低IO0，UMH3N芯片内部带有两个三极管并且集成偏置电压，如电路所示利用CH340C的RTS、DTR引脚可以实现自动下载程序。

在这里插入图片描述

5.3、注意

供电 - 注意事项

  • 使用USB的5V电源为CH340供电时：VCC接USB的5V，V3 引脚需外接 0.1uF去耦电容，以使用CH340自身的降压对芯片的工作供电。
  • 使用外部 3.3V电源为CH340供电时：VCC与V3短接，一同连接到外部的3.3V电源上。
    一般情况下，电源推荐使用（1）的方式，电路简单，静态功耗小，且易于CH340的上电掉电。
    而如果对通信电平有严格的3.3V要求，则需要用第（2）种供电方式。

通信电平 - 注意事项

  • 使用USB的5V电源为CH340供电时：CH340各引脚的电平为 5V。

  • 使用外部 3.3V电源为CH340供电时：CH340各引脚的电平为 3.3V。

如果对通信电平有严格的3.3V要求，建议使用 【外部3.3V供电】。可见手册：

实际测量，使用USB-5V供电时，CH340各引脚的电平接近5V，直接与3.3V通信电平的器件连接时需注意电流倒灌和电平兼容。

6、免外围电路下载

链接: 免外围电路的单片机串口一键下载方案

链接: 串口一键下载方案（CH340）——免外围电路的CH32F/CH32V/STM32F系列单片机
