钣金件设计规范

(一） 钣金

1、钣金的概念

钣金（sheet metal）是针对金属薄板（厚度通常在6mm以下）的 一种综合冷加工工艺，包括冲裁、折弯、拉深、成形、锻压、铆合等， 其显著的特征是同一零件厚度一致。

2、钣金的特点

钣金具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、 大规模量产性能好等特点，目前在电子电器、通信等领域得到了广泛 应用。

3、钣金设计原则

（1）产品厚度均匀的原则

（2）易于展平的原则

（3）适当地选用钣金件厚度原则

（4）符合加工工艺原则

(二） 钣金件产品设计的工艺要求

1、冲裁

冲裁是冲孔、落料、切口、割切等多个分离工序的总成。冲裁是 冷冲压加工方法中的基础工序，它可以直接冲制出所需要的成品零件， 也可以为其他冲压工序准备毛坯。

(1)避免钣金外部、内部尖角

钣金避免内外部尖角的主要原因是因为钣金的尖角很锋利，容易造成操作人员在制造和装配产品时划伤手指，同时也可能使得消费者在使用或者维修产品时造成人身伤害；钣金件的尖角易造成模具凸模的 尖角处易崩刃和过快磨损，降低模具寿命。

一般来说，圆角半径至少为钣金厚度的0.5倍，且不小于0.8mm。

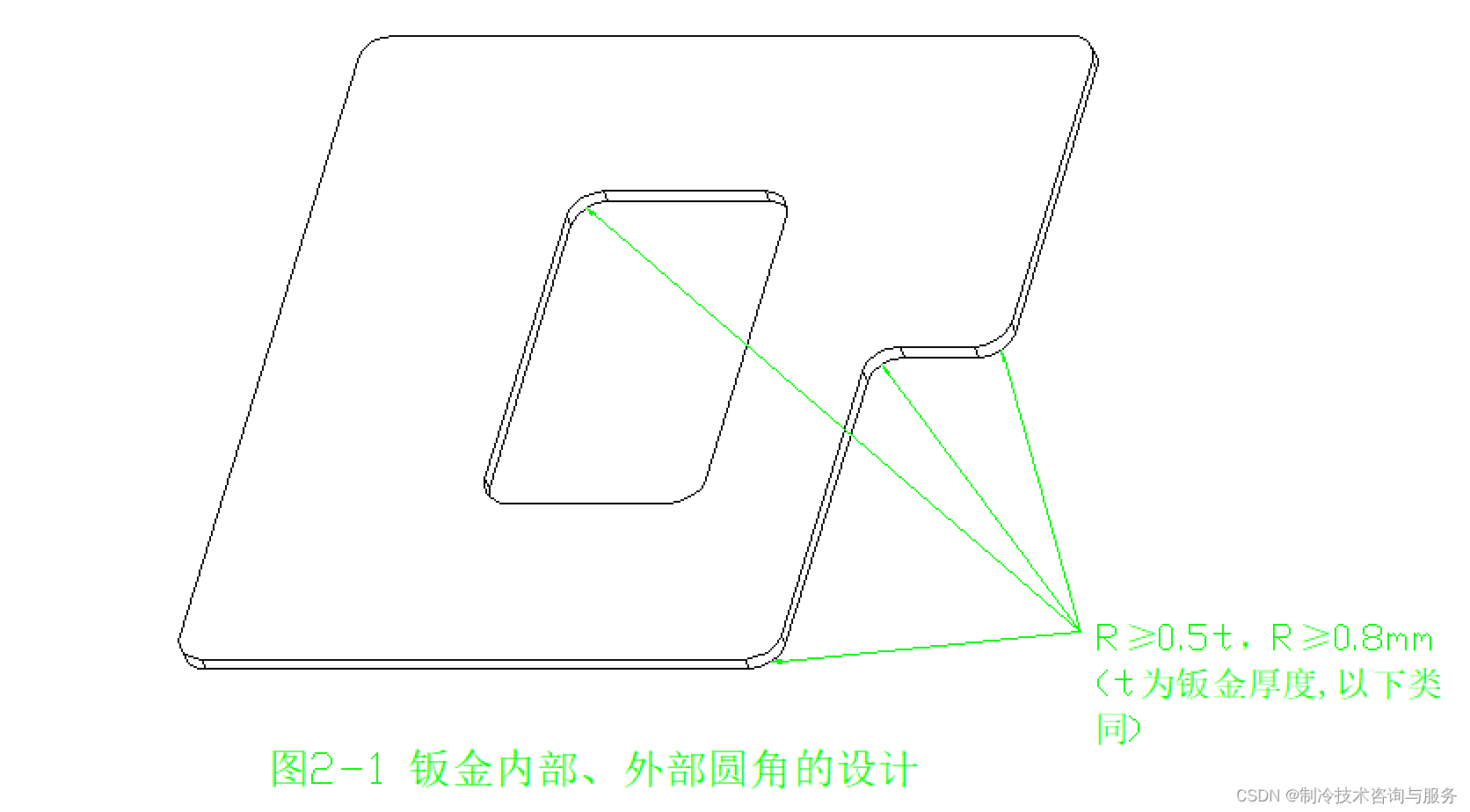

如下图2-1示：
(2)避免过长的悬臂和狭槽

钣金上应避免过长的悬臂和狭槽，否则冲压模具上对应的凸模尺 寸小，强度低，模具寿命短。一般来说，悬臂和狭槽的尺寸宽度不应 小于零件壁厚的1.5倍，即A≥1.5t，其中A表示悬臂或狭槽的宽度，如 图2-2示：

(3)钣金冲裁孔间距与孔边距

当钣金的冲裁孔与孔或边缘不平行时，孔间距或者孔边距至少为 钣金厚度的1倍，即B≥t；平行时，孔间距或孔边距至少为钣金厚度的
