一)什么是钣金?

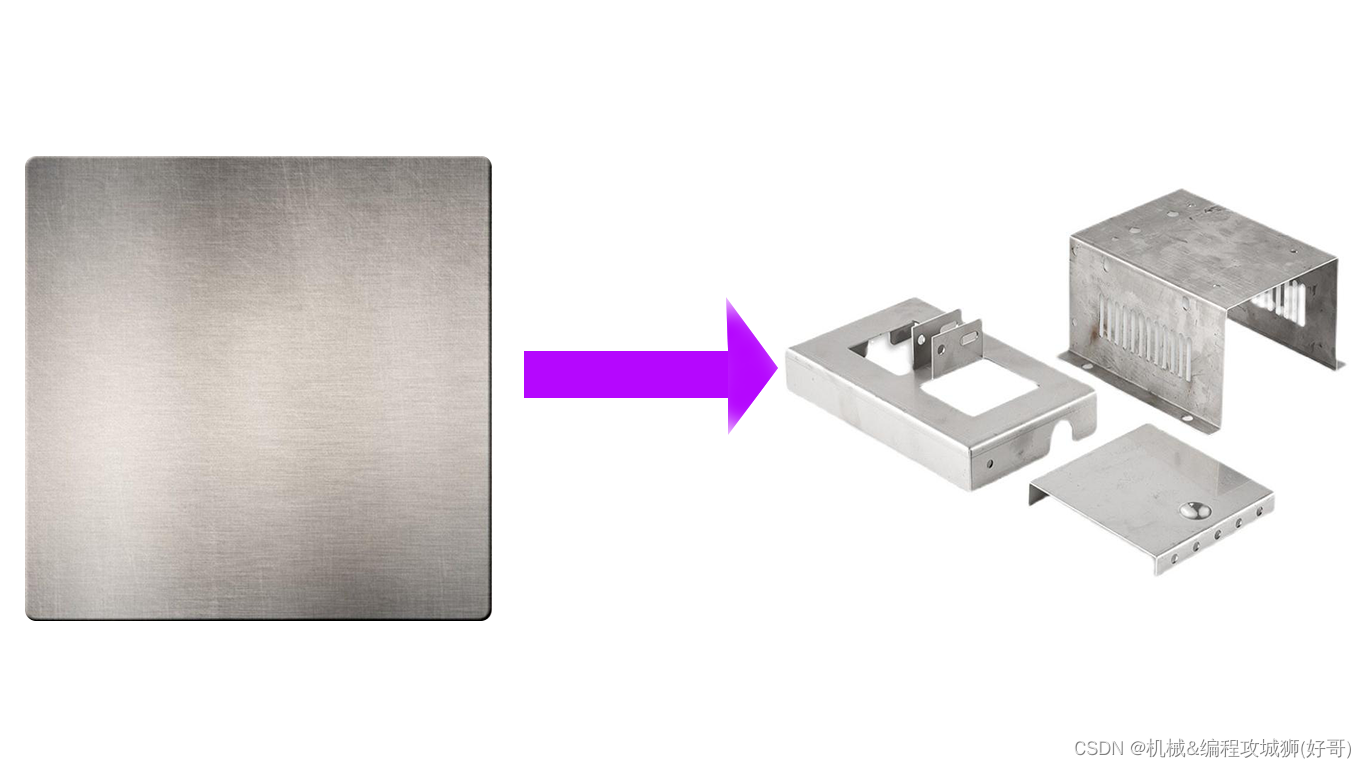

概念:钣金是一种加工工艺,通过对金属板材进行切割、弯曲、冲压等工艺,制作出各种不同形态的零件或产品。钣金加工广泛应用于汽车、电子、建筑、机械等行业。常见的钣金制品包括机箱、展示架、机器外壳、载货箱体、设备配件等。
是通过某种金属材质片条(块),折成各种各样形状满足自己的需求。
二)做钣金结构设计需要注意 几样常见的问题
1.材料
碳钢(钢板)、不锈钢、铝合金、铜合金、冷扎板、镀锌板、钛合金、合成材料。
2.折弯

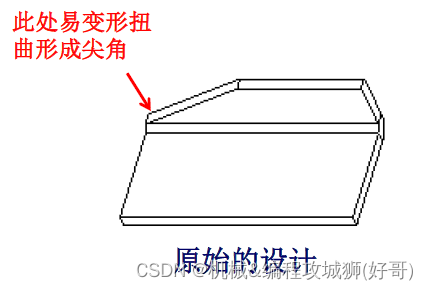

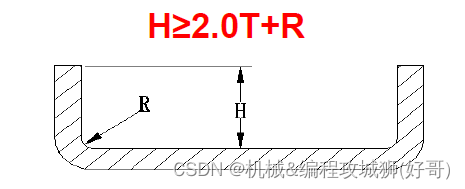

折弯前的高度:钣金折弯高度太低时,折弯处容易扭曲变形,不容易得到理想的零件形状和理想的尺寸精度。
板厚:T,内圆角:R,高度:H。
例如:
②增加加强筋:
作用:不易变形,增加刚的强度。

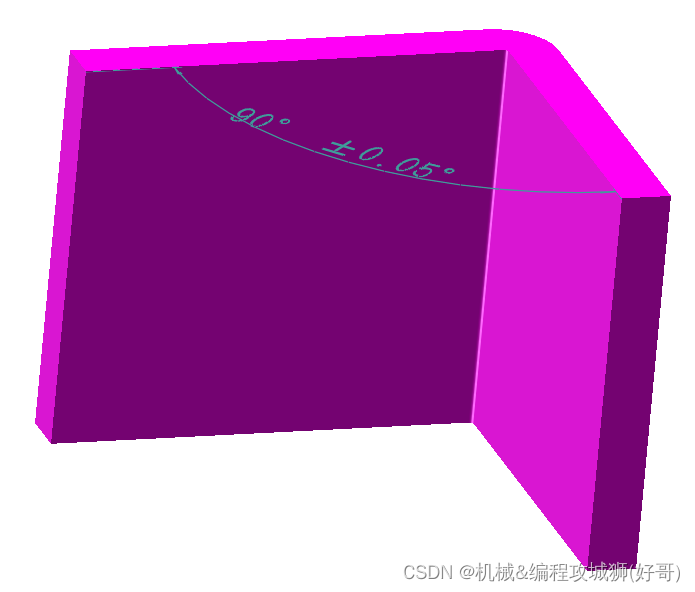

③直角钣金:对直角钣金有要求垂直度,尽量不要用钣金折弯来做,应该用∟型材质进行铣出加工。

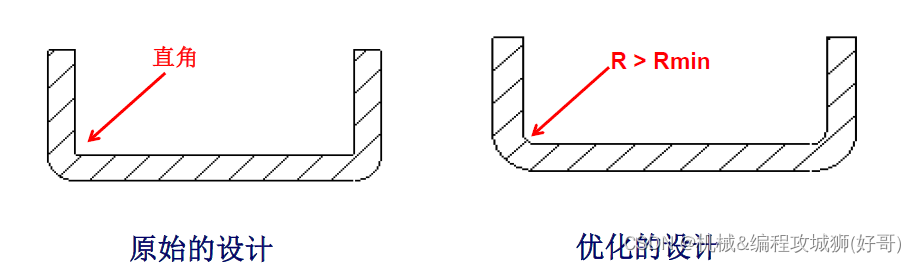

④保证折弯强度:一般来说,内圆角的半径越小,折弯后的强度就越高,但过小的半径会导致钣金出现裂纹或变形强度不够,一般建议内圆角的半径不小于钣金厚度的1.5倍折弯(R>t1.5
),在设计中根据材质设定Rmin
最小值的内角,内圆角应大于最小值保证不会出现裂纹情况下。

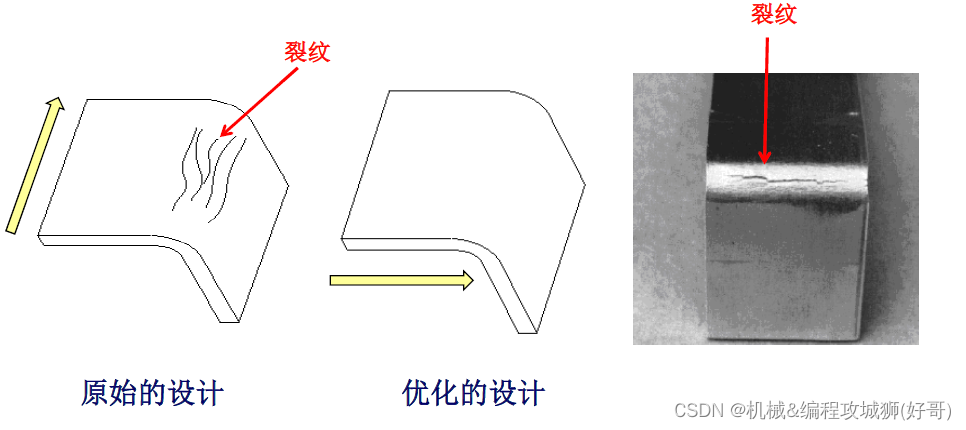

⑤折弯方向:钣金折弯时尽量垂直于材料的纤维方向。

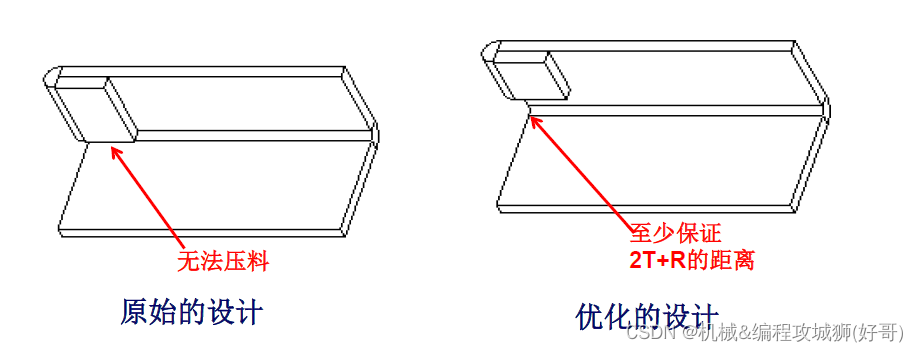

⑥折弯失败:折弯失败有很多种情况,避免折弯根部不能压料而造成折弯失败。

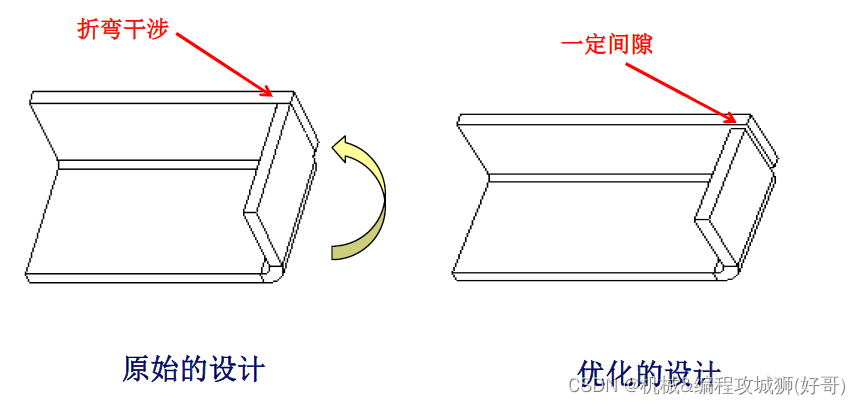

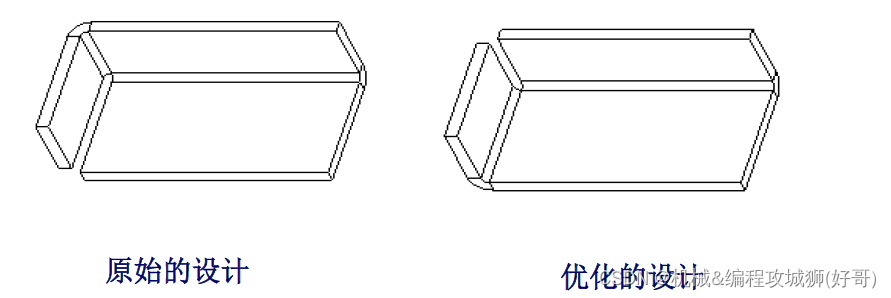

⑦避免折弯干涉:
⑧避免折弯强度不够:

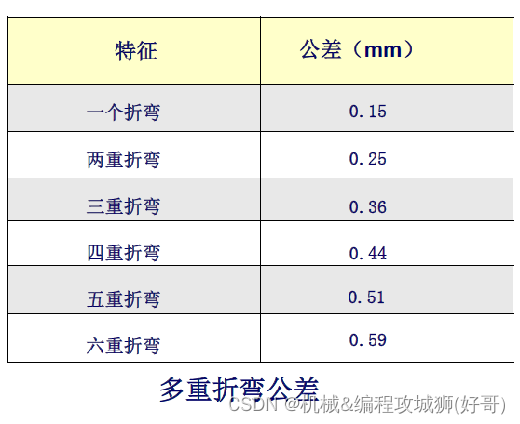

⑨折弯对边误差大
折弯边孔对孔需求,不好对准,误差较大,为了避免孔尽量设计大一点。

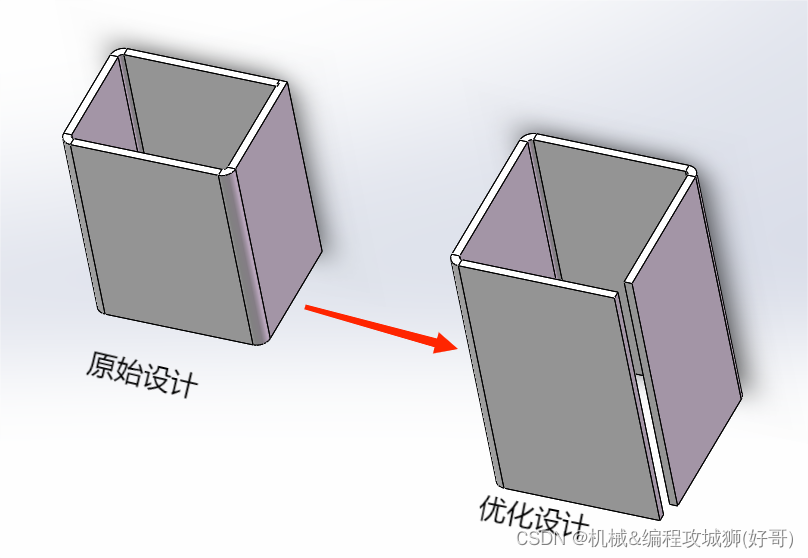

⑩四周密封:不能出现四周密封无法展开。
3.冷冲冲压

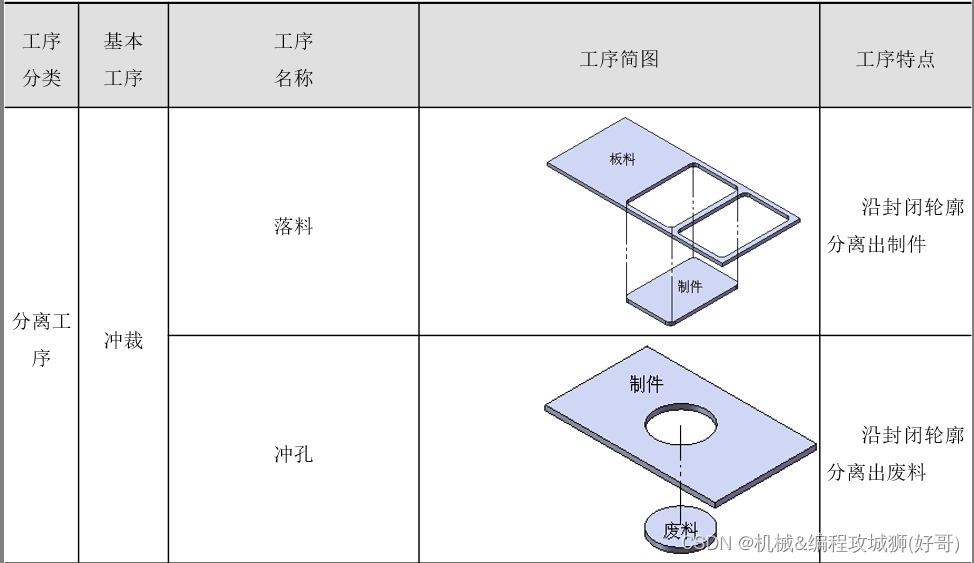

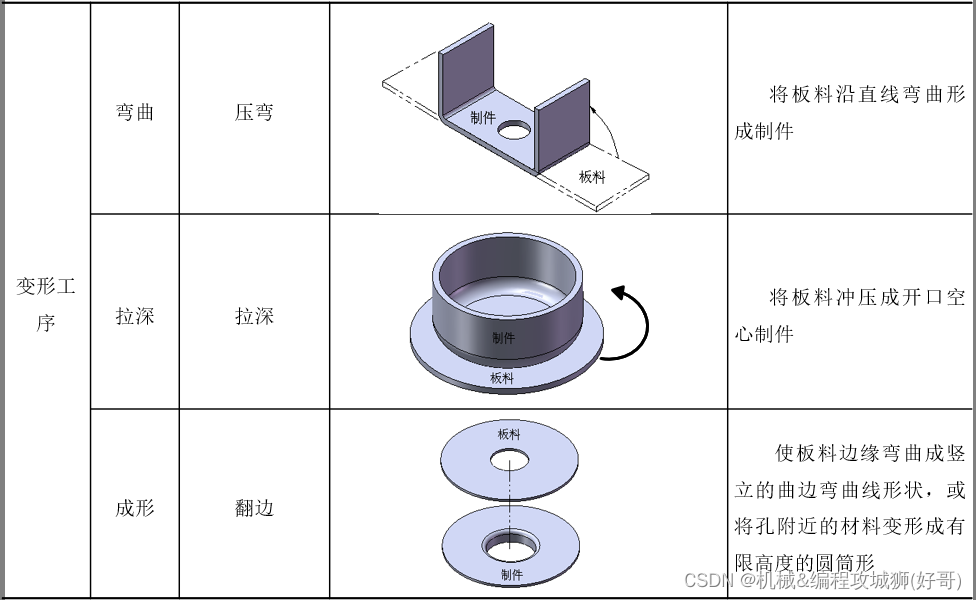

①冷冲压工序的分类和成形特点:

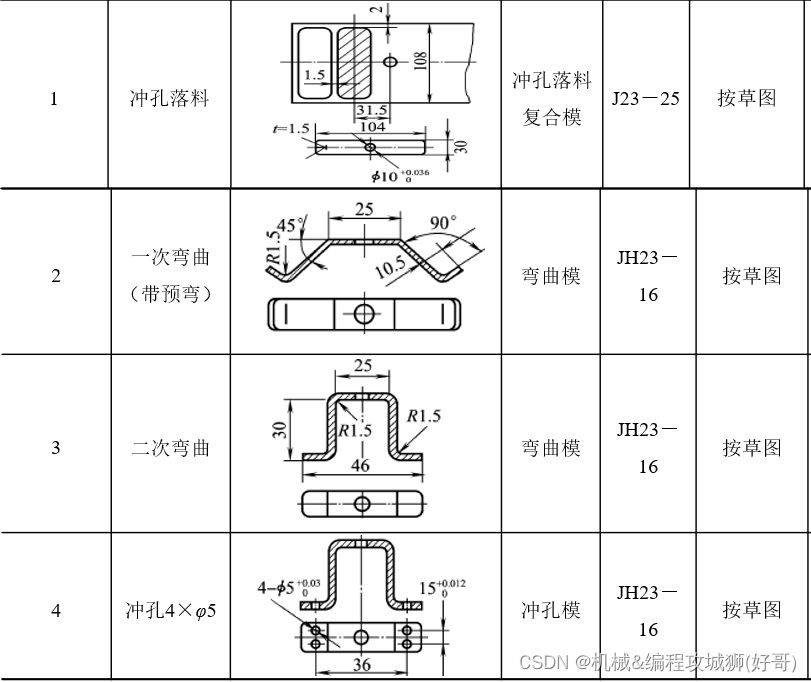

②冲压工艺通过每个工序冲压成型:
③R角问题:
倒角应避免产生局部尖锐突起,修改成球面倒角。
④翻边圆角:
内角R≥1/2t
,一般薄板的外圆角标准放大到R1*1.5
会比较合适(翻边圆角的大小应该与材料厚度成比例,一般为材料厚度的1.5~2倍),可以确保材料在弯曲时不会出现过渡拉伸和破裂。

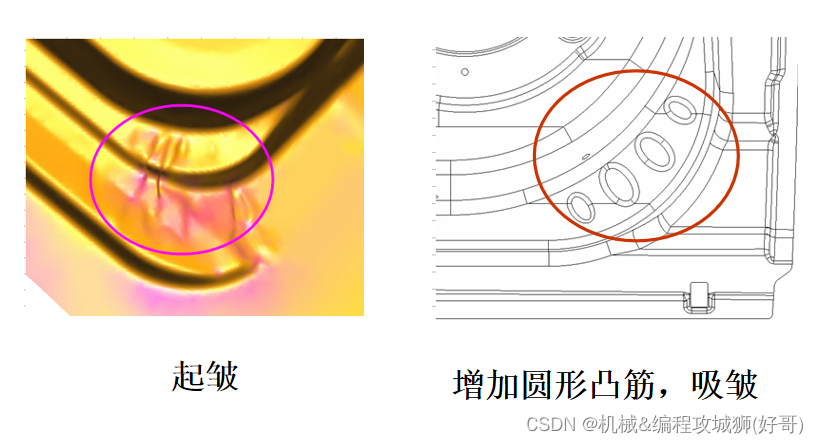

⑤倒圆角处皱:
案例一
总结,有易起皱区域增加加强筋,吸收多余材料,同时有加强作用,在实际应用中有些部位容易压凹变形,需要添加凸L或∏或∥或其它型。
案例二

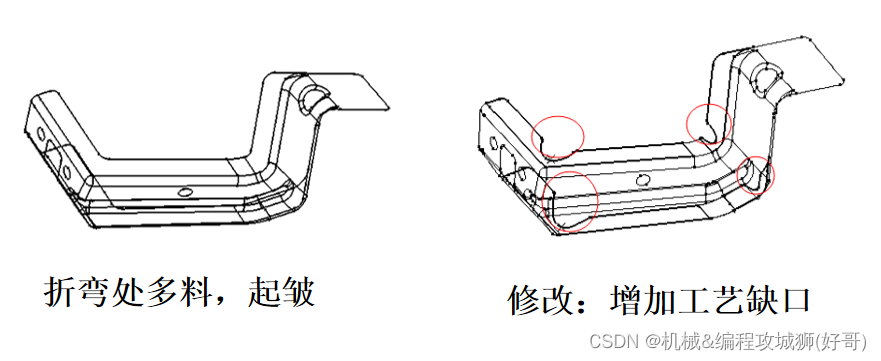

总结,边缘处出现起皱,在不影响使用情况下,设计工艺开口。

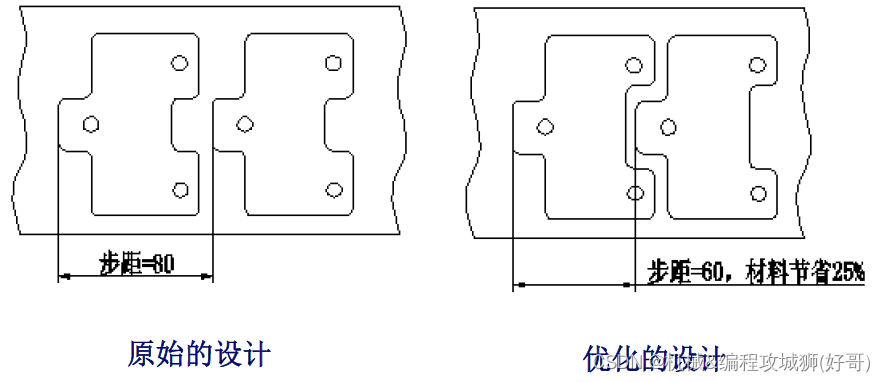

⑥降低钣金成本的设计:合理设计钣金形状、提高钣金材料利用率。
可以通过有废料排样法、少废料排样法、无废料排样法计算材料利用率和生产效率与及摸具的成本。
4.热冲冲压
热成形工艺是将初始强度为500~600MPa
的钢板加热到奥氏体温度范围(850℃),然后在压机上冲压成所需形状,同时以20~30 ℃ /秒的冷却速度进行淬火,保压一段时间以保证充分淬透,最后零件随室温冷却,成形后的零件的强度可以达到1500MPa
左右。
记不住要记着收藏!
声明1
钣金设计问题多样,以上一些常见钣金设计问题供参考,需要在设计中寻找解决方案,有问题可在评论区留言。 ↩︎
