过滤器压降计算

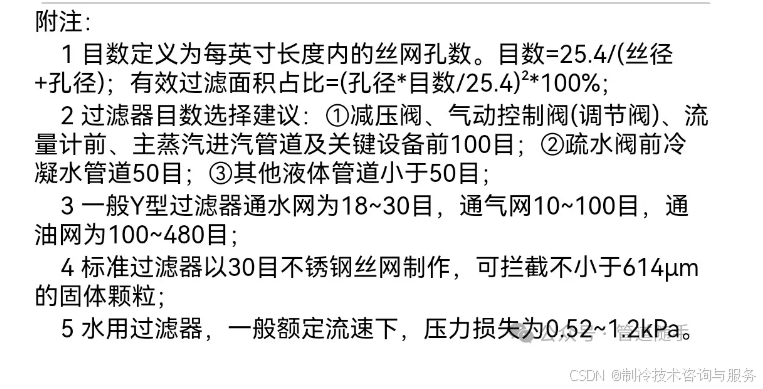

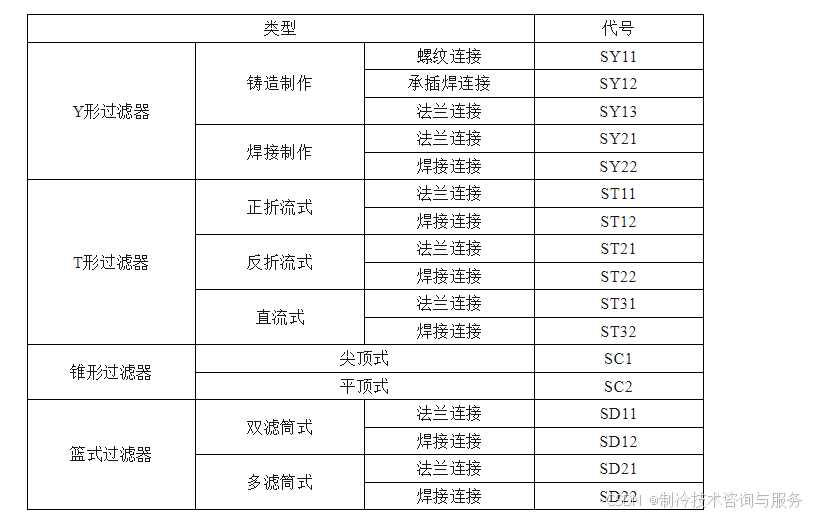

过滤器压降计算 为了满足系统过滤要求，需选择合适的过滤器，保证系统正常运行。选择过滤器需要重点考虑过滤器型式、过滤精度以及过滤器压力损失。其中过滤器压力损失是系统重点考虑的一点，它影响到系统是否能正常运行。 过滤器是一种阻挡不同粒径固体杂质的装置，由筒体、滤网和排污等部分组成。 过滤器的有效过滤面积是指滤网表面开孔面积的总和减去滤网支撑结构阻挡的面积。 过滤网目数是指每平方英寸的网孔数。 过滤器压降是过滤器入口与出口的压力差。 过滤器类型

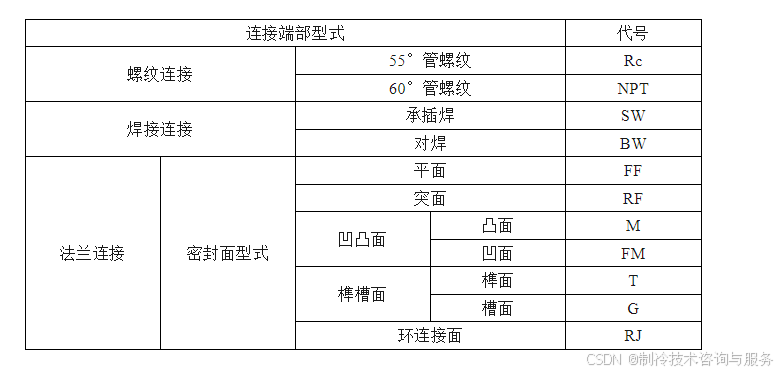

过滤器端部型式

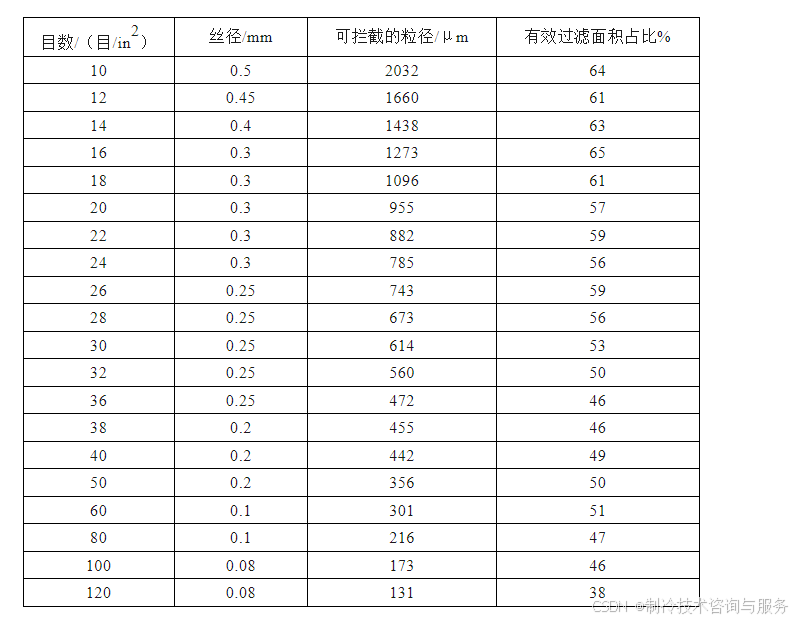

过滤器滤网技术要求 不锈钢丝网

滤网目数为选40目，筛分率为0.49, 滤网的有效面积为:
(πx滤网直径x滤网有效高＋πx滤网半径²)x滤网筛分率 Ap=[3.14xDxH+3.14x(D/2)²] x0.49=[3.14x0.143x0.26+3.14x (0.143/2)²]x0.49 =0.0650m² 其中：D为滤网直径， H为滤网有效高度。 A0/A1=0.0650/0.0085=7.65

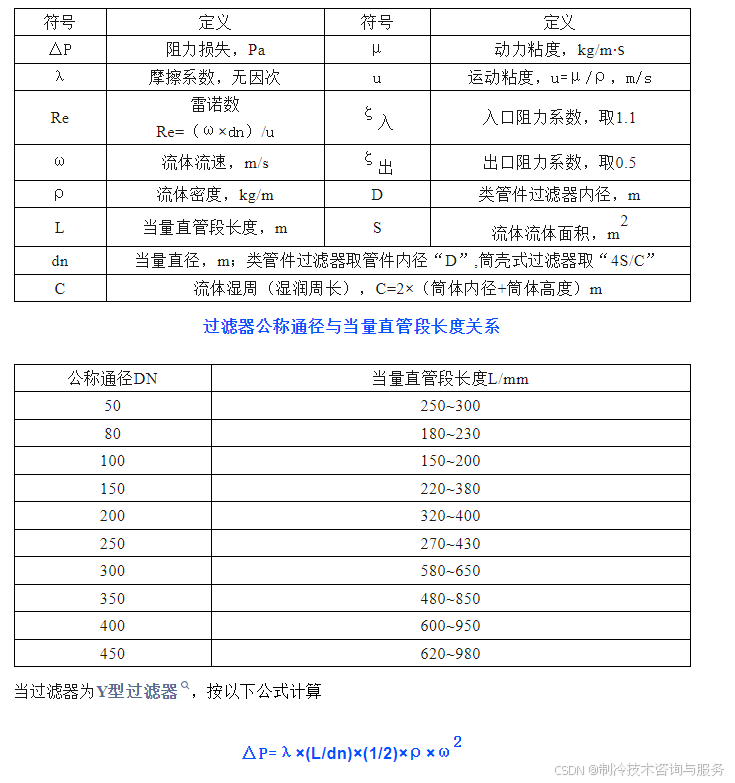

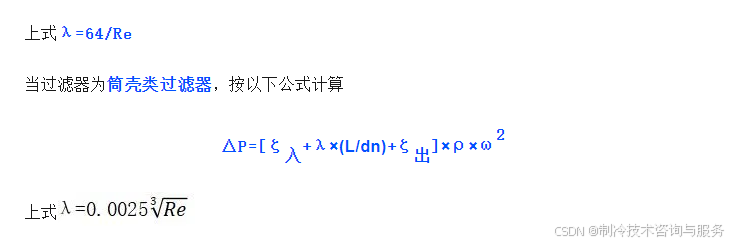

过滤器压降计算 符号定义说明
