在现代电子技术中,晶体管作为一种基础的电子元件,广泛应用于各种电路中,尤其是在放大、开关、信号调节等领域。晶体管主要分为两种类型:PNP型和NPN型。这两种类型的晶体管在结构和工作原理上有着显著的不同,它们分别代表了两种不同的电流流动方式。理解PNP和NPN晶体管的工作原理对于深入了解电子学原理和设计各种电子电路至关重要。
1. 晶体管的基本结构
晶体管的核心结构是由三层半导体材料交替排列而成,形成两个PN结。具体来说,晶体管有三个主要部分:
- 发射极(Emitter):这是载流子的来源,负责将载流子注入到基区。
- 基极(Base):基极是晶体管的控制部分,通常非常薄。它决定了电流的流动方向,并且对晶体管的开关状态有决定性影响。
- 集电极(Collector):集电极是晶体管的主要载流区域,承接从发射极流入的载流子,并将其导出。

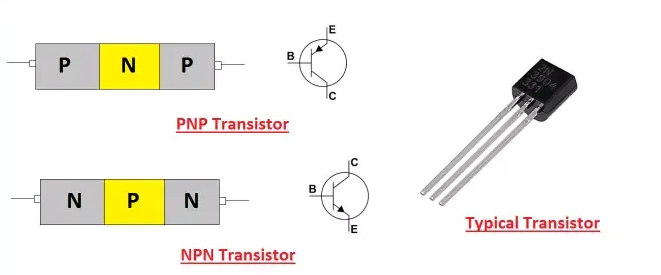

晶体管根据载流子的类型和流动方向,可以分为PNP型和NPN型。
2. NPN型晶体管
NPN型晶体管是最常见的一种类型,它的结构由N型半导体材料夹着P型半导体材料构成。具体来说,它由以下几个部分构成:
- 发射极:由N型半导体材料构成,向基极发射电子。
- 基极:由P型半导体材料构成,是非常薄的区域,充当电流流动的控制区。
- 集电极:由N型半导体材料构成,负责从发射极吸引电子。

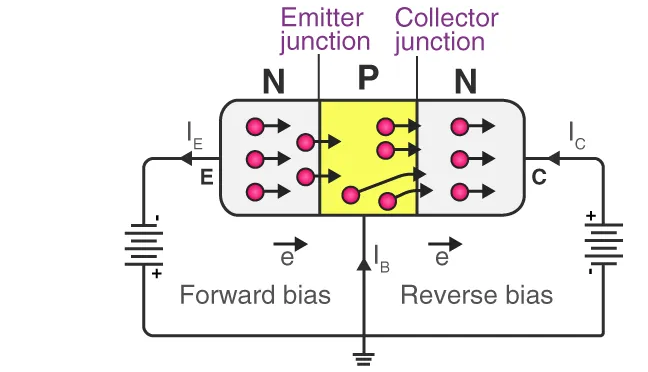

在NPN晶体管中,电子作为主要的载流子,从发射极流向基极。当发射极注入电子时,这些电子穿过基极到达集电极。由于基极的厚度较薄,只有一小部分电子与基极中的空穴结合,大多数电子会流向集电极。通过控制基极电流,可以有效地控制从发射极流向集电极的电流。因此,NPN晶体管通常被用作开关元件和放大器。
NPN晶体管的工作原理:
- 当基极电流(IB)大于一定阈值时,发射极和集电极之间会形成电流通路,集电极电流(IC)会被放大。这个过程叫做放大作用。
- 如果基极电流为零或非常小,集电极电流也会接近零,晶体管处于关闭状态。
3. PNP型晶体管
PNP型晶体管的工作原理与NPN型相似,但它的载流子方向相反。PNP晶体管由P型半导体材料夹着N型半导体材料构成,具体结构为:
- 发射极:由P型半导体材料构成,发射空穴(正电荷)到基极。
- 基极:由N型半导体材料构成,类似于NPN晶体管中的基极,负责控制电流流动。
- 集电极:由P型半导体材料构成,吸引从发射极流出的空穴。
在PNP晶体管中,空穴作为主要的载流子,流向基极并通过基极流向集电极。由于电子是负电荷,空穴的流动方向与电子相反,因此PNP晶体管的电流流动方向与NPN型正好相反。在PNP型晶体管中,基极电流必须为负值,才能使电流从发射极流向集电极。
PNP晶体管的工作原理:
- 当基极电流(IB)为负且大于某一阈值时,发射极的空穴流向基极并经过基极到达集电极。集电极电流(IC)被放大。
- 当基极电流为零或非常小时,集电极电流几乎为零,晶体管处于关闭状态。
4. NPN与PNP的对比
虽然NPN型和PNP型晶体管的基本结构相似,它们的工作原理和电流流动方向却有显著差异。以下是它们的主要区别:
特性 | NPN型晶体管 | PNP型晶体管 |
---|---|---|
主要载流子 | 电子(负载流子) | 空穴(正载流子) |
电流流动方向 | 从发射极到集电极(外电路电流方向相反) | 从集电极到发射极(外电路电流方向相反) |
基极电流 | 必须为正值,基极电流流入 | 必须为负值,基极电流流出 |
开关特性 | 控制电流从发射极流向集电极 | 控制电流从集电极流向发射极 |
5. 应用场景
NPN和PNP晶体管各自有着广泛的应用:
- NPN型晶体管:由于电子的流动效率较高,NPN晶体管通常用于电流较大的放大器、开关电路中。它在现代电子设备中应用非常广泛,尤其是在数字电路中。
- PNP型晶体管:PNP型晶体管由于空穴的流动较慢,通常用于低电压的应用场合,如小功率的模拟电路中。它在电流方向上与NPN晶体管相反,因此,PNP晶体管通常与NPN型配合使用,形成互补对称放大器等电路结构。
6. 总结
PNP和NPN型晶体管是电子学中最基本的两种晶体管类型,它们在结构、工作原理和电流流动方向上存在明显差异。NPN晶体管以电子为载流子,通常用于高电流的应用场合;而PNP晶体管以空穴为载流子,适用于一些特殊的电路设计。在实际应用中,NPN和PNP晶体管通常是配合使用的,形成高效的电子开关和信号放大器。
理解这两种晶体管的特性不仅对电子工程师设计电路至关重要,也帮助我们更好地理解现代电子设备的工作原理。
