1 维度降低（Dimension Reduction）

1.1 概念解释：

这里的维度降低是指通过 1*1 卷积减少特征图的通道数。在深度学习中，特征图的通道数代表了特征的空间维度，减少通道数可以降低特征表示的复杂性。

1.2 例子分析（重要！）：

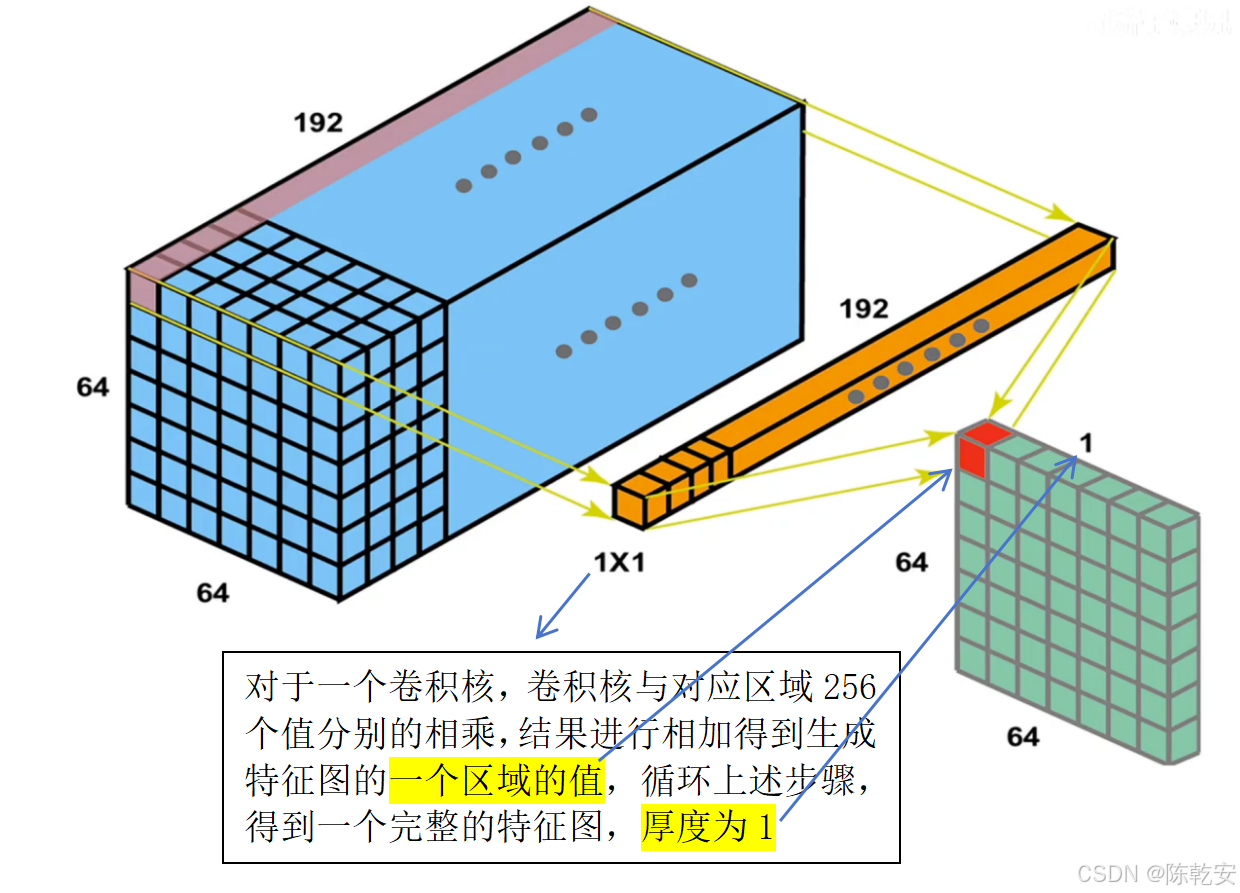

假设有一个特征图的大小为 14×14×256（即高度 14，宽度 14，通道数 256）（把特征图想象为一个立体的结构，通道数也可以理解为特征图的厚度）。如果我们应用 64 个 1*1 卷积核，每个卷积核一次只在一个位置（ 1*1 的区域）上操作，得到卷积核与对应区域256个值的乘积的和，然后再移动位置，最终在该卷积核的作用下生成了 14×14×1 的一个特征图，64个卷积核将256个通道的信息整合成 64 个通道。经过 1*1 卷积后，特征图的尺寸变为 14×14×64。

2 减少参数（Parameter Reduction）

2.1 概念解释：

参数减少是通过减少特征图的通道数来减少后续卷积层的参数数量。参数数量与卷积核的尺寸、输入通道数和输出通道数有关。

2.2 例子分析：

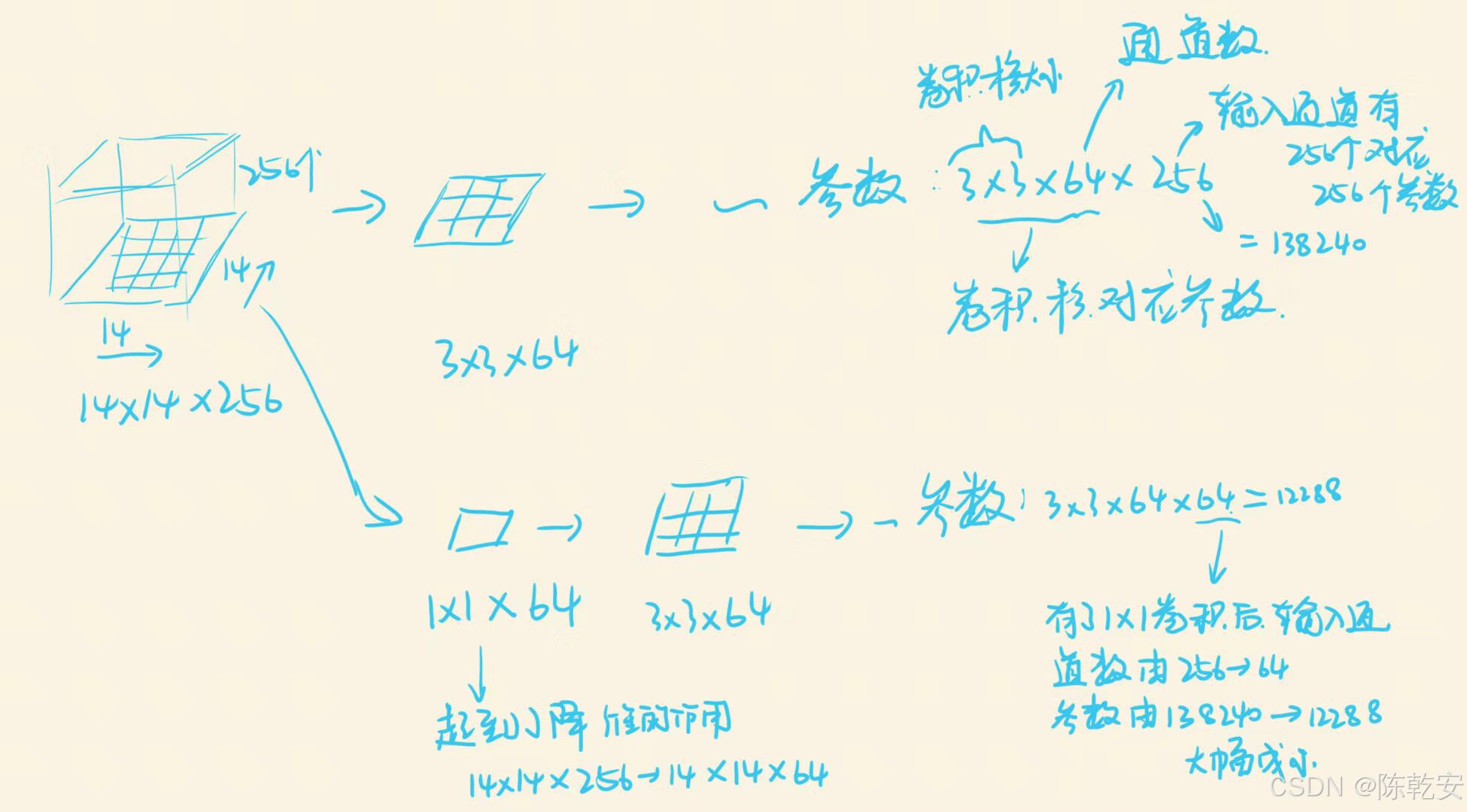

如果我们想在上述 14×14×256 的特征图上应用3*3卷积，并且希望输出 64 个通道的特征图，那么没有 1*1 卷积的情况下，我们需要 3×3×256×64=138,240 个参数。但如果先通过 1*1 卷积将通道数减少到64，那么所需的参数数量将减少到 3×3×64×64=12,288，显著减少了参数数量。

3 实现跨通道的交互和信息整合

3.1 概念解释：

跨通道的交互和信息整合是指 1*1 卷积可以在不同通道之间进行计算，使得每个输出通道可以综合来自所有输入通道的信息。

3.2 例子分析：

在 14×14×256 的特征图中，假设每个通道代表不同的特征（例如，边缘、纹理、颜色等）。应用64个1*1卷积核，每个卷积核可以看作是一个小型网络，它将 256 个通道的信息通过加权求和的方式整合成一个新的特征表示，每个输出通道 $o_{i}$ 都是所有输入通道 $i_{1},i_{2}\cdot \cdot \cdot i_{256}$ 的加权和，即 $o_{i}=w_{1}\cdot i_{1}+w_{2}\cdot i_{2}+\displaystyle \cdot \cdot \cdot +w_{256}\cdot i_{256}$ 。

4 激活函数引入的非线性

4.1 概念解释：

非线性是指通过激活函数（如ReLU）引入的非线性变换，这增加了网络的表示能力，使得网络能够学习更复杂的函数。

4.2 例子分析：

在 1*1 卷积之后，假设我们得到了一个新的特征图 14×14×64。我们可以对这个特征图应用ReLU激活函数，即对于特征图中的每个元素 x ，如果 x > 0 ，则保持不变，否则置为 0。这样，特征图中的负值被置为 0，增加了特征的非线性，有助于网络捕捉更复杂的模式。

此处不懂的可以参考我的另外一篇博客：

******为什么通常要在1*1卷积之后引入ReLU等激活函数，而不是在其他的地方引入？******

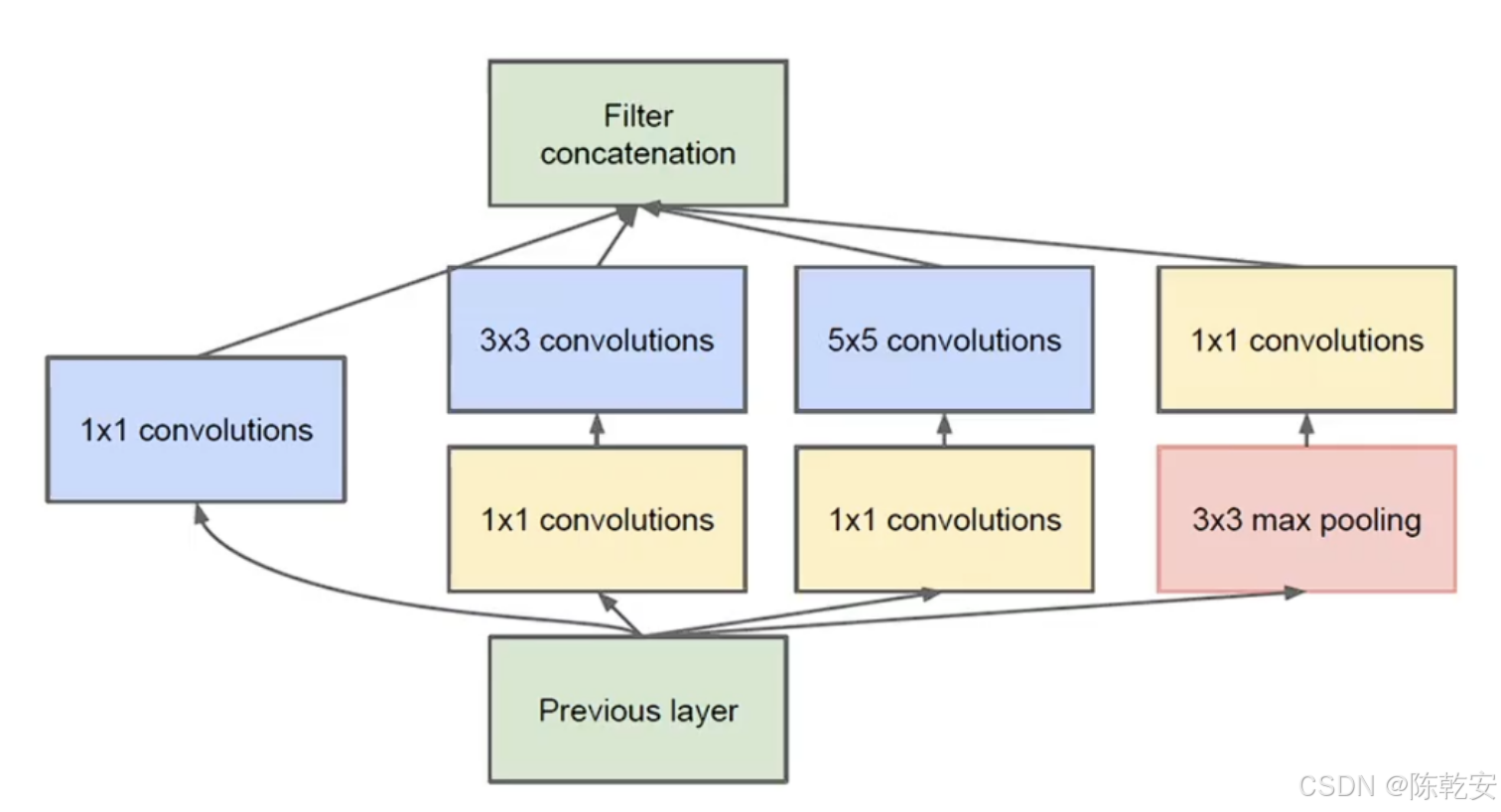

5 应用示例：Inception网络中的1*1卷积

在 Inception 模块中，1*1 卷积的作用如下：

5.1 降低计算成本

在 Inception 模块中，1*1 卷积通过减少特征图的通道数来降低后续卷积层的计算成本。

例子分析：

在 Inception 模块中，假设输入特征图的尺寸为 28 × 28 × 192 。如果我们直接对它应用3*3卷积，计算量会非常大。但如果我们先应用 32 个 1*1 卷积核，将特征图的尺寸减少到 28 × 28 × 32 ，然后再应用3*3卷积，计算量就会大大减少。

5.2 辅助特征整合

在 Inception 模块中，1*1 卷积的作用是进行辅助特征整合。它通过减少特征图的通道数，帮助网络在不同的特征提取路径（如 1*1 卷积、3*3 卷积、5*5 卷积以及池化操作）之间实现有效的信息融合。这种整合确保了不同路径的特征可以在相同的维度上进行合并，从而提高了网络处理复杂特征的能力。

例子分析：

考虑 Inception 模块中的一个场景，该模块包含四个并行处理的路径：

1*1 卷积路径：直接对输入特征图应用 64 个 1*1 卷积核，输出 64 个通道的特征图。
3*3 卷积路径：在应用 3*3 卷积之前，先通过 1*1 卷积减少通道数。例如，如果输入特征图有256个通道，首先通过 64 个 1*1 卷积核减少到 64 个通道，然后再应用 64 个 3*3 卷积核。
5*5 卷积路径：同样，在应用 5*5 卷积之前，先通过 1*1 卷积减少通道数。假设输入特征图也是256个通道，首先通过 16 个 1*1 卷积核减少到 16 个通道，然后再应用 16 个 5*5 卷积核。
池化路径：输入特征图经过一个 2*2 的最大池化操作后，通常也会通过1*1卷积来调整通道数，使其与其他路径通道数进行匹配，方便后续的特征融合。例如，通过32个 1*1 卷积核，输出 32 个通道的特征图。

通过在每个路径的输入上应用 1*1 卷积，我们确保了所有路径的输出具有相同的通道数（在这个例子中是64+64+16+32=176 个通道）。这样，这些特征图就可以在通道维度上进行拼接，形成一个尺寸为 H × W × 176 的特征图，其中 H 和 W 分别是特征图的高度和宽度。这个拼接后的特征图随后将作为下一层的输入，使得网络能够综合来自不同尺寸和类型的特征信息。

******

（有些同学可能会有这样的疑问，不同路径用不同大小的卷积核进行运算，他的输出特征图的H、W应该也不同，就算通道数通过1*1卷积运算做到了相互匹配，那特征图的H、W是如何匹配的呢？请阅读我的下一篇博客，点击下方链接）

******不同的路径输出的特征图H、W尺寸是如何匹配的？******

******
