使用ANSYS EMC Plus对外壳内的PCB进行辐射发射仿真并连接到电缆

PCB仿真

当今电子设备的日益复杂，对电磁兼容性 （EMC） 和电磁干扰 （EMI） 的准确、高效仿真的需求也随之增加。在设计过程的早期识别和预测潜在问题可以节省资源、时间和金钱。 ANSYS EMC plus能够对印刷电路板（PCB）、电缆和机械外壳进行精确仿真，帮助工程师识别可能出现的问题区域，并为各种设计提供产品签核合规性。



概述

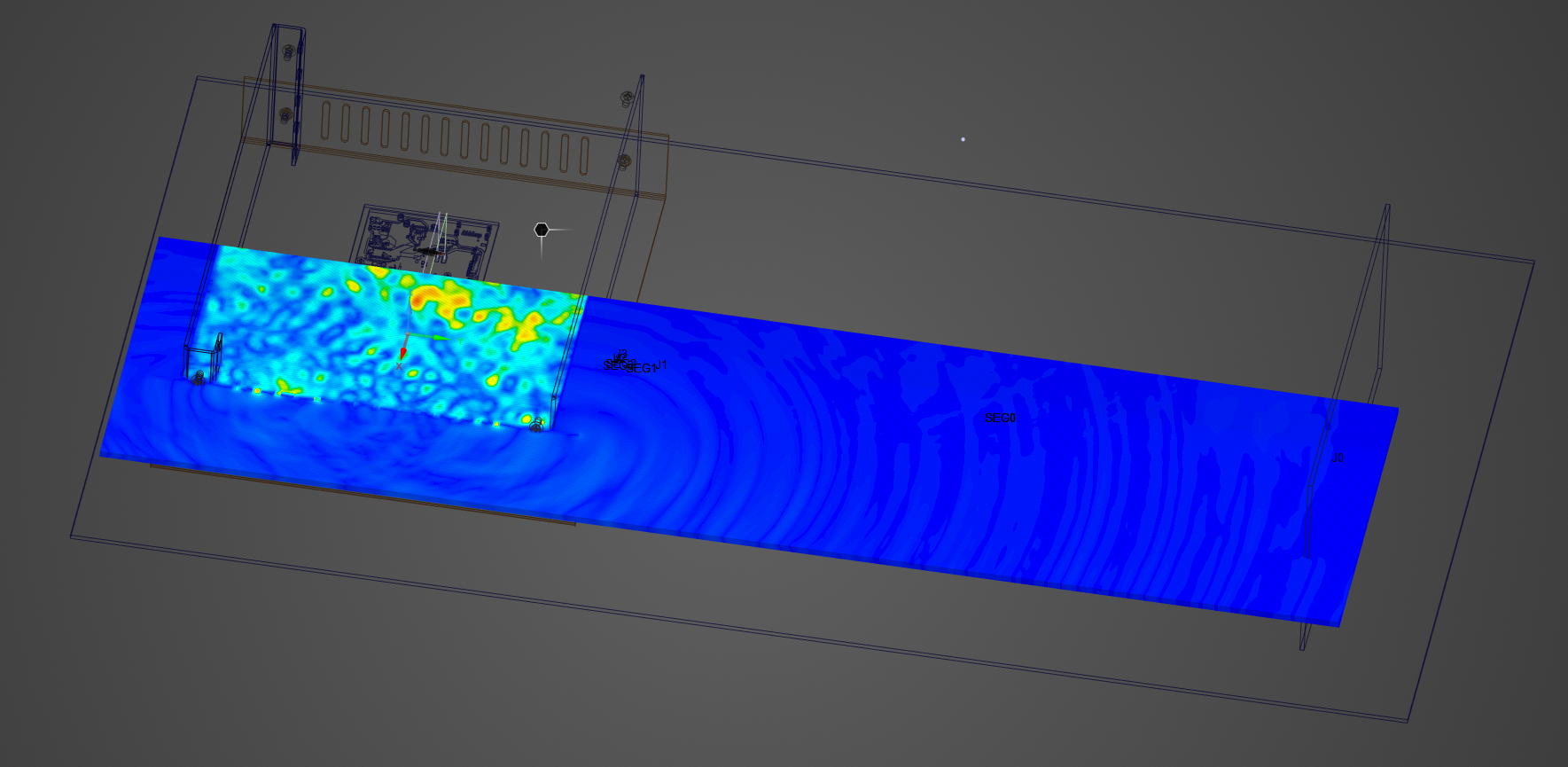

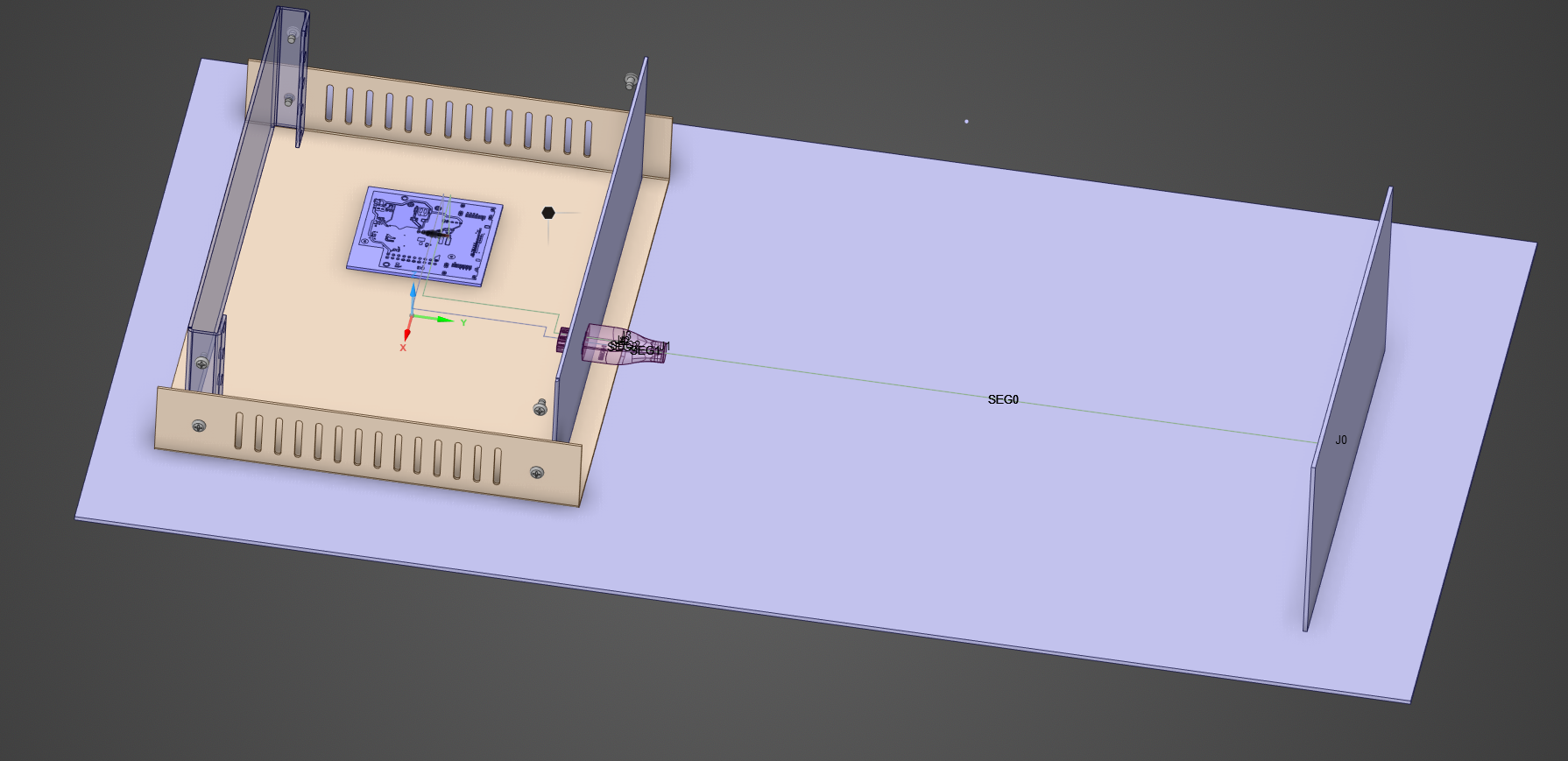

在本博客中，我们将使用 ANSYS EMC Plus 工具来模拟放置在外壳内的 PCB 设计的辐射发射。 该型号还包括一根穿过外壳并连接到 PCB 的 MHARNESS 电缆。





该工作流包括以下步骤：

• 使用Ansys电子数据库（EDB）格式导入PCB文件
• 定义和分配材料属性
• 分配激励源
• 定义模拟域
• 创建字段探测
• 对模型进行网格划分并运行仿真
