特斯拉2.7KW DCDC转换器方案拆解

本期给大家带来的是关于特斯拉2.7KW DC-DC转换器方案研究内容,希望对大家有帮助。

这是之前做新能源项目时,对特斯拉DC-DC模块拆解的资料,今天分享给大家。

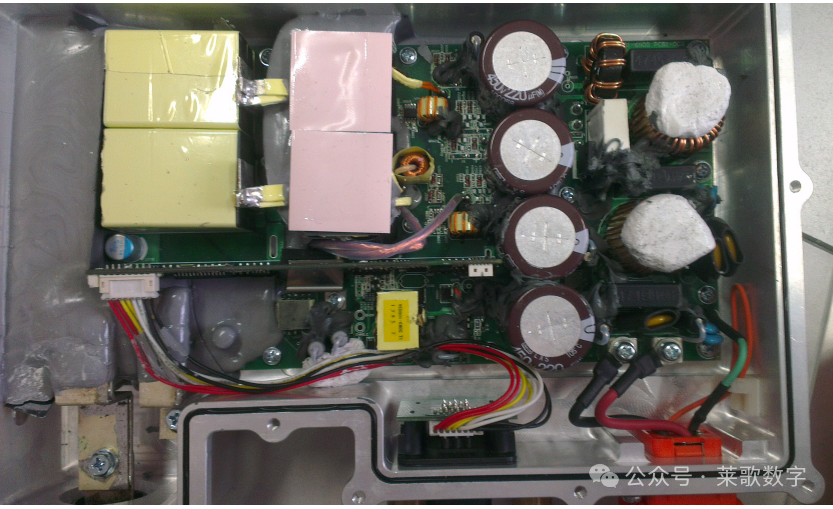

实物拆解图

设计参数

  • EMI滤波器和浪涌保护器

  • 输入电压和输入电流监测和报告

  • 2级设计(升压+相移全桥)

  • 2级升压电压取决于输出电压以达到最佳效率

  • 升压转换器缩小相移全桥输入电压范围

  • 采用ZVS的相移全桥拓扑变换器可降低功率损耗并实现高效率

  • 双动力传动系设计,均衡热量分布

  • 变压器铁氧体材料:DMR95(DMEGC)/LP9(NCD)=在更宽的工作环境温度下的低损耗

  • 同步。整流器,减少功率损耗,实现高效率

  • 低ESR聚合物Ecap降低输出纹波

  • 输入欠压保护

  • 输出过电压/欠电压保护

  • 超温保护

  • 输出短路保护

  • 硬件逻辑开/关控制

  • CAN总线2.0B通信

  • 通过CAN总线控制输出电压、输出电流限制和开/关

  • 报告输入电压、输入电流、输入功率、输出电压、输出电流和错误状态


交织升压转换器

采用两级结构。当Vo=9~14V时,第一级升压转换器将输入电压从180~450V缩小到330~450V。较窄的输入范围可以优化第二级相移全桥效率。当输入电压在180~330V之间时,升压转换器将电压升压到330V。当输入电压在330~450V之间时,升压转换器不工作,输入电流流过旁路二极管。从而提高了输入电压在330~450V之间时的效率。

效率改善


蓝色曲线是电流转换器的效率。电流转换器在20%~100%负载范围内均能满足规范要求。对于10%~20%的负载,我们进行了以下修改以实现高效率

  • 1.将X'fmr转弯率从16:2提高到18:2

  • 2.微调死区时间以在轻负载下实现ZVS

  • 3.选择较低的Coss全桥MOSFET在轻负载下实现ZVS

  • 4.修改电路,使SR在DCM模式下打开

结构外观图



相关接口

  1. 直流输入连接器:HULANE, 33UACA04FOR

  2. 直流输出连接器

    • 正极,AMPHENOL引脚锁定

    • 负极,底盘接地,双头螺栓M8*1.25

3. CAN总线连接器:AMPSEAL,1-77276-1

材料清单

  • 压铸底盘:ISO 3522 AlSi10Mg

  • 盖子:铝合金A5052

  • 安装螺钉:不锈钢SUS 316 A4

  • 输出负极材料:M8螺柱:不锈钢SUS 316 A4

  • 通气口:PBT+30%GF

  • GORE®汽车通风口,AVS 13


关于新能源的非车载充电机,之前有个4KW的项目,视频教程在B站有完整的版本,大家可以去下面地址自行学习,免费!

观看地址:https://www.bilibili.com/video/BV1Zf421o7PT/?spm_id_from=333.999.0.0

另外,该项目的源文件以及3D模型、仿真资料,关注公众号后,发送“4KW仿真”,即可自行获取。

关于新能源这一板块,之前花了几天时间,录制了一套完整的逆变器从零基础到精通的风冷仿真教程,完整版在B站,大家可以自行学习。

观看地址:https://www.bilibili.com/cheese/play/ss22920?csource=private_space_class_null&spm_id_from=333.999.0.0
