本期给大家带来的是关于风扇工作点不在PQ曲线上的情况研究内容，希望对大家有帮助。

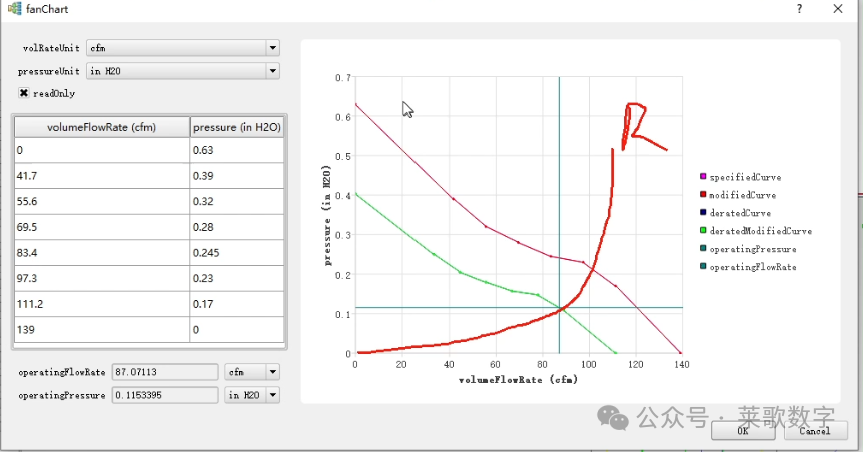

之前直播间给大家分享过关于轴流风扇PQ曲线工作点查看的方法，以及风扇合适的工作区间，具体可点击查看下面文章。
另外，关于电子产品轴流风扇的基本知识，可点击下方链接进行详细了解。

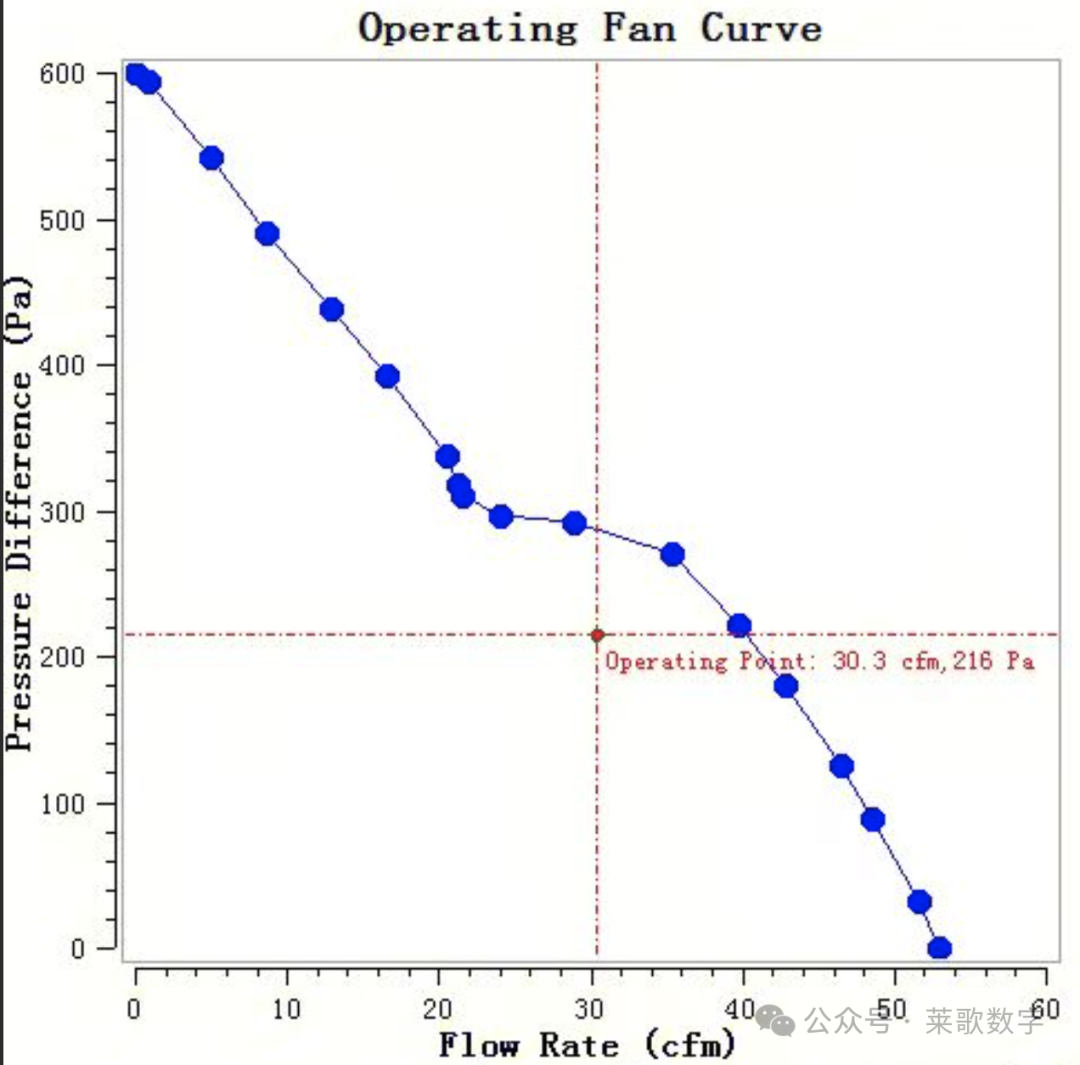

然而，可能会有异常情况出现，比如在电子产品风冷热仿真过程中，轴流风扇工作点位不在PQ曲线（压力 - 流量曲线）上，如下图所示。
图片来源于莱歌数字VIP会员
这种现象，可能是由以下多种原因导致。
一、系统阻力特性方面1. 风道设计不合理
-
风道的形状、尺寸和粗糙度等因素会影响系统阻力。如果风道存在急剧转弯、截面积突变或内部表面粗糙度过高，会使流体（空气）流动阻力增大。
例如，在一个电子设备机箱内，风道拐角处如果是直角设计，空气流经此处时会产生较大的局部阻力，导致实际流量低于PQ曲线对应的流量。
-
当风道长度过长时，沿程阻力也会增加。
根据达西-魏斯巴赫公式，沿程阻力损失与管道长度、流体速度的平方以及摩擦系数等因素有关。

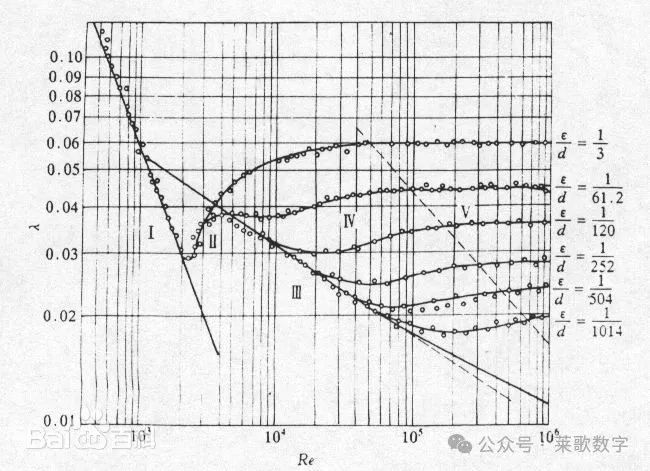

公式中的λ称为沿程阻力系数，无量纲，与流体的黏度、雷诺数Re和管道的壁面相对粗糙度有关；l为管子的长度，d为管子的直径（对于非圆截面管，d为当量直径），v为管子的有效截面上的平均流速。
这使得系统阻力特性发生改变，风扇工作点偏离PQ曲线。
2. 部件阻塞或干扰
-
电子设备内部的其他部件可能会对气流产生阻塞或干扰。
例如，安装在风道内的电路板、散热器等部件，如果布局不合理，可能会阻碍空气流动。
当散热器的鳍片密度过高或者间距过小，空气通过时的阻力会增大，从而改变了系统的阻力特性，使风扇工作点不能落在PQ曲线上。
-
此外，灰尘、异物等在风道内的堆积也会增加系统阻力。
在一些长期使用的电子设备中，灰尘容易积聚在风扇叶片和风道表面，减小了风道的有效截面积，增加了空气流动的阻力，导致风扇工作点偏移。
3. 出风口和进风口条件变化
-
出风口和进风口的外部环境条件会影响风扇的工作点。
如果出风口被遮挡，例如设备放置在靠近墙壁的位置，使出风口的空气排出不畅，就会增加系统的背压，使风扇的实际工作流量减少，工作点偏离PQ曲线。
-
进风口如果处于负压环境或者进气温度、湿度变化较大，也会对风扇的工作产生影响。
例如，在高温高湿环境下，空气密度减小，粘性增加，流动阻力变大，从而导致风扇工作点发生变化。
二、风扇自身特性方面
1. 风扇转速不稳定
-
风扇的转速控制机制出现问题可能导致转速不稳定。
例如，电源供应的电压波动会影响风扇电机的转速。如果电源电压低于额定电压，风扇转速会下降，使得实际流量和压力与PQ曲线不符。
-
电机驱动电路故障也可能导致转速异常。
在一些复杂的电子设备中，风扇的电机是通过专门的驱动芯片来控制的，如果驱动芯片出现故障，如输出信号不稳定或者功率不足，风扇无法按照预期的转速运转，工作点就会偏离PQ曲线。
2. 风扇性能衰减
-
随着风扇的长期使用，其性能可能会逐渐衰减。
风扇叶片的磨损、电机老化等因素都会导致风扇性能下降。
例如，风扇叶片经过长时间的旋转，边缘可能会出现磨损，使得叶片的气动性能变差，产生的风压降低，流量也相应减少，从而使工作点偏离PQ曲线。
-
此外，风扇的轴承磨损也是常见的问题。
磨损的轴承会增加摩擦力，降低风扇的转速和效率，导致实际工作状态与PQ曲线所描述的理想状态不同。

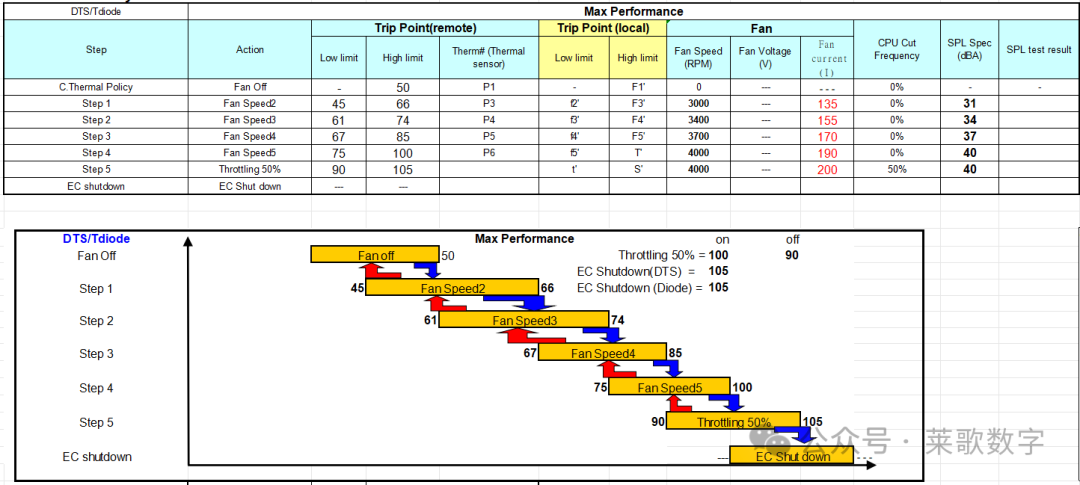

对于风扇的实际工作情况，如果是PWM等类型的风扇，可以通过温度范围，对风扇转速进行自动调节，可以保障系统热管理达标的前提下，延长风扇寿命。
详细内容，大家可点击下方链接进行了解
3. 风扇选型错误
-
如果在设计阶段没有正确选择适合系统阻力特性的风扇，也会出现工作点不在PQ曲线上的情况。
例如，所选风扇的最大压力和流量特性与系统所需的不匹配。
如果系统需要较高的风压来推动空气通过复杂的风道，但选择的风扇最大风压较低，就无法满足系统要求，工作点会偏离PQ曲线。
对于多种情况，需要平衡风量、风压、噪音、空间尺寸限制等多个维度的因素，这样才能设计出合理的解决方案。
本期关于风扇的工作点相关问题就分享到这里。
