本期给大家带来的是关于Icepak与Flotherm建立详细的PCB热仿真模型研究内容，希望对大家有帮助。

昨晚直播主要给大家分享了以下三部分内容：

• 热管建模与参数设置（智能元件与实物建模）；

• 芯片在不同情况下的建模与等效处理；

• Icepak、Flotherm中详细的PCB模型构建；

下面，我们一一给大家通过文字的形式进行介绍，视频内容，可以去B站直播回放合集进行观看。

1.热管建模与参数设置（智能元件与实物建模）

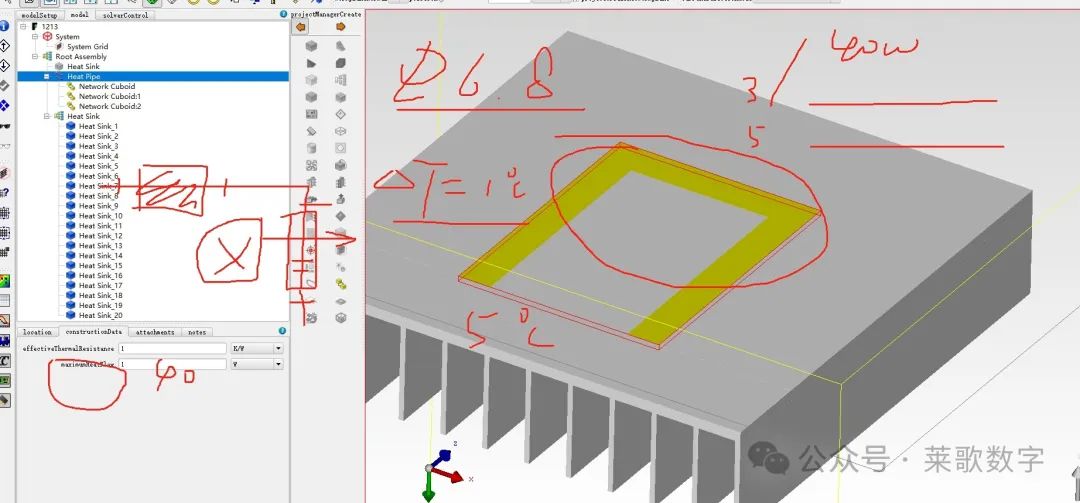

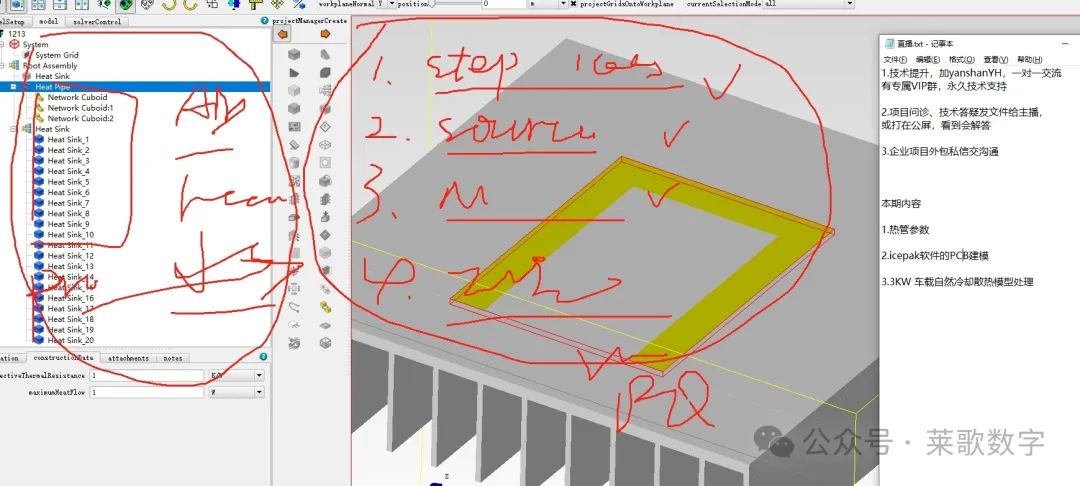

• Flotherm中利用智能元件构建热管

通过Flotherm内置的热管模块建模，主要参数包含最大热流量，热阻两个关键信息，这部分可以找相应供应商索取。

关于热管的其他内容，可点击下方链接进行了解。

基于Flotherm软件的热管仿真技术

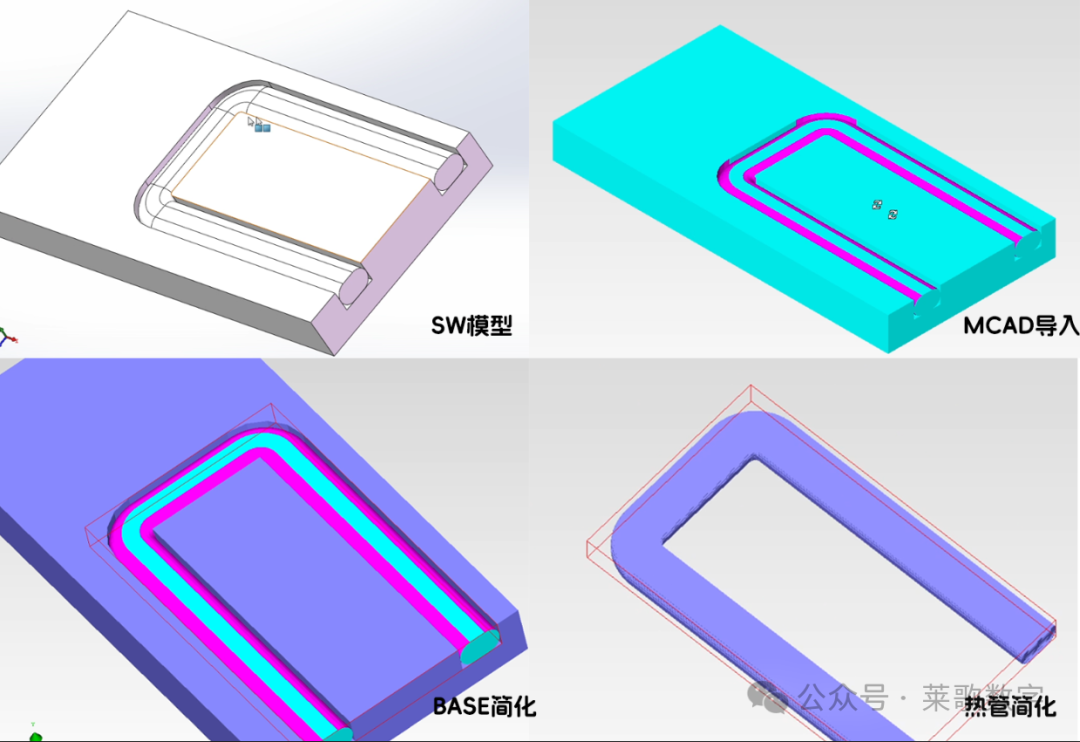

• MCAD导入实物构建热管

MCAD处理模型

通过SW建模后，导入MCAD中处理，简化成Flotherm所能识别的模型，然后设置热管相应的导热系数等物理参数即可。

2.芯片在不同情况下的建模与等效处理

仿真结果准确度，与芯片的前置条件息息相关，优先级如下，

实物结构＞双热阻＞封装＞块（铜或者导热系数很大）

当只有大概的芯片尺寸时，可以新建导热系数很大的材料替代，先仿真出一个结果，后续等知道热阻后，把这部分的温差加进去即可。

芯片构造、热阻基础知识与仿真方法利弊

3.Icepak、Flotherm中详细的PCB模型构建

• Icepak与Flotherm建立详细的PCB热仿真模型

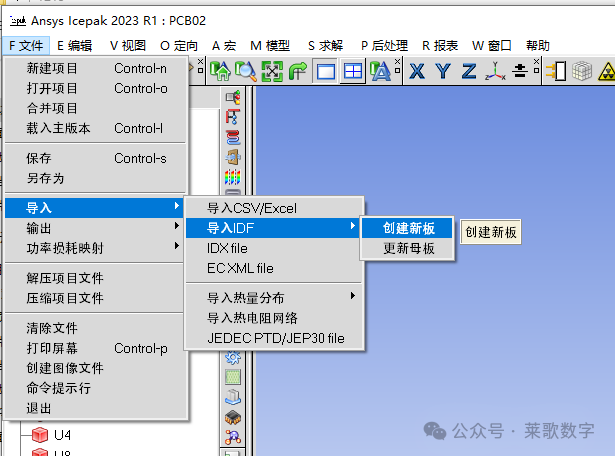

Icepak中构建详细PCB模型

Icepak中的PCB详细建模，比Flotherm的可选性稍微多一些，也相对复杂一些，主要的基本都是idf、ODB两种形式。

其主要的区别是，idf不包含铜走线信息，需要额外将每层铜走线图片处理后，导入到每层相应的图层下，ODB导入时已经包含了该信息，会简单很多。

但从类似于Candence等EE设计软件中，导入ODB文件时，需要安装外挂插件。

• Flotherm中构建详细的PCB模型

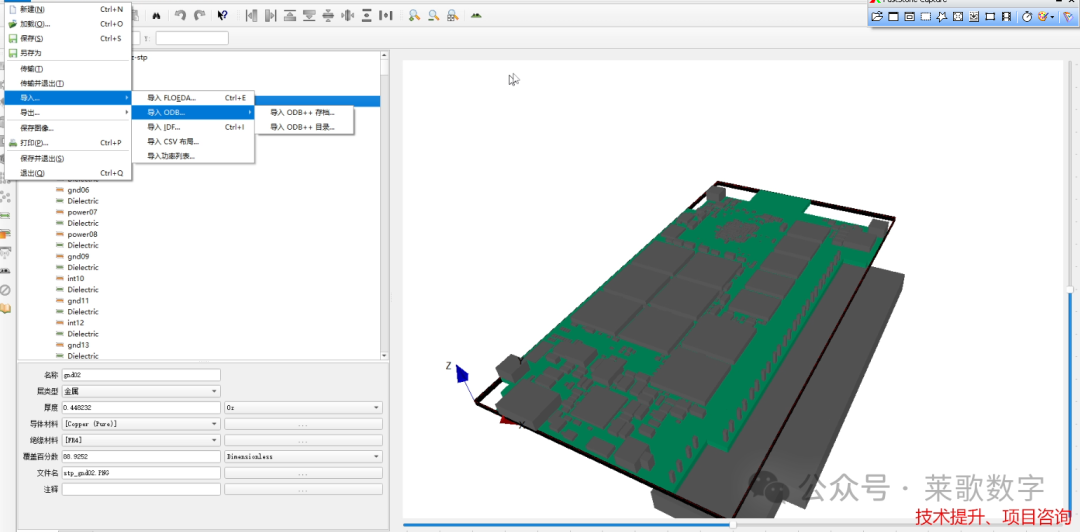

Flotherm中构建详细PCB模型

基于Flotherm的PCB详细热仿真方法，之前本公众号写过很多相关内容，可点击下方链接进行详细了解，或在公众号主页，搜索关键词：PCB

PCB电路板热仿真技术：FloTHERM与FloEFD EDA bridge差异对比

某光电信号 PCB仿真分析

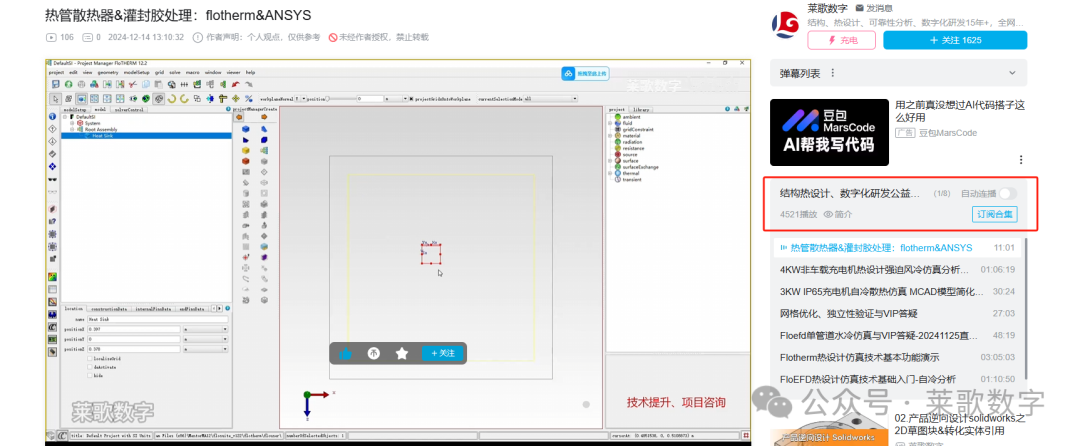

直播视频内容，大家可以去B站观看回放，点击订阅合集，后续的直播内容都会放到合集中，感谢关注。

---

本期的分享就到这里，对结构设计、热设计以及数字化研发系统等技术提升与项目咨询、项目技术支持等需求，可联系V：yanshanYH，备注来意。

欢迎加入莱歌数字VIP，与150+专业工程师一起学习、交流、进步！

学真本事，入莱歌行。一起学技术、学产品、学项目管理。

每周一、三、五、日晚上9点半，十点左右会进行直播分享，关于技术、项目、产品等内容。

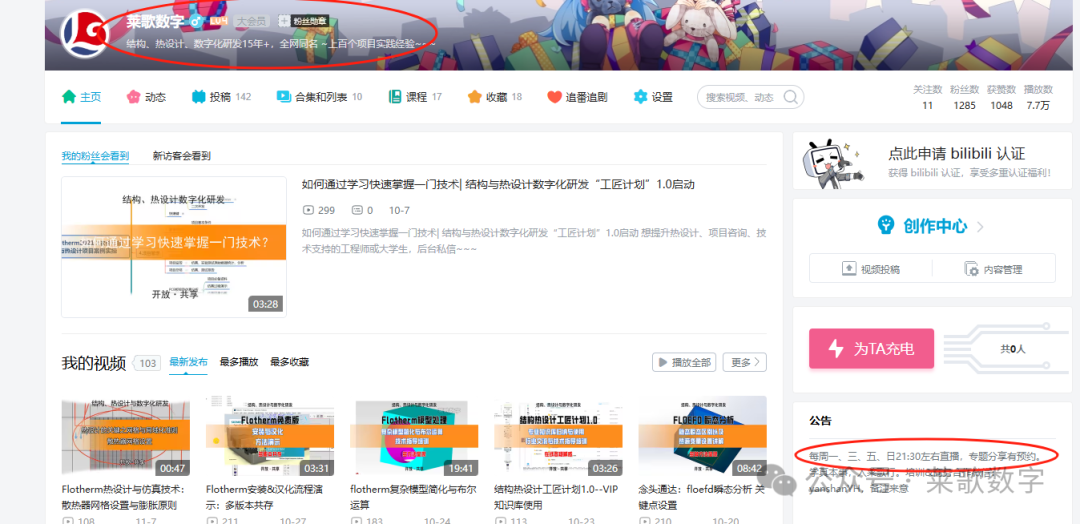

以 B站（莱歌数字）为主，大家可以点个免费的关注，长期跟随，会有意想不到的效果。
