本期给大家带来的是关于主流的液冷技术分类、优缺点与应用场景研究内容，希望对大家有帮助。

经过多年项目经验、技术研究，以及和相关专家、领域工程师交流，发现目前主流的液冷技术主要有以下几种：

• 单相液冷技术

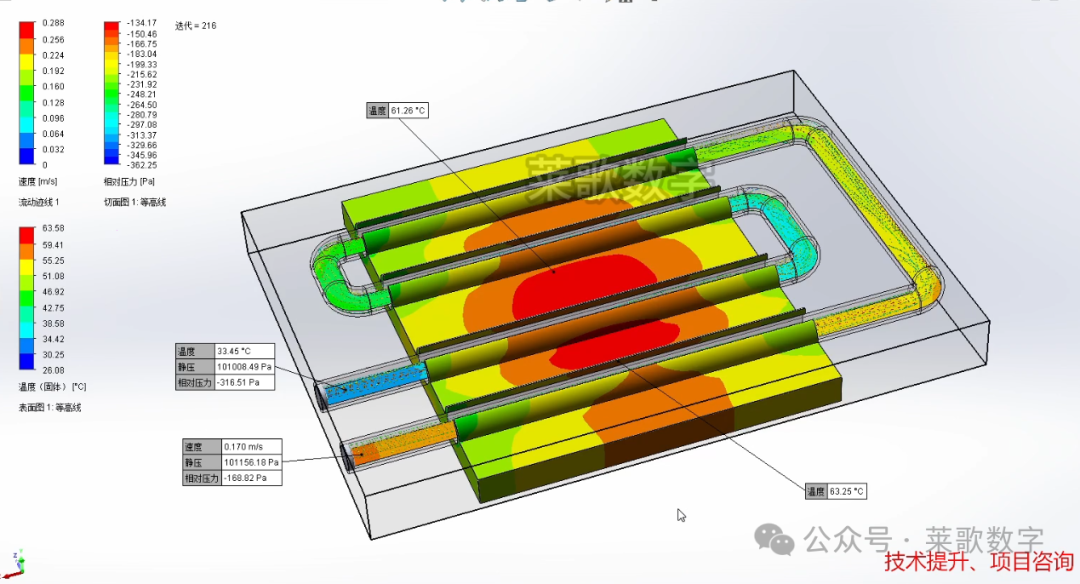

• • 工作原理：利用单一相态（通常为液态）的冷却液在系统中循环流动，通过对流换热吸收并带走热量。冷却液在吸收热量后温度升高，但不发生相变。

  • 应用场景：广泛应用于数据中心、汽车发动机冷却、工业设备散热等领域。例如，数据中心中采用单相液冷技术对服务器进行散热，可将服务器产生的热量快速带走，保证服务器的稳定运行。

  • 优点：系统相对简单，运行稳定，维护成本较低；冷却液的流量和温度易于控制，能够根据不同的散热需求进行精确调节；对设备的兼容性较好，可与多种类型的发热设备配合使用。

  • 缺点：散热效率相对有限，在高热流密度场景下可能无法满足散热需求；冷却液的比热容和导热系数等性能指标对散热效果影响较大，需要选择合适的冷却液。

• 两相液冷技术

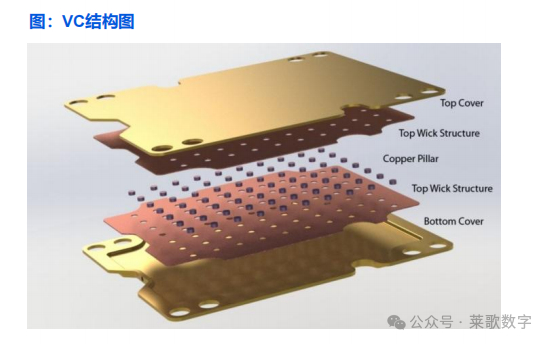

• • 工作原理：基于冷却液在系统中发生气液两相变化来实现散热。当冷却液吸收热量后，部分液体蒸发变成蒸汽，通过蒸汽的流动将热量传递到冷凝器等部件，蒸汽在冷凝器中冷却凝结成液体，再循环回到发热源附近继续吸热蒸发，如此循环往复。

  • 应用场景：常用于高功率密度的电子设备散热，如超级计算机、高性能显卡等。在一些对散热要求极高的军事装备和航空航天设备中也有应用。

  • 优点：具有极高的散热效率，相变过程中吸收和释放大量的汽化热，能够在较小的体积和质量内传递大量热量；对温度的控制更加精确，系统能够在较窄的温度范围内稳定运行。

  • 缺点：系统结构复杂，需要配备专门的冷凝器、蒸发器、气液分离器等部件，增加了成本和体积；对系统的密封性要求极高，一旦发生泄漏，不仅会影响散热效果，还可能导致设备损坏；运行过程中需要精确控制气液两相的比例和流动状态，控制难度较大。

• 浸没式液冷技术

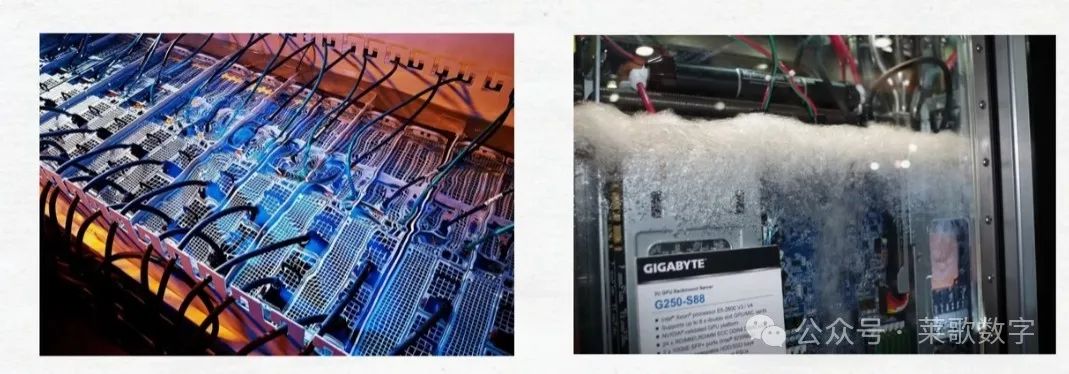

• • 工作原理：将发热设备完全浸没在冷却液中，热量直接从发热部件传递到周围的冷却液中，冷却液通过自然对流或强制对流将热量带走。部分浸没式液冷技术还会利用冷却液的沸腾相变来增强散热效果。

  • 应用场景：在数据中心领域应用逐渐增多，尤其是对于一些高密度部署的服务器集群；也适用于一些对散热要求高且空间有限的场景，如边缘计算节点、车载电子设备等。

  • 优点：散热效率高，能够直接将热量从发热源带走，避免了传统风冷或间接液冷方式中的热传递障碍；可以实现设备的高密度部署，节省空间；冷却液具有电绝缘性，不会对电子设备造成短路等问题，提高了系统的安全性。

  • 缺点：对冷却液的性能要求较高，需要具备良好的导热性、电绝缘性、化学稳定性和低沸点等特性；设备维护相对困难，当设备出现故障时，需要将设备从冷却液中取出进行维修，可能会导致冷却液的泄漏和浪费；目前技术成本较高，限制了其大规模应用。

• 微通道液冷技术

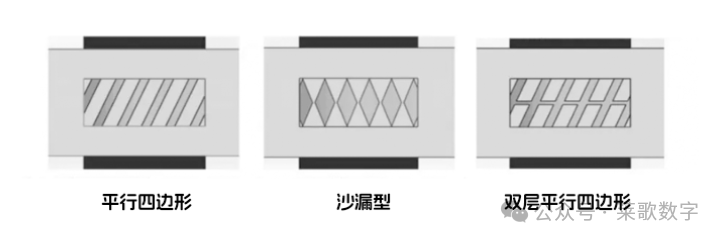

• • 工作原理：通过在散热器或设备表面加工出微小尺寸的通道，使冷却液在微通道中流动，利用微通道增大散热面积和提高冷却液与发热表面的接触效率，从而增强散热效果。

  • 应用场景：在小型化、高性能的电子设备中应用广泛，如智能手机、平板电脑、笔记本电脑等；也可用于一些对散热要求高的工业微处理器和传感器等设备。

  • 优点：能够在有限的空间内实现高效散热，满足设备小型化和高性能化的需求；微通道的设计可以使冷却液在较低的流量下实现较高的流速，提高散热效率的同时降低泵功耗；可以与其他散热技术结合使用，进一步提升散热性能。

  • 缺点：微通道的加工精度要求高，制造成本相对较高；通道尺寸小，容易出现堵塞和结垢等问题，影响散热效果和系统可靠性；对冷却液的洁净度要求高，需要配备精细的过滤装置。

---
