本期给大家带来的是关于数据中心浸没式液冷服务器热设计与仿真技术研究内容，希望对大家有帮助。

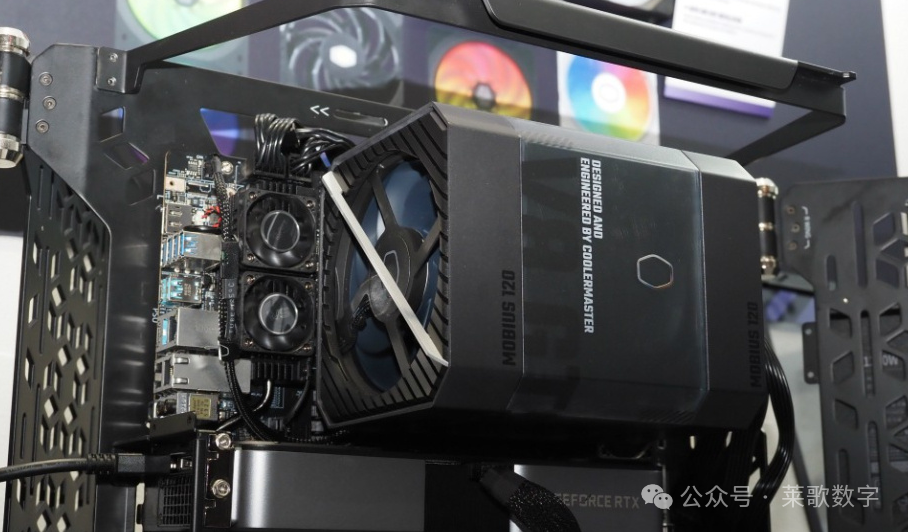

在介绍此之前，让我们先看看关于现在炒的火热的5系显卡性能和上市时间等信息。

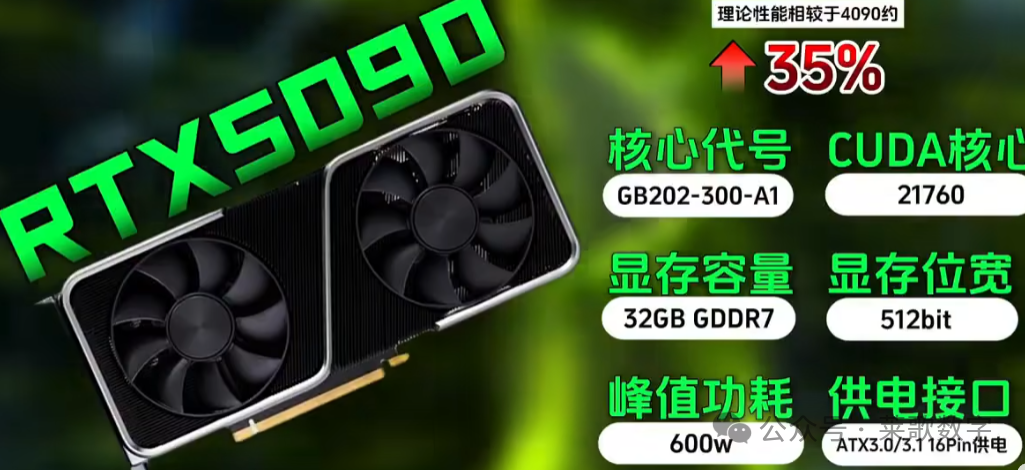

据悉会在今年三月份上市，而且整体性能提升了三成以上，峰值功耗也到了600W。

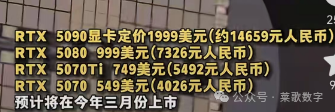

其价格也很香~~~
那么应该会对之前的4系显卡冲击比较大，想入手的筒子们可以开始关注了。
之前我们发布过关于显卡的3DVC散热文章，感兴趣的可以点击下方链接详细了解。
本期是接着上次关于数据中心浸没式液冷服务器的热设计仿真技术，为避免不必要的麻烦，这里用了10块带600W的GPU板子作为热源，介绍关于单相浸没式液冷仿真技术。

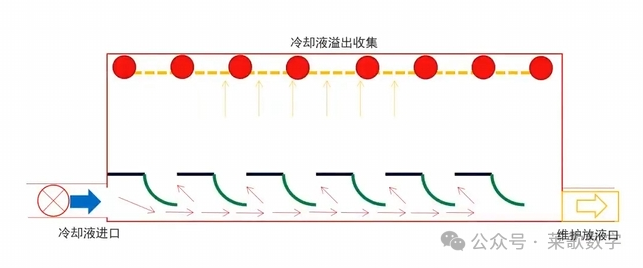

浸没式液冷服务器结构示意简图

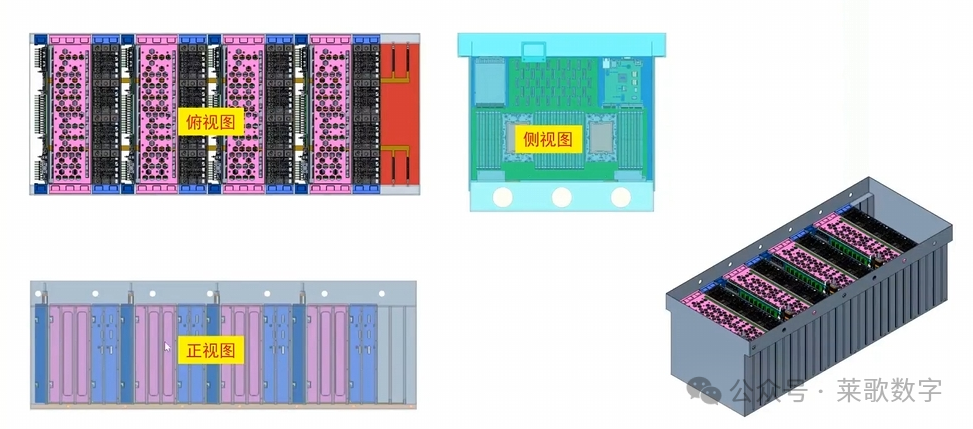

简易三视图
根据前面所提到，以及网上搜集到的关于TANK等资料信息，用solidworks建模，如下图所示，

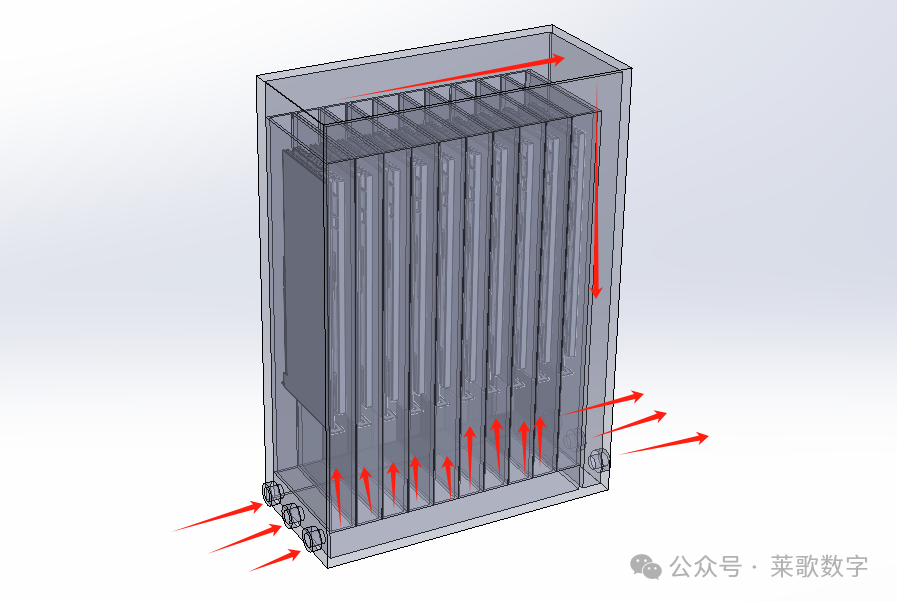

10块600W GPU PCB&TANK的液冷路径三维模型
介绍一下基本的边界条件以及工况，
-

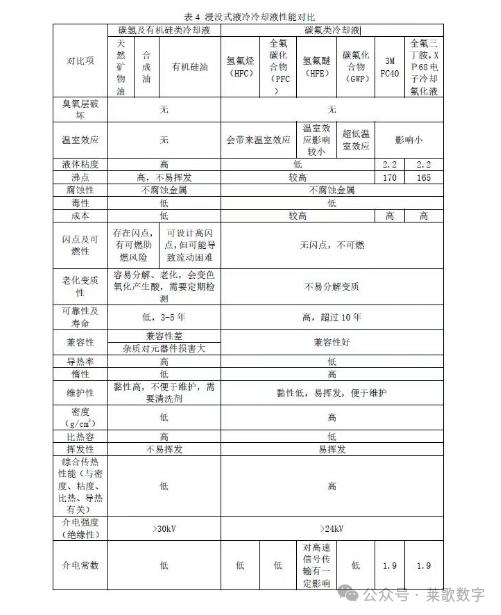

浸没式液冷的工质，有氟化液、矿物油、合成油、硅油等，这里仿真测试用有机硅油
-
环境温度：25℃
-
进液口流速：1m/s
-
进液口温度：25℃
-
除PCB、GPU外，其余全部是AL6061（简单处理）

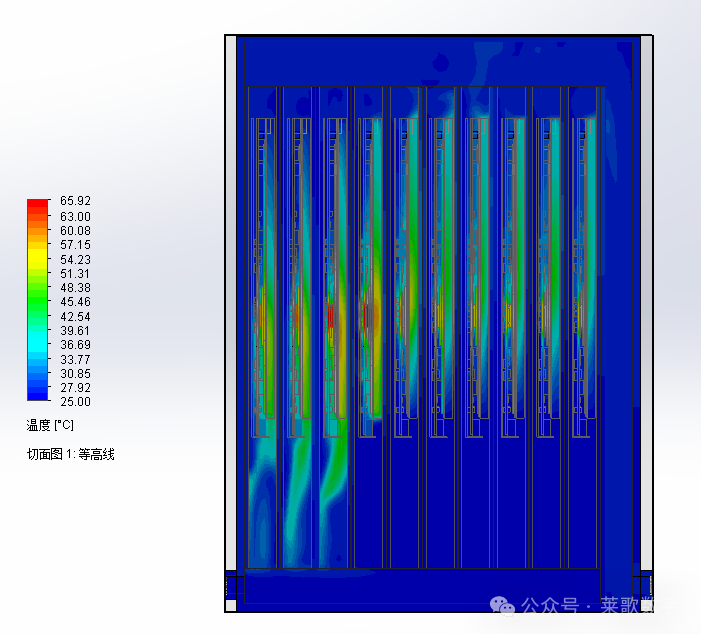

后处理：截面温度场云图

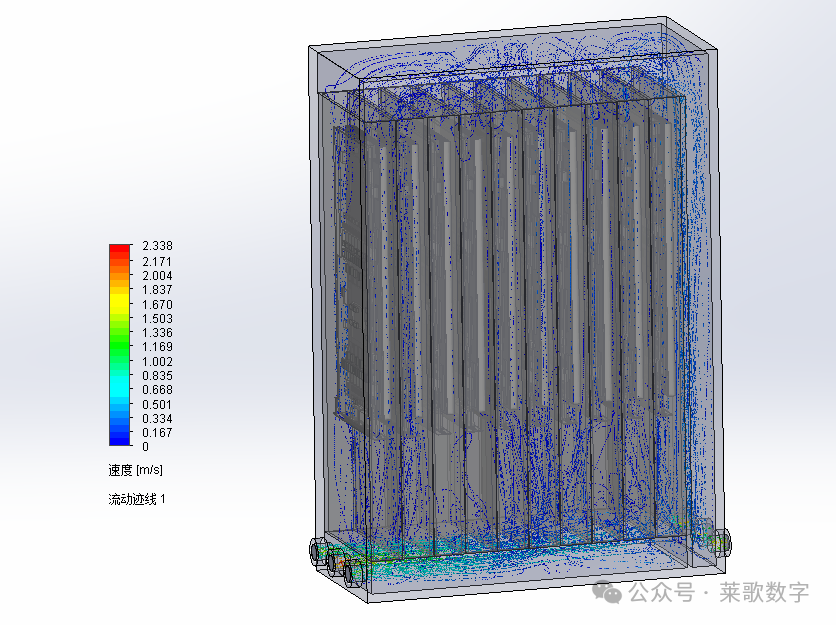

粒子轨迹图
对于不同的结构设计、冷却液等条件下的散热性能、流阻等结果，大家可以自行尝试。
其对比分析的结果可以作为实际项目中泵选型、材料选型的重要依据，掌握必要的仿真技术手段，可以节省项目研发设计周期。
