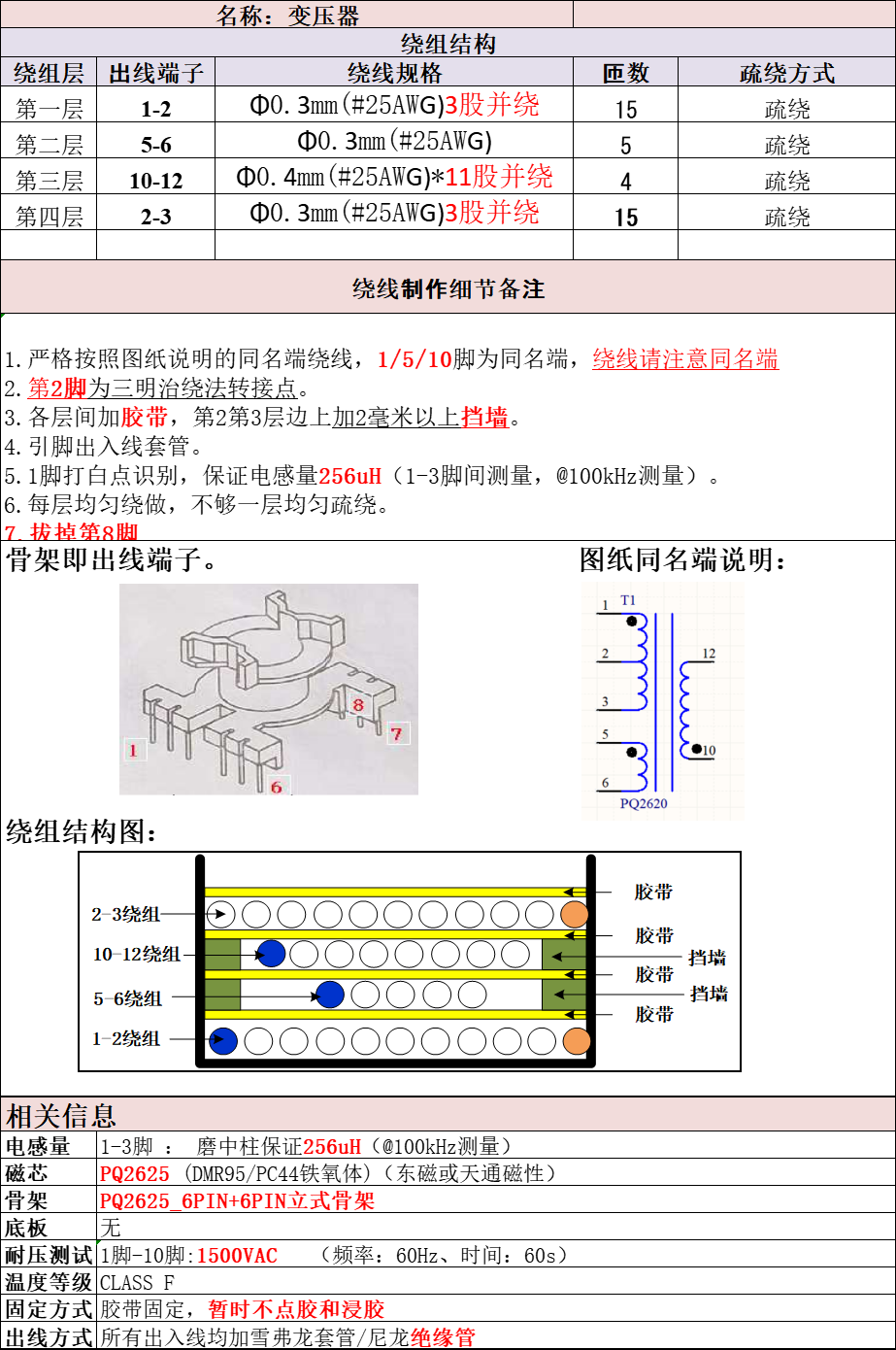

先上干货，变压器设计规格书

千里之行,积于跬步,万里之船,成于罗盘 A journey of thousands of miles accumulates in steps, and the ship of thousands of miles becomes a compass

反激式变换操作

    反激式变换器的基本组成元件与大多数其他开关变换器拓扑相同，唯一的不同是它采用了耦合电感器，它将变换器的输入与输出隔离（见图 1）。
    反激式变换器有两个信号半周期： tON and tOFF,它们以MOSFET的开关状态命名并受其控制。 在tON期间，MOSFET处于导通状态，电流从输入端流经原边电感器并对耦合电感器进行线性充电。在tOFF期间, MOSFET处于关断状态，耦合电感器开始通过二极管去磁。来自电感器的电流为输出电容器充电并为负载供电。

反激式变换器设计及组件选型

    设计一个反激式变换器需要做出许多重要的设计决策与权衡。下面我们将介绍一个简单的反激式变换器设计过程中的每个步骤。图2显示了我们将遵循的设计流程。
