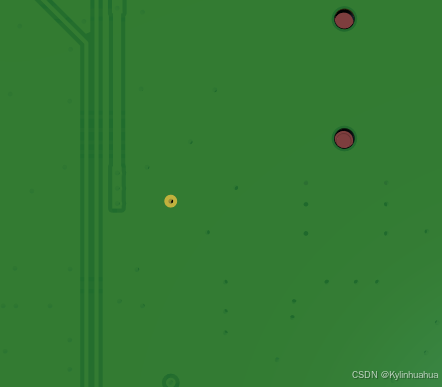

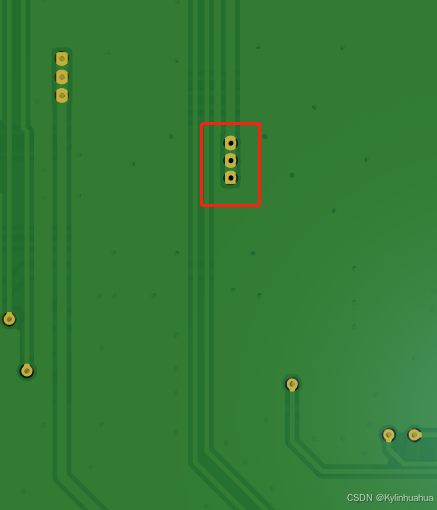

AD24在3D视图下部分过孔无盖油，会显示露铜状态，如果这种状态输出Gerber,板厂制作的PCB过孔也是露铜的，需要设置盖油。
[图片]

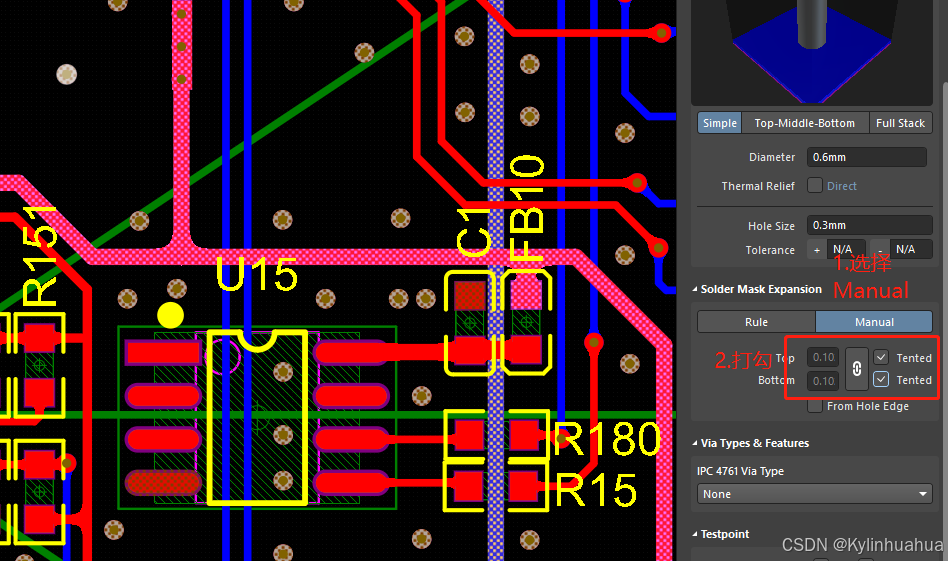

最普通的方法是 在属性栏中手动选择，但仅限于对小数目过孔的操作。

[图片]

注意： 批量修改过孔容易遗漏，由于有时候过孔类别较多，所以并不合适整板PCB的过孔的操作，整版PCB的过孔盖油建议使用规则进行设置。

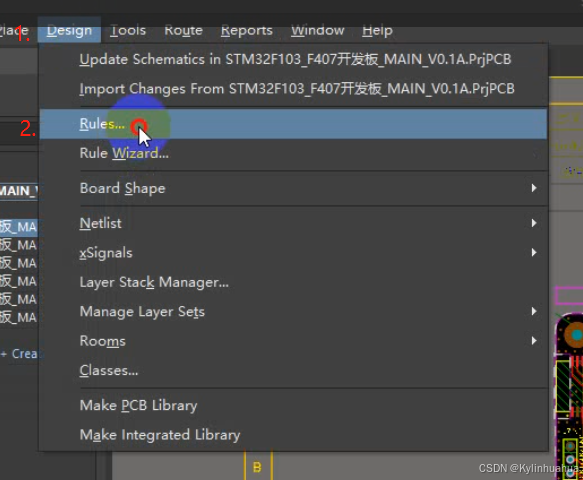

Design - Rules（快捷键D+R）。

[图片]

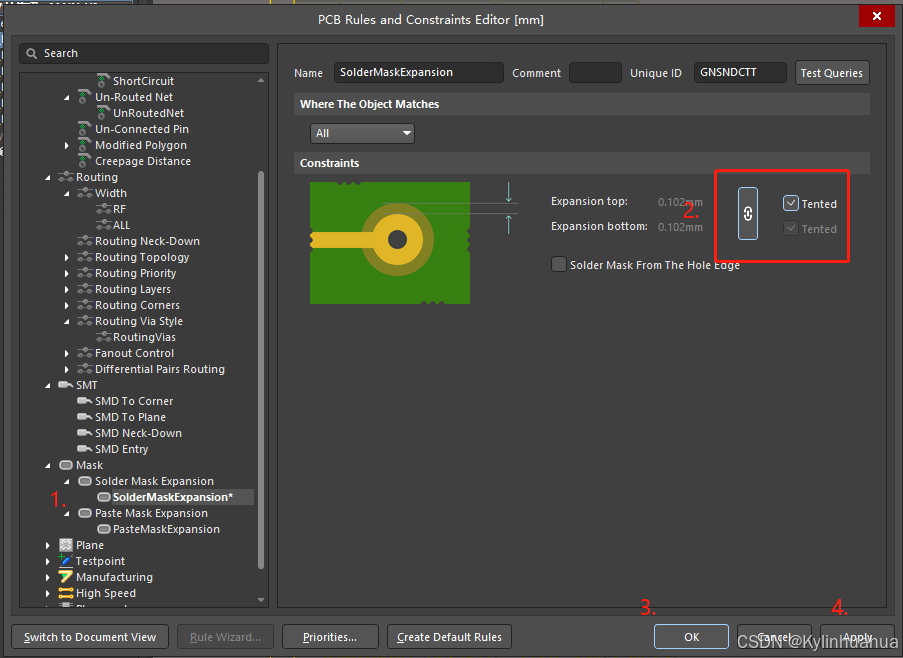

选择 Mask - SolderMaskExpansion。勾选符号和两个Tented(盖油)，点击OK，点击Apply完成设置。

在这里插入图片描述

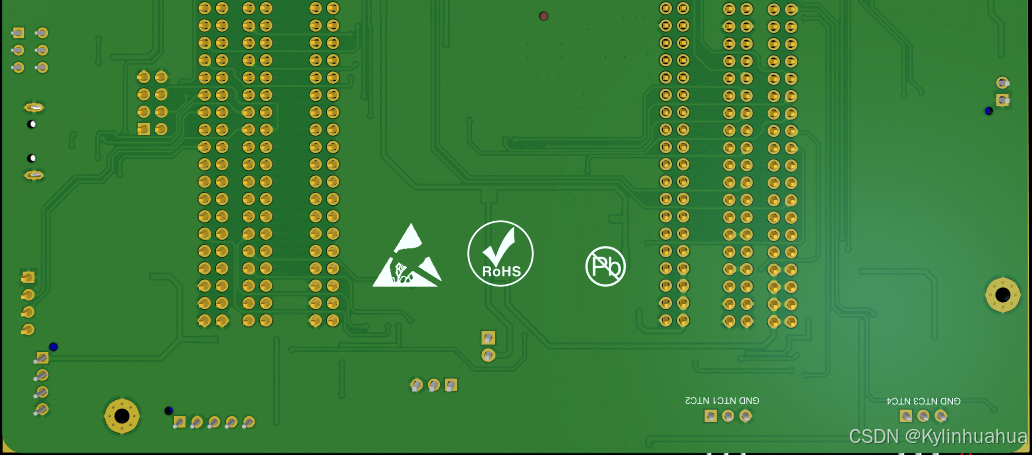

在PCB界面观察，可以看到过孔已经被全部使用盖油。

在这里插入图片描述

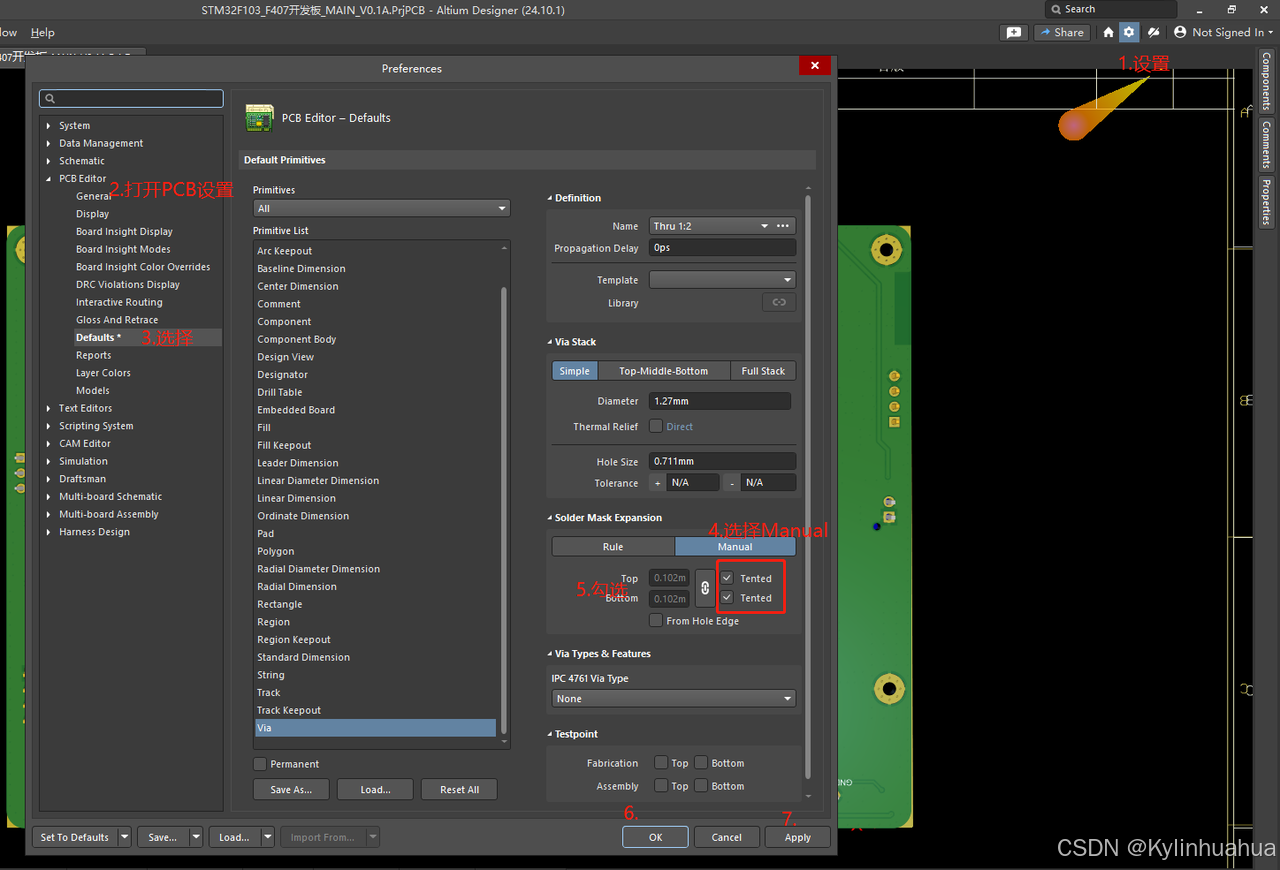

如果上面操作完成之后，过孔盖油还是不能使用，可以查看PCB设置内部的Via设置，一般此处的设置可以不用设置。

在这里插入图片描述

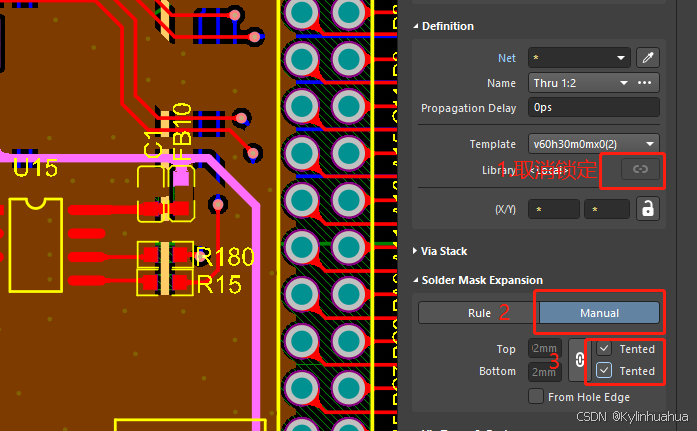

部分盖油正常，部分盖油不正常，不能进行盖油设置的，可进行单独批量修改

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
