【Altium designer】之过孔设置、铺铜设置、Gerber文件导出

一、通孔、盲孔、埋孔的区别

通孔、盲孔、埋孔统称为过孔，一张图解释如下：

具体解释可参考链接: 【PCB专题】什么是通孔、盲孔、埋孔？

---

那么，如何在AD2024中设置过孔呢？

二、过孔参数设置（Diameter 、 Hole Size、过孔盖油）

（1）选择过孔，然后放在工作区

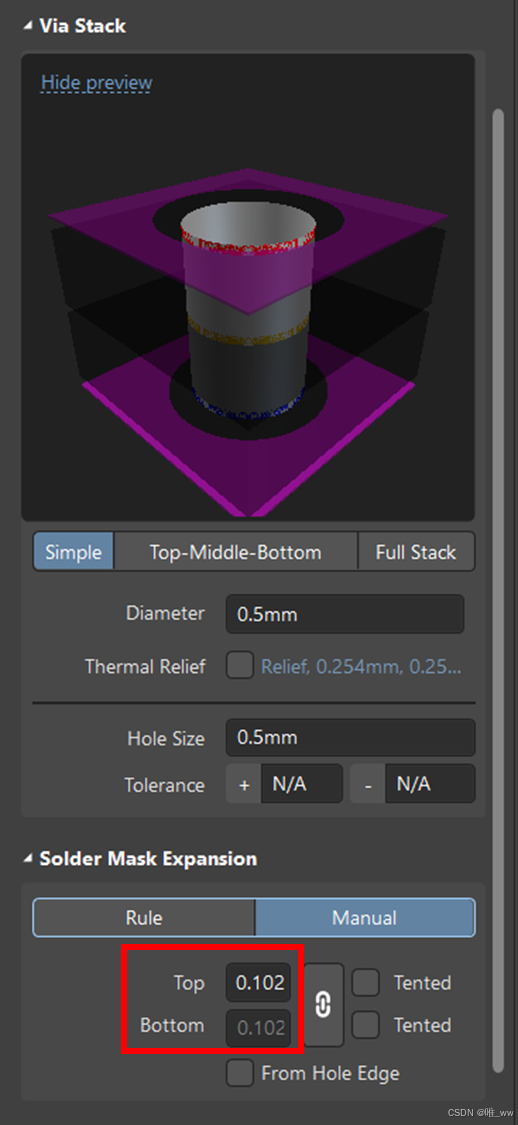

（2）右键点击过孔，点击属性，然后设置过孔的参数

Diameter-焊盘大小
hole-过孔大小
soldier mask expansion→Manual→top指的是过孔盖油设置

具体解释可参考链接:

[1] [问答] AD 画板过孔尺寸设置含义（diameter 和 Hole size）
[2] Altium AD24设置过孔盖油，修改规则盖油，小数目修改盖油和批量修改盖油

三、阵列式复制过孔

1.找一个只有过孔的层

2.选中要复制的过孔→复制（CTRL+C）→然后点击参考点（选一个孔作为参考点，点其中心）→编辑→特殊粘贴→阵列粘贴→选择数量和距离→选择第一个复制点作为参考点→完成

（1）先选中要复制的过孔，然后复制，再点击其中心

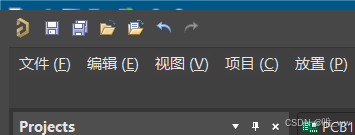

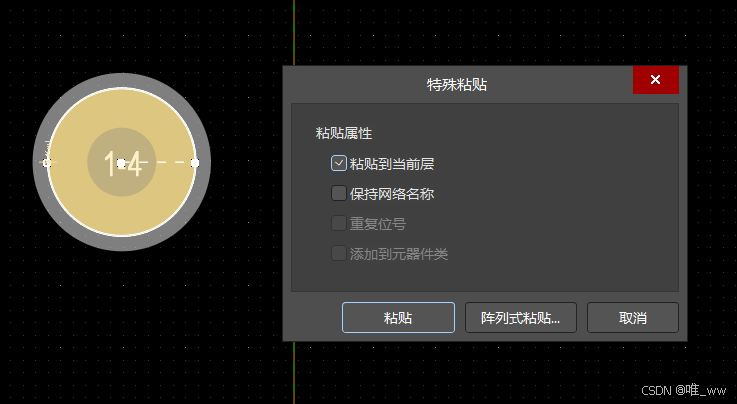

（2）编辑→特殊粘贴→阵列粘贴
a

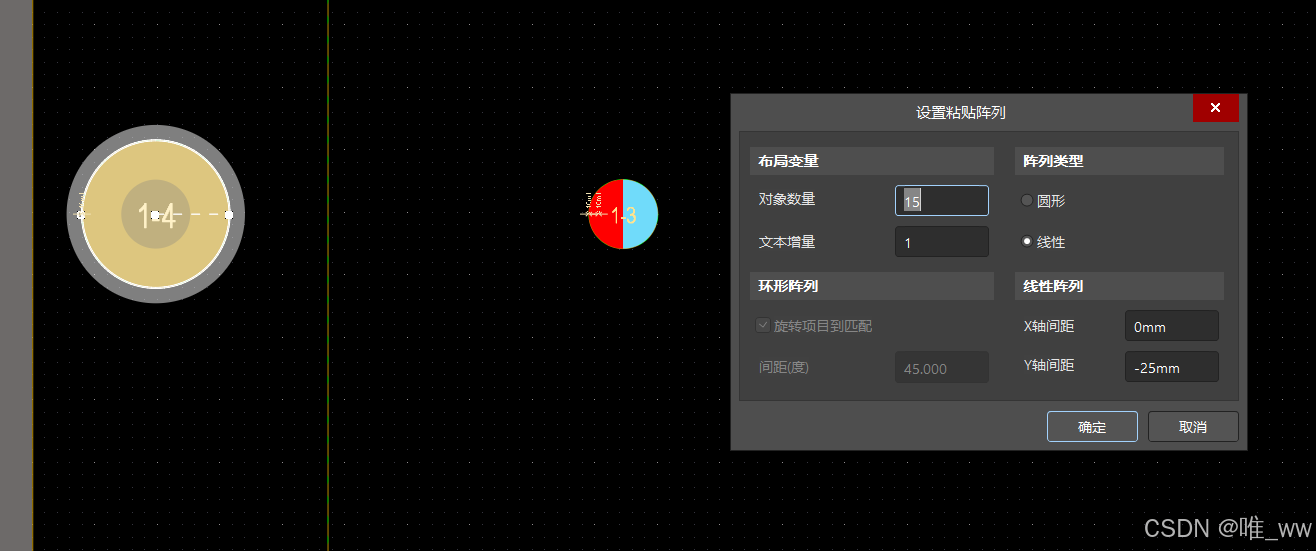

（3）选择数量和距离

（4）选择第一个复制点作为参考点，点击其中心就完成了

四、不规则图形铺铜和禁止铺铜

（1）覆铜选择：放置（P）→铺铜（G）
（2）不规则图形铺铜：先选中不规则图形，再按快捷键“T-V-E”
（3）不规则图形禁止铺铜：先选中不规则图形，再按快捷键“T-V-T”，接着进行覆铜（放置→铺铜）

具体解释可参考链接: AD_PCB：实现不规则形状铺铜和禁止铺铜

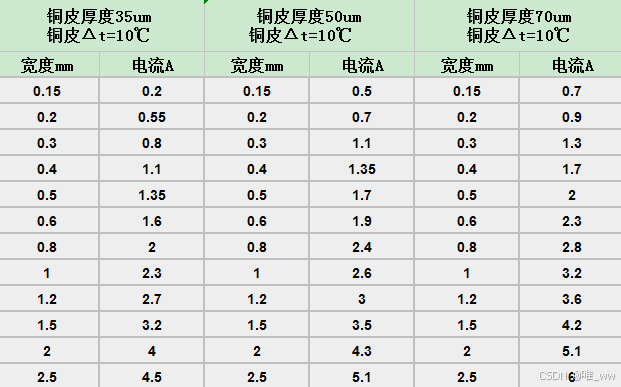

在PCB设计加工中，常用OZ（盎司）作为铜皮厚度的单位。PCB铜厚一般分为1OZ(35um)、2OZ(70um)、3OZ(105um)，当然还有更厚的，铜厚要看你做什么样的板子，像开关电源走大电流的就2OZ、一般信号的1OZ就够了。一般双面板是1oz；多层板内层一般是1/2oz 1/3oz，外层1oz 1/2oz 1/3oz。 具体解释可参考链接:【Altium designer】常用的线宽和过孔尺寸

---

题外：在我们给通孔铺铜的时候，总会发现铜铺不到通孔周围去，这是因为系统默认铺铜距离是0.254mm，因此:
.
解决办法就是：改变铺铜距离！
1）打开设计→规则

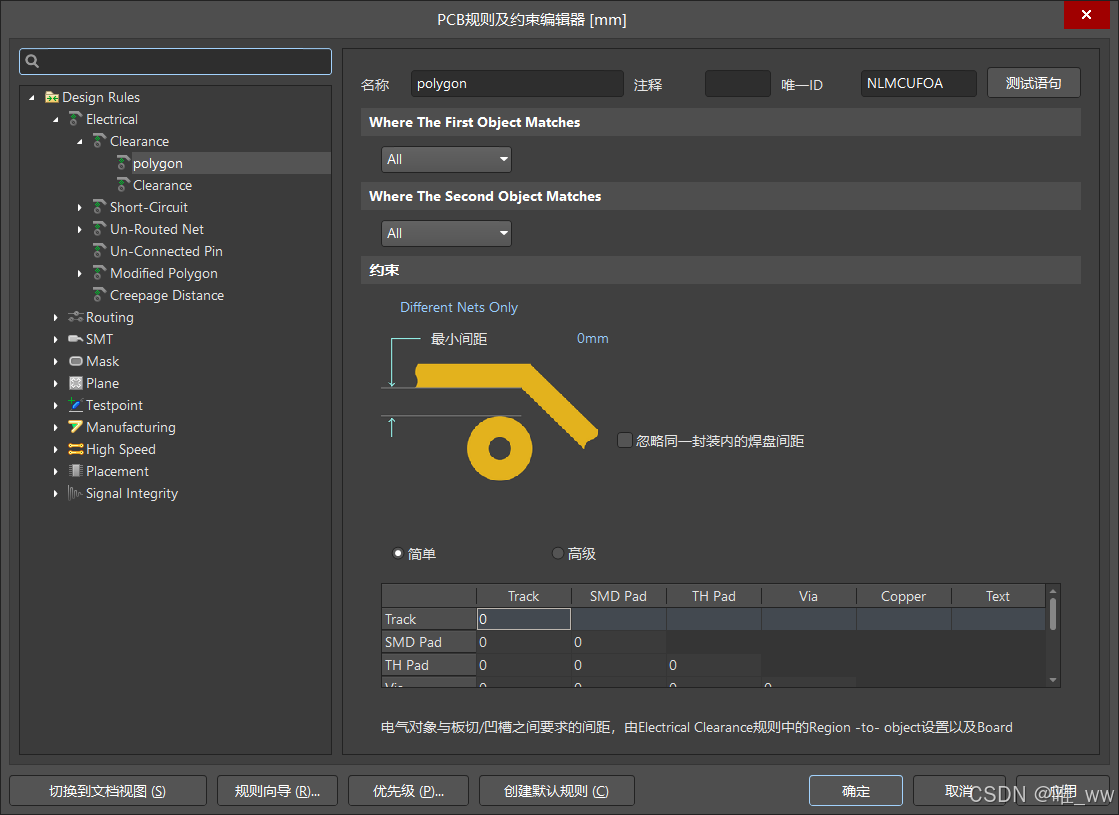

2）打开PCB规则及约束编辑器，右键点击Clearance，点击建立新规则，命名为polygon，在这个里面设置覆铜最小间距为0mm，则可以解决上述问题

具体解释可参考链接: Altium Designer 敷铜间距规则设置

如下分别是覆铜距离为0mm和0.254mm的效果图
距离为0mm：

距离为0.254mm：

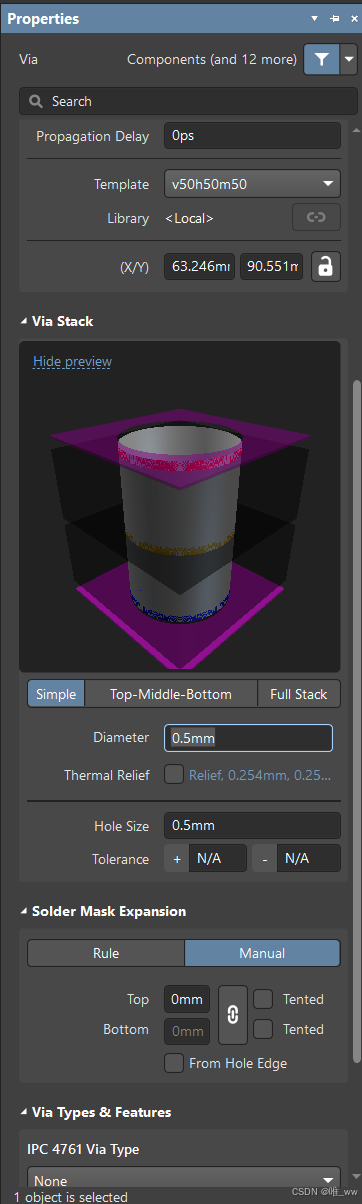

※※ 在这个过程中，还有一个值得注意的就是过孔与铺铜的距离，可以通过设置过孔的参数来改变过孔与铺铜的距离，改变过孔盖油的参数如下：将Top和Bottom都设置为0mm就可以实现过孔与铺铜的连通
