OpenShift集群规划

参考：OpenShift集群规划

前言

        OCP部署分为IPI（Installer-Provisioned Infrastructure）和UPI（User-Provisioned Infrastructure）两种方式，为了了解OpenShift的完整安装过程，此次LAB采用了基于Bare Metal的UPI离线方式部署OCP 4.8集群。集群环境部署于vSphere 7.0U3环境，使用NSX Advanced Load balance（AVI）作为OCP集群的负载均衡，Harbor为外部Registry，主DNS使用使用Lab环境中自带的Windows DNS，OCP应用的DNS由NSX ALB的DNS服务提供。

1. OpenShift集群部署过程与节点说明

· 需要注册一个Redhat帐号(开发者帐号即可)：。

· 对于UPI方式，需要提供集群基础架构和资源，包括 Bootstrap 机器、网络、负载均衡、存储和独立的集群机器。

· 安装期间使用三组文件：Install-config.yaml的安装配置文件，Kubernetes清单，以及对应主机类型的Ignition配置文件。

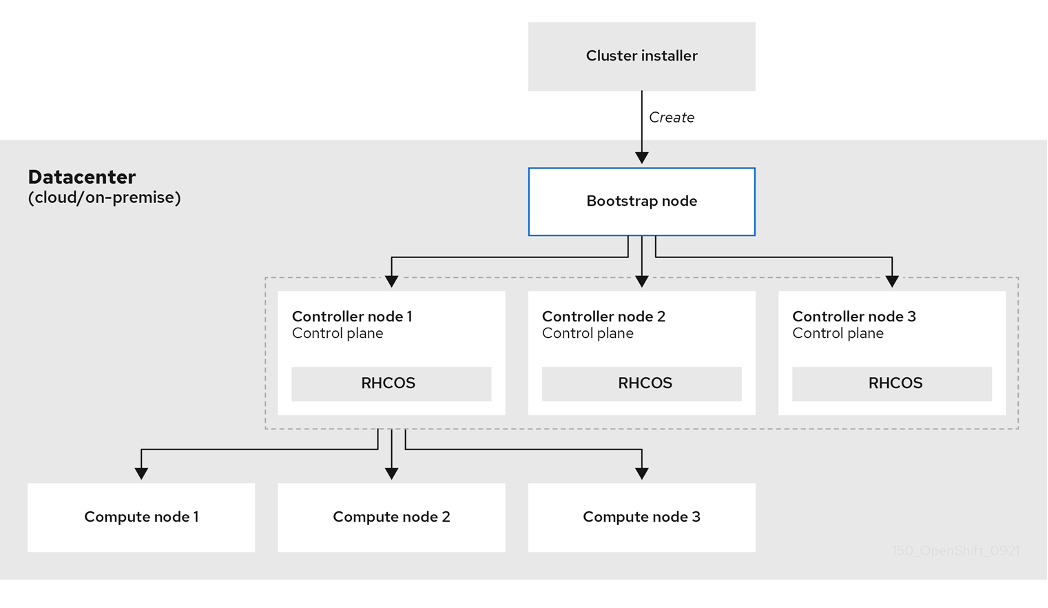

· 安装过程中需要使用的主机及角色如下图，图中的“Cluster Installer”即为此笔记中的Operator主机；Bootstrap node用于置备控制集群（下图中的Controller node），在完成控制集群安装后，此主机即可关机或是销毁；工作节点（下图中的Compute node）的部署配置由控制集群来完成；

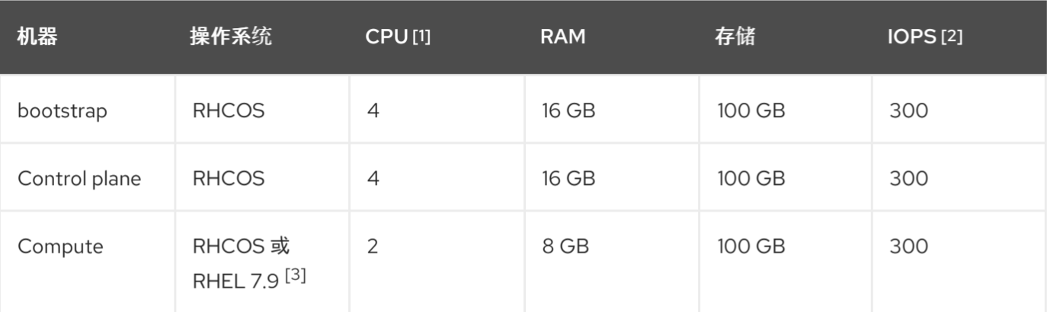

· 对于OCP集群中各类型主机的最低配置要求，官方建议如下。此LAB中为了节约存储空间均使用了50G的Disk；

· Compute节点如果使用RHEL或是CentOS则需要配置对应的Yum源；

2 OCP LAB规划

2.1 虚机节点配置规划

因实验环境资源紧张，所以此处实验所用虚机均配置了较小的容量。

Hostname	OS	CPU（Core）	MEM（GB）	DISK（GB）	IP/Mask	Gateway
Operator	CentOS 7.9	2	4	40	192.168.110.3/24	192.168.110.3
Bootstrap	RHCOS	4	16	50	192.168.170.50/24	192.168.170.1
master01	RHCOS	4	16	50	192.168.170.51/24	192.168.170.1
master02	RHCOS	4	16	50	192.168.170.52/24	192.168.170.1
master03	RHCOS	4	16	50	192.168.170.53/24	192.168.170.1
worker01	RHCOS	2	8	50	192.168.170.54/24	192.168.170.1
worker02	RHCOS	2	8	50	192.168.170.55/24	192.168.170.1
worker03	RHCOS	2	8	50	192.168.170.56/24	192.168.170.1

2.2 DNS规划

DNS Part	Value	Mark
DOMAIN	corp.tanzu
OCP_CLUSTER_ID	ocp
DNS Name	IP	Mark
operator.corp.tanzu	192.168.110.3
map.corp.tanzu	192.168.110.9	Local Image Registry Harbor
api.ocp.corp.tanzu	192.168.170.30
api-int.ocp.corp.tanzu
*.apps.ocp.corp.tanzu	192.168.170.31
bootstrap.ocp.corp.tanzu	192.168.170.50
master01.ocp.corp.tanzu	192.168.170.51
master02.ocp.corp.tanzu	192.168.170.52
master03.ocp.corp.tanzu	192.168.170.53
worker01.ocp.corp.tanzu	192.168.170.54
worker02.ocp.corp.tanzu	192.168.170.55
worker03.ocp.corp.tanzu	192.168.170.56

注：apps子域后期将委托给NSX ALB(AVI)的DNS解析。

2.3 OCP Loadbalance规划

AVI DNS Service VIP：192.168.170.10

AVI DNS解析域：apps.ocp.corp.tanzu

VIP	node	Service Port
192.168.170.30	bootstrap.ocp.corp.tanzu	6443，22623
	master01.ocp.corp.tanzu
	master02.ocp.corp.tanzu
	master03.ocp.corp.tanzu
192.168.170.31	worker01.ocp.corp.tanzu	80，443
	worker02.ocp.corp.tanzu
	worker03.ocp.corp.tanzu

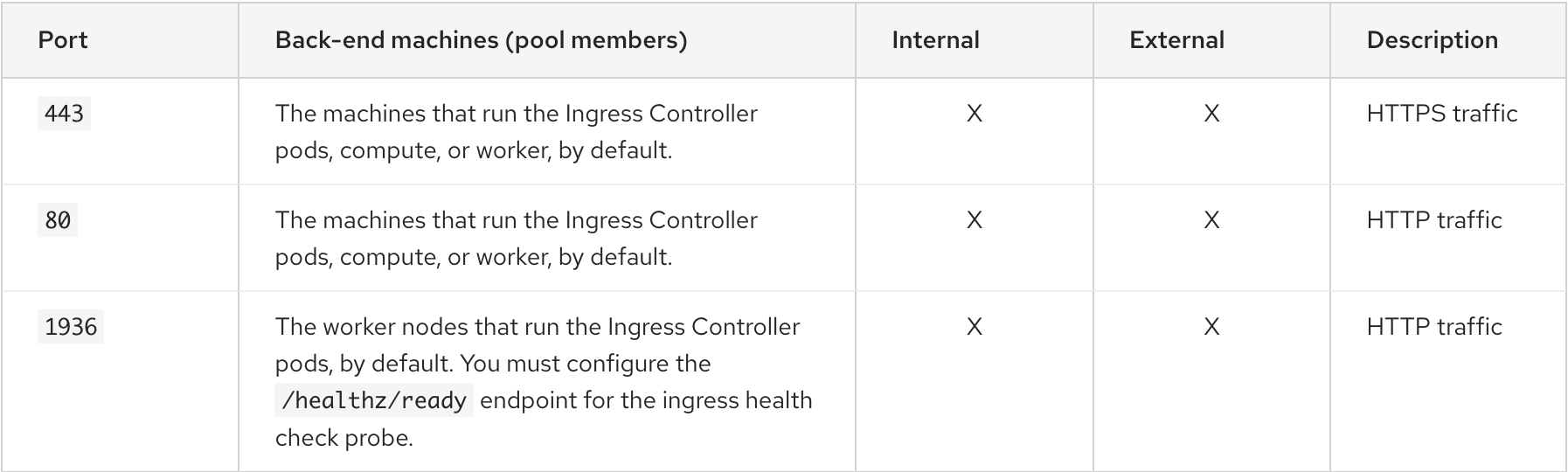

端口说明如下图：

2.4 其它基础环境信息说明

此处的DNS为LAB环境中已有的Windows DNS，以及实验环境中已配置好的NTP服务器。

Server	IP address
DNS Server	192.168.110.10
NTP Server	192.168.100.1
